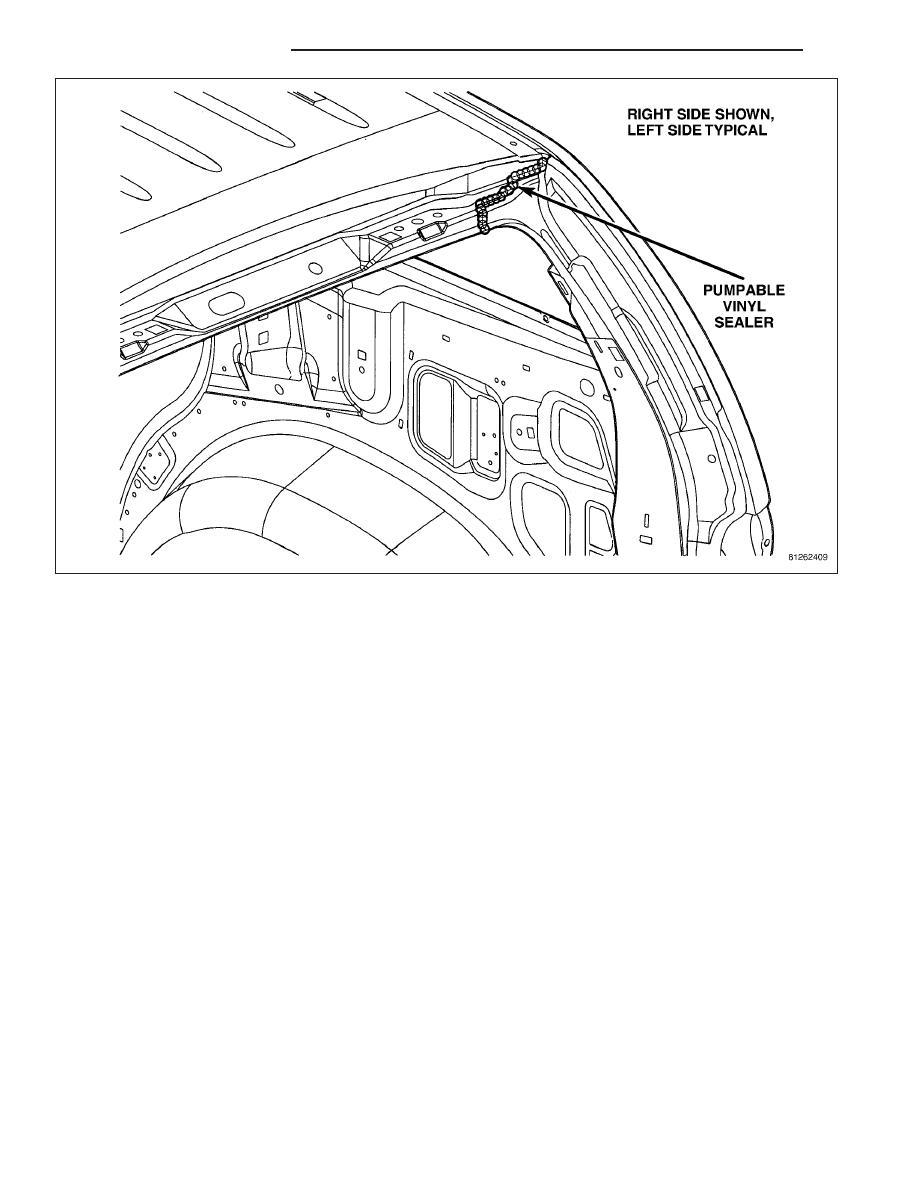

Fig. 22 LIFTGATE OPENING/BODY SIDE APERTURE

HB

BODY STRUCTURE

23 - 261

Fig. 23 ROOF HEADER/LIFTGATE

23 - 262

BODY STRUCTURE

HB

STRUCTURAL ADHESIVE LOCATIONS

SPECIFICATIONS

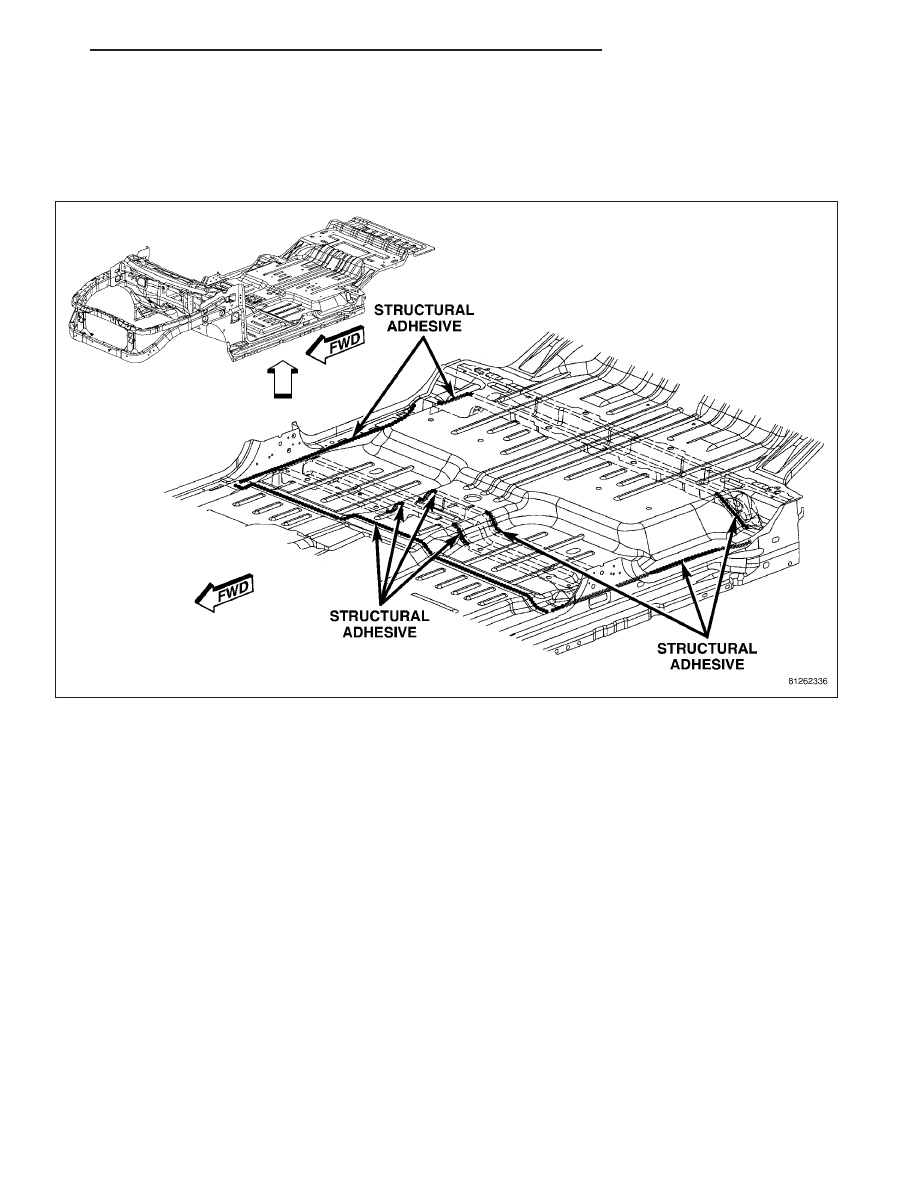

STRUCTURAL ADHESIVE LOCATIONS

UNDERBODY - COMPLETE

HB

BODY STRUCTURE

23 - 263

WELD LOCATIONS

SPECIFICATIONS

WELD LOCATIONS

Index

DESCRIPTION

FIGURE

ENGINE BOX (1 OF 1)

24

FRONT FLOOR ASSEMBLY (1 OF 3)

25

FRONT FLOOR ASSEMBLY (2 OF 3)

26

FRONT FLOOR ASSEMBLY (3 OF 3)

27

LADDER ASSEMBLY (1 OF 4)

28

LADDER ASSEMBLY (2 OF 4)

29

LADDER ASSEMBLY (3 OF 4)

30

LADDER ASSEMBLY (4 OF 4)

31

DASH TO FLOOR - COMPLETE (1 OF 6)

32

DASH TO FLOOR - COMPLETE (2 FL 6)

33

DASH TO FLOOR - COMPLETE (3 OF 6)

34

DASH TO FLOOR - COMPLETE (4 OF 6)

35

DASH TO FLOOR - COMPLETE (5 OF 6)

36

DASH TO FLOOR - COMPLETE (6 OF 6)

37

REAR FLOOR ASSEMBLY (1 OF 3)

38

REAR FLOOR ASSEMBLY (2 OF 3)

39

REAR FLOOR ASSEMBLY (3 OF 3)

40

UNDERBODY (1 OF 2)

41

UNDERBODY (2 OF 2)

42

UNDERBODY - COMPLETE (1 OF 13)

43

UNDERBODY - COMPLETE (2 OF 13)

44

UNDERBODY - COMPLETE (3 OF 13)

45

UNDERBODY - COMPLETE (4 OF 13)

46

UNDERBODY - COMPLETE (5 OF 13)

47

UNDERBODY - COMPLETE (6 OF 13)

48

UNDERBODY - COMPLETE (7 OF 13)

49

UNDERBODY - COMPLETE (8 OF 13)

50

UNDERBODY - COMPLETE (9 OF 13)

51

UNDERBODY - COMPLETE (10 OF 13)

52

UNDERBODY - COMPLETE (11 OF 13)

53

UNDERBODY - COMPLETE (12 OF 13)

54

UNDERBODY - COMPLETE (13 OF 13)

55

INNER BODY SIDE APERTURE (1 OF 6)

56

INNER BODY SIDE APERTURE (2 OF 6)

57

INNER BODY SIDE APERTURE (3 OF 6)

58

INNER BODY SIDE APERTURE (4 OF 6)

59

INNER BODY SIDE APERTURE (5 OF 6)

60

INNER BODY SIDE APERTURE (6 OF 6)

61
