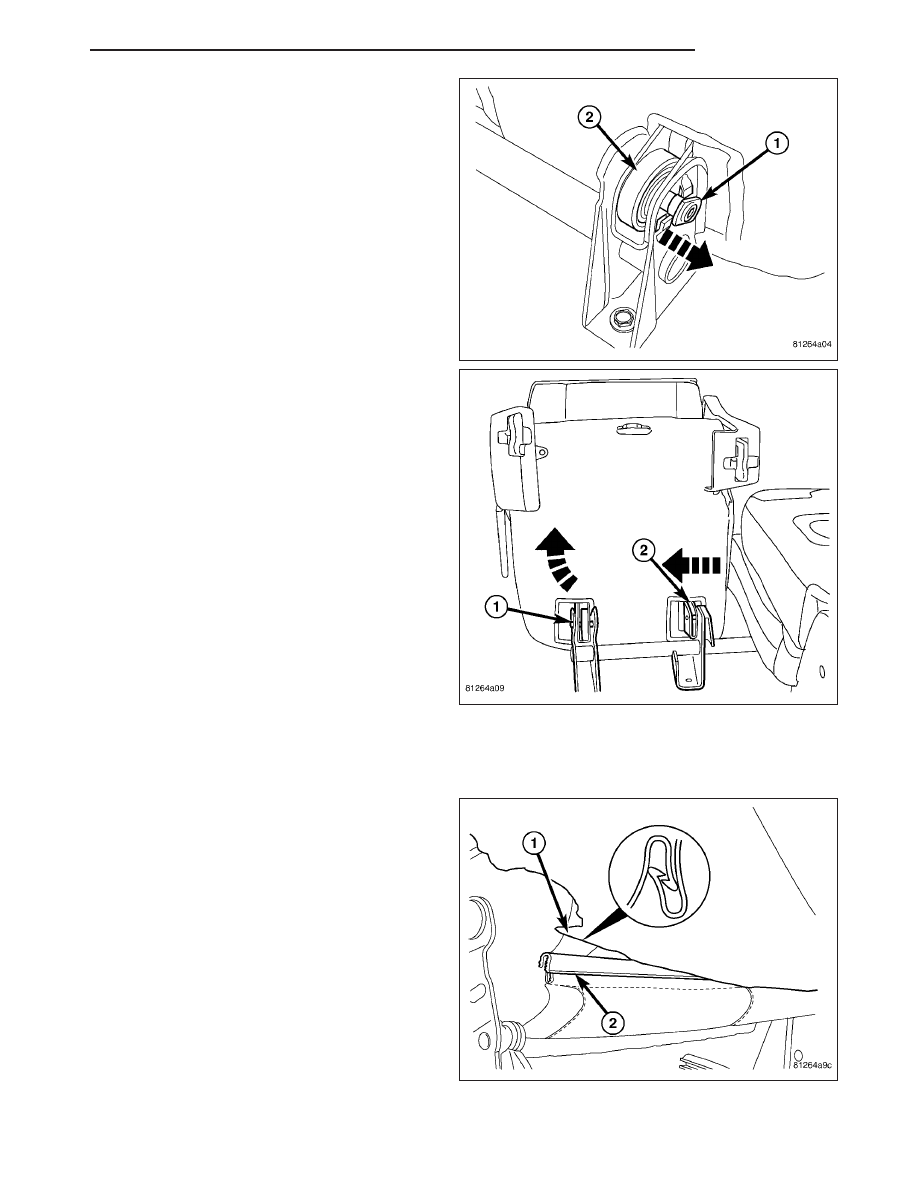

5. With pin (1) released from the retaining tabs, tap

pin out of the spring (2) and remove.

6. Twist the seat cushion assembly up and out of the

outboard hinge (1) and disengage from the inner
hinge (2) and remove seat.

7. Remove the seat cushion cover and foam from the

seat frame.

INSTALLATION

Center

1. Connect the j-straps (1 & 2).

HB

SEATS

23 - 173

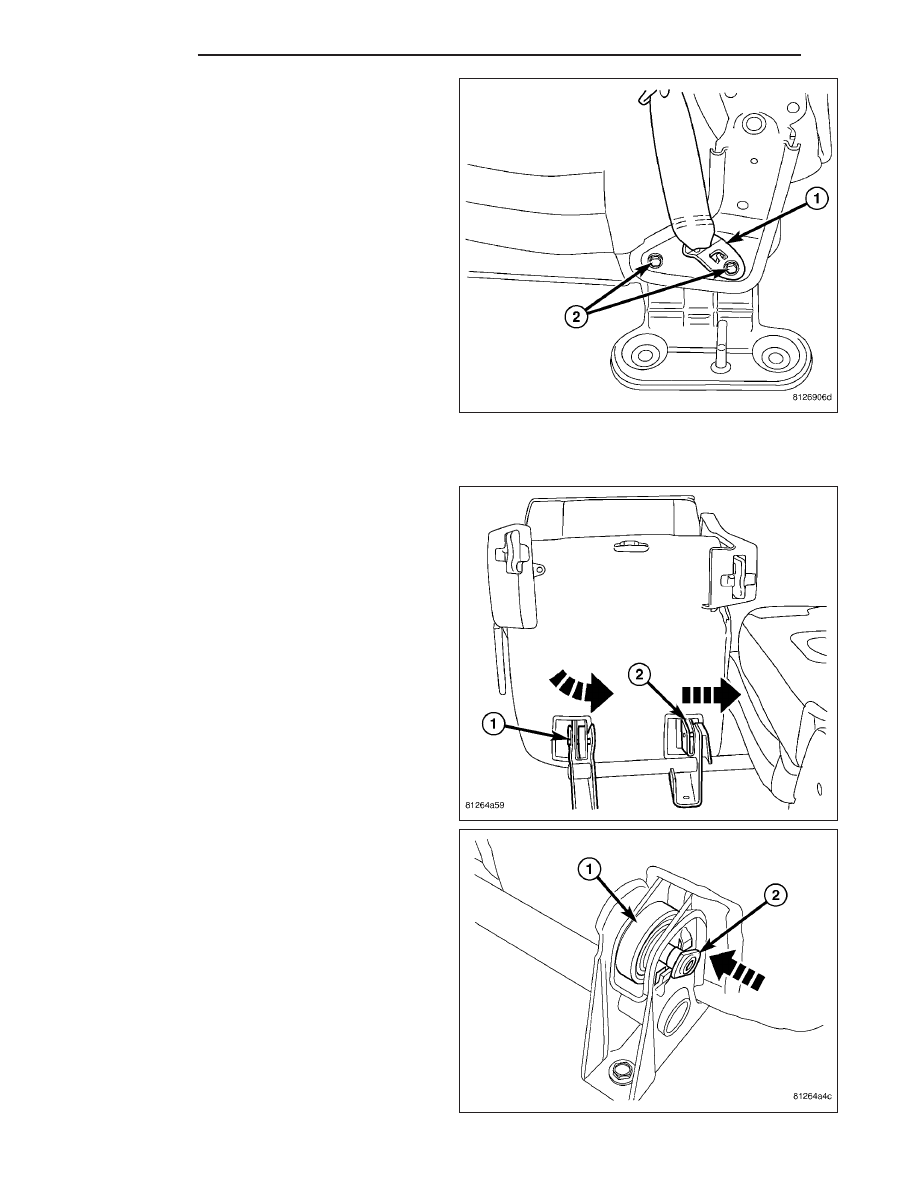

2. Install the seat belt anchor (1) and four cushion

bolts (2).

3. Install the side shields.

Outer

1. Install the seat cushion/cover over the seat frame.

2. Position the seat cushion assembly into the vehicle

and engage inboard hinge (2).

3. Rotate seat down and engage the outboard hinge

(1).

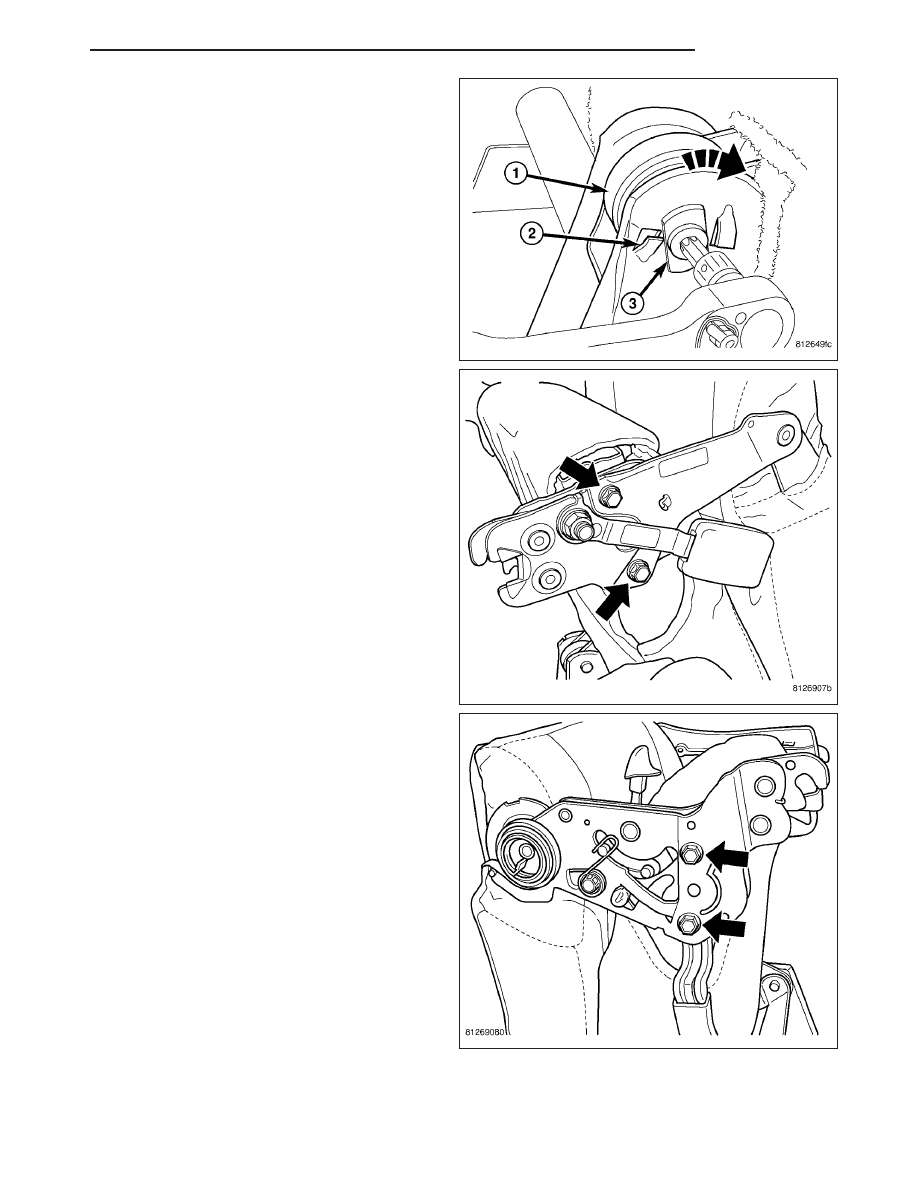

4. Insert the hinge spring (1) and insert the pin (2).

23 - 174

SEATS

HB

5. Turn the hinge pin (3) and engage the pin into the

retaining tabs (2).

6. Install the inboard hinges and bolts.

7. Install the connector tube/outboard hinge assembly

into the seat cushion and install the bolts.

8. Install the seat back assembly. (Refer to 23 -

BODY/SEATS/SEAT BACK CUSHION / COVER -
INSTALLATION)

HB

SEATS

23 - 175

SEAT-THIRD ROW

REMOVAL

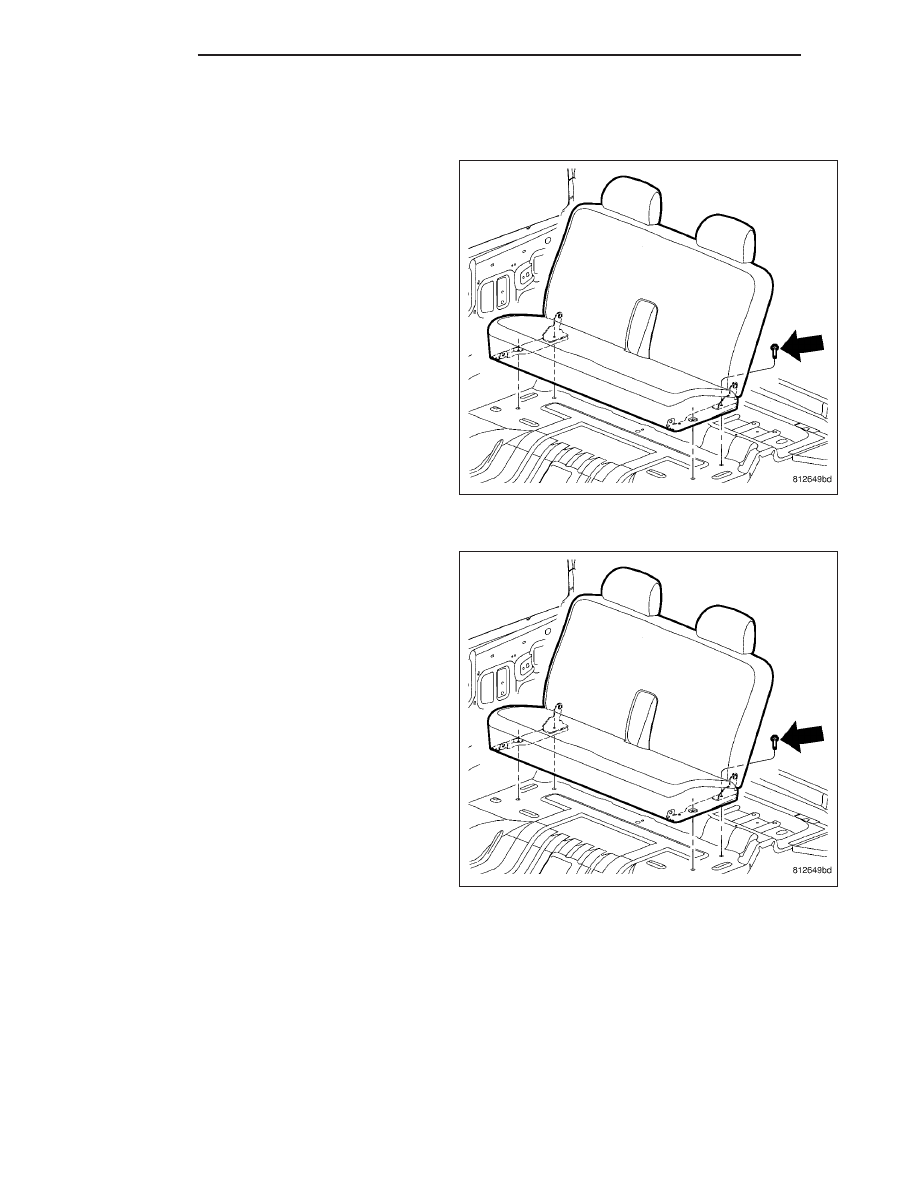

1. Fold the third seat cushion forward and remove the

bolts.

2. Remove the seat assembly from the vehicle.

INSTALLATION

1. Install the seat and fold the seat cushion forward.

2. Install the front bolts and tighten to 40 N·m (25 ft.

lbs.).

3. Install the rear bolts and tighten to 47 N·m (35 ft.

lbs.).
