Dodge Durango (HB). Manual - part 1402

INSTALLATION

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions. (Refer to
23 - BODY/INSTRUMENT PANEL - WARNING)

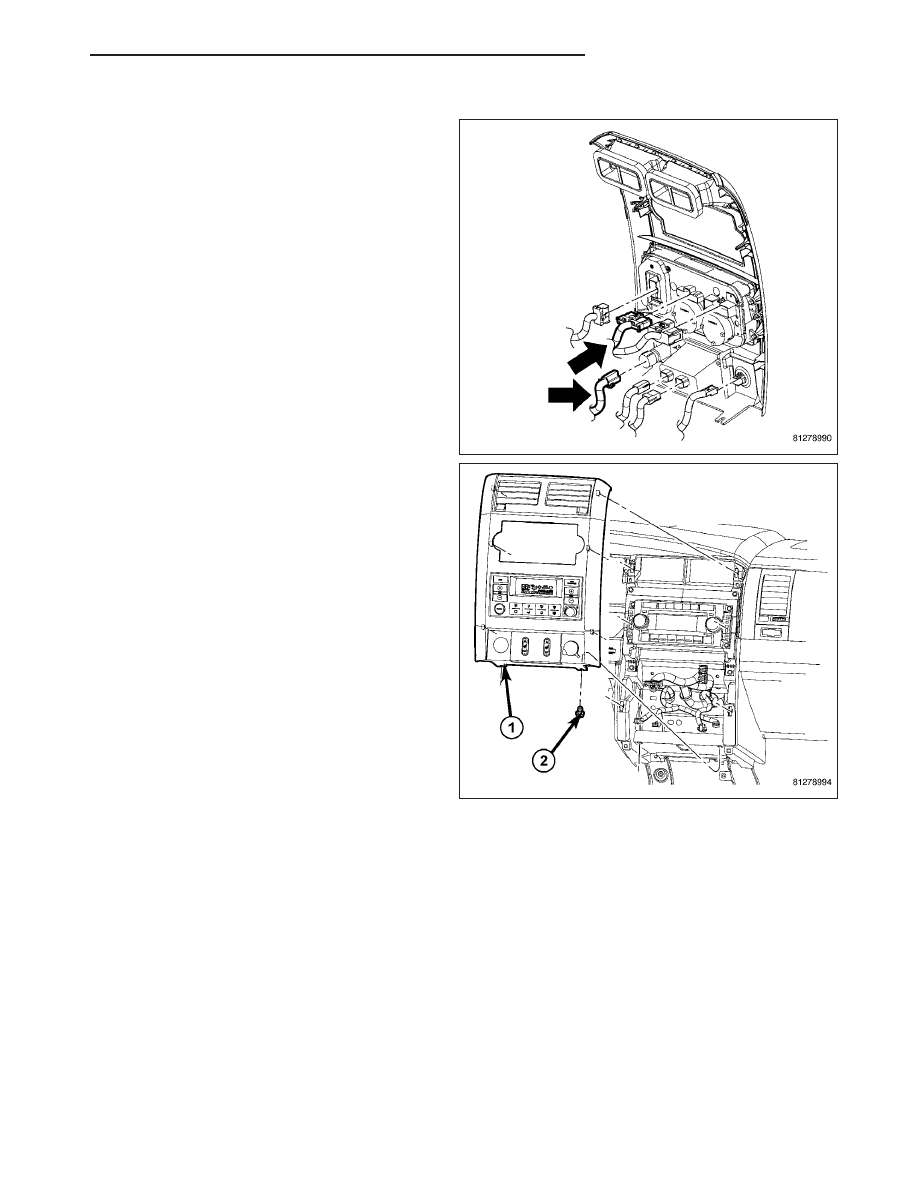

2. Connect the electrical connectors.

3. Install the center bezel (1) and install the two

screws (2).

HB

INSTRUMENT PANEL

23 - 121

INTERIOR

TABLE OF CONTENTS

page

page

PANEL-A PILLAR TRIM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 122

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 123

PANEL-B PILLAR TRIM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 123

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 124

PANEL-C PILLAR TRIM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 126

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 127

PANEL-D PILLAR TRIM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 128

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 129

PANEL-QUARTER GLASS INTERIOR TRIM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 130

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 130

PANEL-QUARTER TRIM

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 131

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 132

PANEL-REAR HEADER TRIM

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 133

HEADLINER

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 134

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 135

PLATE-DOOR SCUFF

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 136

PANEL-COWL SIDE TRIM

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 137

PLATE-LIFTGATE SCUFF

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . 138

CONSOLE-FLOOR

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 138

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 139

CARPET

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 139

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . 141

MIRROR-INSIDE REARVIEW

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 142

INSTALLATION

INSTALLATION - REARVIEW MIRROR

. . . . . 142

INSTALLATION - REARVIEW MIRROR

SUPPORT BRACKET . . . . . . . . . . . . . . . . . . 143

PANEL-A PILLAR TRIM

REMOVAL

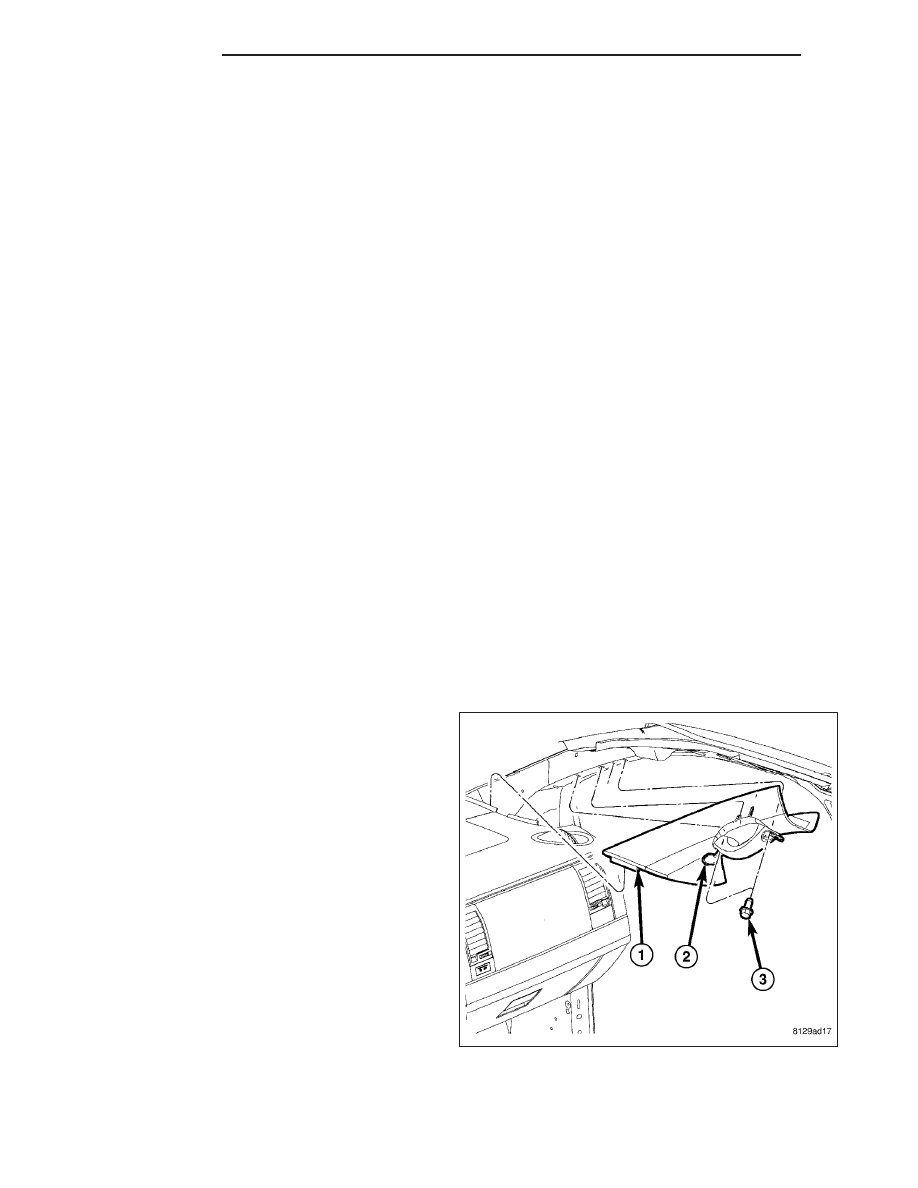

1. Using a small flat bladed tool or equivalent open

the trim plugs (2) in the a-pillar grab handle and
remove the bolts (3).

2. Remove the a-pillar trim panel (1).

23 - 122

INTERIOR

HB

INSTALLATION

1. Position the a-pillar trim (1) into place and seat the

retaining clips fully.

2. Install the bolts and tighten to 6 N·m (55 in. lbs.).

PANEL-B PILLAR TRIM

REMOVAL

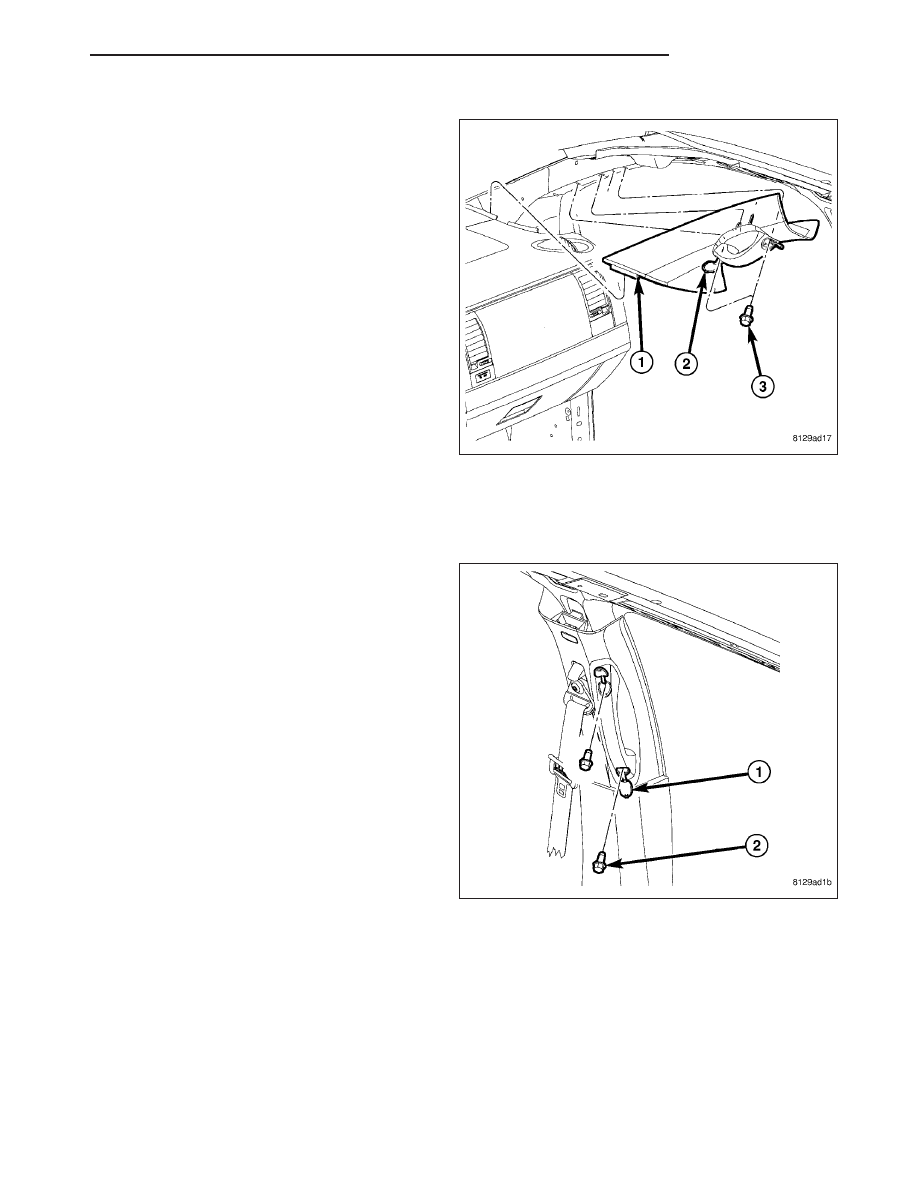

1. Using a small flat bladed tool or equivalent open

the trim plugs (1) in the grab handle and remove
the bolts (2).

HB

INTERIOR

23 - 123

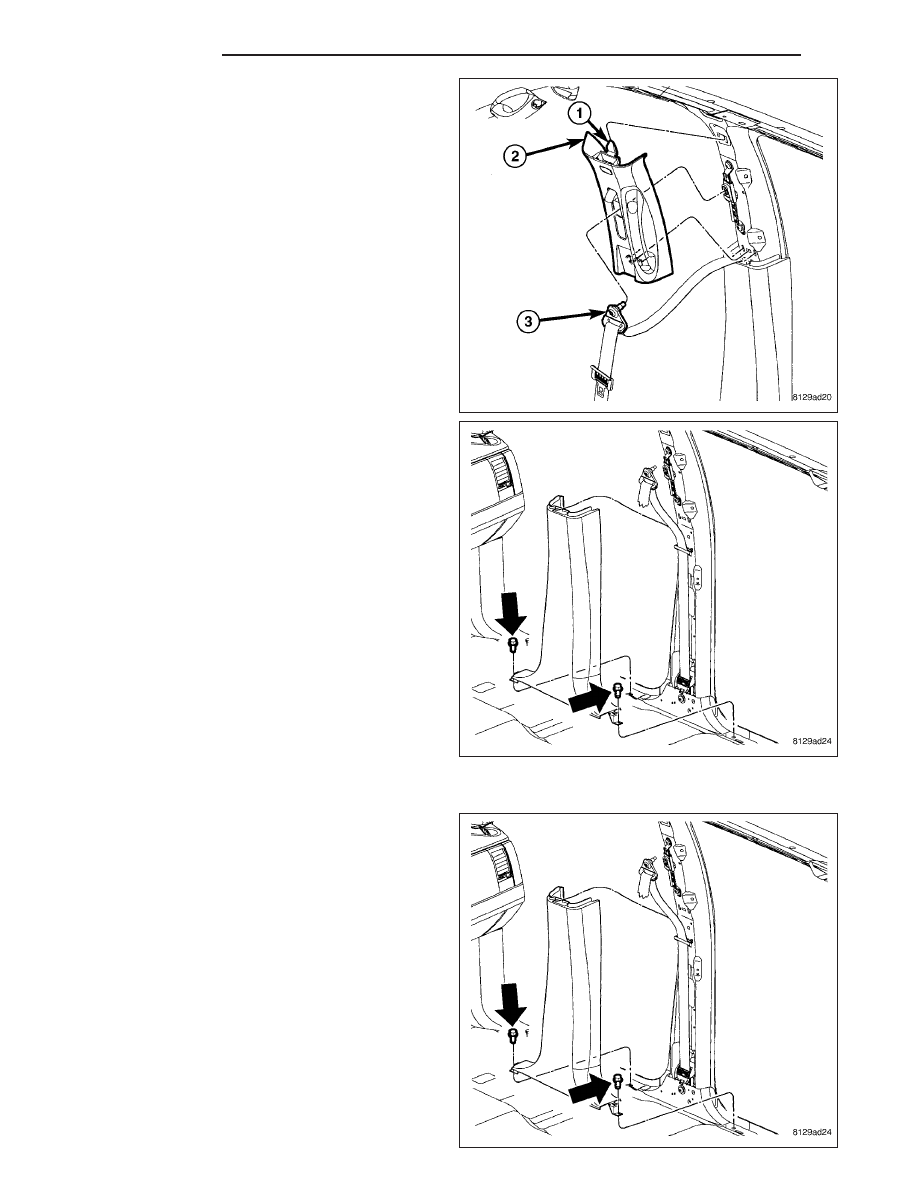

2. Remove the shoulder belt anchor bolt (3) and sep-

arate the upper trim panel (2) at the bottom and off
the hook (1) at the top.

3. Using a trim stick C-4755 or equivalent, remove the

door sill scuff plates. (Refer to 23 - BODY/INTERI-
OR/DOOR SILL SCUFF PLATE - DESCRIPTION)

4. Remove the bolts and remove the lower b-pillar

trim.

INSTALLATION

1. Position the shoulder belt through the upper slot in

the trim.

2. Install the trim panel and install the bolts.

3. Position the door sill scuff plates and seat the clips

fully. (Refer to 23 - BODY/INTERIOR/DOOR SILL
SCUFF PLATE - DESCRIPTION)

23 - 124

INTERIOR

HB
