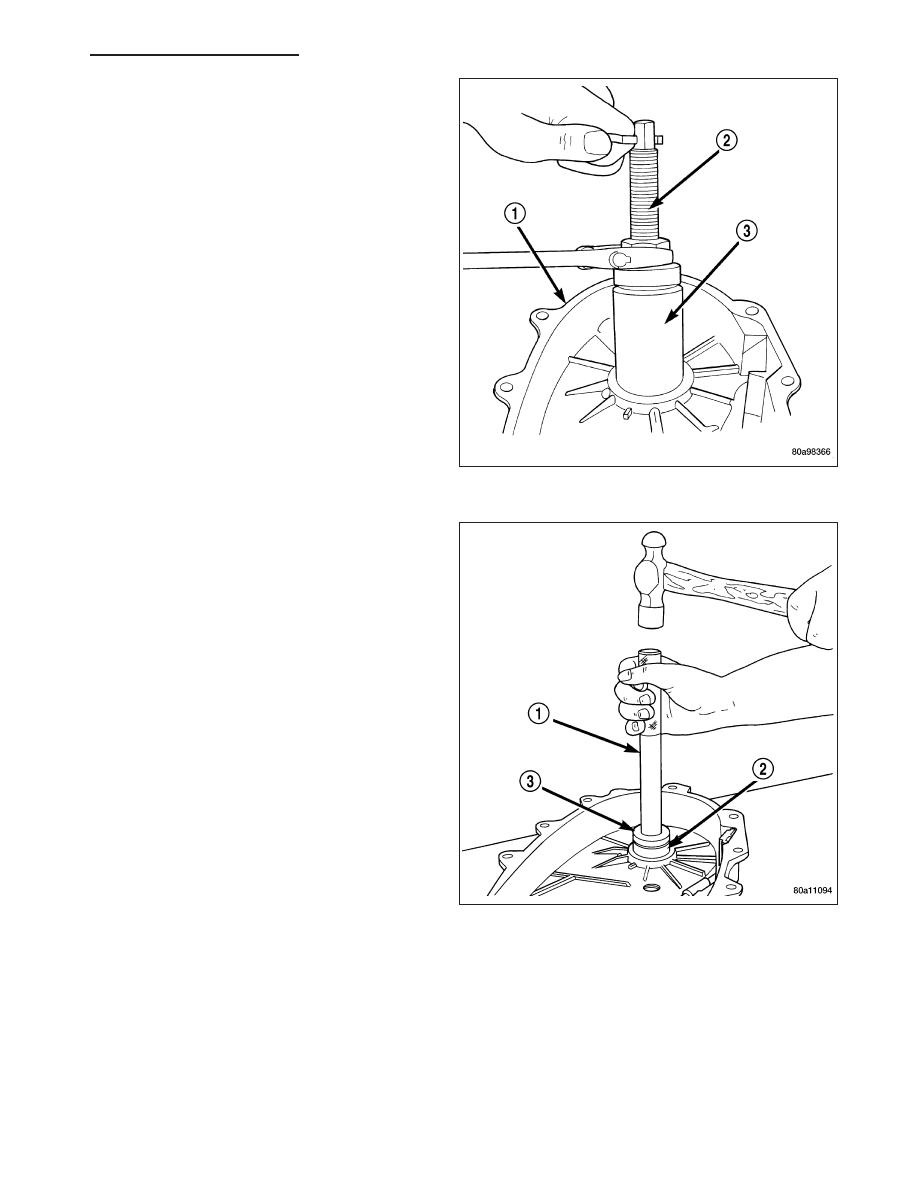

7. Remove the front output shaft rear bearing with the

screw and jaws from Remover L-4454 (2) and Cup
8148 (3).

8. Install the new bearing with Tool Handle C-4171 (1)

and Installer 5066 (2).

HB

TRANSFER CASE - NV244 GENII - SERVICE INFORMATION

21 - 853

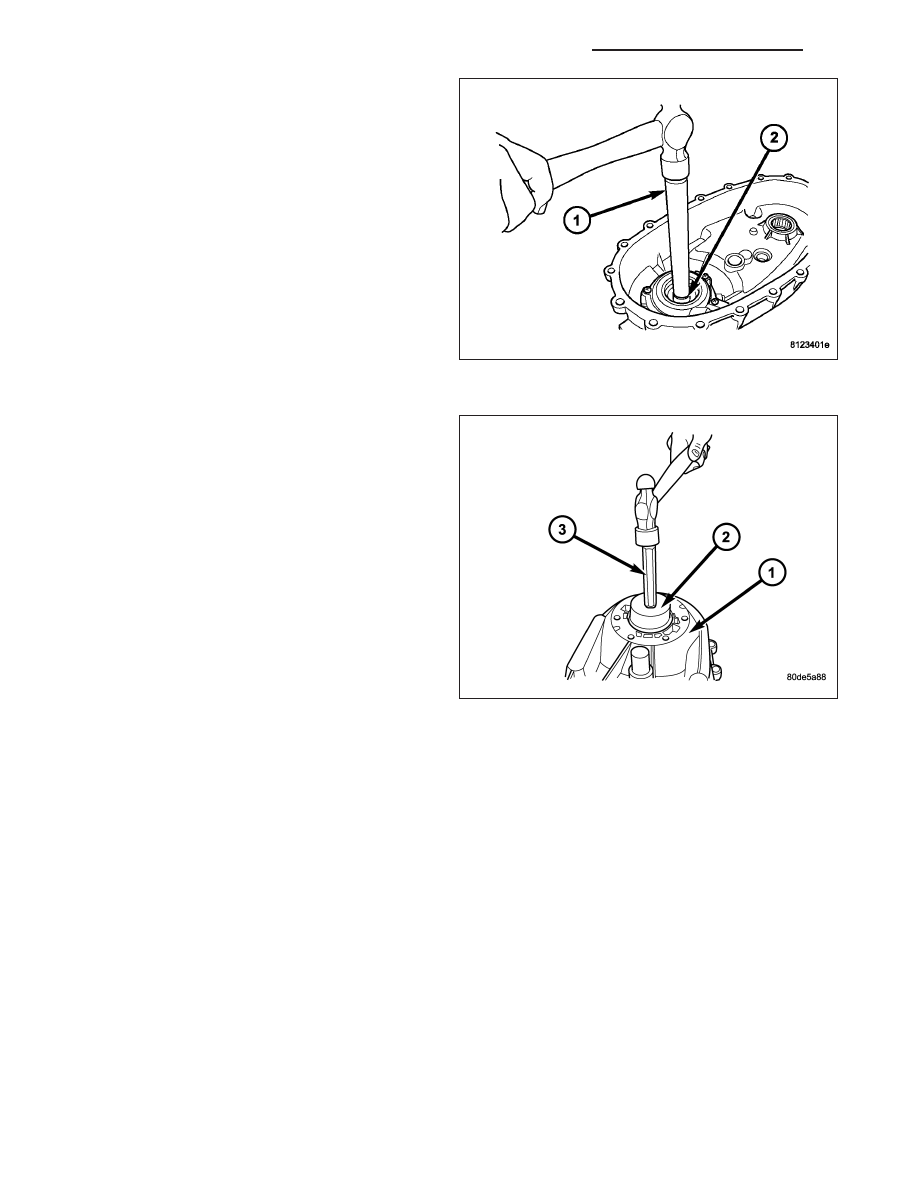

9. Remove the rear output shaft bearing from the rear

case using Installer 5065 (2) and Handle C-4171
(1).

10. Install the rear output shaft bearing into the rear

case (1) using Remover/Installer 6953 (2) and
Handle C-4171 (3).

21 - 854

TRANSFER CASE - NV244 GENII - SERVICE INFORMATION

HB

INPUT AND PLANETARY GEAR

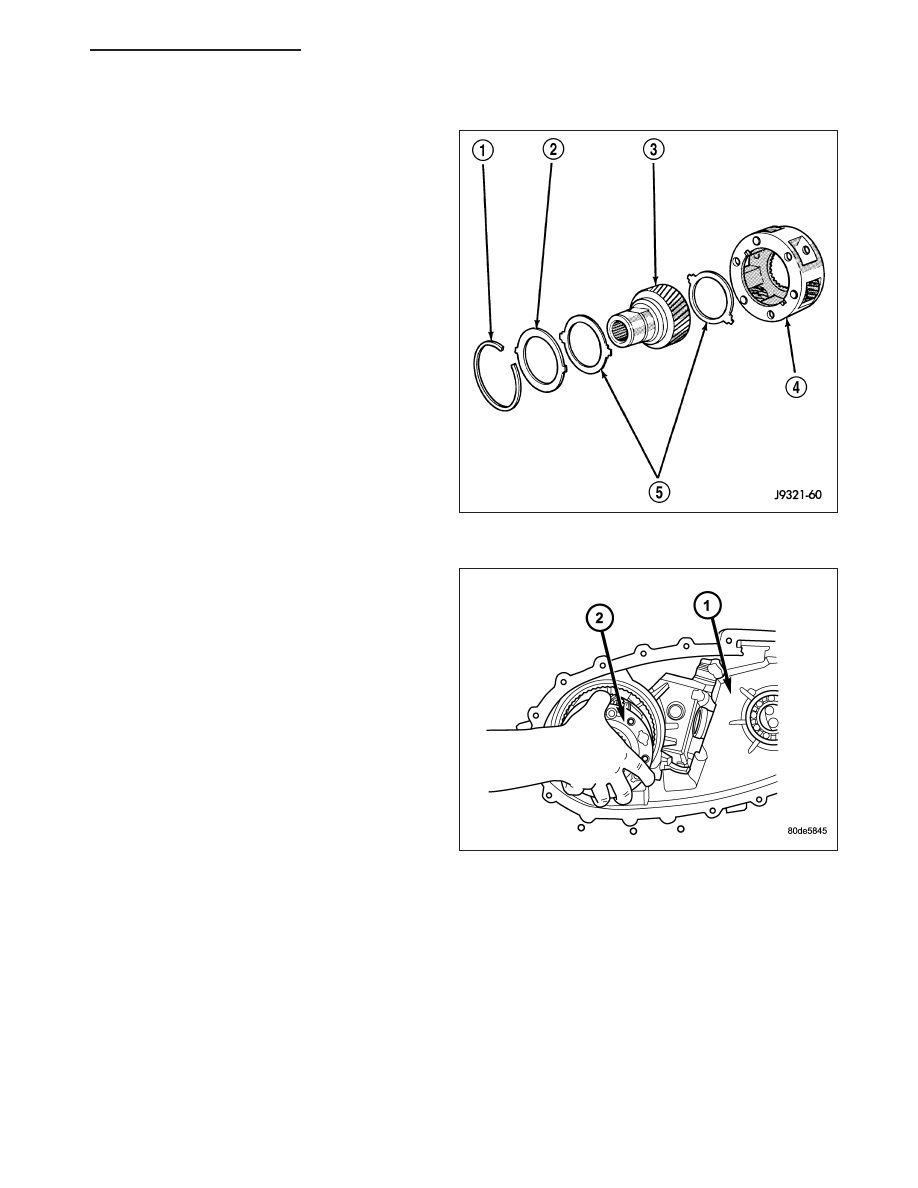

1. Lubricate the gears (3, 4) and thrust washers (5)

with recommended transmission fluid.

2. Install the first thrust washer (5) in low range gear

(4). Be sure washer tabs are properly aligned in
gear notches.

3. Install the input gear (3) in low range gear (4). Be

sure input gear is fully seated.

4. Install the remaining thrust washer (5) in low range

gear (4) and on top of input gear (3). Be sure
washer tabs are properly aligned in gear notches.

5. Install the retainer (2) on input gear (3) and install

snap-ring (1).

6. Align and install the low range/input gear assembly

(2) in front case (1). Be sure the low range gear
pinions are engaged in the annulus gear and that
the input gear shaft is fully seated in the front
bearing.

HB

TRANSFER CASE - NV244 GENII - SERVICE INFORMATION

21 - 855

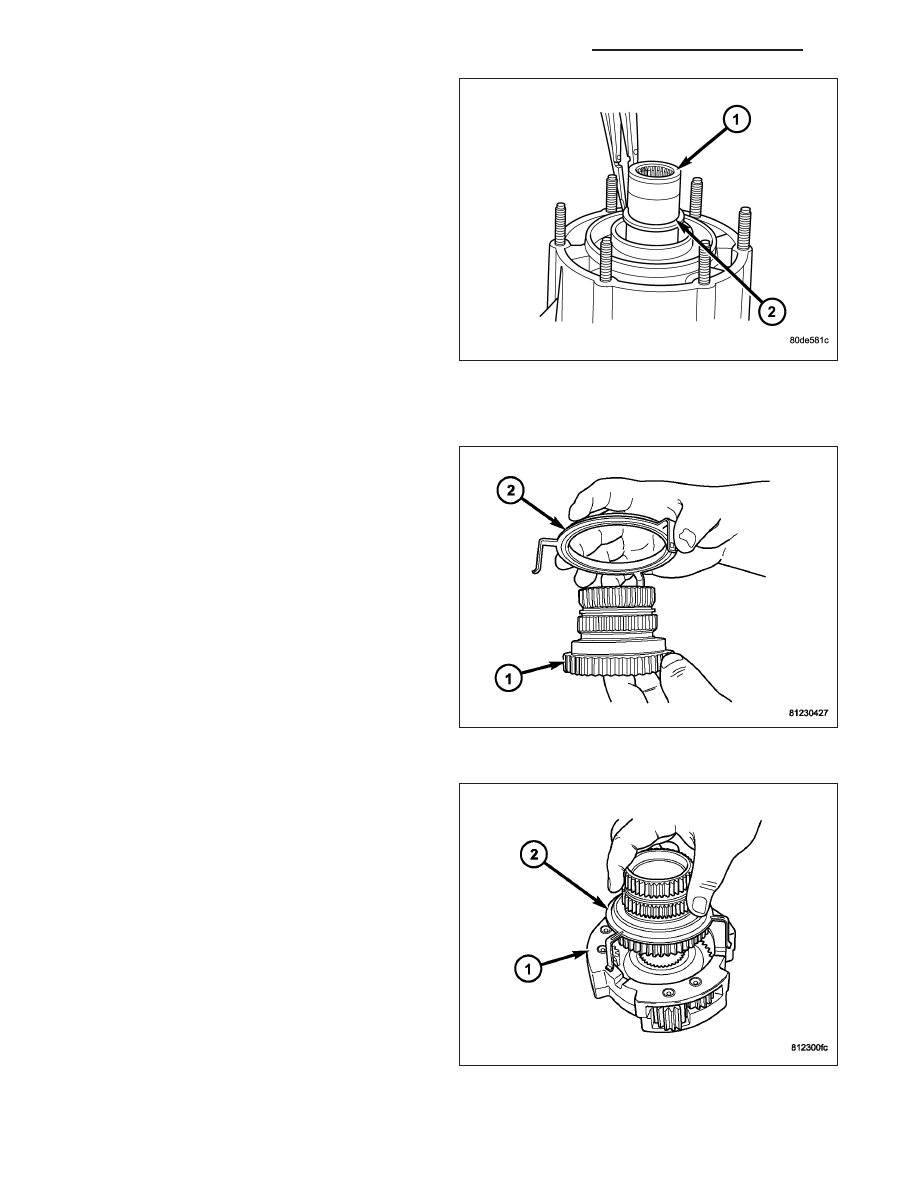

7. Install the snap-ring (2) to hold input/low range

gear (1) into the front bearing.

8. Install a new input gear seal using Installer 8841

and Handle C-4171.

SHIFT FORKS AND MAINSHAFT

1. Lubricate the mainshaft splines with recommended

transmission fluid.

NOTE: Replace the mode hub retainer if the legs
were distorted during removal.

2. Install the mode hub retainer (1) onto the mode

hub (2).

3. Install the mode hub and mode hub retainer (2)

onto the differential assembly (1). Make sure the
retainer is fully seated onto the differential.
