Condition

Possible Cause

Correction

Lubricant leaking from transfer case
seals or vent.

1) Transfer case overfilled.

1) Drain lubricant to the correct
level.

2) Transfer case vent closed or
restricted.

2) Clean or replace vent as
necessary.

3) Transfer case seals damaged or
installed incorrectly.

3) Replace suspect seal.

Abnormal tire wear.

1) Extended operation in 4HI mode
on dry surfaces,

1) Operate vehicle in AWD mode on
dry surfaces.

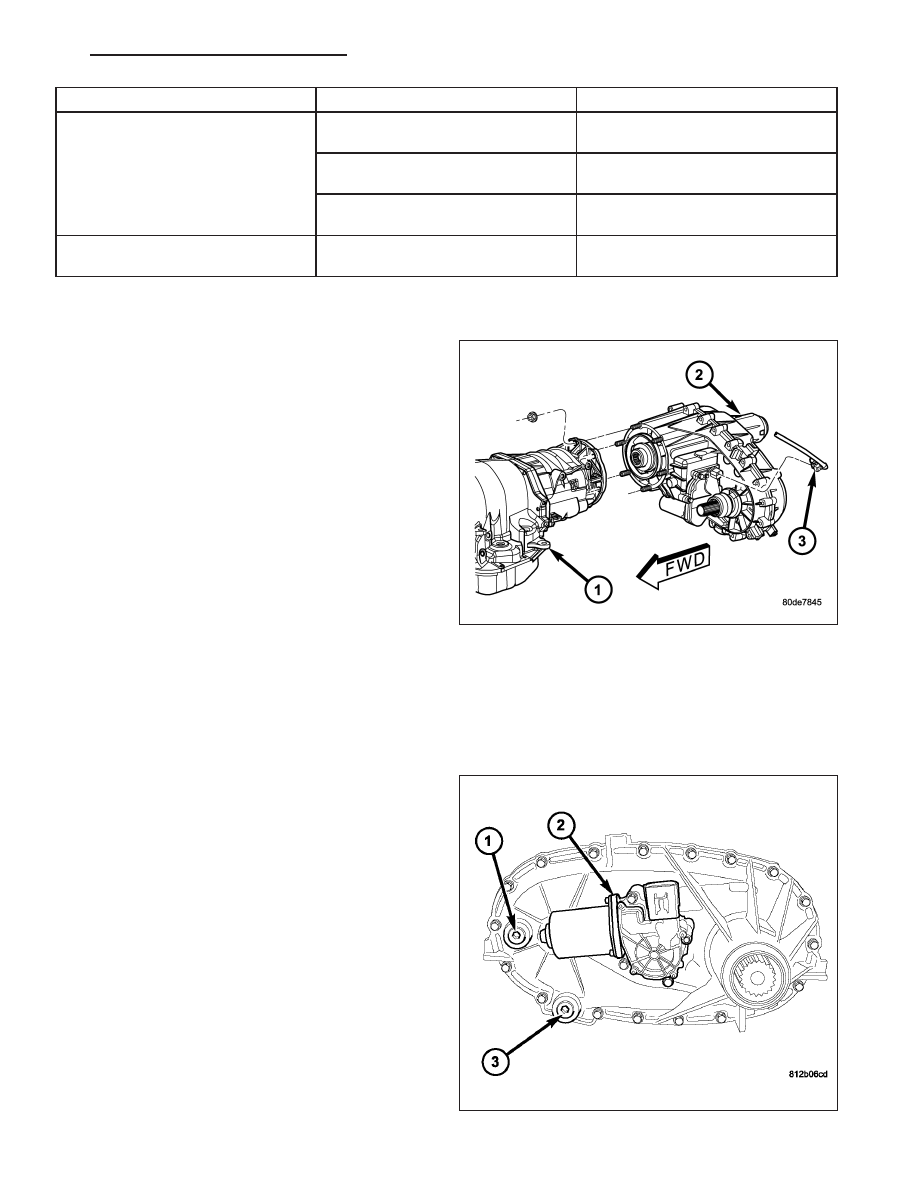

REMOVAL

1. Shift transfer case into AWD.

2. Raise vehicle.

3. Drain transfer case lubricant.

4. Mark front and rear propeller shafts for alignment

reference.

5. Support transmission (1) with jack stand.

6. Remove the transfer case skid plate, if equipped.

7. Disconnect front and rear propeller shafts at trans-

fer case.

8. Disconnect transfer case shift motor and mode

sensor wire connectors (3).

9. Disconnect transfer case vent hose.

10. Support transfer case (2) with transmission jack.

11. Secure transfer case (2) to jack with chains.

12. Remove nuts attaching transfer case to transmission.

13. Pull transfer case and jack rearward to disengage transfer case.

14. Remove transfer case (2) from under vehicle.

DISASSEMBLY

Position transfer case on shallow drain pan. Remove
drain plug (3) and drain lubricant remaining in case.

HB

TRANSFER CASE - NV144 - SERVICE INFORMATION

21 - 801

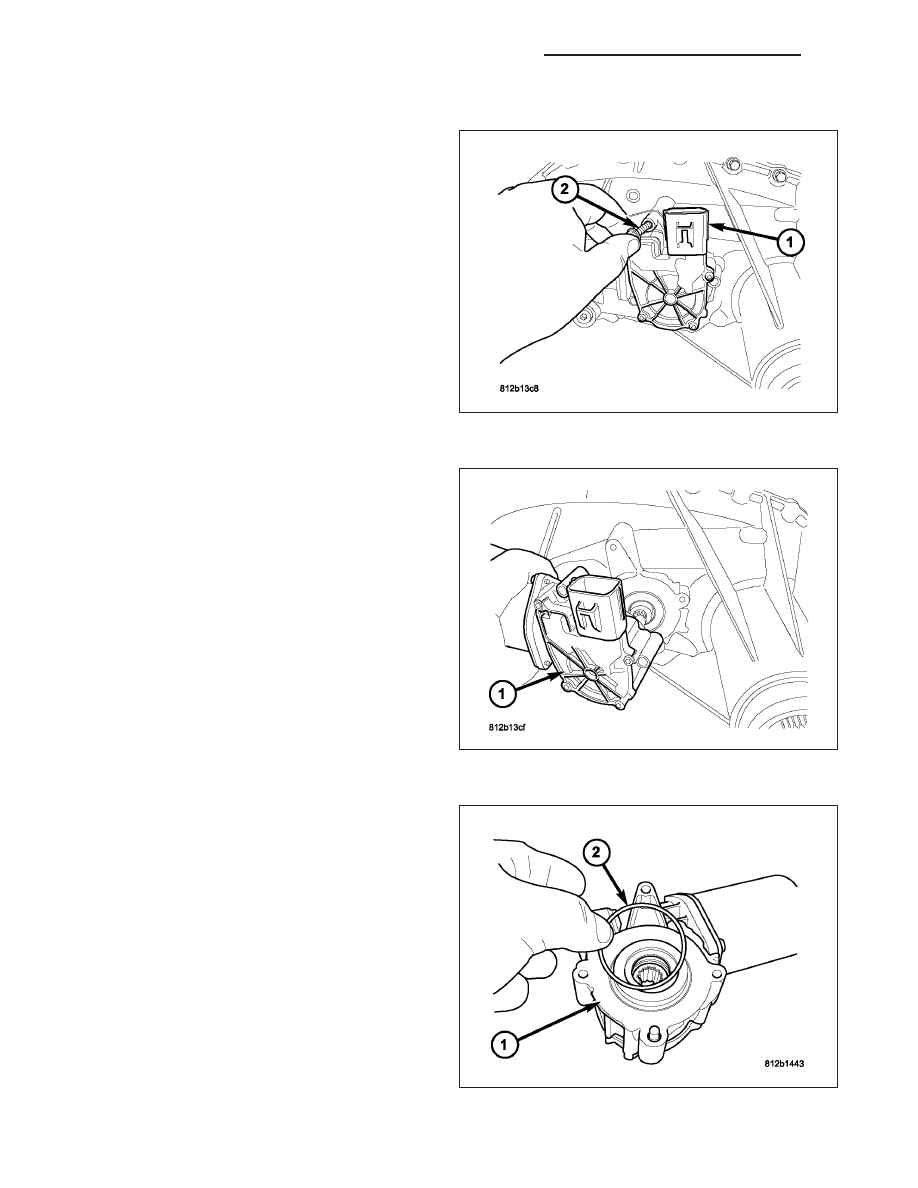

SHIFT MOTOR ASSEMBLY

1. Remove the bolts (2) which hold the shift motor

and mode sensor assembly (1) to the transfer
case.

2. Remove the shift motor and mode sensor assem-

bly (1) from the transfer case.

3. Remove and discard the shift motor o-ring (2) from

the shift motor (1).

21 - 802

TRANSFER CASE - NV144 - SERVICE INFORMATION

HB

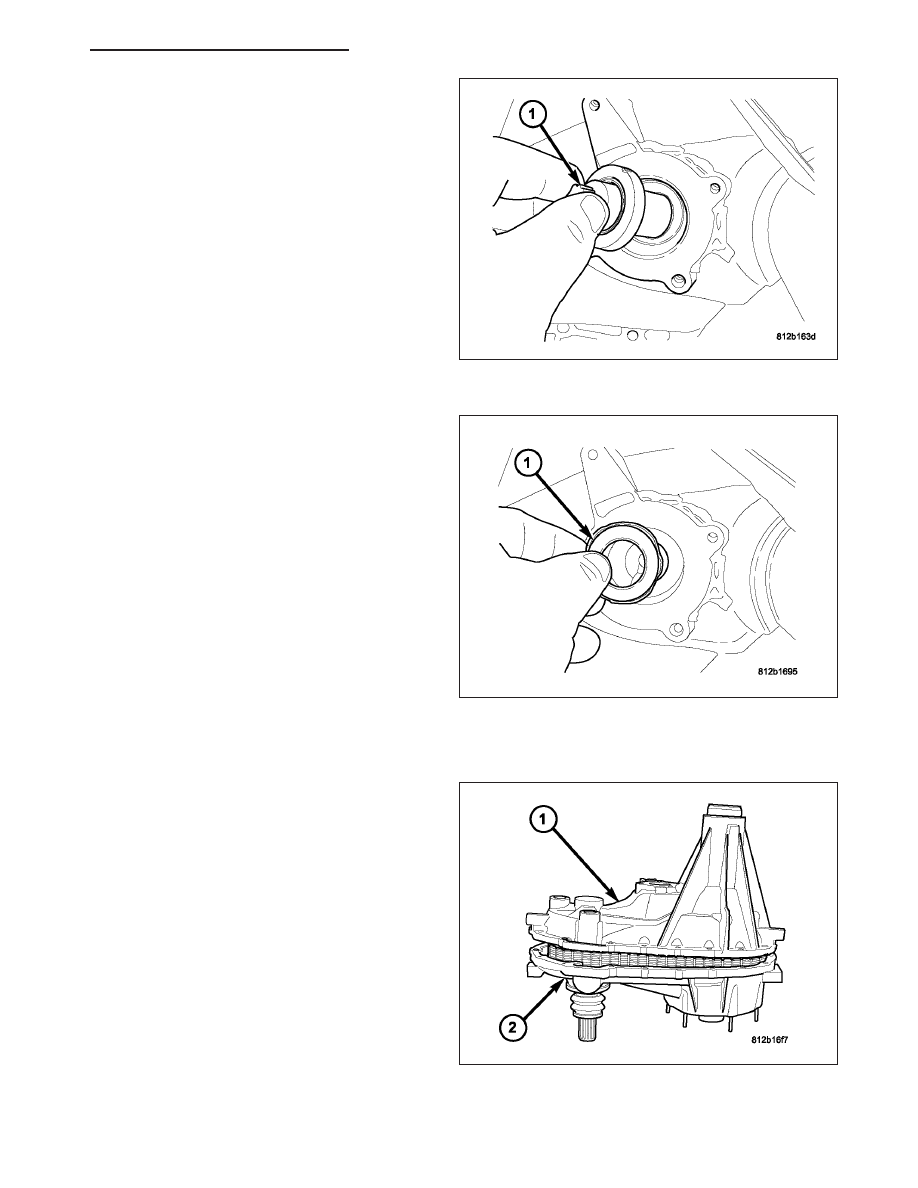

4. Remove the transfer case shift screw (1) and top

bearing from the transfer case.

5. Remove the shift screw lower bearing (1) from the

transfer case.

REAR CASE

1. Support transfer case so rear case is facing

upward.

2. Remove bolts holding the front case (2) to the rear

case (1).

3. Loosen rear case with flat blade screwdriver to

break sealer bead.

4. Remove the rear case (1) from the front case (2).

HB

TRANSFER CASE - NV144 - SERVICE INFORMATION

21 - 803

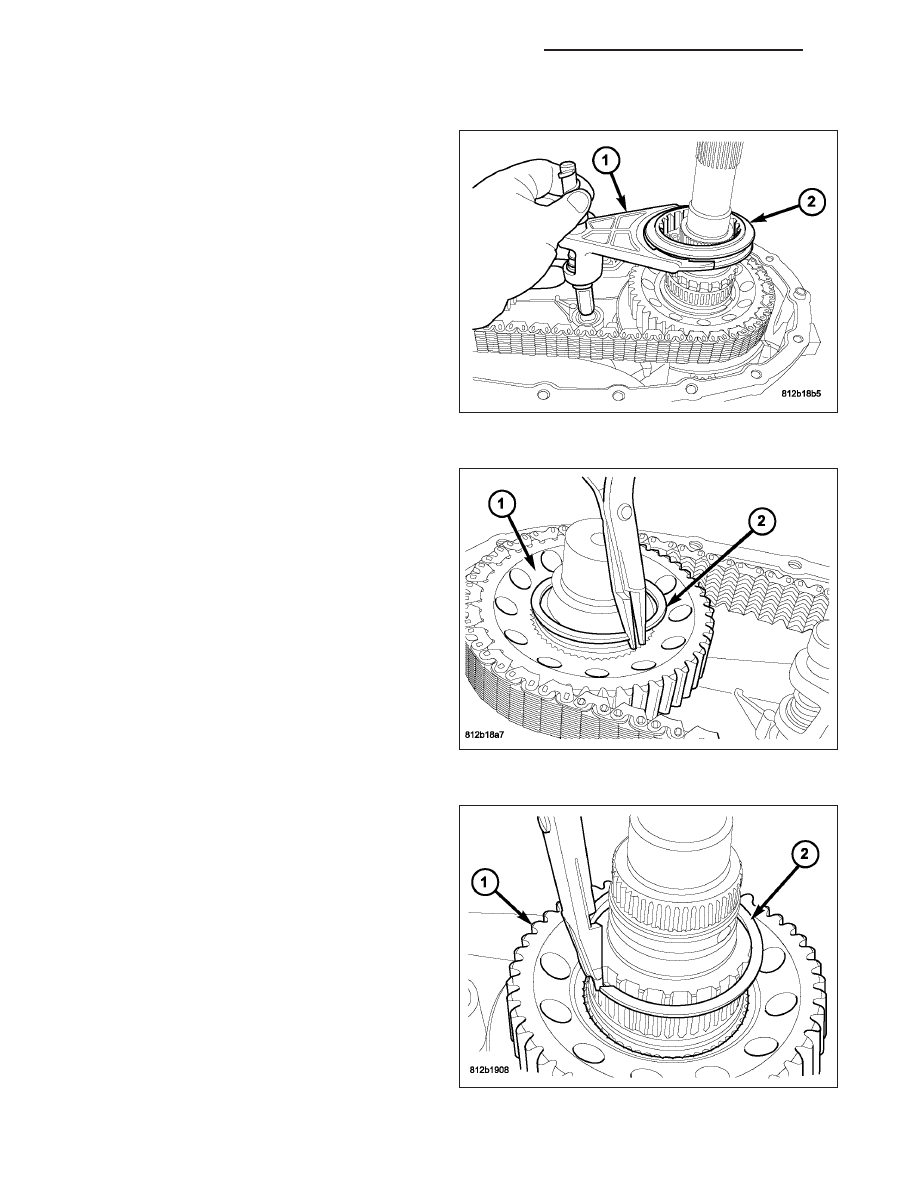

DRIVE CHAIN AND SPROCKETS

1. Remove the shift fork (1) and sleeve (2) as an

assembly.

2. Remove the front output shaft drive sprocket (1)

retaining ring (2).

3. Remove the mainshaft drive sprocket (1) retaining

ring (2).

21 - 804

TRANSFER CASE - NV144 - SERVICE INFORMATION
