P0888-TRANSMISSION RELAY ALWAYS OFF (CONTINUED)

2.

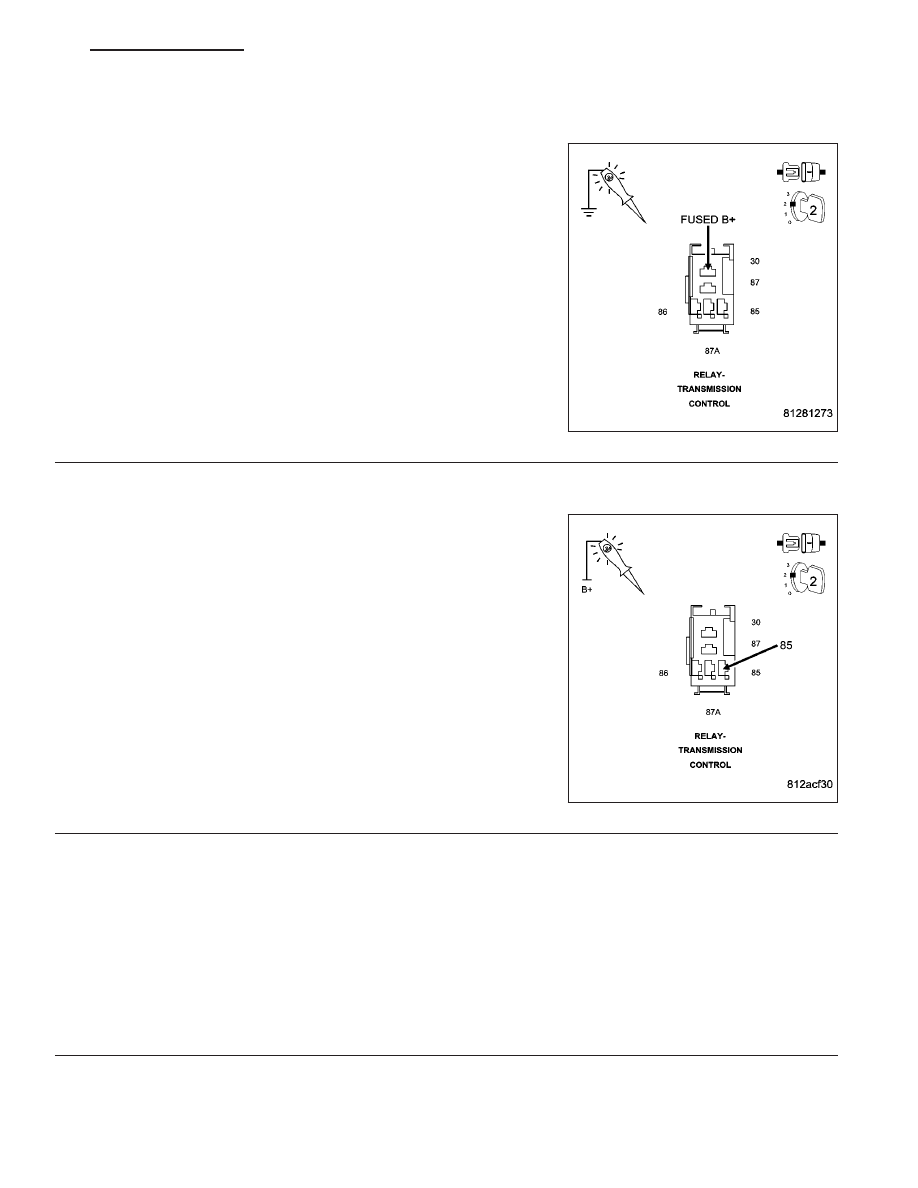

(A104) FUSED B+ CIRCUIT OPEN

Turn the ignition off to the lock position.

Remove the Transmission Control Relay.

NOTE: Check connectors - Clean/repair as necessary.
Ignition on, engine not running.

Using a 12-volt test light connected to ground, check the (A104) Fused
B+ circuit in the Transmission Control Relay connector.

NOTE: The test light must illuminate brightly. Compare the bright-
ness to that of a direct connection to the battery.

Does the test light illuminate brightly?

Yes

>> Go To 3

No

>> Repair the (A104) Fused B+ circuit for an open. If the fuse

is open make sure to check for a short to ground.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION
TEST - VER 1.

3.

(Z915) TRANSMISSION CONTROL RELAY GROUND CIRCUIT OPEN

Turn the ignition off to the lock position.

Using a 12-volt test light connected to 12-volts, check the (Z915)
Transmission Control Relay Ground circuit in the Transmission Control
Relay connector.

Does the test light illuminate brightly?

Yes

>> Repair the (Z915) Transmission Control Relay Ground cir-

cuit for an open.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION
TEST - VER 1.

No

>> Go To 4

4.

TRANSMISSION CONTROL RELAY

Install a substitute relay in place of the Transmission Control Relay.

Start the vehicle.

With the scan tool, check transmission DTCs.

Did the DTC P0888 reset?

Yes

>> Replace the Transmission Control Relay.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION TEST - VER 1.

No

>> Go To 5

HB

AUTOMATIC TRANSMISSION 545RFE - ELECTRICAL DIAGNOSTICS

21 - 521

P0888-TRANSMISSION RELAY ALWAYS OFF (CONTINUED)

5.

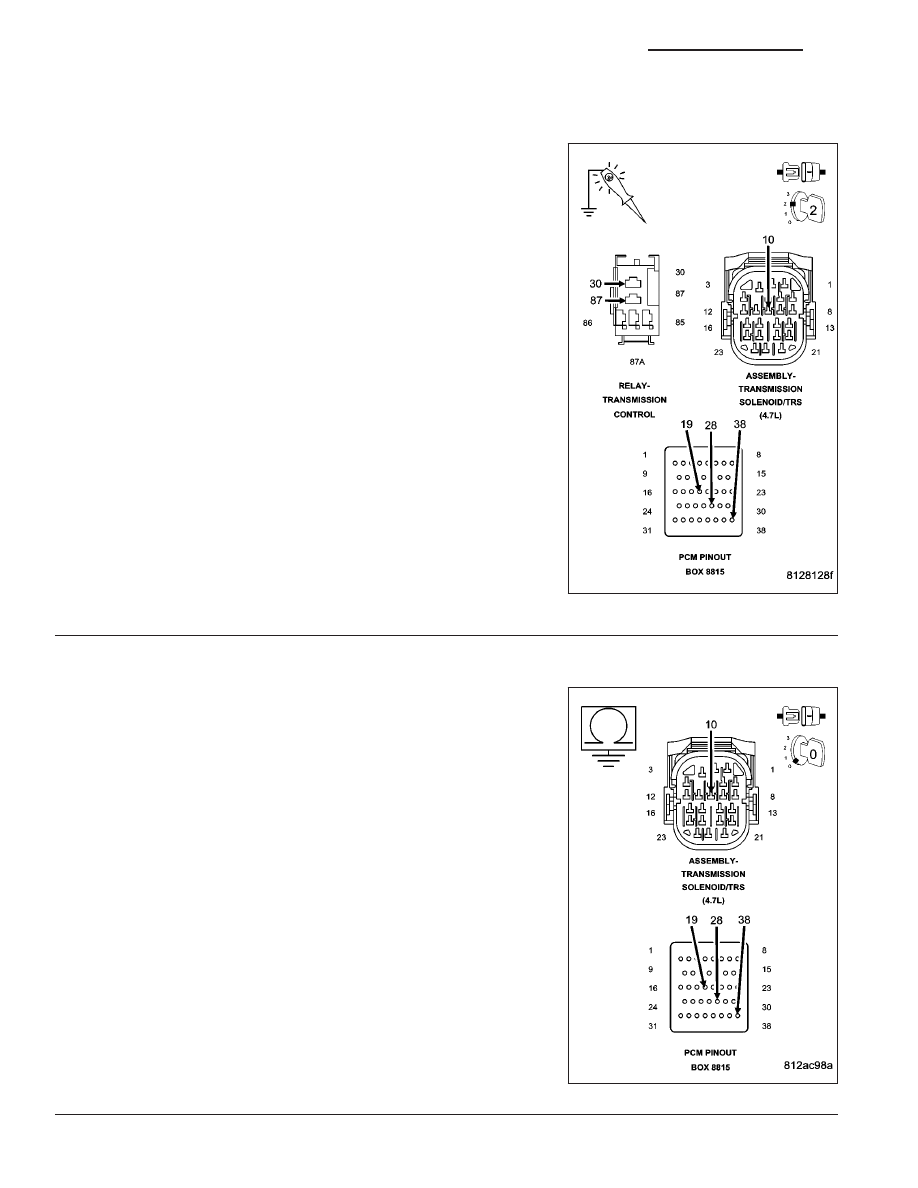

(T16) TRANSMISSION CONTROL RELAY OUTPUT CIRCUIT OPEN

Turn the ignition off to the lock position.

Disconnect the PCM C4 harness connector and connect Miller tool
#8815.

Disconnect the Transmission Solenoid/TRS Assembly harness connec-
tor.

CAUTION: Do not probe the PCM harness connectors. Probing
the PCM harness connectors will damage the PCM terminals
resulting in poor terminal to pin connection. Install Miller tool
#8815 to perform diagnosis.
Connect a jumper wire between the (A104) Fused B+ circuit and the
Transmission Control Relay Output circuit in the Transmission Control
Relay connector.

Ignition on, engine not running.

Using a 12-volt test light connected to ground, check all four (T16)
Transmission Control Relay Output circuits in the PCM C4 harness
connector and Transmission Solenoid/TRS Assembly harness connec-
tor.

Does the test light illuminate brightly on all four (T16) Trans-
mission Control Relay Output circuits?

Yes

>> Go To 6

No

>> Repair the (T16) Transmission Control Relay Output cir-

cuit(s) for an open or high resistance.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION
TEST - VER 1.

6.

(T16) TRANSMISSION RELAY OUTPUT CIRCUIT SHORT TO GROUND

Turn the ignition off to the lock position.

Measure the resistance between ground and the (T16) Transmission
Control Relay Output circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (T16) Transmission Control Relay Output circuit

for a short to ground.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION
TEST - VER 1.

No

>> Go To 7

21 - 522

AUTOMATIC TRANSMISSION 545RFE - ELECTRICAL DIAGNOSTICS

HB

P0888-TRANSMISSION RELAY ALWAYS OFF (CONTINUED)

7.

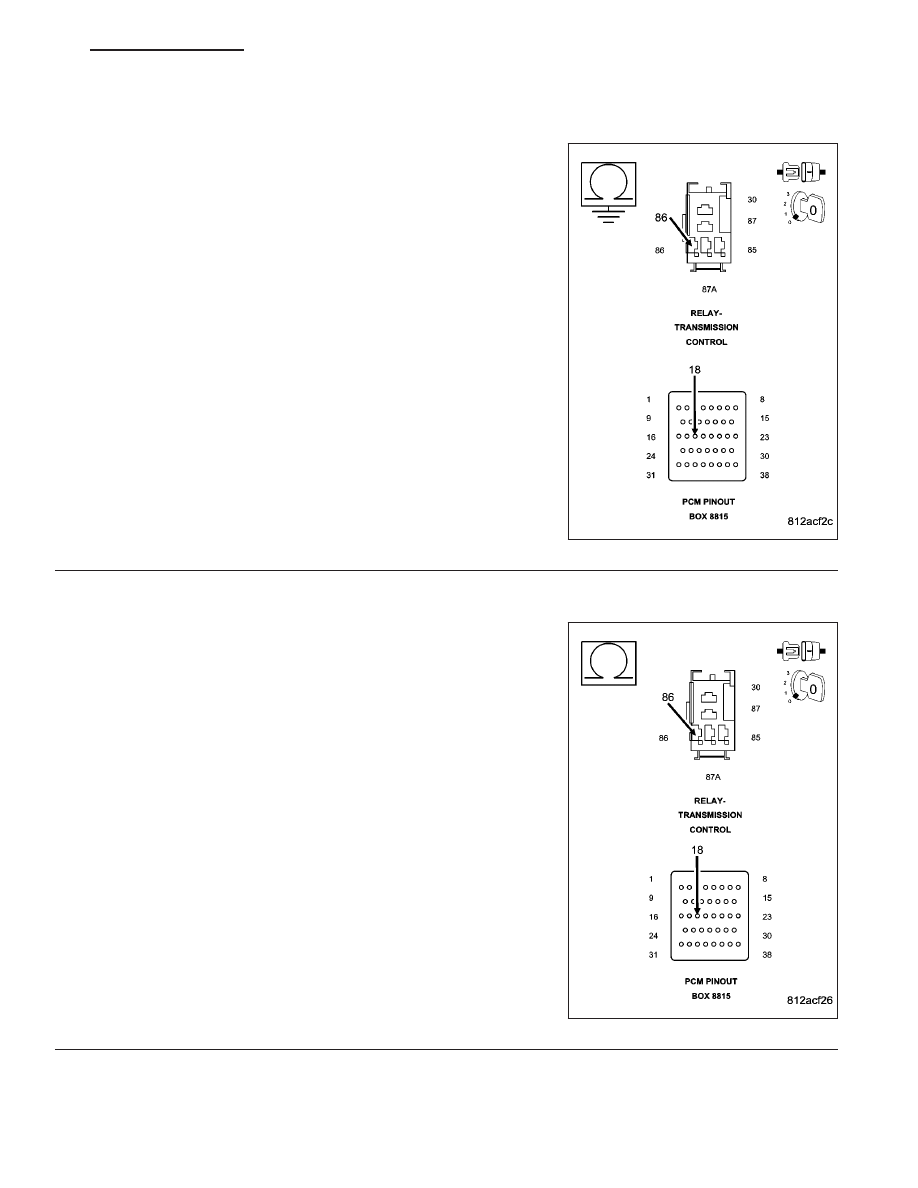

(T15) TRANSMISSION CONTROL RELAY CONTROL CIRCUIT SHORT TO GROUND

Measure the resistance between ground and the (T15) Transmission
Control Relay Control circuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the (T15) Transmission Control Relay Control cir-

cuit for a short to ground.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION
TEST - VER 1.

No

>> Go To 8

8.

(T15) TRANSMISSION CONTROL RELAY CONTROL CIRCUIT OPEN

Measure the resistance of the (T15) Transmission Control Relay Con-
trol circuit between the Transmission Control Relay connector and the
appropriate terminal of Miller tool #8815.

Is the resistance above 5.0 ohms?

Yes

>> Repair the (T15) Transmission Control Relay Control cir-

cuit for an open.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION
TEST - VER 1.

No

>> Using the schematics as a guide, check the Powertrain

Control Module (PCM) terminals for corrosion, damage, or
terminal push out. Pay particular attention to all power and
ground circuits. If no problems are found, replace the PCM
per the Service Information. With the scan tool, perform
QUICK LEARN.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION
TEST - VER 1.

HB

AUTOMATIC TRANSMISSION 545RFE - ELECTRICAL DIAGNOSTICS

21 - 523

P0888-TRANSMISSION RELAY ALWAYS OFF (CONTINUED)

9.

INTERMITTENT WIRING AND CONNECTORS

The conditions necessary to set this DTC are not present at this time.

Using the schematics as a guide, inspect the wiring and connectors specific to this circuit.

Wiggle the wires while checking for shorted and open circuits.

With the scan tool, check the EATX DTC EVENT DATA to help identify the conditions in which the DTC was set.

Where there any problems found?

Yes

>> Repair as necessary.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION TEST - VER 1.

No

>> Test Complete.
