P0740–TCC OUT OF RANGE

For the Transmission circuit diagram (Refer to 21 - TRANSMISSION/TRANSAXLE/AUTOMATIC - 45RFE/545RFE -
SCHEMATICS AND DIAGRAMS) .

For a complete wiring diagram Refer to Section 8W

•

When Monitored:
During Electronically Modulated Converter Clutch (EMCC) Operation.

•

Set Condition:
Transmission must be in EMCC, with input speed greater than 1750 RPM. TCC-L/R Solenoid achieves the
maximum duty cycle and can not pull engine speed within 60 RPM of input speed. Also when the transmission
is in FEMCC and the engine slips TCC less than 100 RPM for 10 seconds. This DTC can take up to five
minutes of problem identification before illuminating the MIL.

Possible Causes

RELATED DTC P0750 PRESENT

L/R SOLENOID

TORQUE CONVERTER AND/OR INTERNAL TRANSMISSION

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 21 - TRANSMIS-
SION/TRANSAXLE/AUTOMATIC - 45RFE/545RFE - DIAGNOSIS AND TESTING).

Theory of Operation

When in 2nd, 2nd Prime, 3rd, or 4th gear, the torque converter clutch (TCC) can be engaged when certain condi-
tions are met. The TCC piston is electronically modulated by increasing the duty cycle of the LR Solenoid until the
torque converter slip difference (difference between engine and transmission input speed) is within 60 RPM. Then
the LR solenoid is fully energized (FEMCC / 100% duty cycle). Torque converter slip is monitored in FEMCC to
ensure adequate clutch capacity.

Diagnostic Test

1.

DETERMINING IF RELATED DTC P0750 IS PRESENT

With the scan tool, read transmission DTC’s

Is the DTC P0750 present also?

Yes

>> Refer to the Transmission category and perform the appropriate symptom.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION TEST - VER 1.

No

>> Go To 2

HB

AUTOMATIC TRANSMISSION 545RFE - ELECTRICAL DIAGNOSTICS

21 - 425

P0740–TCC OUT OF RANGE (CONTINUED)

2.

CHECK TO SEE IF DTC P0740 IS CURRENT

With the scan tool, Read and RECORD ALL Transmission DTC’s. After recording DTC’s, erase DTC’s.

Drive the vehicle until the transmission temperature is at least 43° C or 110° F and the engine temperature at least
49° C or 120° F.

Perform the following steps 3 times.

Drive the vehicle to the speed of at least 88 km/h or 55 MPH.

Allow 4th gear to engage for at least 10 seconds.

Close the throttle.

Tip back into the throttle until the TPS angle is between 25 and 29 degrees.

NOTE: If the throttle angle goes over 30 degrees, you must close the throttle and try again.

Did the TCC engage during any of the attempts, Engine speed approximately equal to input speed?

Yes

>> Go To 3

No

>> Go To 4

3.

INTERMITTENT WIRING AND CONNECTORS

The conditions necessary to set this DTC are not present at this time. Using the schematics as a guide, inspect the
wiring and connectors specific to this circuit. Wiggle the wires while checking for shorts and open circuits.

Using the schematics as a guide, inspect the wiring and connectors specific to this circuit.

Wiggle the wires while checking for shorts and open circuits.

With the scan tool, check the EATX DTC EVENT DATA to help identify the conditions in which the DTC was set.

Were there any problems found?

Yes

>> Repair as necessary.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION TEST - VER 1.

No

>> Test Complete.

4.

LR SOLENOID

With the scan tool, check for other transmission DTC’s.

Are the DTCs P1775 and P0841 present also?

Yes

>> Replace the Transmission Solenoid/TRS Assembly per the Service Information.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION TEST - VER 1.

No

>> Go To 5

21 - 426

AUTOMATIC TRANSMISSION 545RFE - ELECTRICAL DIAGNOSTICS

HB

P0740–TCC OUT OF RANGE (CONTINUED)

5.

TORQUE CONVERTER AND/OR INTERNAL TRANSMISSION

Repair internal transmission as necessary.

Check for the following possible causes. Refer to the Service information for the proper repair procedures.

Inspect the Transmission Oil Pump.

If no problems are found, replace the Transmission Solenoid/TRS Assembly.

Check the Torque Converter Switch Valve and the Torque Converter Clutch Control Valve for sticking in the bore.

Check the Teflon seal rings on the input shaft.

View repair.

Repair

In all cases, replace the Torque Converter. Make sure to check all other possible causes in addition to
the Torque Converter.

Perform 45RFE/545RFE TRANSMISSION VERIFICATION TEST - VER 1.

HB

AUTOMATIC TRANSMISSION 545RFE - ELECTRICAL DIAGNOSTICS

21 - 427

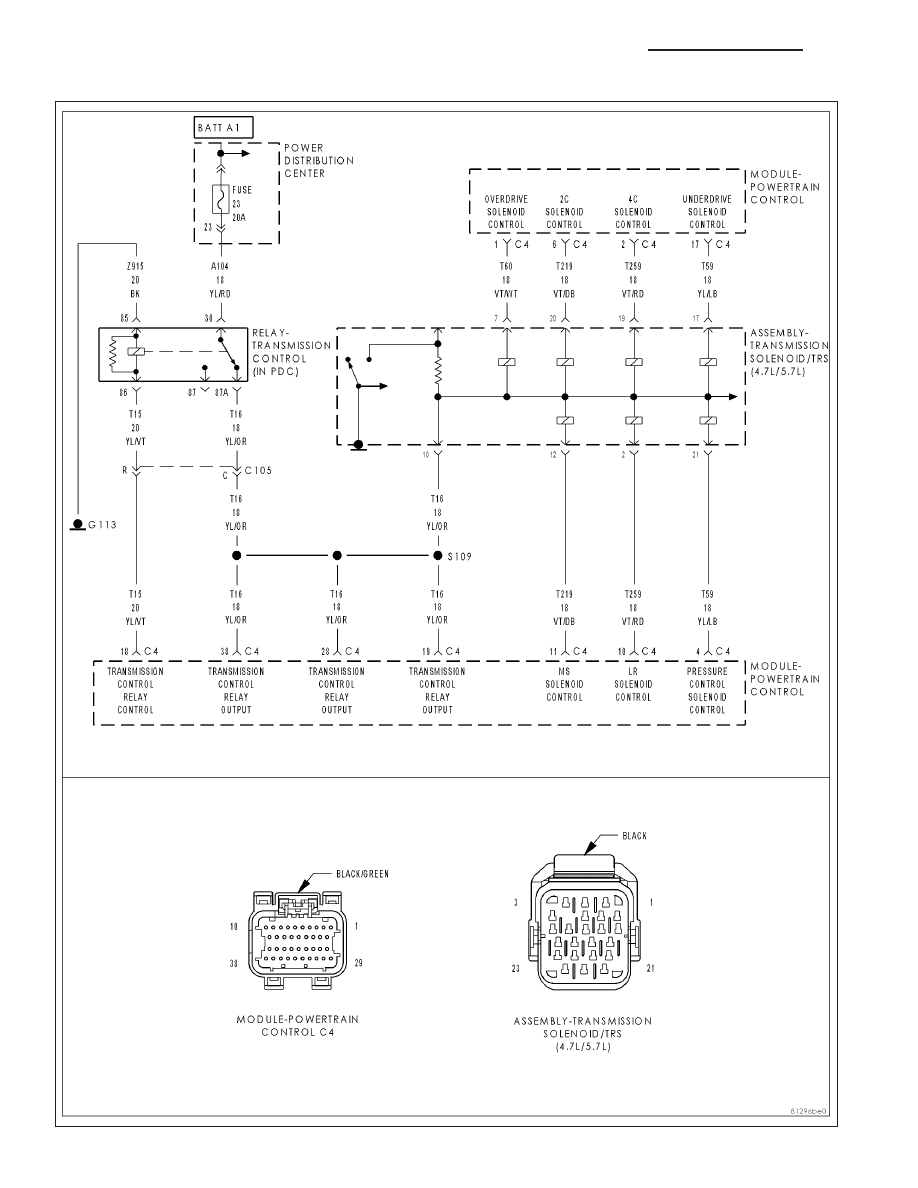

P0750-LR SOLENOID CIRCUIT
