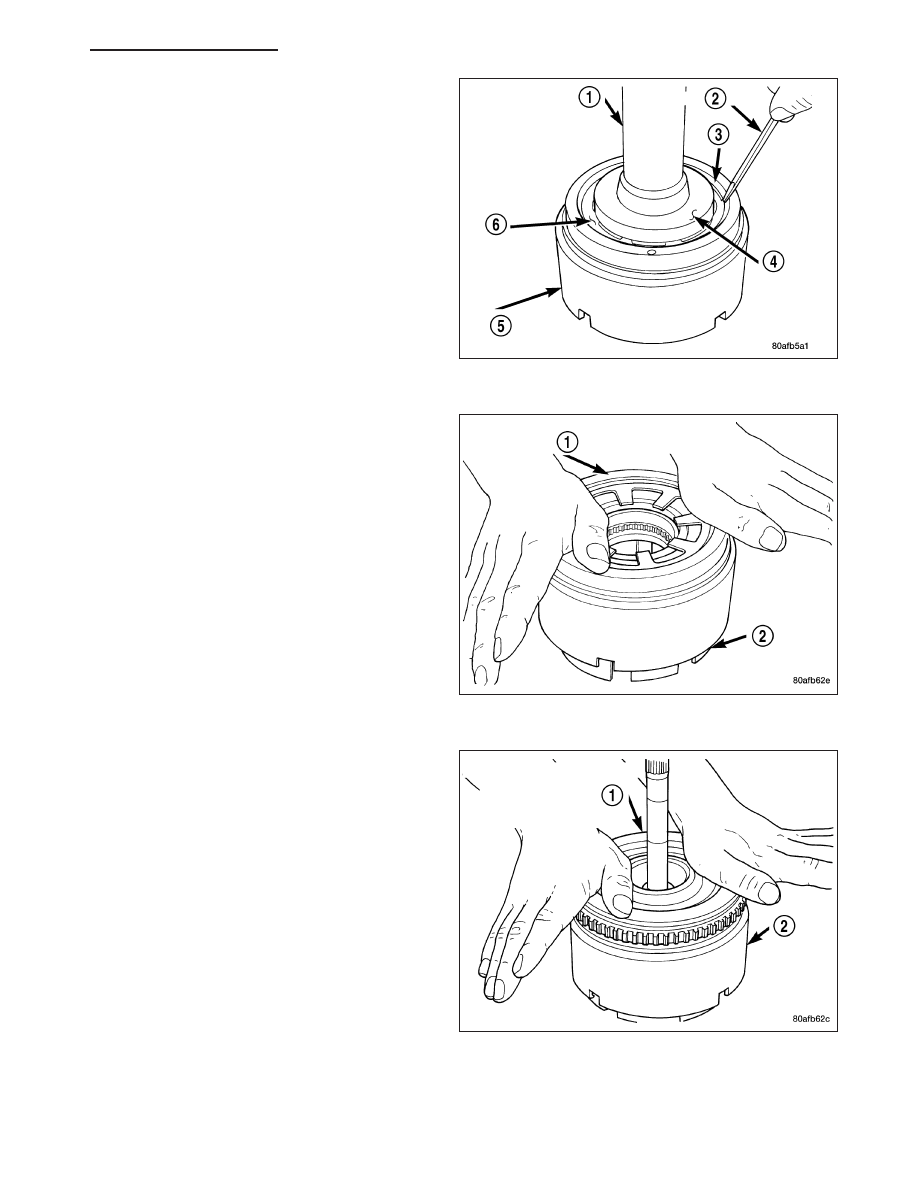

4. Using an arbor press (1) and Tool 6057 (4), install

the OD/Reverse piston return spring (6) and snap
ring (3).

5. Install the OD/Reverse piston (1) assembly to the

input clutch retainer (2).

6. Install the input hub/shaft assembly (1) to the

OD/Reverse piston/clutch retainer assembly (2).

HB

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 285

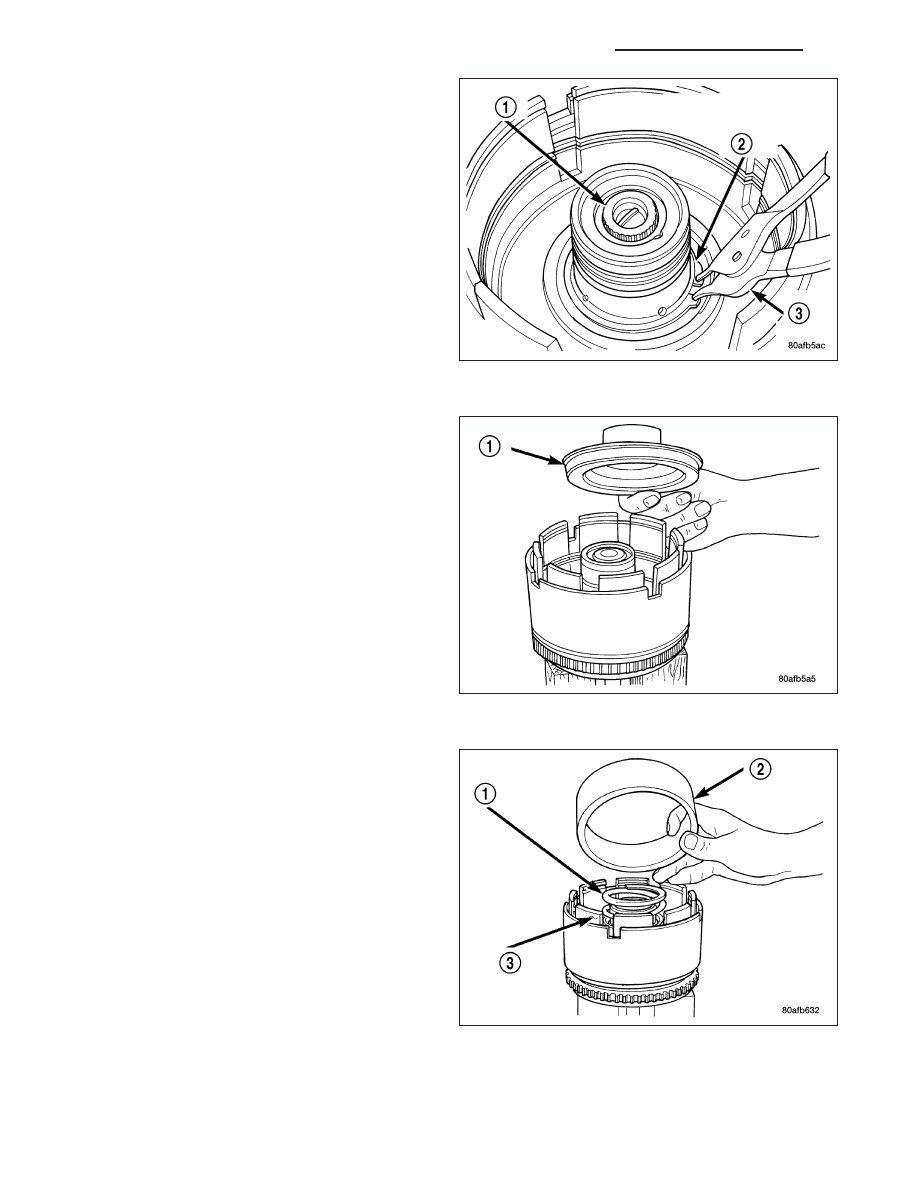

7. Install input hub tapered snap ring (2). Make sure

snap ring is fully seated.

8. Install the UD clutch piston (1).

9. Install UD piston return spring (1)and Tool 5067 (2).

21 - 286

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

HB

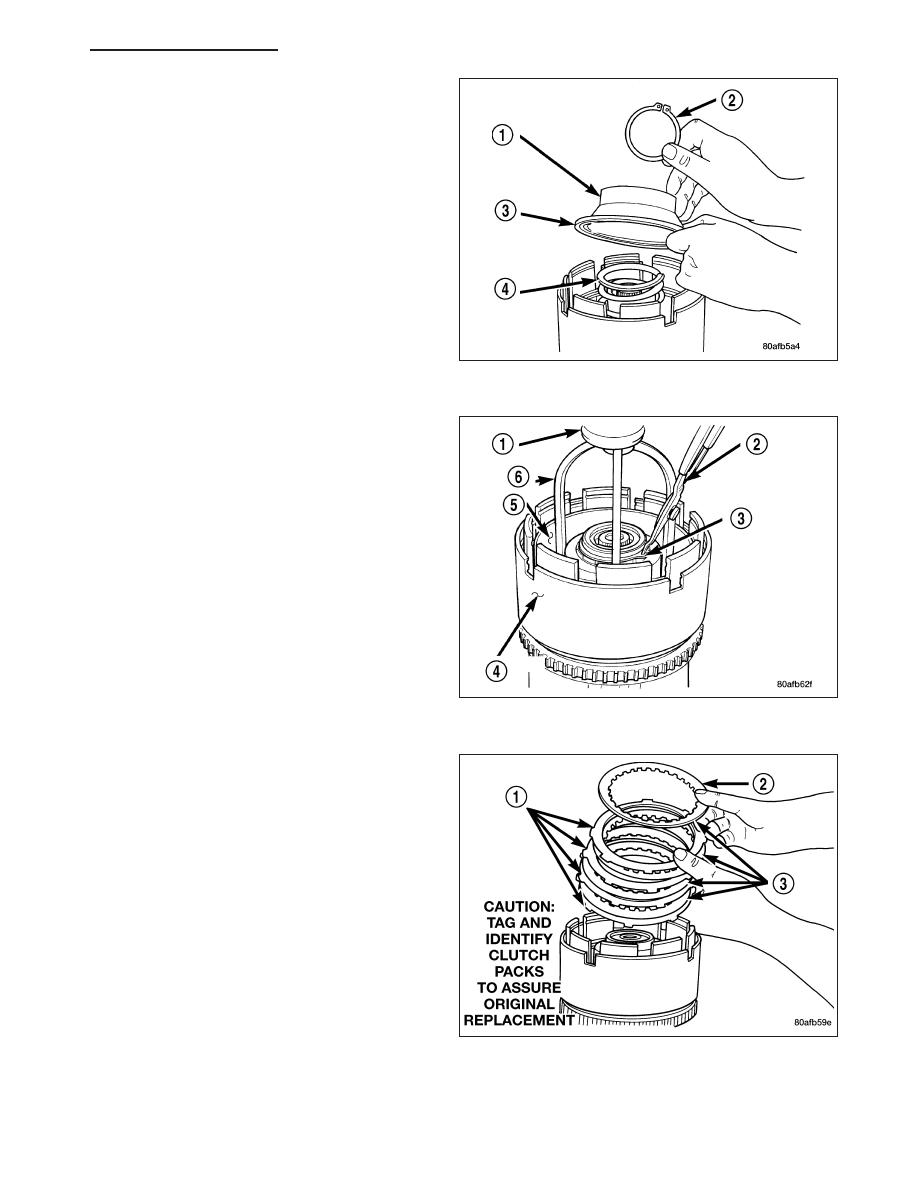

10. Position the UD spring retainer (1) and snap ring

(2) on the piston return spring (4).

CAUTION: Compress return spring just enough to
install snap ring.

11. Using Tool 5059A (6) and an arbor press (1),

install the UD spring retainer and snap ring (3).

12. Install the UD clutch pack (four fibers/four steels)

(1, 3). Leave the top disc (2) out until after the
snap ring is installed.

HB

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 287

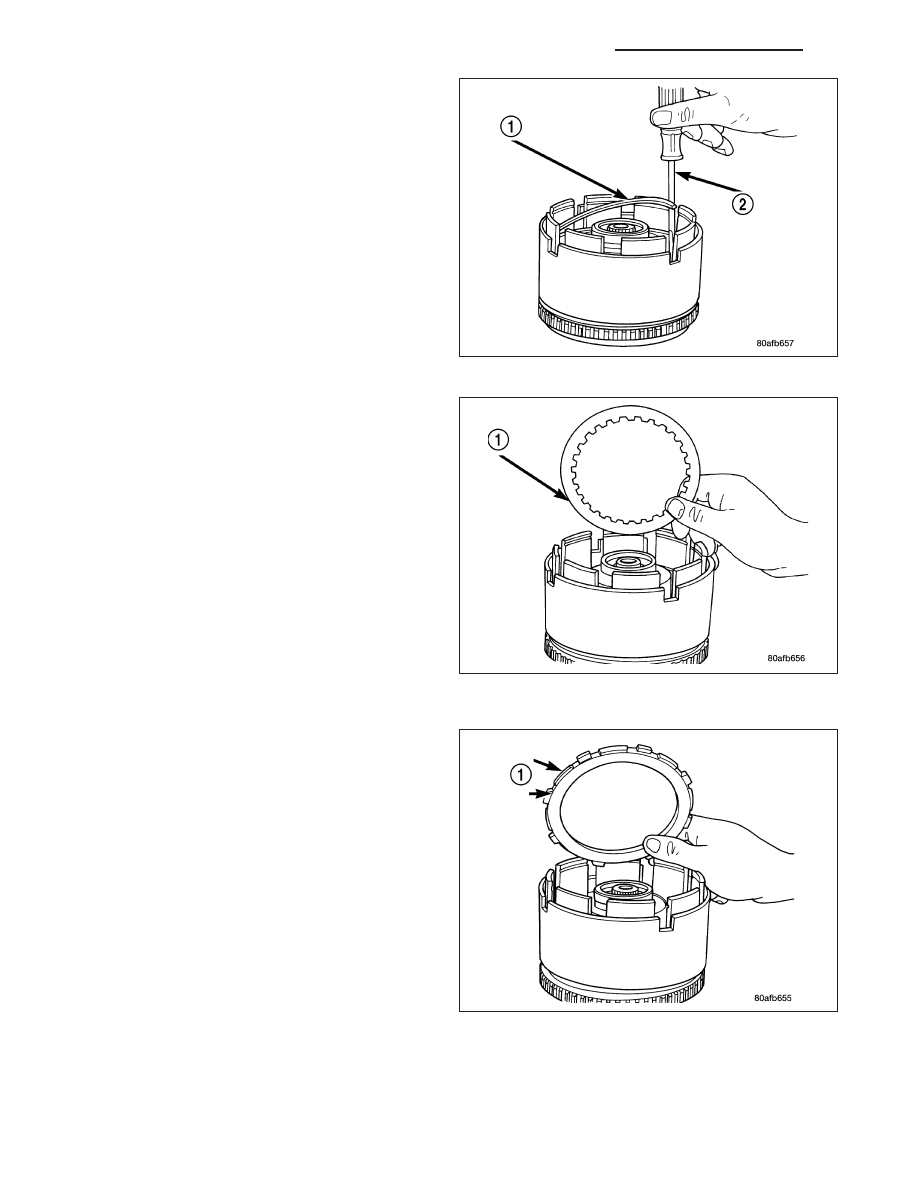

13. Install the UD clutch flat snap ring (1).

14. Install the last UD clutch disc (1).

15. Install the OD/UD clutch reaction plate (1). The

OD/UD clutches reaction plate has a step on both
sides. Install the OD/UD clutches reaction plate
tapered step side up.

21 - 288

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

HB
