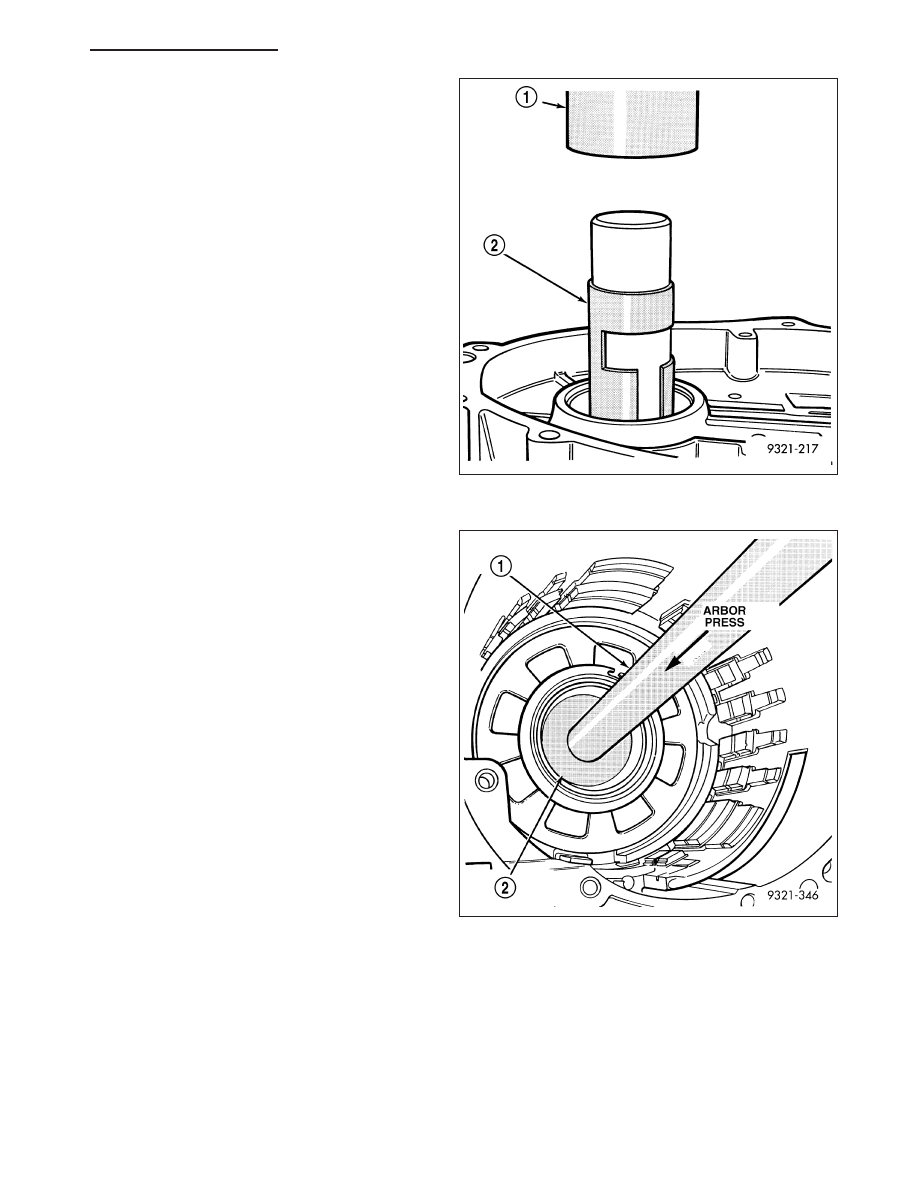

50. Use special tool 6596 (2) with a shop press (1) to

remove the front output shaft bearing cup.

51. Use special tool 6597 (2) and handle C-4171 (1)

and C-4171-2 to press the rear output shaft bear-
ing cup rearward.

HB

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 209

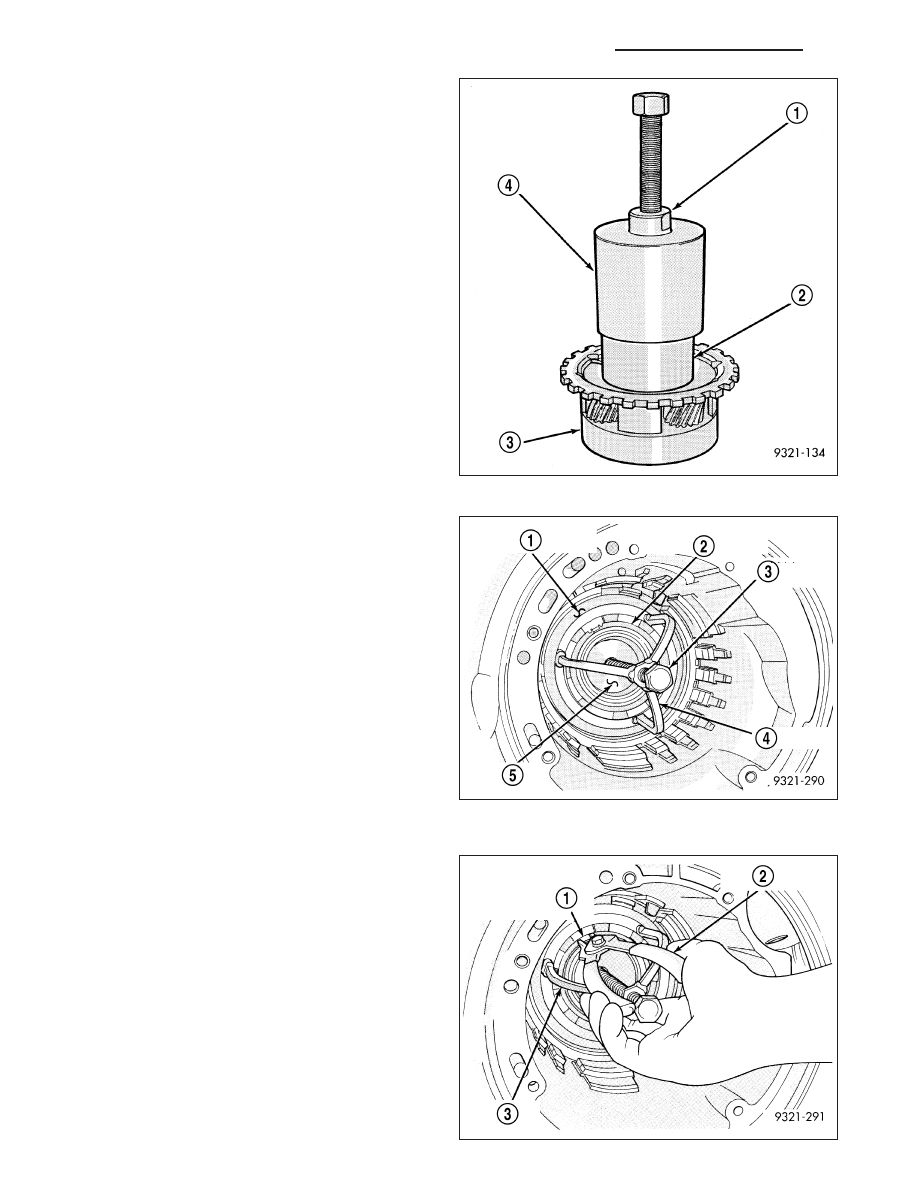

52. Remove the rear carrier front bearing cone (3).

53. Install and load compressor 5059A (4) as shown.

54. Remove the low/reverse belleville spring snap ring

(1).

21 - 210

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

HB

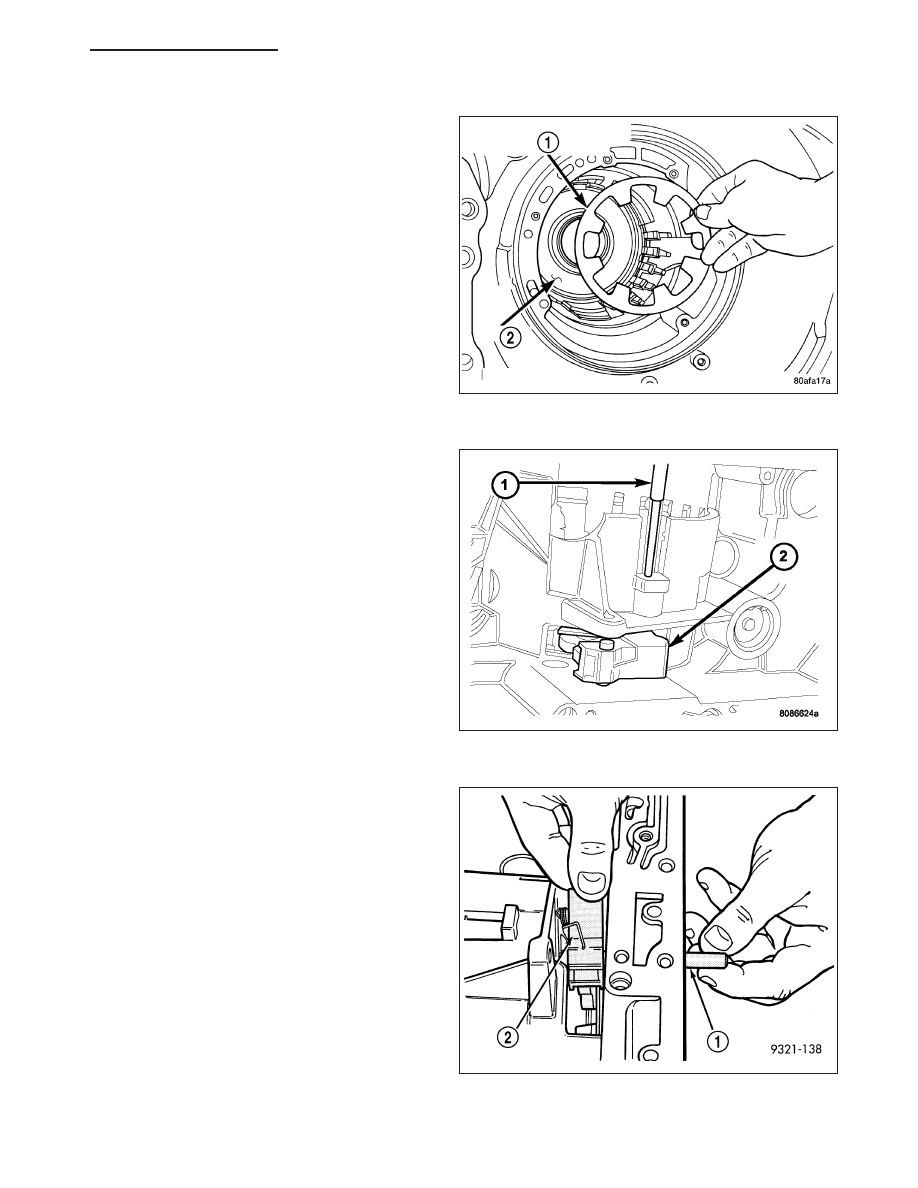

55. Remove the low/reverse piston belleville spring

(1).

56. Remove the park sprag pivot retaining screw.

57. Drive out the anchor shaft using suitable punch

(1).

58. Remove the guide bracket pivot pin (1). Inspect

all components for wear and replace if necessary.

HB

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 211

NOTE: The Low/Reverse Clutch Piston has bonded
seals which are not individually serviceable. Seal
replacement requires replacement of the piston
assembly.

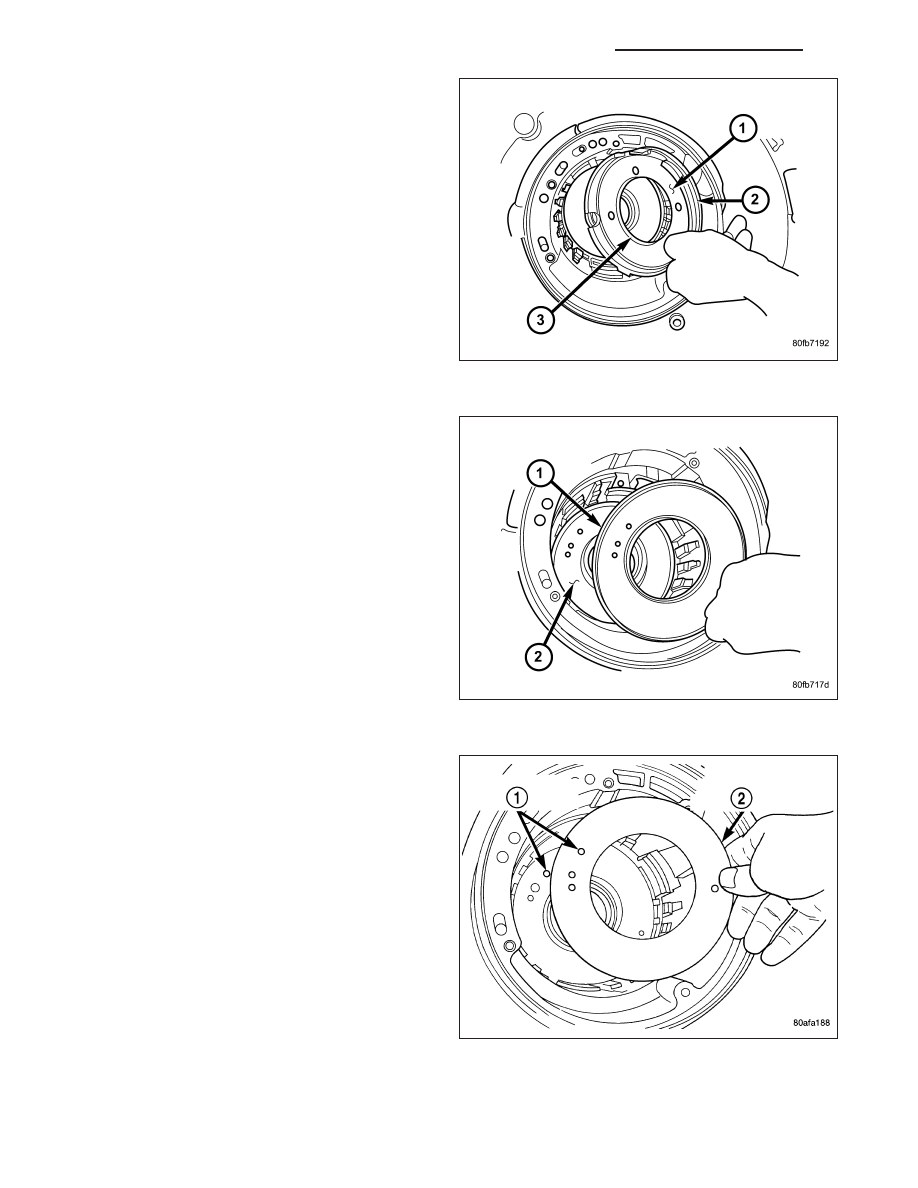

59. Remove the low/reverse clutch piston (1).

60. Remove the low/reverse piston retainer screws.

61. Remove low/reverse piston retainer (1).

62. Remove the low/reverse piston retainer gasket

(2).
