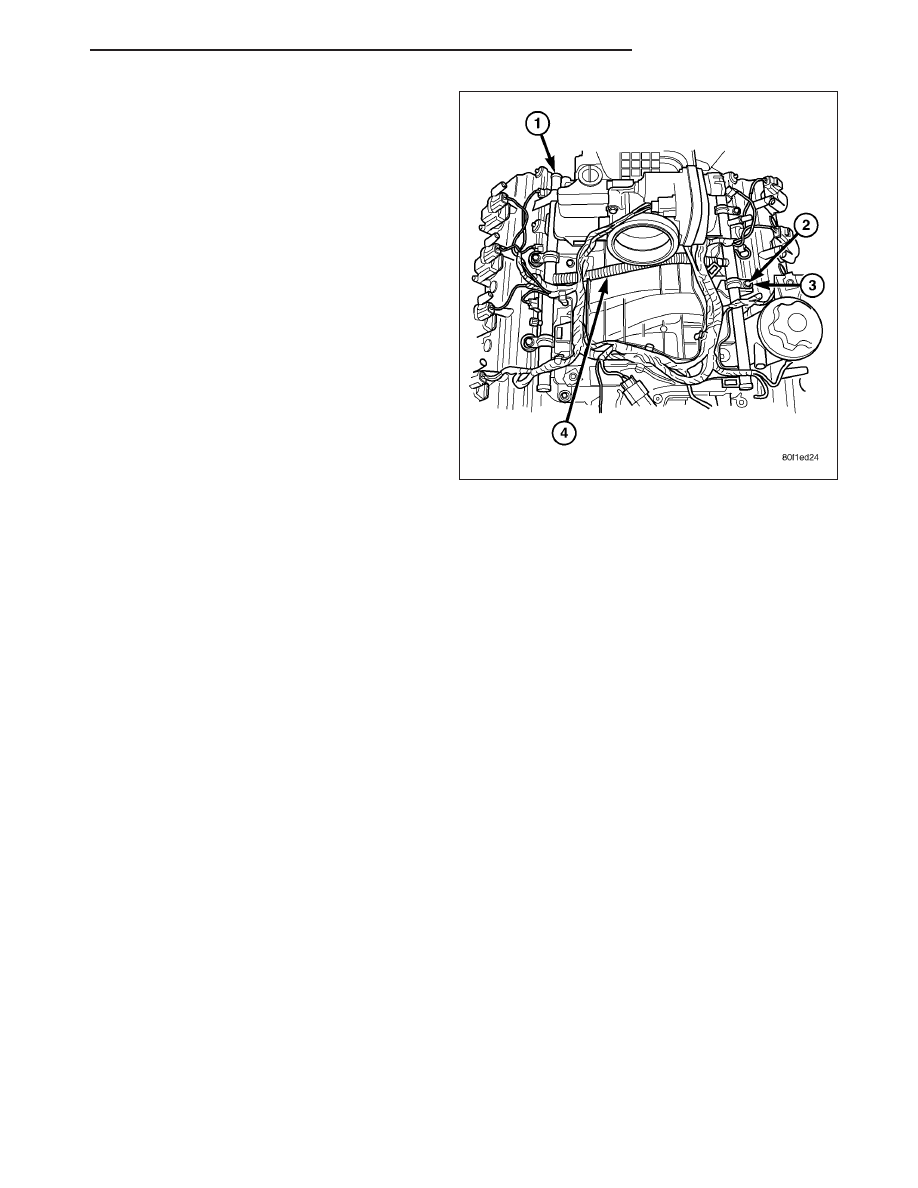

12. Remove four fuel rail mounting bolts (2) and hold-

own clamps.

13. Gently rock and pull left side of fuel rail until fuel

injectors just start to clear machined holes in
intake manifold. Gently rock and pull right side of
rail until injectors just start to clear intake manifold
head holes. Repeat this procedure (left/right) until
all injectors have cleared machined holes.

14. Remove fuel rail (with injectors attached) from

engine.

15. If fuel injectors are to be removed, refer to Fuel Injector Removal/Installation.

INSTALLATION

3.7L V-6

1. If fuel injectors are to be installed, refer to Fuel Injector Removal/Installation.

2. Clean out fuel injector machined bores in intake manifold.

3. Apply a small amount of engine oil to each fuel injector o-ring. This will help in fuel rail installation.

4. Position fuel rail/fuel injector assembly to machined injector openings in cylinder head.

5. Guide each injector into cylinder head. Be careful not to tear injector o-rings.

6. Push right side of fuel rail down until fuel injectors have bottomed on cylinder head shoulder. Push left fuel rail

down until injectors have bottomed on cylinder head shoulder.

7. Install 4 fuel rail mounting bolts and tighten. Refer to torque specifications.

8. Install 6 ignition coils. Refer to Ignition Coil Removal/Installation.

9. Connect electrical connectors to throttle body.

10. Connect electrical connectors at all fuel injectors. Refer to graphic. Push connector onto injector (1) and then

push and lock red colored slider (2). Verify connector is locked to injector by lightly tugging on connector.

11. Connect necessary vacuum lines to throttle body.

12. Install air resonator mounting bracket near front of throttle body (2 bolts).

13. Connect fuel line latch clip and fuel line to fuel rail. Refer to Quick-Connect Fittings.

14. Install air box to throttle body.

15. Install air duct to air box.

16. Connect battery cable to battery.

17. Start engine and check for leaks.

4.7L V-8

1. If fuel injectors are to be installed, refer to Fuel Injector Removal/Installation.

2. Clean out fuel injector machined bores in intake manifold.

3. Apply a small amount of engine oil to each fuel injector o-ring. This will help in fuel rail installation.

4. Position fuel rail/fuel injector assembly to machined injector openings in cylinder head.

HB

FUEL DELIVERY

14 - 19

5. Guide each injector into cylinder head. Be careful not to tear injector o-rings.

6. Push right side of fuel rail down until fuel injectors have bottomed on cylinder head shoulder. Push left fuel rail

down until injectors have bottomed on cylinder head shoulder.

7. Install 4 fuel rail mounting bolts and tighten. Refer to torque specifications.

8. Install 8 ignition coils. Refer to Ignition Coil Removal/Installation.

9. Connect electrical connectors to throttle body.

10. Connect electrical connectors at all fuel injectors. Refer to graphic. Push connector onto injector (1) and then

push and lock red colored slider (2). Verify connector is locked to injector by lightly tugging on connector.

11. Connect necessary vacuum lines to throttle body.

12. Install air resonator mounting bracket near front of throttle body (2 bolts).

13. Connect fuel line latch clip and fuel line to fuel rail. Refer to Quick-Connect Fittings.

14. Install air box to throttle body.

15. Install air duct to air box.

16. Connect battery cable to battery.

17. Start engine and check for leaks.

5.7L V-8

1. If fuel injectors are to be installed, refer to Fuel Injector Removal/Installation.

2. Clean out fuel injector machined bores in intake manifold.

3. Apply a small amount of engine oil to each fuel injector o-ring. This will help in fuel rail installation.

4. Position fuel rail/fuel injector assembly to machined injector openings in intake manifold.

5. Guide each injector into intake manifold. Be careful not to tear injector o-rings.

6. Push right side of fuel rail down until fuel injectors have bottomed on shoulders. Push left fuel rail down until

injectors have bottomed on shoulders.

7. Install 4 fuel rail holdown clamps and 4 mounting bolts. Refer to Torque Specifications.

8. Position spark plug cable tray and cable assembly to intake manifold. Snap 4 cable tray retaining clips into

intake manifold.

9. Install all cables to spark plugs and ignition coils.

10. Connect electrical connector to throttle body.

11. Install electrical connectors to all 8 ignition coils. Refer to Ignition Coil Removal/Installation.

12. Connect electrical connector to throttle body.

13. Connect electrical connectors at all fuel injectors. Refer to graphic. Push connector onto injector (1) and then

push and lock red colored slider (2). Verify connector is locked to injector by lightly tugging on connector.

14. Connect fuel line latch clip and fuel line to fuel rail. Refer to Quick-Connect Fittings.

15. Install air resonator to throttle body (2 bolts).

16. Install flexible air duct to air box.

17. Connect battery cable to battery.

18. Start engine and check for leaks.

TANK-FUEL

DESCRIPTION

The fuel tank is constructed of a plastic material. Its main functions are for fuel storage and for placement of the
fuel pump module, and (if equipped) certain ORVR components.

14 - 20

FUEL DELIVERY

HB

REMOVAL

Fuel Tank Draining

WARNING: THE FUEL SYSTEM MAY BE UNDER CONSTANT FUEL PRESSURE EVEN WITH THE ENGINE
OFF. THIS PRESSURE MUST BE RELEASED BEFORE SERVICING FUEL TANK.

Two different procedures may be used to drain fuel tank: through the fuel fill fitting on tank, or using the DRB

T

scan

tool.

The quickest draining procedure involves removing the rubber fuel fill hose (7) from fuel tank fitting.

As an alternative procedure, the electric fuel pump may be activated allowing tank to be drained at fuel rail con-
nection. Refer to DRB scan tool for fuel pump activation procedures. Before disconnecting fuel line at fuel rail,
release fuel pressure. Refer to the Fuel System Pressure Release Procedure for procedures. Attach end of special
test hose tool number 6541, 6539, 6631 or 6923 at fuel rail disconnection (tool number will depend on model and/or
engine application). Position opposite end of this hose tool to an approved gasoline draining station. Activate fuel
pump and drain tank until empty.

If electric fuel pump is not operating, fuel must be drained through fuel fill fitting at tank. Refer to following proce-
dures.

1. Release fuel system pressure.

2. Raise vehicle.

3. If equipped, remove fuel tank skid plate.

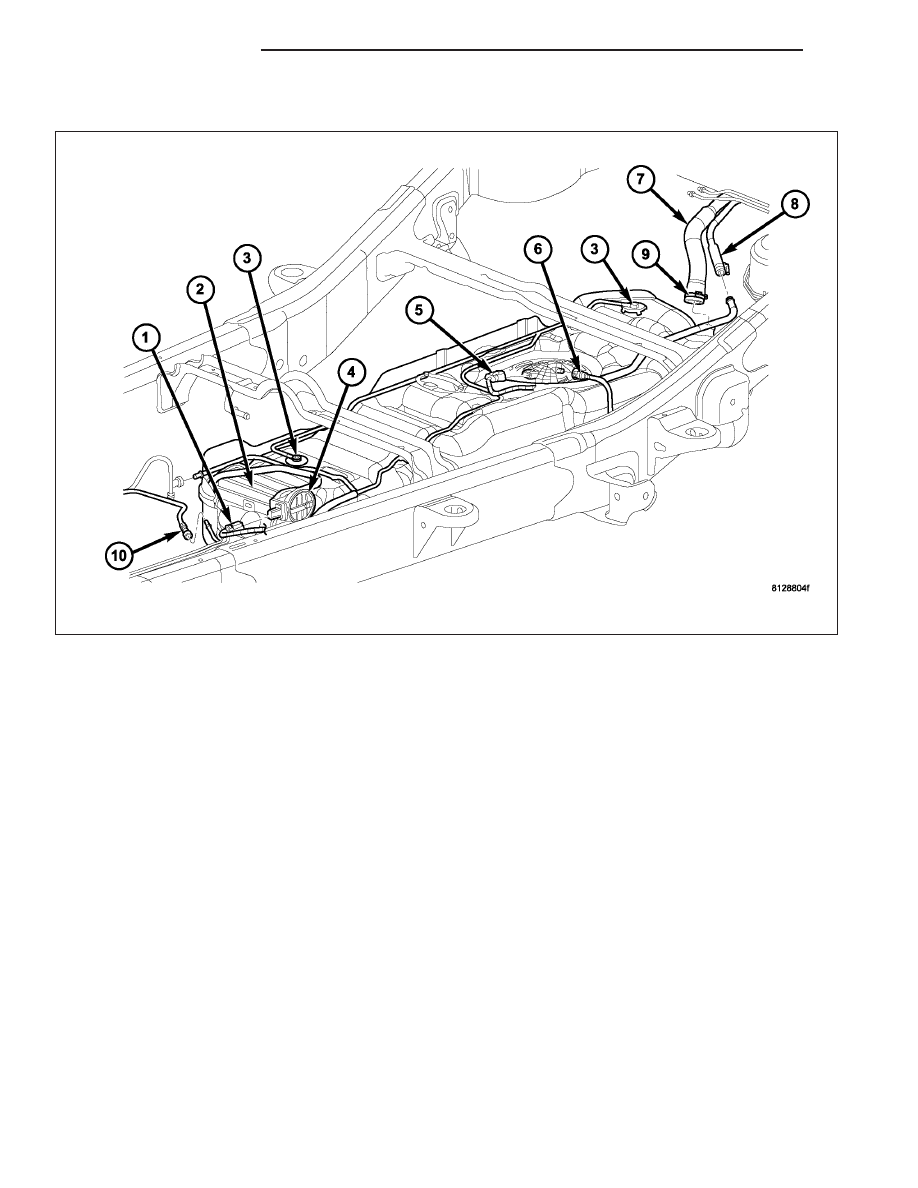

4. Thoroughly clean area around fuel fill fitting and rubber fuel fill hose (7) at rear of fuel tank.

5. Loosen clamp (9) and disconnect rubber fuel fill hose at fuel tank fitting. Using an approved gas holding tank,

drain fuel tank through this fitting.

HB

FUEL DELIVERY

14 - 21

Tank Removal

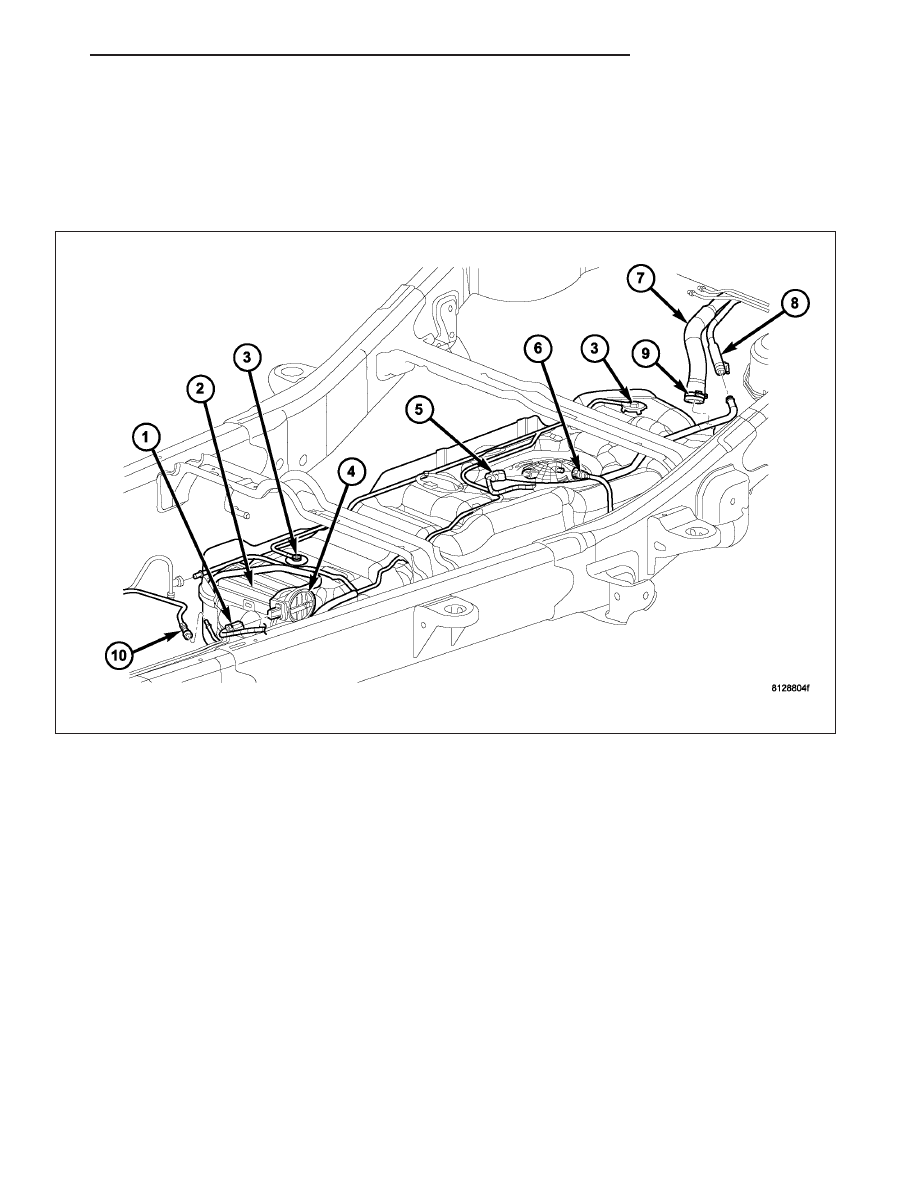

1. Loosen clamp and disconnect rubber fuel vent hose (8) at tank fitting.

2. Support tank with a hydraulic jack.
