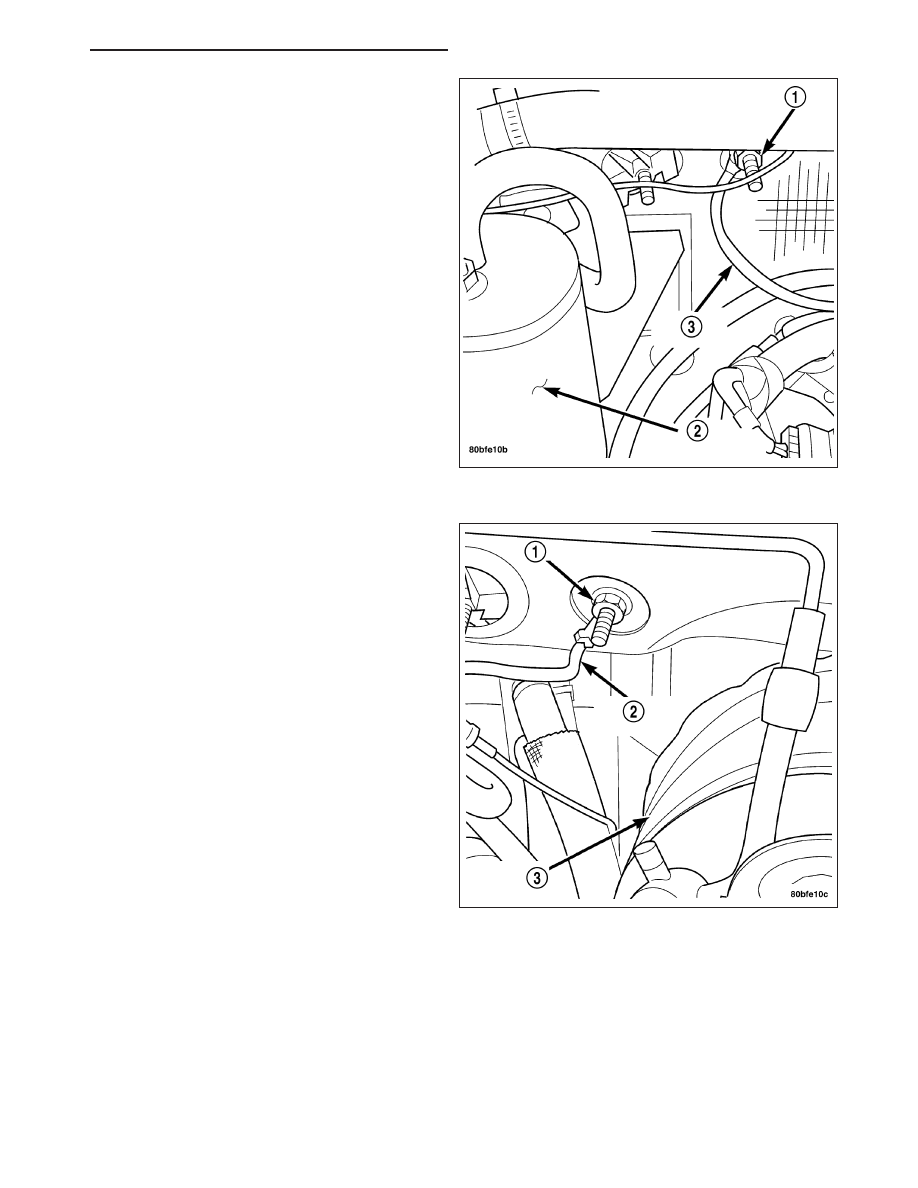

23. Connect the ground straps on the right (3)side of

the engine.

24. Connect the ground straps on the left (2) side of

the engine.

HB

ENGINE - 3.7L SERVICE INFORMATION

9 - 1091

25. Reinstall the radiator/cooling module assembly.

26. Connect lower radiator hose.

27. Connect upper radiator hose.

28. Connect throttle and speed control cables.

29. Install the heater hose assembly.

30. Install coolant recovery bottle.

31. Install the power steering pump.

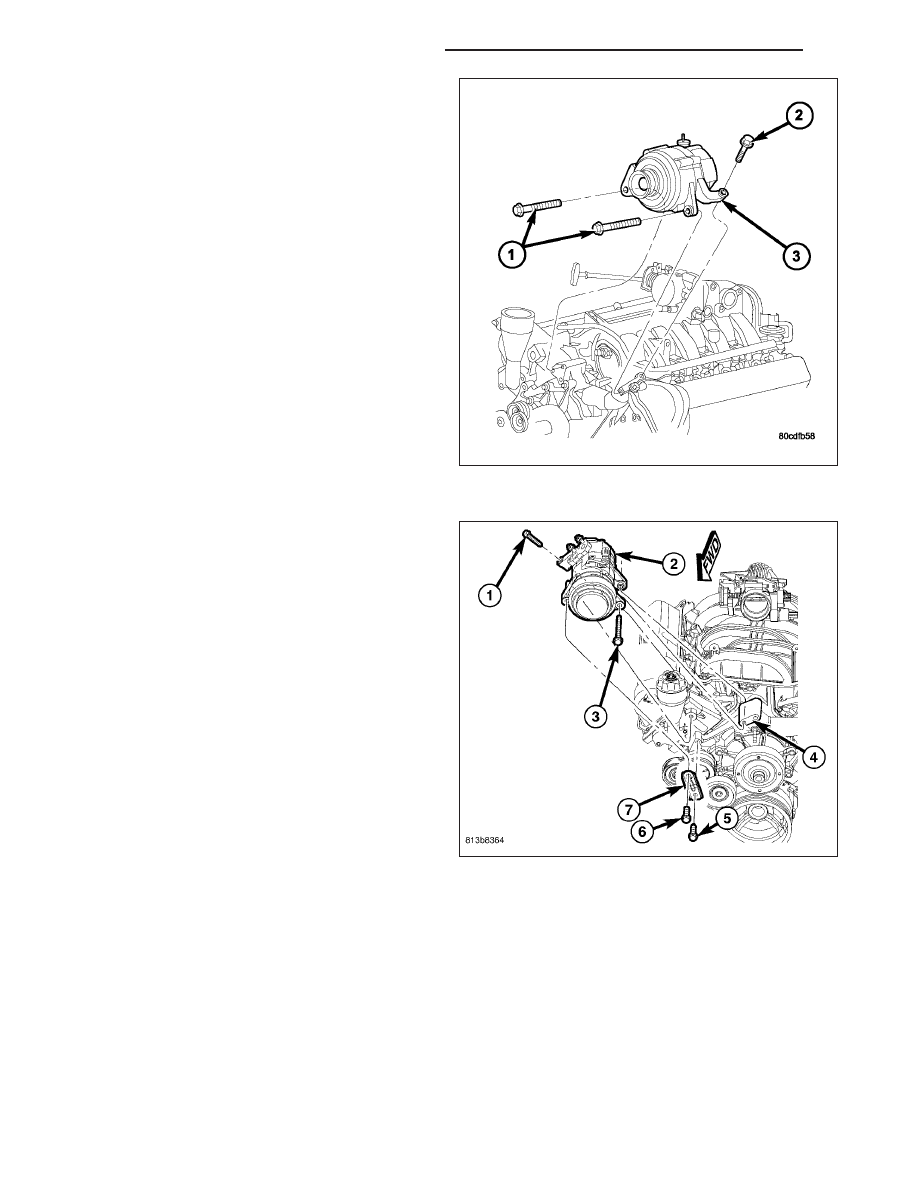

32. Install the generator (3).

33. Install the A/C compressor (2).

9 - 1092

ENGINE - 3.7L SERVICE INFORMATION

HB

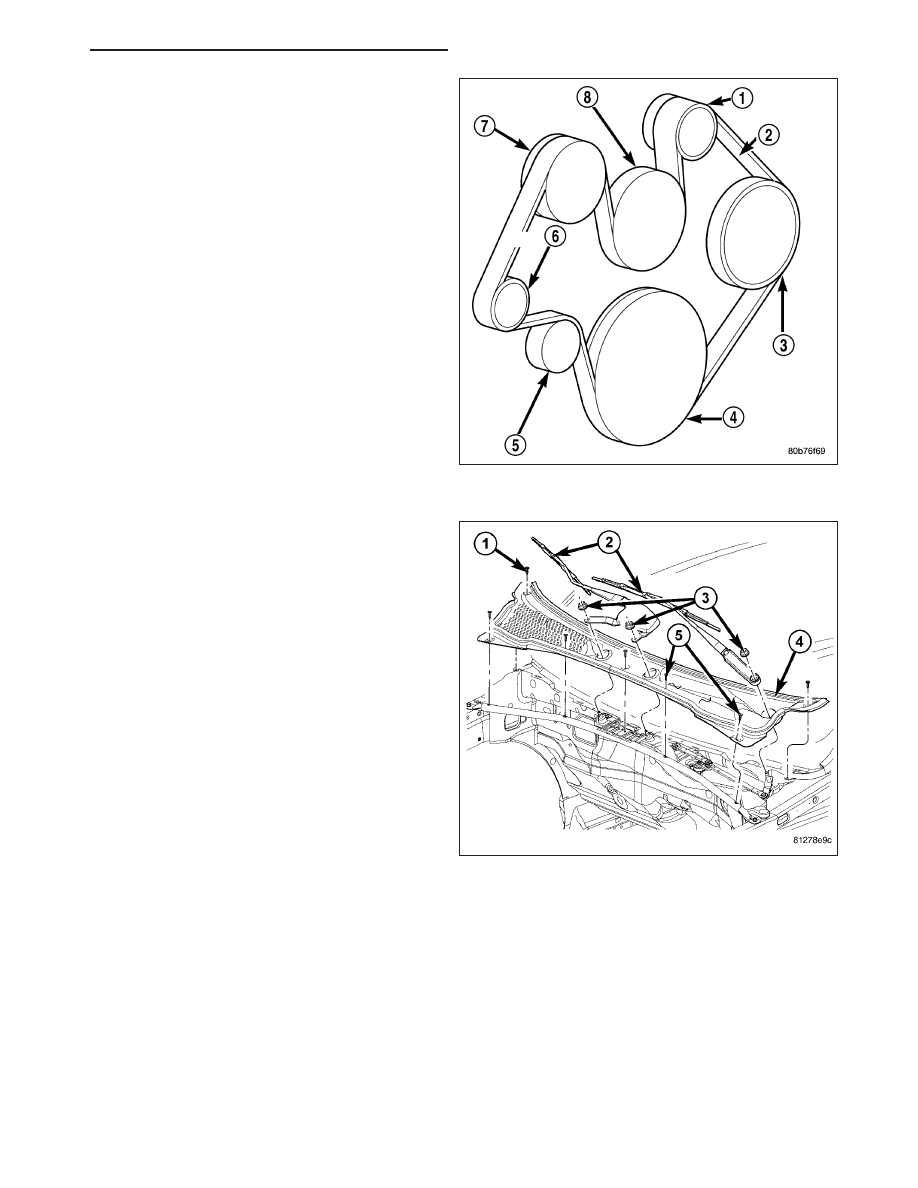

34. Install the drive belt (2).

35. Install the fan shroud with the viscous fan assem-

bly.

36. Recharge the A/C system (Refer to 24 - HEATING

& AIR CONDITIONING/PLUMBING/REFRIGER-
ANT - STANDARD PROCEDURE).

37. Install the cowl grille (4).

38. Install the air cleaner assembly.

39. Refill the engine cooling system.

40. Check and fill engine oil.

41. Connect the battery negative cable.

42. Start the engine and check for leaks.

HB

ENGINE - 3.7L SERVICE INFORMATION

9 - 1093

SPECIFICATIONS

SPECIFICATIONS - 3.7L ENGINE

GENERAL SPECIFICATIONS

DESCRIPTION

SPECIFICATION

Type

90° SOHC V6 12 Valve

Number of Cylinders

6

Firing Order

1-6-5-4-3-2

Lead Cylinder

No. 1 Left Bank

Compression Ratio

9.6:1

Max. Variation Between Cylinders

25%

Metric

Standard

Displacement

3.7 Liters

226 Cubic Inches

Bore

93.0 mm

3.66 in.

Stroke

90.8 mm

3.40 in.

Horsepower

211 @ 5200 RPM

Torque

236ft. lbs.@4000 PRM

Compression Pressure

1172-1551 kPa

170-225 psi

CYLINDER BLOCK

DESCRIPTION

SPECIFICATION

Metric

Standard

Bore Diameter

93.013 ± .0075 mm

3.6619 ± 0.0003 in.

Out of Round (MAX)

0.076 mm

0.003 in.

Taper (MAX)

0.051 mm

0.002 in.

PISTONS

DESCRIPTION

SPECIFICATION

Metric

Standard

Diameter

92.975 mm

3.6605 in.

Weight

365.0 grams

12.87 oz

Ring Groove Diameter

No. 1

85.37 - 83.13 mm

3.282 - 3.273 in

No. 2

82.833 - 83.033 mm

3.261 - 3.310 in.

No. 3

83.88 - 84.08 mm

3.302 - 3.310 in.

PISTON PINS

DESCRIPTION

SPECIFICATION

Metric

Standard

Clearance In Piston

0.006 - 0.015 mm

0.0002 - 0.0005 in.

Diameter

24.017 - 24.020 mm

0.9455 - 0.9456 in.
