GEAR-PINION/RING

REMOVAL

NOTE: The ring gear and pinion are serviced in a
matched set. Never replace one gear without
replacing the other matching gear.

1. Remove differential from axle housing.

2. Place differential case in a vise with soft jaw.

3. Remove ring gear bolts.

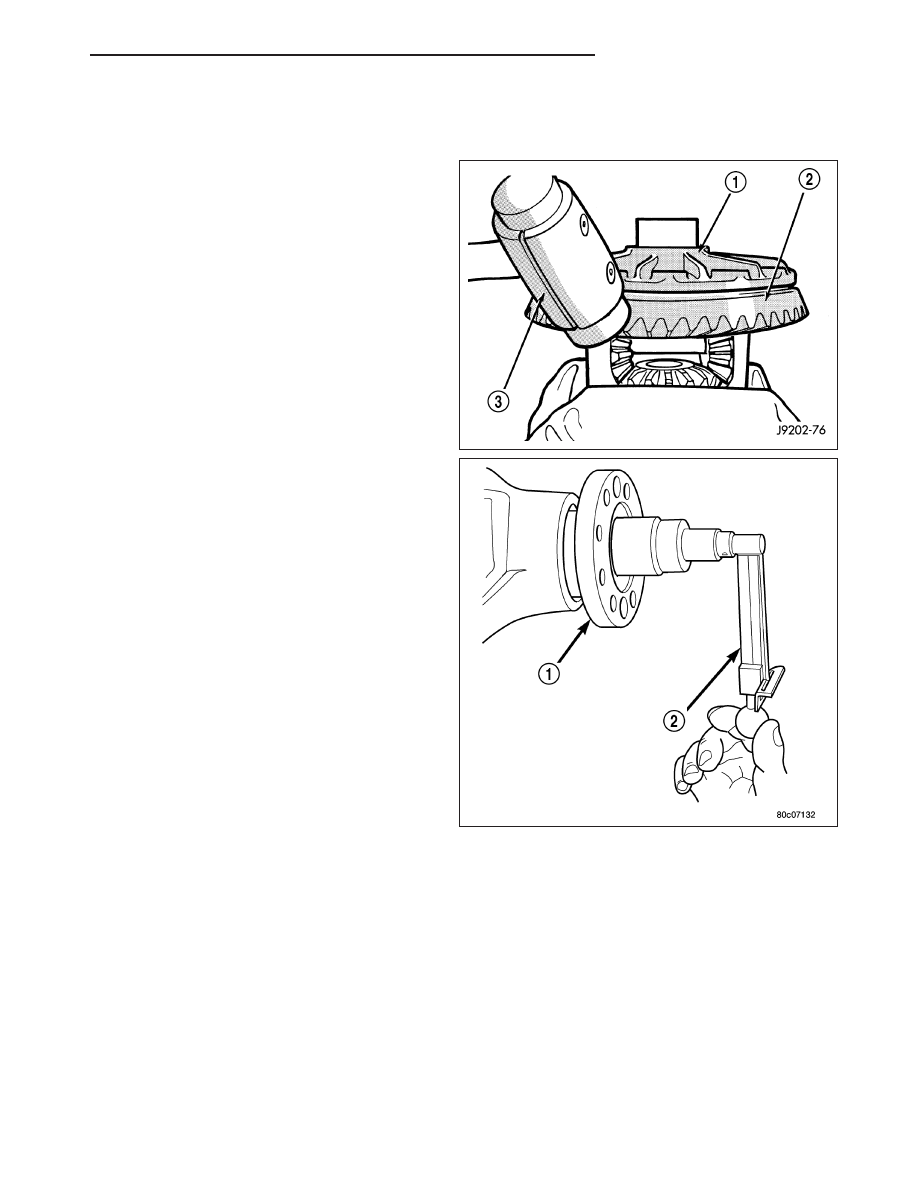

4. Drive ring gear (2) from differential case (1) with a

soft hammer.

5. Remove propeller shaft.

6. Rotate companion flange and verify flange rotates

smoothly.

7. Record pinion rotating torque with an inch pound

torque wrench (2) for installation reference.

HB

FRONT AXLE - C205F

3 - 63

8. Install bolts into two of the threaded holes in the

companion flange 180° apart.

9. Position Holder 6719 against the companion flange

and install a bolt and washer into one of the
remaining threaded holes. Tighten the bolts so that
the Holder 6719 is held to the flange.

10. Remove pinion nut.

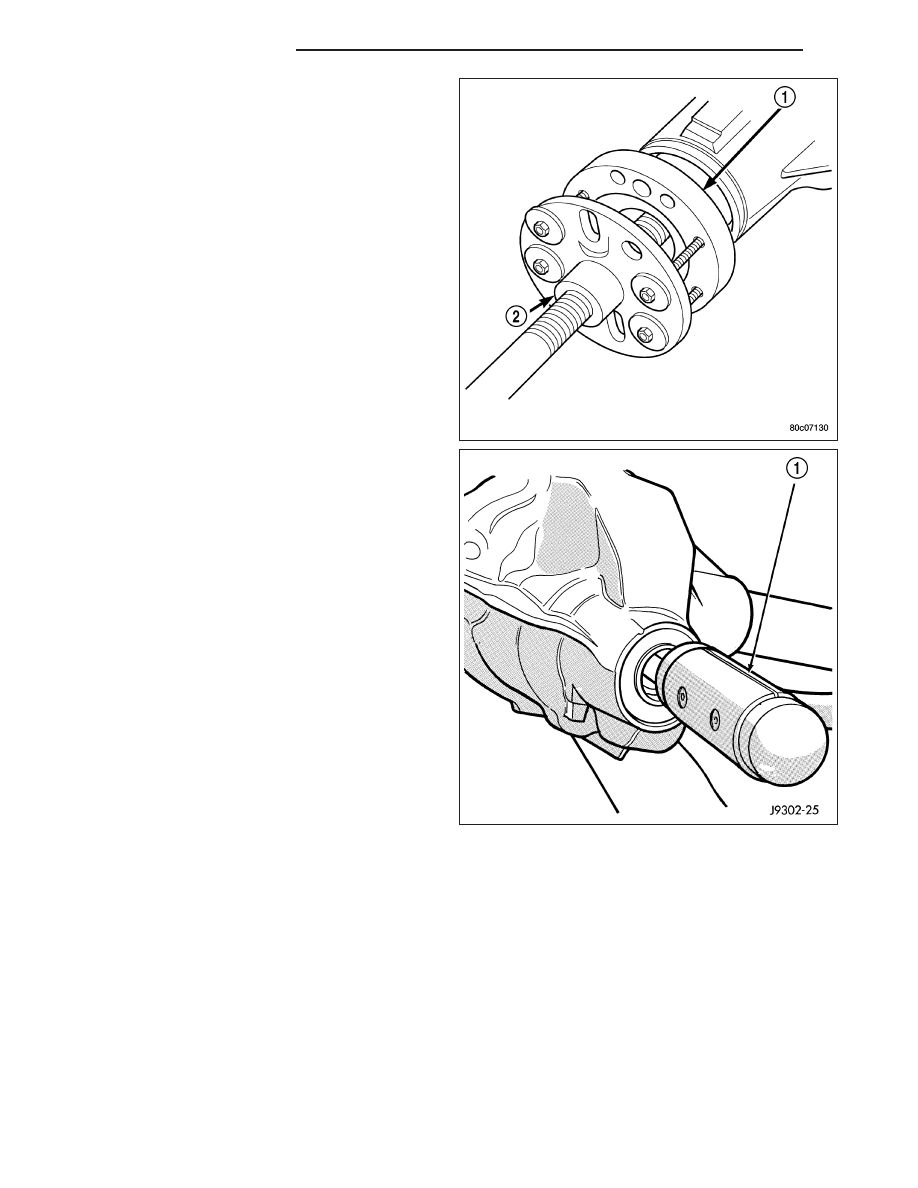

11. Remove companion flange (1) with Remover

C-452 (2).

12. Remove pinion from differential housing with a

hammer (1).

3 - 64

FRONT AXLE - C205F

HB

13. Remove pinion seal with a pry tool or a slide

hammer mounted screw.

14. Remove oil slinger, if equipped, and front pinion

bearing.

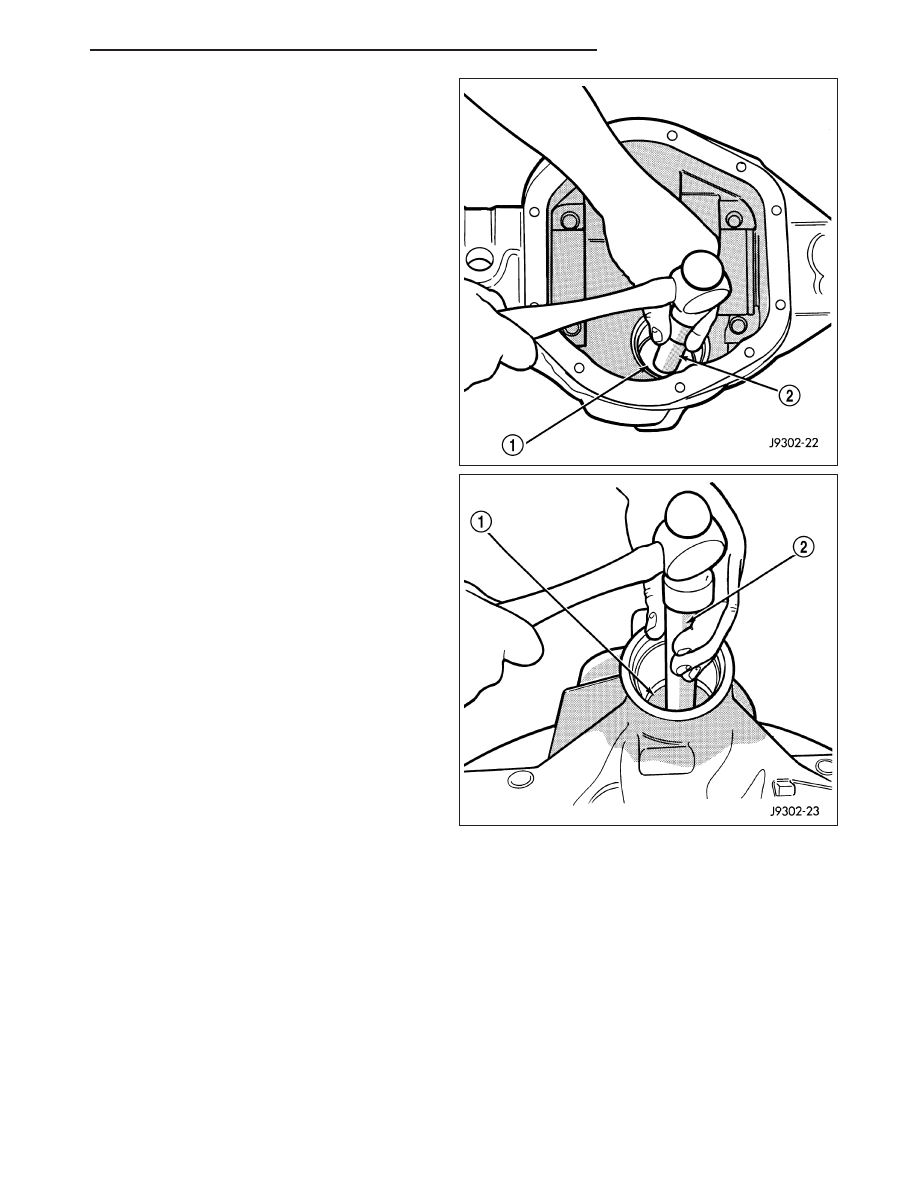

15. Remove front pinion bearing cup with Remover

D-103 (1) and Handle C-4171 (2).

16. Remove rear pinion bearing cup with Remover

8401 (1) and Handle C-4171 (2).

HB

FRONT AXLE - C205F

3 - 65

17. Remove collapsible preload spacer (1).

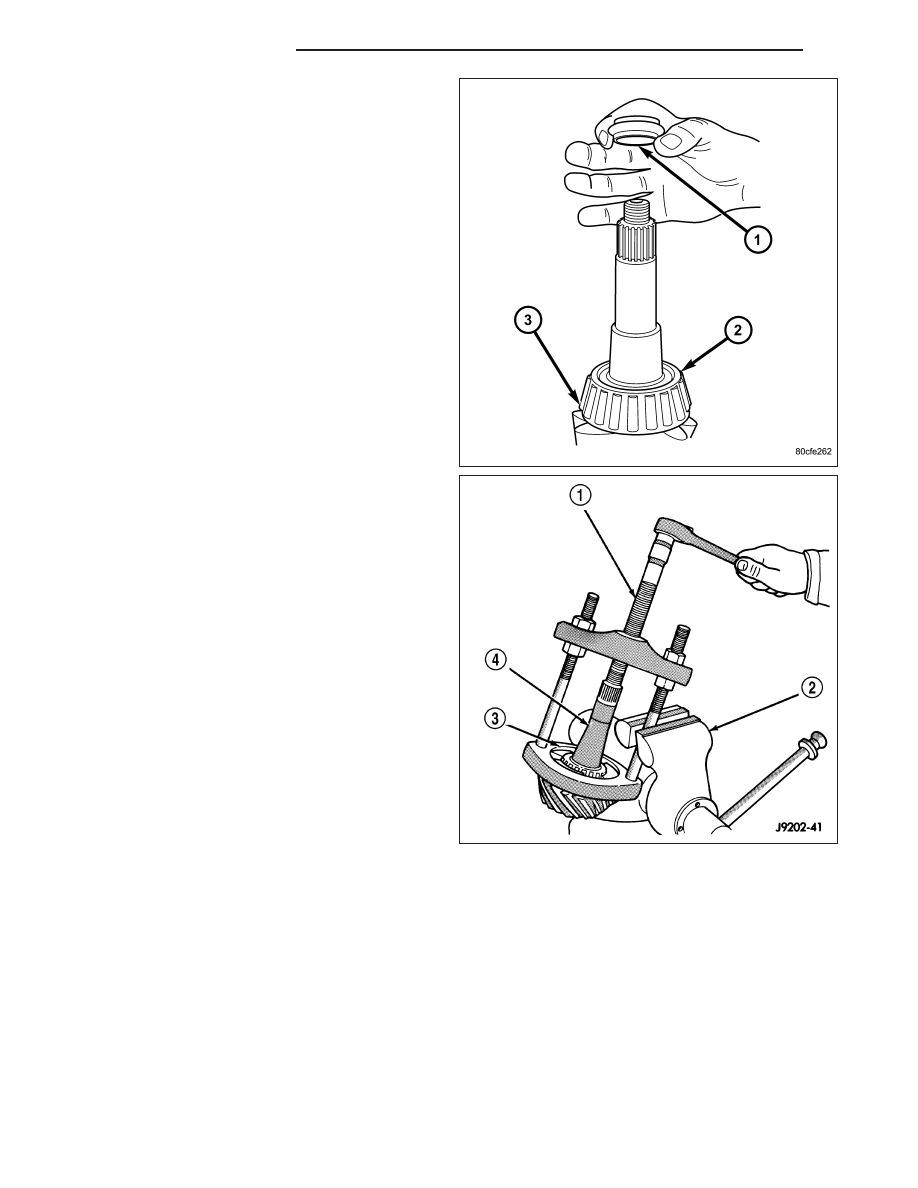

18. Remove rear pinion bearing from pinion shaft (4)

with Puller C-293-PA (1) and Adapters C-293-42
(3).

19. Remove depth shims from pinion shaft and record

shim thickness.
