Dodge Dakota (R1). Manual - part 446

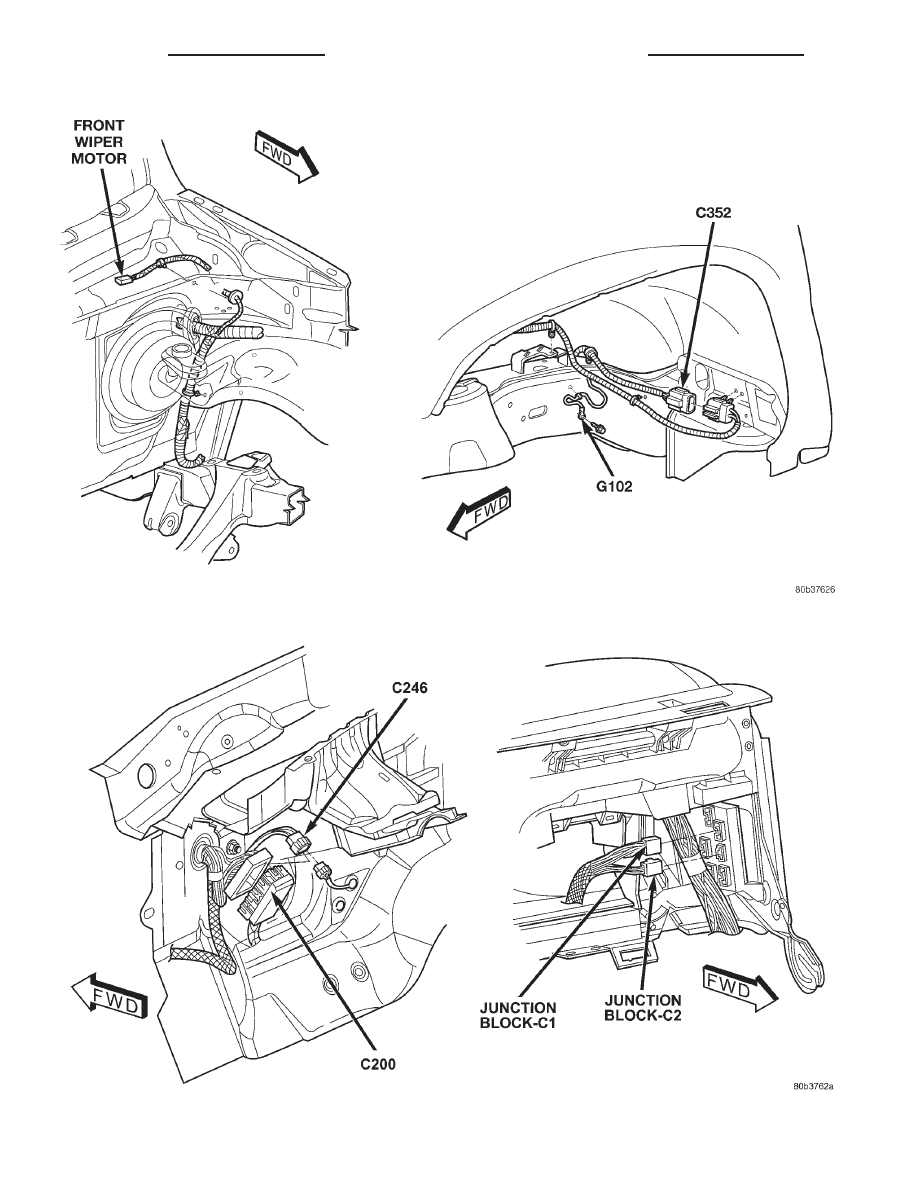

Fig. 6 LEFT FENDER AREA

Fig. 7 KICK PANEL AREAS

8Wa - 90 - 12

8W-90 CONNECTOR/GROUND LOCATIONS

R1

CONNECTOR/GROUND LOCATIONS (Continued)

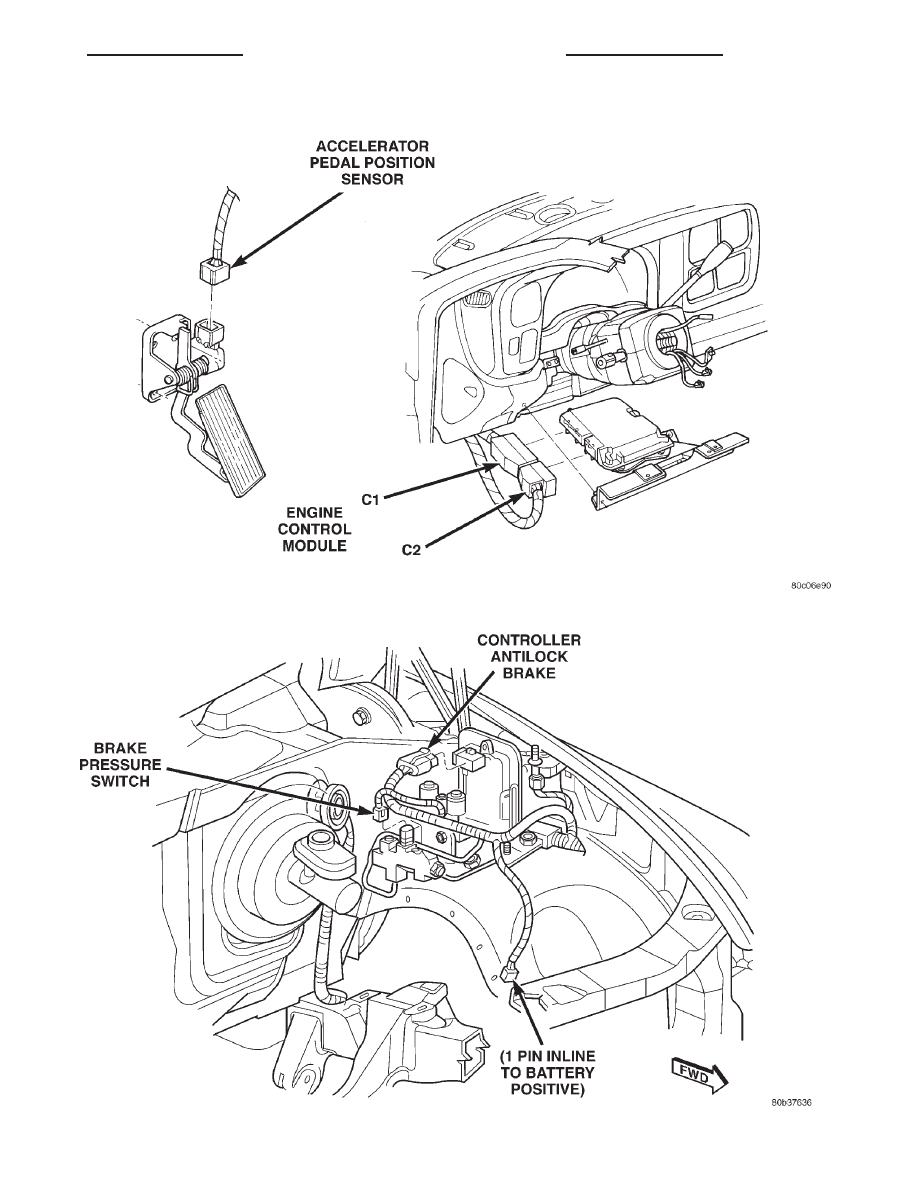

Fig. 8 UNDER DASH (DIESEL)

Fig. 9 ANTILOCK BRAKE CONNECTORS

R1

8W-90 CONNECTOR/GROUND LOCATIONS

8Wa - 90 - 13

CONNECTOR/GROUND LOCATIONS (Continued)

Fig.

10

ENGINE

LEFT

SIDE

2.5L

(DIESEL)

8Wa - 90 - 14

8W-90 CONNECTOR/GROUND LOCATIONS

R1

CONNECTOR/GROUND LOCATIONS (Continued)

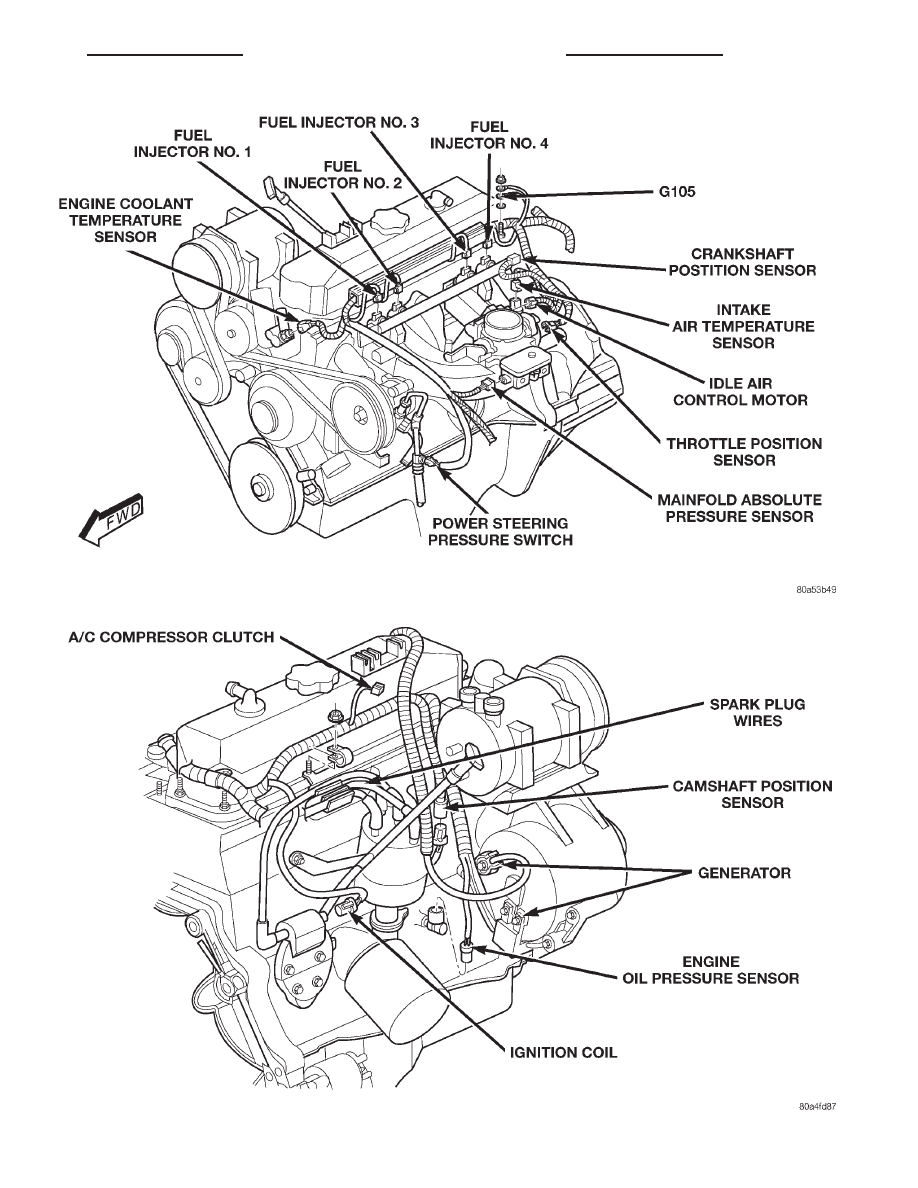

Fig. 11 ENGINE LEFT SIDE 2.5L (GAS)

Fig. 12 ENGINE RIGHT SIDE 2.5L (GAS)

R1

8W-90 CONNECTOR/GROUND LOCATIONS

8Wa - 90 - 15

CONNECTOR/GROUND LOCATIONS (Continued)
