Dodge Dakota (R1). Manual - part 399

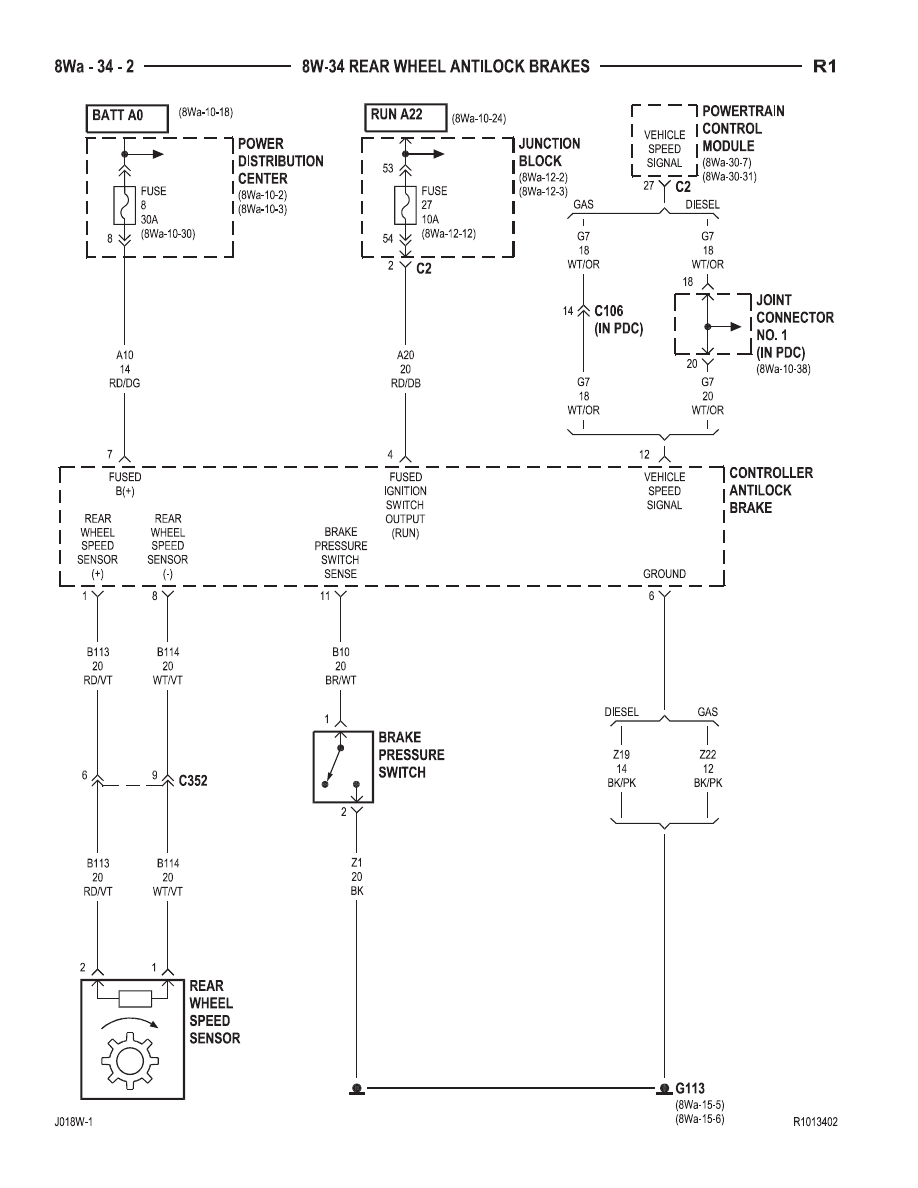

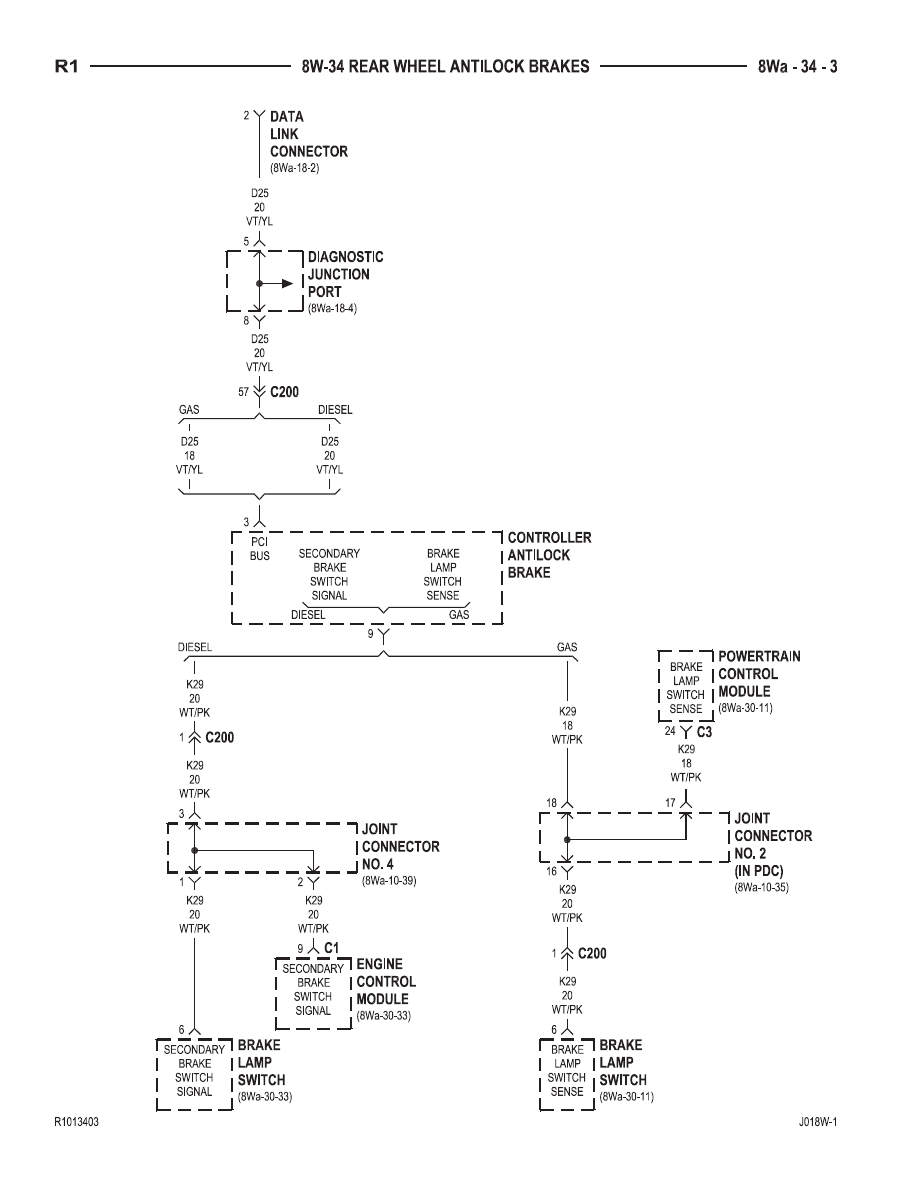

8W-34 REAR WHEEL ANTILOCK BRAKES

Component

Page

Brake Lamp Switch . . . . . . . . . . . . . . . . . 8Wa-34-3
Brake Pressure Switch . . . . . . . . . . . . . . . 8Wa-34-2
Controller Antilock Brake . . . . . . . . . . . 8Wa-34-2, 3
Data Link Connector . . . . . . . . . . . . . . . . . 8Wa-34-3
Diagnostic Junction Port . . . . . . . . . . . . . . 8Wa-34-3
Engine Control Module . . . . . . . . . . . . . . . 8Wa-34-3
Fuse 8 (PDC) . . . . . . . . . . . . . . . . . . . . . . . 8Wa-34-2
Fuse 27 (JB) . . . . . . . . . . . . . . . . . . . . . . . 8Wa-34-2
G113 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8Wa-34-2

Component

Page

Joint Connector No. 1 . . . . . . . . . . . . . . . . 8Wa-34-2
Joint Connector No. 2 . . . . . . . . . . . . . . . . 8Wa-34-3
Joint Connector No. 4 . . . . . . . . . . . . . . . . 8Wa-34-3
Junction Block . . . . . . . . . . . . . . . . . . . . . 8Wa-34-2
Power Distribution Center . . . . . . . . . . . . 8Wa-34-2
Powertrain Control Module . . . . . . . . . . 8Wa-34-2, 3
Rear Wheel Speed Sensor . . . . . . . . . . . . . 8Wa-34-2

R1

8W-34 REAR WHEEL ANTILOCK BRAKES

8Wa - 34 - 1
