Dodge Dakota (R1). Manual - part 90

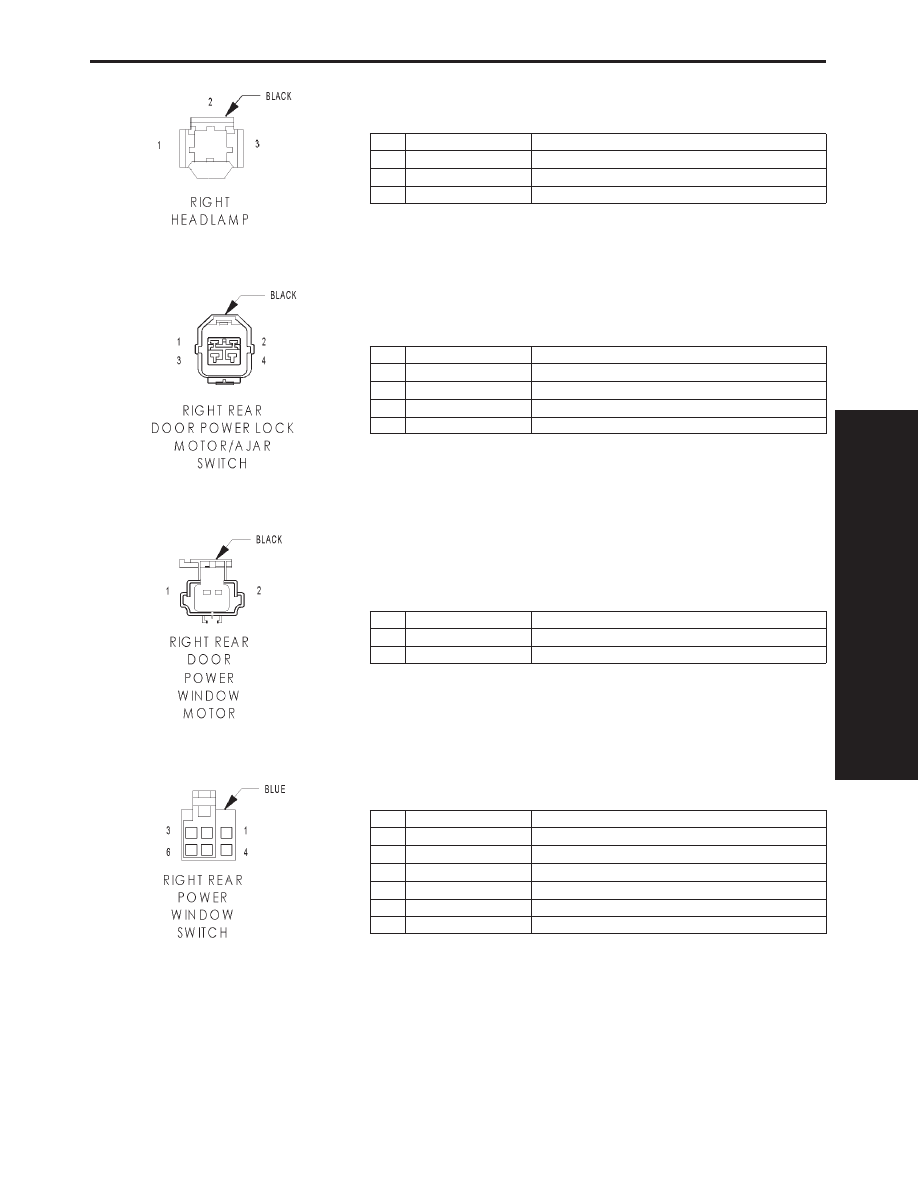

RIGHT HEADLAMP - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L34 18RD/OR

RIGHT HIGH BEAM DRIVER

2

L44 18VT/RD

RIGHT LOW BEAM DRIVER

3

Z1 18BK

GROUND

RIGHT REAR DOOR POWER LOCK MOTOR/AJAR SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G74 18TN/RD

PASSENGER DOOR AJAR SWITCH SENSE

2

Z2 20BK/LG

GROUND

3

P34 16PK/BK

DOOR UNLOCK RELAY OUTPUT

4

P33 16OR/BK

DOOR LOCK RELAY OUTPUT

RIGHT REAR DOOR POWER WINDOW MOTOR - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Q24 14DG

RIGHT REAR WINDOW DRIVER (DOWN)

2

Q14 14GY

RIGHT REAR WINDOW DRIVER (UP)

RIGHT REAR POWER WINDOW SWITCH - BLUE 6 WAY

CAV

CIRCUIT

FUNCTION

1

Q14 14GY

RIGHT REAR WINDOW DRIVER (UP)

2

Q28 14DG/WT

RIGHT REAR WINDOW DRIVER (UP)

3

-

-

4

Q18 14GY/BK

RIGHT REAR WINDOW DRIVER (DOWN)

5

Q24 14DG

RIGHT REAR WINDOW DRIVER (DOWN)

6

Q1 14YL

WINDOW SWITCH FEED

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

357

CONNECTOR PINOUTS

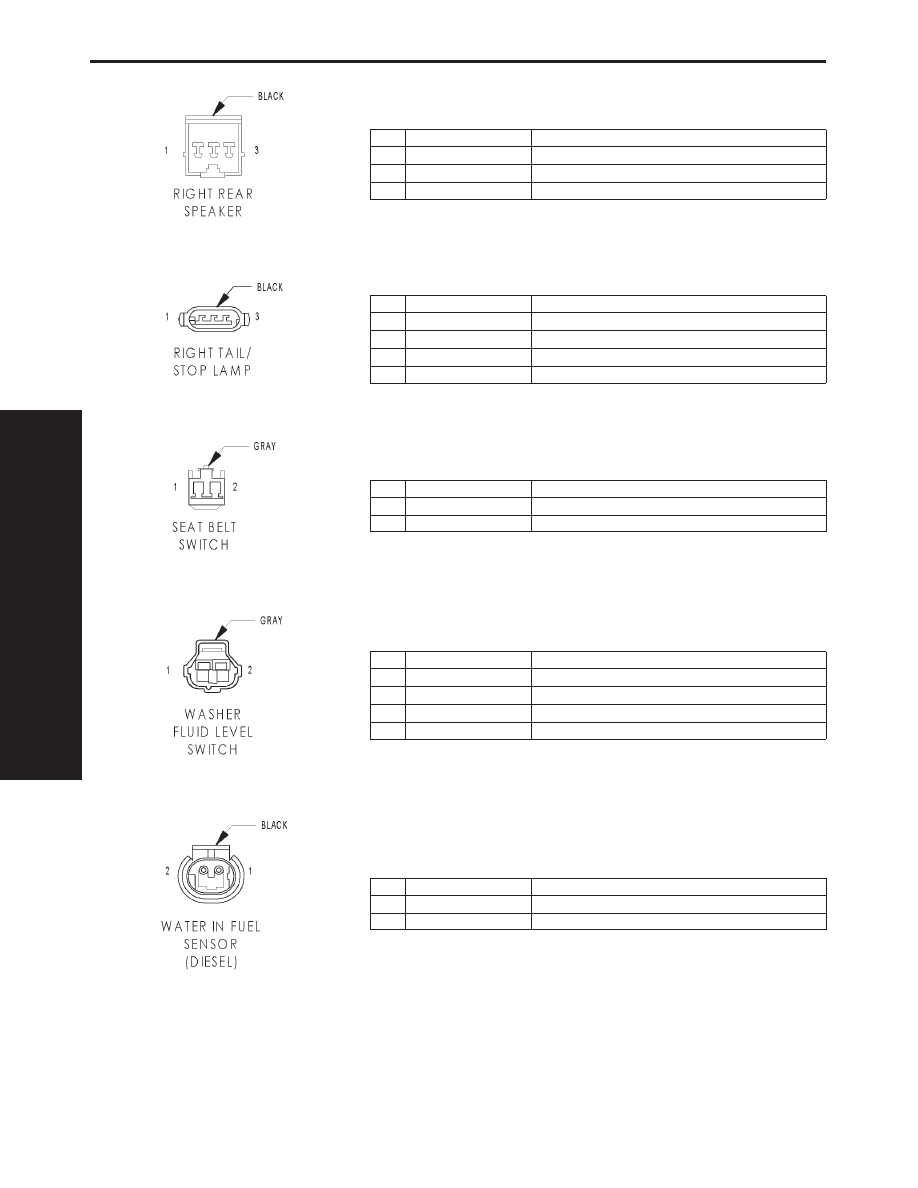

RIGHT REAR SPEAKER - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

X52 18DB/WT

RIGHT REAR SPEAKER (+)

2

-

-

3

X58 18DB/OR

RIGHT REAR SPEAKER (-)

RIGHT TAIL/STOP LAMP - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

L50 14WT/TN (GAS)

BRAKE LAMP SWITCH OUTPUT

1

L50 14WT/TN (DIESEL)

PRIMARY BRAKE SWITCH SIGNAL

2

L7 20BK/YL

PARK LAMP RELAY OUTPUT

3

Z1 20BK

GROUND

SEAT BELT SWITCH - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z2 20BK/LG

GROUND

2

G13 20DB/RD

SEAT BELT INDICATOR DRIVER

WASHER FLUID LEVEL SWITCH - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

G29 18BK/TN (DIESEL)

WASHER FLUID SWITCH SENSE

1

Z1 18BK (GAS)

GROUND

2

Z1 18BK (DIESEL)

GROUND

2

G29 18BK (GAS)

WASHER FLUID SWITCH SENSE

WATER IN FUEL SENSOR (DIESEL) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

G123 18DG/WT

WATER IN FUEL SENSOR SIGNAL

2

K4 18BK/LB

SENSOR GROUND

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

358

CONNECTOR PINOUTS

10.0

SCHEMATIC DIAGRAMS

10.1

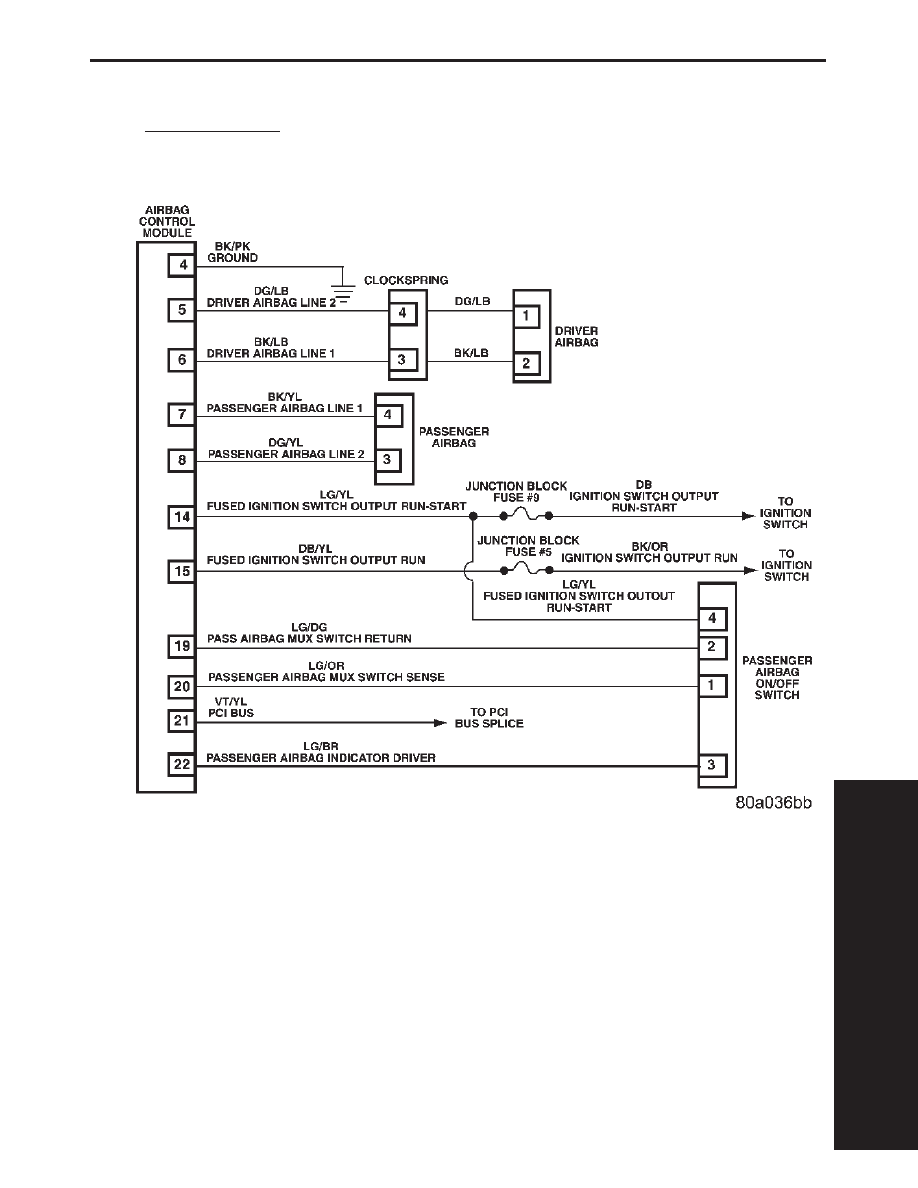

AIRBAG SYSTEM

10.1.1

2-DOOR MODEL

S

C

H

E

M

A

T

I

C

D

I

A

G

R
A

M

S

359

SCHEMATIC DIAGRAMS

10.1.2

4-DOOR MODEL

S

C

H

E

M

A

T

I

C

D

I

A

G

R
A

M

S

360

SCHEMATIC DIAGRAMS
