P0706-TRANSMISSION RANGE SENSOR RATIONALITY (CONTINUED)

4.

MONITOR TRS SENSE CIRCUITS

Reconnect all disconnected connectors. Turn the ignition on, engine not running.

With the scan tool, monitor the TRS Sense circuits - C1 through C4.

Move the shift lever through all gear positions, pausing momentarily in each gear position. Watch for one of the
circuits to not change state.

Select the circuit that did not change state.

TRS (T1) sense (C4)

Go To 5

TRS (T3) sense (C3)

Go To 8

TRS (T41) sense (C1)

Go To 11

TRS (T42) sense (C2)

Go To 14

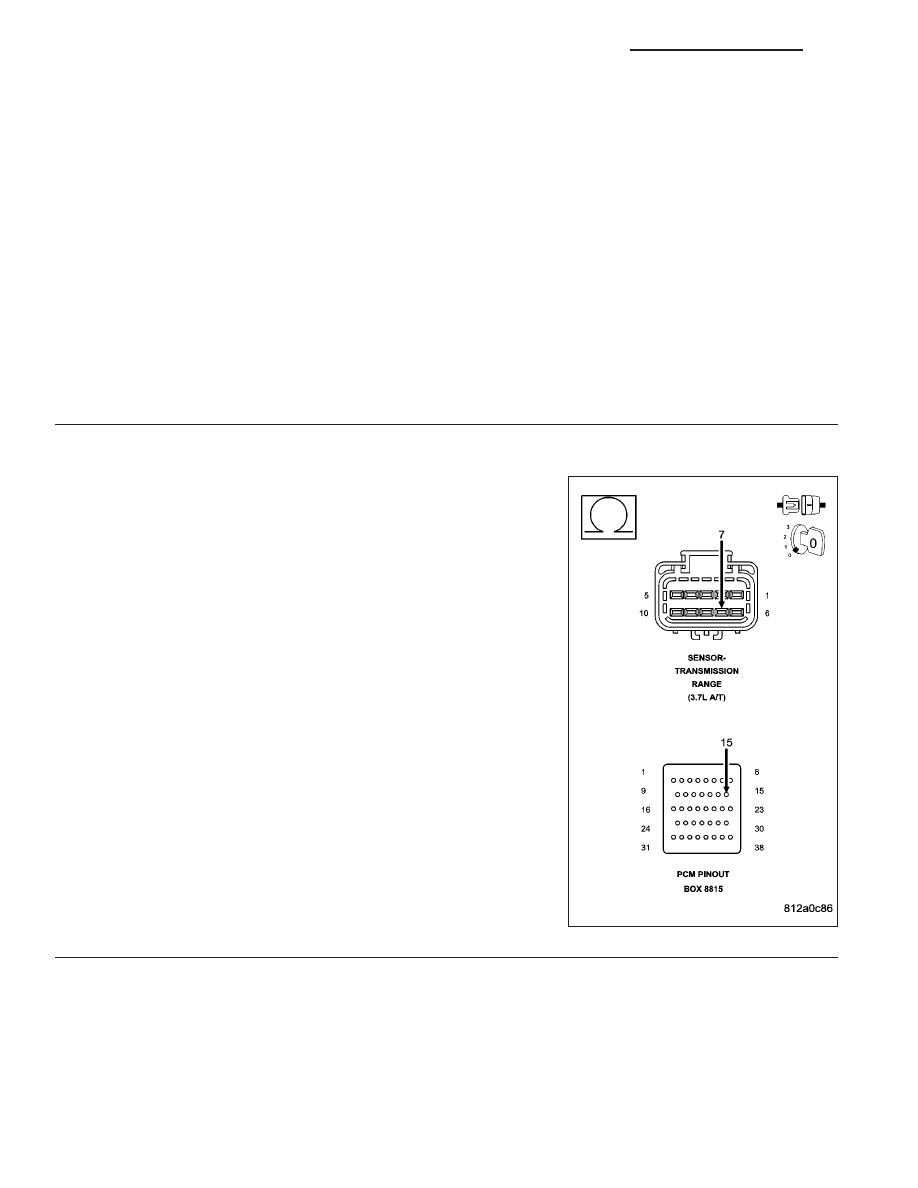

5.

TRS (T1) SENSE CIRCUIT OPEN

Turn the ignition off to the lock position.

Disconnect the TRS harness connector.

Disconnect the PCM C4 harness connector.

NOTE: Check connectors - Clean/repair as necessary.

CAUTION: Do not probe the PCM harness connectors. Probing
the PCM harness connectors will damage the PCM terminals
resulting in poor terminal to pin connection. Install Miller Tool
#8815 to perform diagnosis.
Measure the resistance of the TRS (T1) Sense circuit from the appro-
priate terminal of special tool #8815 to the TRS harness connector.

Is the resistance above 5.0 ohms?

Yes

>> Repair the TRS (T1) Sense circuit for an open.

Go To 19

No

>> Go To 6

21 - 92

AUTOMATIC TRANSMISSION 42RLE - ELECTRICAL DIAGNOSTICS

ND

P0706-TRANSMISSION RANGE SENSOR RATIONALITY (CONTINUED)

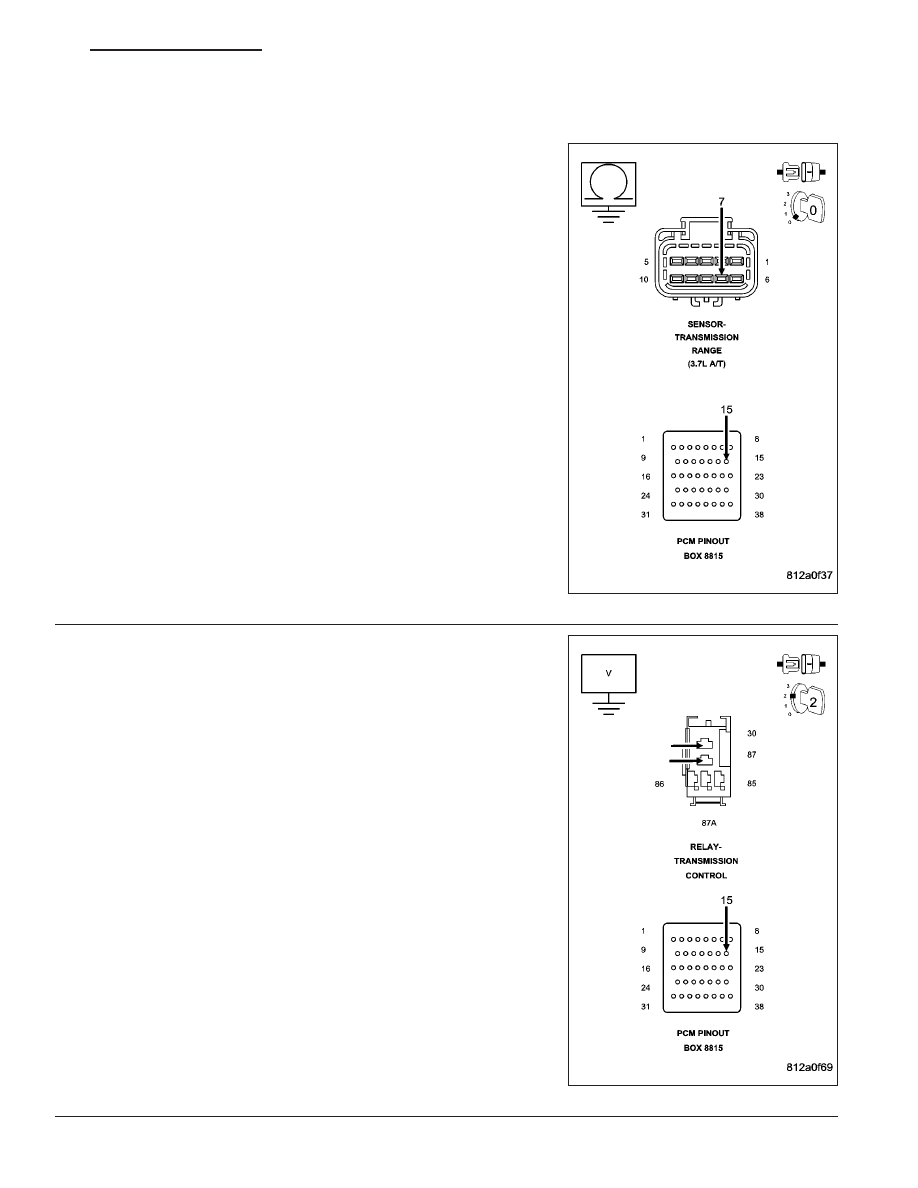

6.

TRS (T1) SENSE CIRCUIT SHORT TO GROUND

Measure the resistance between ground and the TRS (T1) Sense cir-
cuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the TRS (T1) Sense circuit for a short to ground.

Go To 19

No

>> Go To 7

7.

TRS (T1) SENSE CIRCUIT SHORT TO VOLTAGE

Remove the Transmission Control Relay from the PDC.

NOTE: Check connectors - Clean/repair as necessary.
Connect a jumper wire between the (A104) Fused B+ circuit and the
(T16) Transmission Control Relay Output circuit in the Transmission
Control Relay connector.

Ignition on, engine not running.

Measure the voltage of the TRS (T1) Sense circuit at the appropriate
terminal of special tool #8815.

Is the voltage above 0.5 volt?

Yes

>> Repair the TRS (T1) Sense circuit for a short to voltage.

Go To 19

No

>> Go To 17

ND

AUTOMATIC TRANSMISSION 42RLE - ELECTRICAL DIAGNOSTICS

21 - 93

P0706-TRANSMISSION RANGE SENSOR RATIONALITY (CONTINUED)

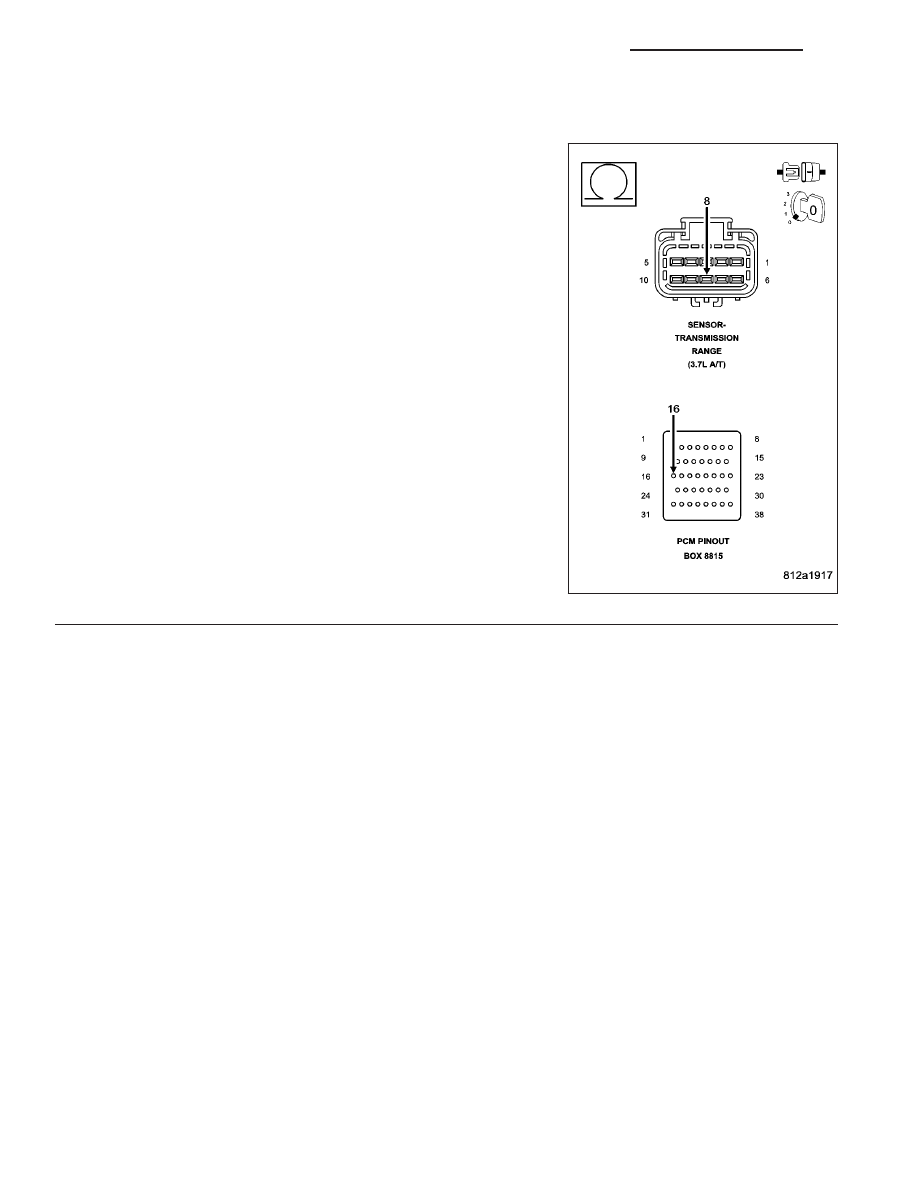

8.

TRS (T3) SENSE CIRCUIT OPEN

Turn the ignition off to the lock position.

Disconnect the TRS harness connector.

Disconnect the PCM C4 harness connector.

NOTE: Check connectors - Clean/repair as necessary.

CAUTION: Do not probe the PCM harness connectors. Probing
the PCM harness connectors will damage the PCM terminals
resulting in poor terminal to pin connection. Install Miller Tool
#8815 to perform diagnosis.
Measure the resistance of the TRS (T3) Sense circuit from the appro-
priate terminal of special tool #8815 to the TRS harness connector.

Is the resistance above 5.0 ohms?

Yes

>> Repair the TRS (T3) Sense circuit for an open.

Go To 19

No

>> Go To 9

21 - 94

AUTOMATIC TRANSMISSION 42RLE - ELECTRICAL DIAGNOSTICS

ND

P0706-TRANSMISSION RANGE SENSOR RATIONALITY (CONTINUED)

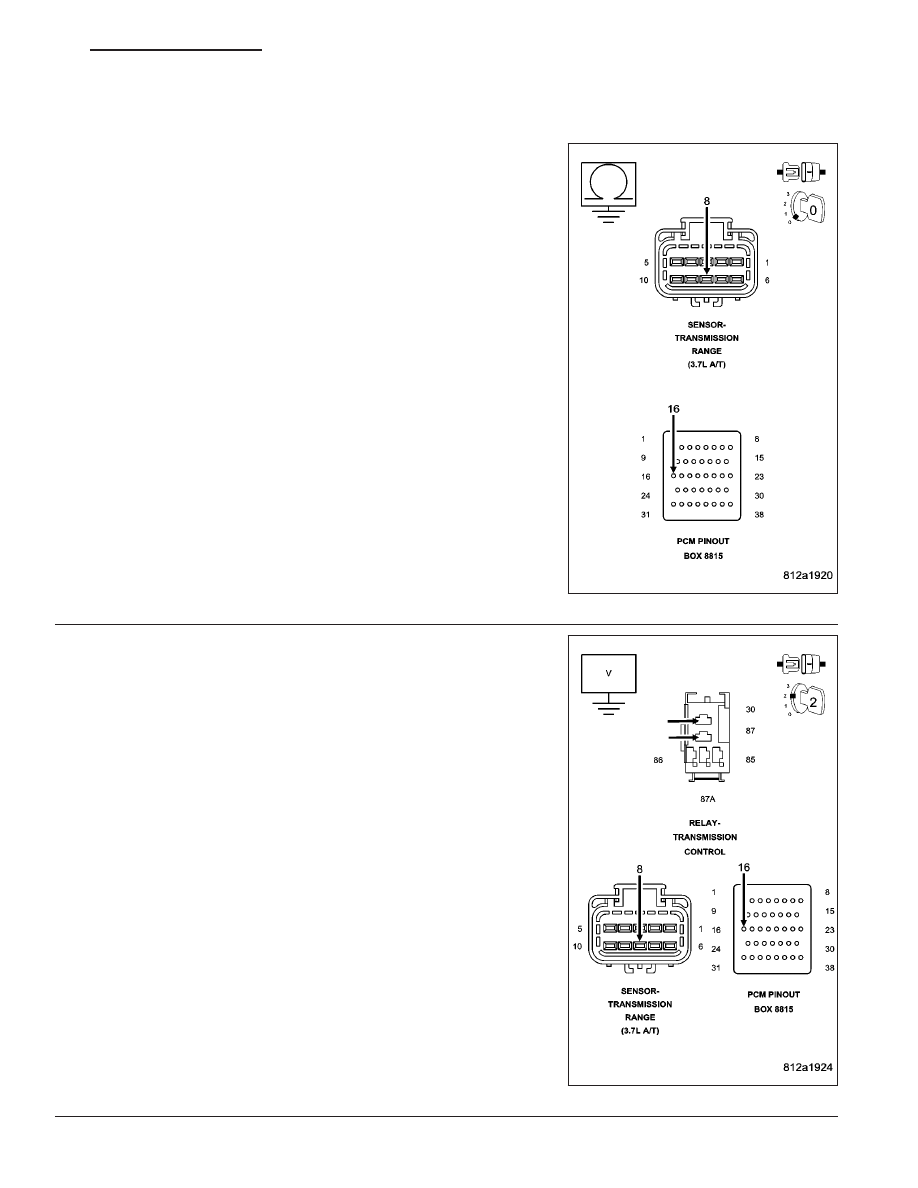

9.

TRS (T3) SENSE CIRCUIT SHORT TO GROUND

Measure the resistance between ground and the TRS (T3) Sense cir-
cuit.

Is the resistance below 5.0 ohms?

Yes

>> Repair the TRS (T3) Sense circuit for a short to ground.

Go To 19

No

>> Go To 10

10.

TRS (T3) SENSE CIRCUIT SHORT TO VOLTAGE

Remove the Transmission Control Relay.

NOTE: Check connectors - Clean/repair as necessary.
Connect a jumper wire between the (A104) Fused B+ circuit and the
(T16) Transmission Control Relay Output circuit in the Transmission
Control Relay connector.

Ignition on, engine not running.

Measure the voltage of the TRS (T3) Sense circuit.

Is the voltage above 0.5 volt?

Yes

>> Repair the TRS (T3) Sense circuit for a short to voltage.

Go To 19

No

>> Go To 17

ND

AUTOMATIC TRANSMISSION 42RLE - ELECTRICAL DIAGNOSTICS

21 - 95
