VALVE SPRING

DESCRIPTION

SPECIFICATION

Metric

Standard

Free Length (Approx)

Intake

48.18 mm

1.896 in.

Exhaust - w/damper

48.2 mm

1.897 in.

Spring Force (Valve Closed)

Intake

332.0 - 368.0 N @ 40.12 mm

74.63 - 82.72 lbs. @ 1.5795 in.

Exhaust - (without damper)

356 - 394 N @ 39.12 mm

80.031 - 88.57 lbs. @ 1.54 in.

Spring Force (Valve Open)

Intake

948.0 - 1038.0 N @ 28.12 mm

213.2 - 233.8 lbs. @ 1.107 in.

Exhaust - without damper

974 - 956 N @ 27.12 mm

218.8 - 215.1 lbs. @ 1.067 in.

Number of Coils

Intake

7.30

Exhaust

7.15

Wire Diameter

Intake

4.77 × 3.80mm

0.1878 × 0.1496 in.

Exhaust

4.66 × 3.72mm

0.1843 × .1464 in.

Installed Height (Spring Seat to
Bottom of Retainer)

Nominal

Intake

40.12 mm

1.579 in.

Exhaust - w/damper

40.12 mm

1.579 in.

CYLINDER HEAD

DESCRIPTION

SPECIFICATION

Metric

Standard

Gasket Thickness (Compressed)

0.7 mm

(0.0276 in.)

Valve Seat Angle

44.5° - 45.0°

Valve Seat Runout (MAX)

0.051 mm

0.002 in.

Valve Seat Width

Intake

1.75 - 2.36 mm

0.0698 - 0.0928 in.

Exhaust

1.71 - 2.32 mm

0.0673 - 0.0911 in.

Guide Bore Diameter (Std.)

6.975 - 7.00 mm

0.2747 - 0.2756 in.

Cylinder Head Warpage (Flatness)

0.0508 mm

0.002 in.

9 - 790

ENGINE - 3.7L SERVICE INFORMATION

ND

OIL PUMP

DESCRIPTION

SPECIFICATION

Metric

Standard

Clearance Over Rotors/End Face

(MAX)

0.095 mm

0.0038 in.

Cover Out - of -Flat (MAX)

0.025 mm

0.001 in.

Inner and Outer Rotor Thickness

12.02 mm

0.4731 in.

Outer Rotor to pocket (Diametral)

clearance (MAX)

.235 mm

.0093 in.

Outer Rotor Diameter (MIN)

85.925 mm

0.400 in.

Tip Clearance Between Rotors

(MAX)

0.150 mm

0.006 in.

OIL PRESSURE

SPECIFICATION

SPECIFICATION

Metric

Standard

At Curb Idle Speed (MIN)*

25 kPa

4 psi

@ 3000 rpm

170 - 758 kPa

25 - 110 psi

* CAUTION: If pressure is zero at curb idle, DO NOT run engine at 3000 rpm.

TORQUE

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Camshaft

Non - Oiled Sprocket Bolt

122

90

-

Bearing Cap Bolts

11

-

100

Counterbalance Shaft Retaining Bbolt

28

-

250

Timing Chain Cover Bolts

58

43

-

Connecting Rod Cap Bolts

27

20

-

PLUS 90° TURN

Bed Plate Bolts

Refer to Procedure

Crankshaft Damper Bolt

175

130

-

Cylinder Head Bolts

M11 Bolts

Refer To Procedure

M8 Bolts

Refer To Procedure

Cylinder Head Cover Bolts

12

-

105

Exhaust Manifold Bolts

25

18

-

Exhaust Manifold Heat Shield Nuts

8

-

72

Then loosen 45°

Flexplate Bolts

95

70

-

Engine Mount Bracket to Block Bolts

61

45

-

Rear Mount to Transmission Bolts

46

34

-

Generator Mounting Bolts

M10 Bolts

54

40

-

M8 Bolts

28

-

250

ND

ENGINE - 3.7L SERVICE INFORMATION

9 - 791

DESCRIPTION

N·m

Ft. Lbs.

In. Lbs.

Intake Manifold Bolts

12

-

105

Refer to Procedure for Tightening Sequence

Oil Pan Bolts

15

-

130

Oil Pan Drain Plug

34

25

-

Oil Pump Bolts

28

-

250

Oil Pump Cover Bolts

12

-

105

Oil Pickup Tube Bolt and Nut

28

-

250

Oil Dipstick Tube to Engine Block Bolt

15

-

130

Oil Fill Tube Bolts

12

-

105

Timing Chain Guide Bolts

28

-

250

Timing Chain Tensioner Arm

28

-

250

Hydraulic Tensioner Bolts

28

-

250

Timing Chain Primary Tensioner Bolts

28

-

250

Timing Drive Idler Sprocket Bolt

34

25

-

Thermostat Housing Bolts

12

-

105

Water Pump Bolts

58

43

-

9 - 792

ENGINE - 3.7L SERVICE INFORMATION

ND

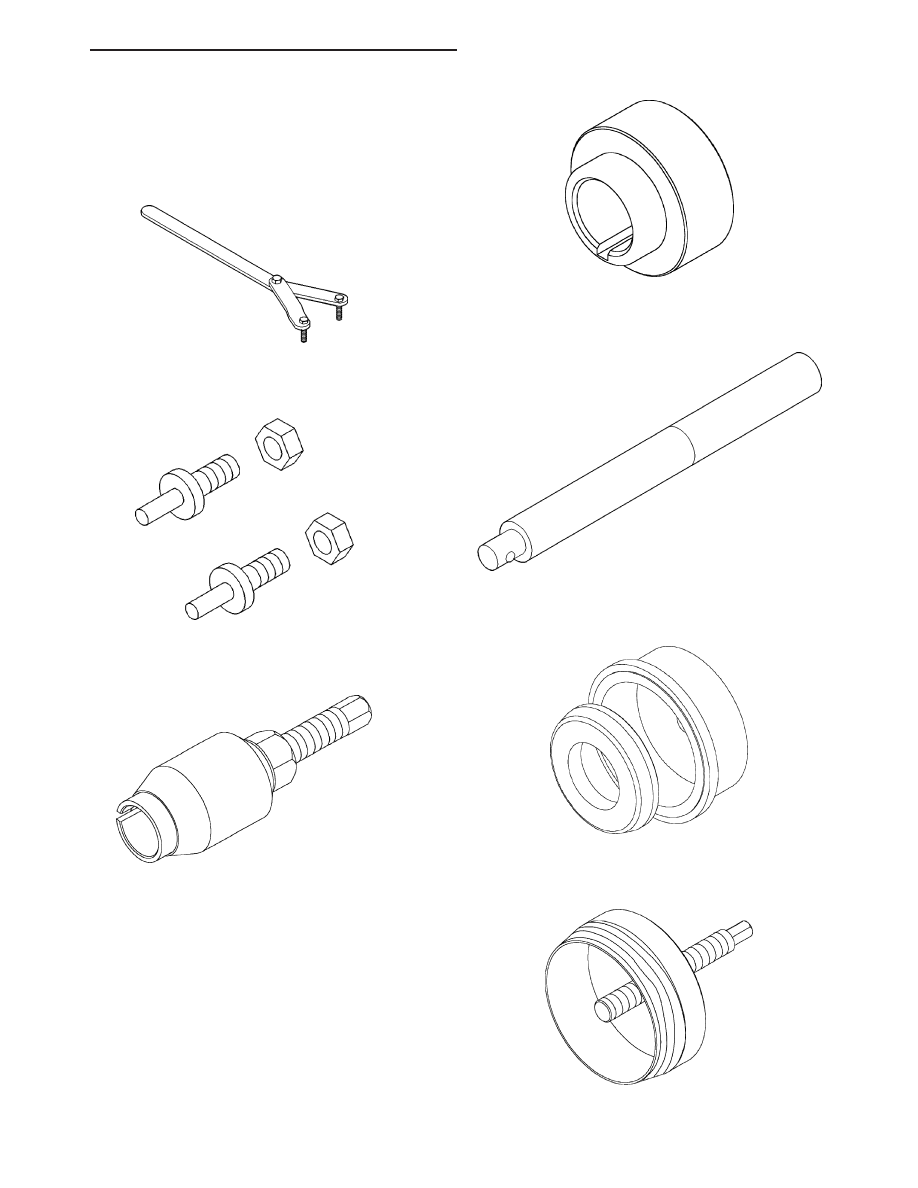

SPECIAL TOOLS

3.7L ENGINE

Spanner Wrench - 6958

Adapter Pins 8346

Front Crankshaft Seal Remover 8511

Front Crankshaft Seal Installer 8348

HANDLE C-4171

Rear Crankshaft Seal Installer 8349

Rear Crankshaft Seal Remover 8506
