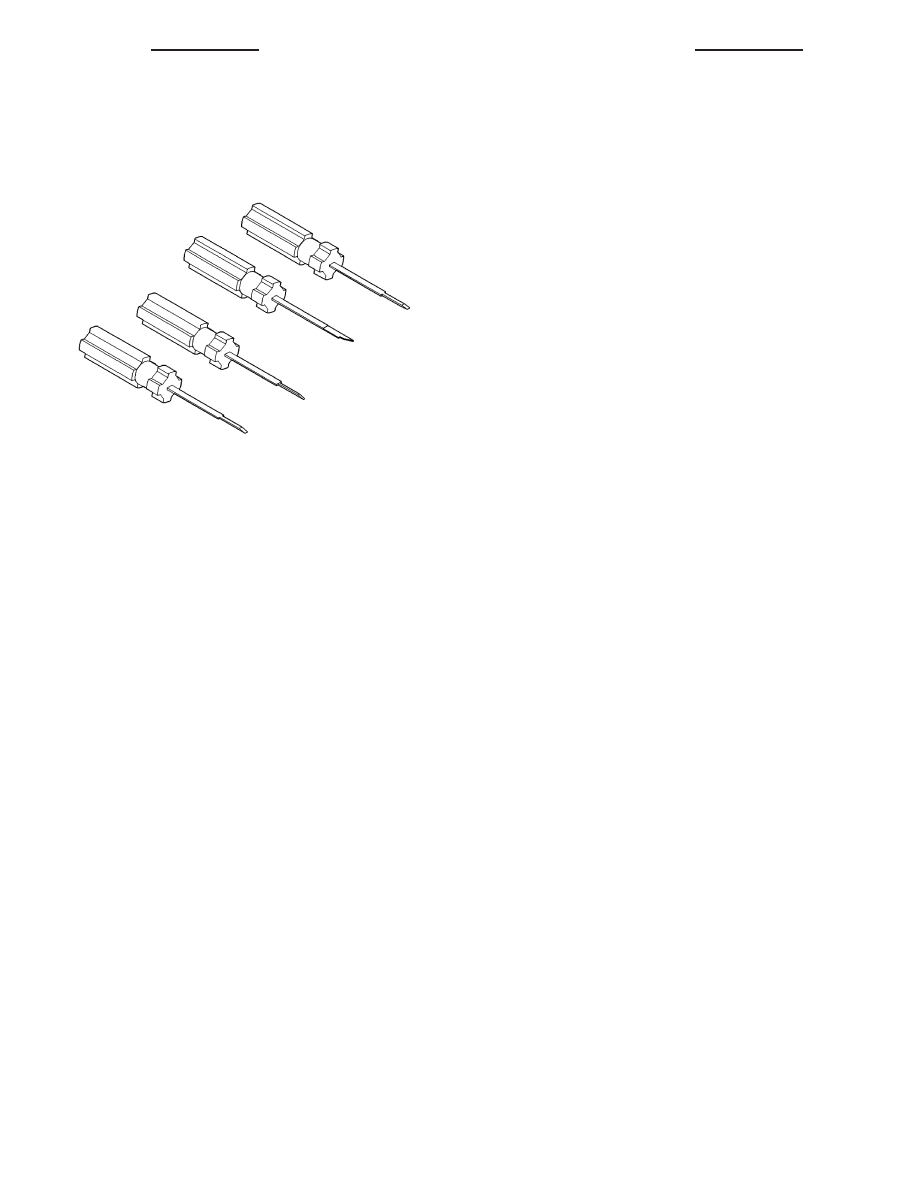

SPECIAL TOOLS

POWER DISTRIBUTION SYSTEMS

8W - 97 - 2

8W-97 POWER DISTRIBUTION - SERVICE INFORMATION

ND

INTEGRATED POWER MODULE

DESCRIPTION

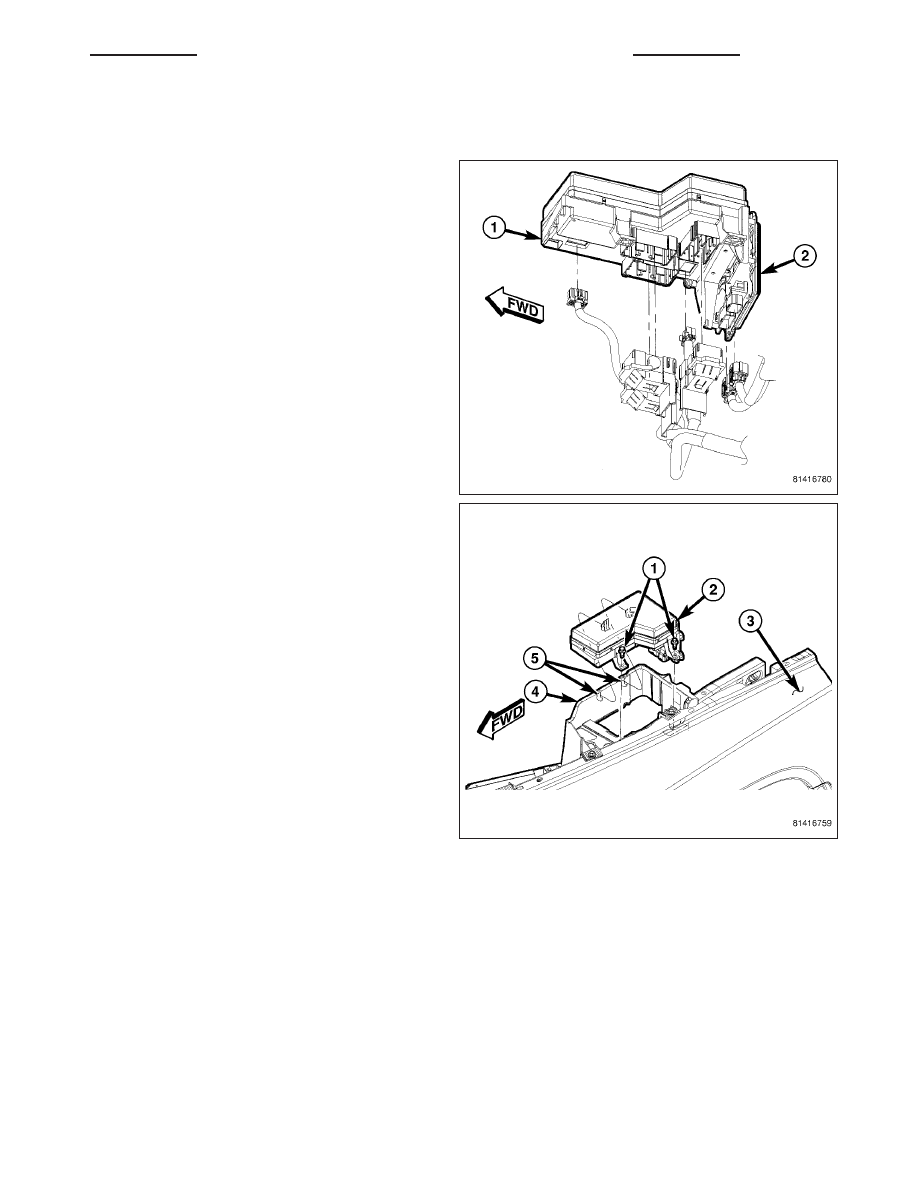

The Integrated Power Module (IPM) is a combination
of the Power Distribution Center (PDC) (1) and the
Front Control Module (FCM) (2). The PDC mates
directly with the FCM to form the IPM. The PDC is a
printed circuit board based module that contains fuses
and relays, while the FCM contains the electronics
controlling the IPM and other functions. The IPM con-
nects directly to the battery positive via a stud located
on top of the unit. The ground connection is via elec-
trical connectors. The IPM provides the primary means
of voltage distribution and protection for the entire
vehicle.

The IPM (2) is located in the engine compartment,
next to the battery. It is secured to the battery tray (4)
with two locating slots (5) and two pushpin style fas-
teners (1). The PDC portion of the IPM cannot be
repaired and must be replaced if inoperative or dam-
aged, (Refer to 8 - ELECTRICAL/POWER DISTRIBU-
TION/POWER

DISTRIBUTION

CENTER

-

REMOVAL).

ND

8W-97 POWER DISTRIBUTION - SERVICE INFORMATION

8W - 97 - 3

OPERATION

All of the current from the battery and the generator output enters the integrated power module via a stud on the top
of the module. Internal connections of all of the power distribution center circuits is accomplished by a combination
of bus bars and a printed circuit board.

REMOVAL

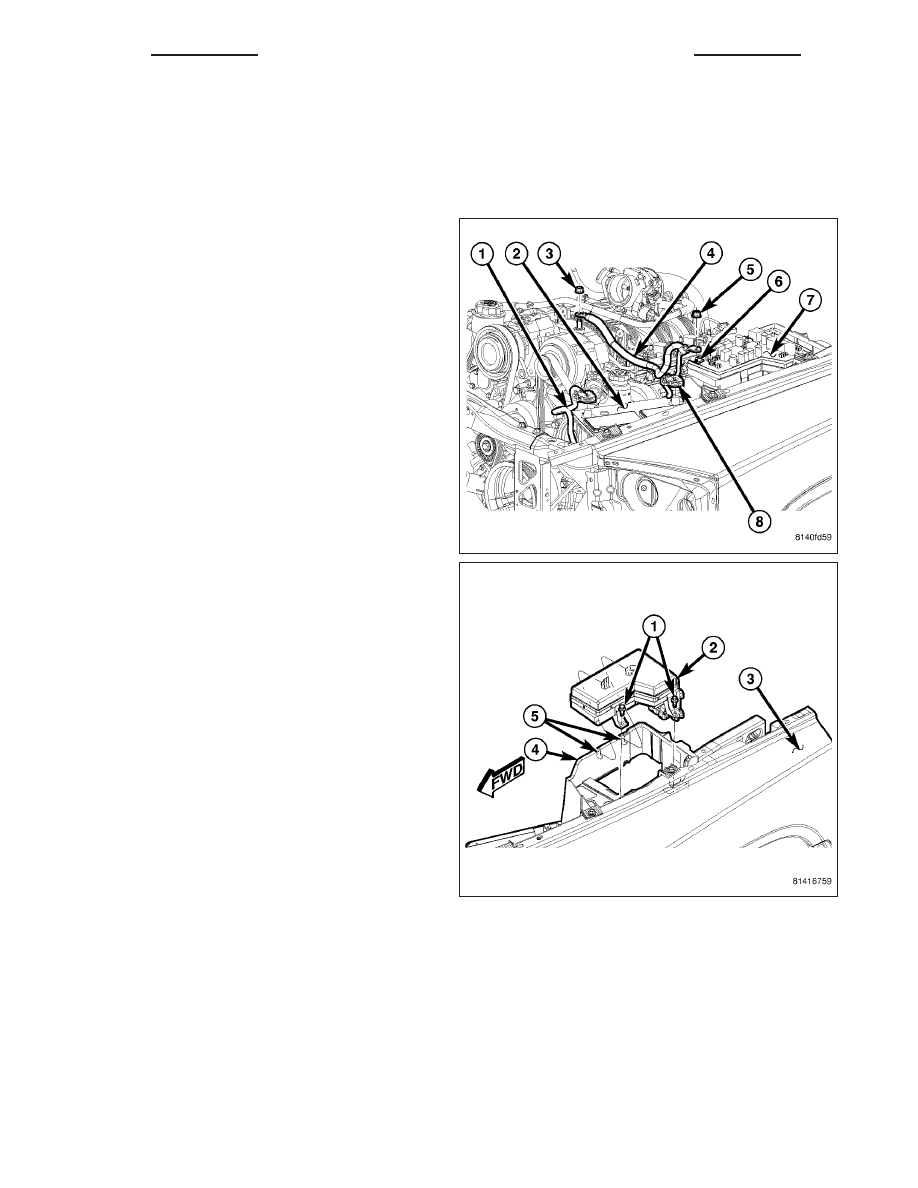

1. Disconnect the battery negative cable.

2. Remove the Integrated Power Module (IPM) cover

and remove the nut (5) from the IPM B+ terminal
stud (6).

3. Remove the battery positive cable (4).

4. Remove the IPM (2) pushpin fasteners (1) from the

battery tray (4).

8W - 97 - 4

8W-97 POWER DISTRIBUTION - SERVICE INFORMATION

ND

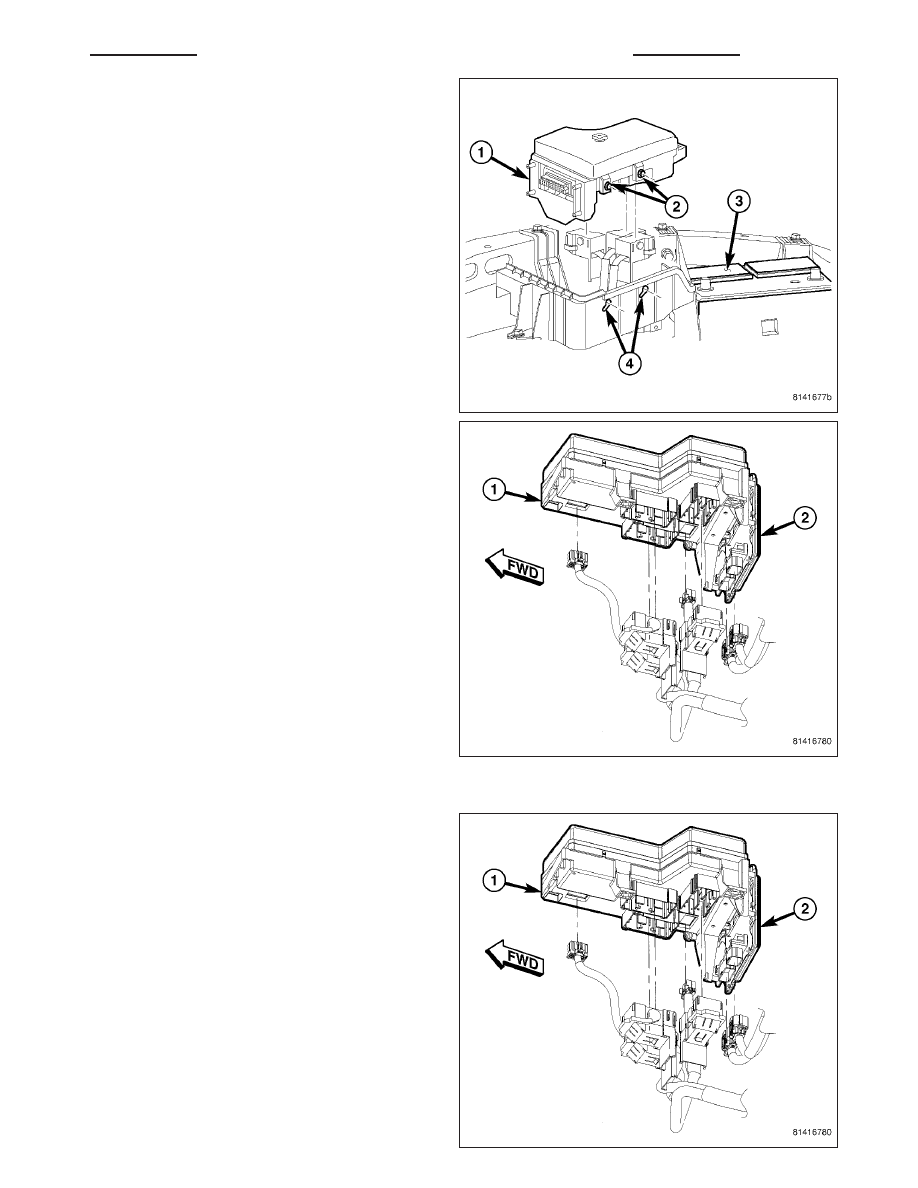

5. Move the IPM (1) forward and up to disengage the

locking tabs (2) from the battery tray locating slots
(4).

6. Lift the IPM up to access and disconnect the wiring

harness connectors from the Power Distribution
Center (1) and Front Control Module (2).

7. Remove the IPM assembly from the vehicle.

INSTALLATION

1. Connect the wiring harness connectors to the

Power Distribution Center (1) and the Front Control
Module (2).
