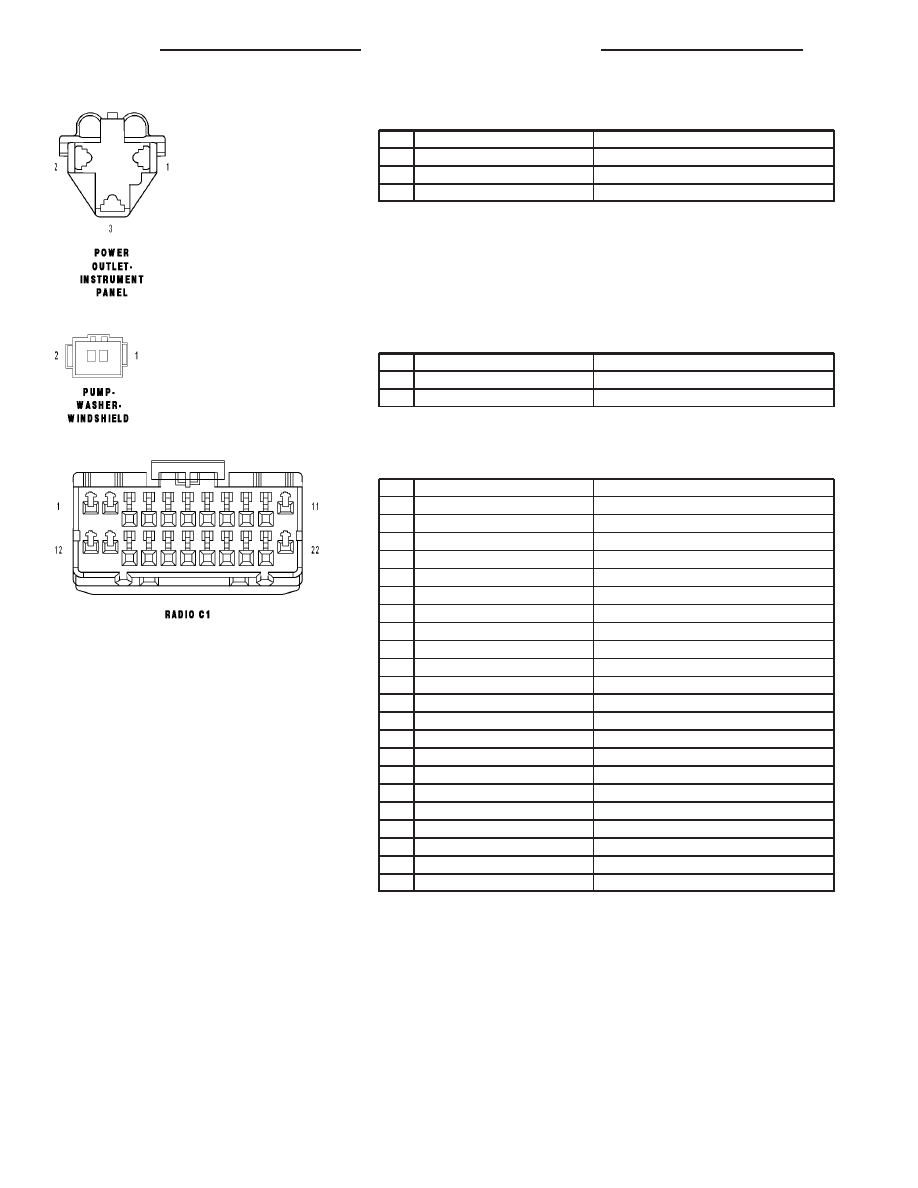

POWER OUTLET-INSTRUMENT PANEL - 3 WAY

CAV

CIRCUIT

FUNCTION

1

F306 18DB/PK

FUSED B(+)

2

-

-

3

Z959 18BK

GROUND

PUMP-WASHER-WINDSHIELD - 2 WAY

CAV

CIRCUIT

FUNCTION

1

W10 18BR

FRONT WASHER PUMP MOTOR CONTROL

2

Z243 18BK

GROUND

RADIO C1 - 22 WAY

CAV

CIRCUIT

FUNCTION

1

A920 18RD/BK

FUSED B(+)

2

-

-

3

-

-

4

X716 20GY/TN (HANDS FREE)

CNV-HANDS FREE VOICE (+)

5

D55 20WT/OR

CAN B BUS(+)

6

D54 20WT

CAN B BUS(-)

7

X54 18GY (BASE)

RADIO-RIGHT FRONT AUDIO (+)

8

X56 18GY/BR (BASE)

RADIO-RIGHT FRONT AUDIO (-)

9

X55 20DG/BR (BASE)

RADIO-LEFT FRONT AUDIO (-)

10

X53 20DG (BASE)

RADIO-LEFT FRONT AUDIO (+)

11

Z514 16BK/LG

GROUND

12

A920 18RD/BK

FUSED B(+)

13

-

-

14

-

-

15

-

-

16

X776 20TN/GY (HANDS FREE)

CNV-HANDS FREE VOICE (-)

17

X795 20DG (HANDS FREE)

COMMON AUDIO OUTPUT

18

X51 18DG/DB

RADIO-LEFT REAR AUDIO (+)

19

X57 18DG/OR

RADIO-LEFT REAR AUDIO (-)

20

X58 18GY/OR

RADIO-RIGHT REAR AUDIO (-)

21

X52 18GY/DB

RADIO-RIGHT REAR AUDIO (+)

22

Z515 16BK

GROUND

8W - 80 - 64

8W-80 CONNECTOR PIN-OUTS

ND

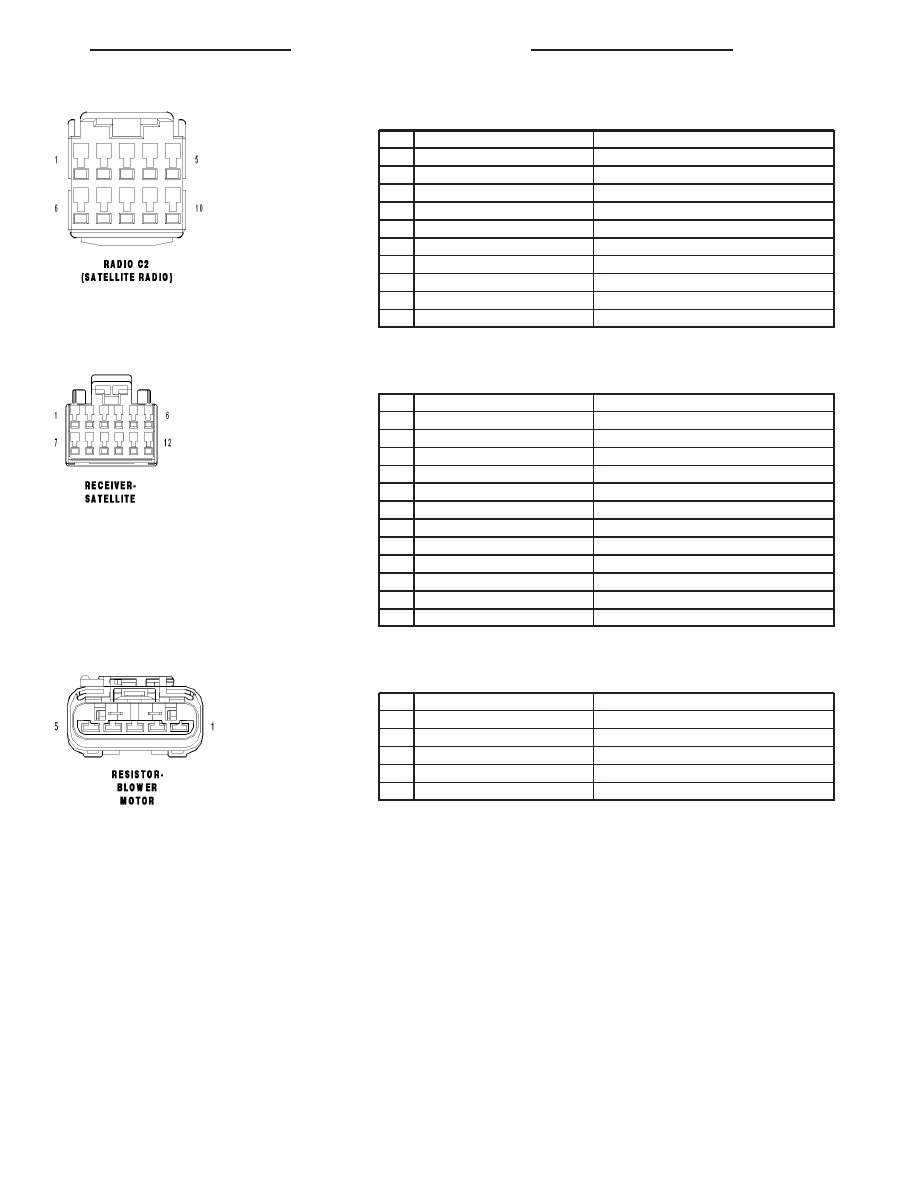

RADIO C2 (SATELLITE RADIO) - 10 WAY

CAV

CIRCUIT

FUNCTION

1

X16 20DG/LB

AUDIO SIGNAL RIGHT (+)

2

X917 20DG

AUDIO SIGNAL COMMON

3

-

-

4

-

-

5

-

-

6

X17 20DG/OR

AUDIO SIGNAL LEFT (+)

7

-

-

8

-

-

9

-

-

10

-

-

RECEIVER-SATELLITE - 12 WAY

CAV

CIRCUIT

FUNCTION

1

A920 18RD/BK

FUSED B(+)

2

-

-

3

Z960 20BK/DB

GROUND

4

-

-

5

-

-

6

X17 20DG/OR

AUDIO SIGNAL LEFT (+)

7

D54 20WT

CAN B BUS(-)

8

D55 20WT/OR

CAN B BUS(+)

9

-

-

10

-

-

11

X917 20DG

AUDIO SIGNAL COMMON

12

X16 20DG/LB

AUDIO SIGNAL RIGHT (+)

RESISTOR-BLOWER MOTOR - 5 WAY

CAV

CIRCUIT

FUNCTION

1

C75 12DB/GY

BLOWER MOTOR HIGH SPEED

2

C70 12DB/YL

BLOWER MOTOR DRIVER

3

C73 14DB/VT

BLOWER MOTOR M2 SPEED

4

C72 14DB/OR

BLOWER MOTOR M1 SPEED

5

C71 16DB/BR

BLOWER MOTOR LOW SPEED

ND

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 65

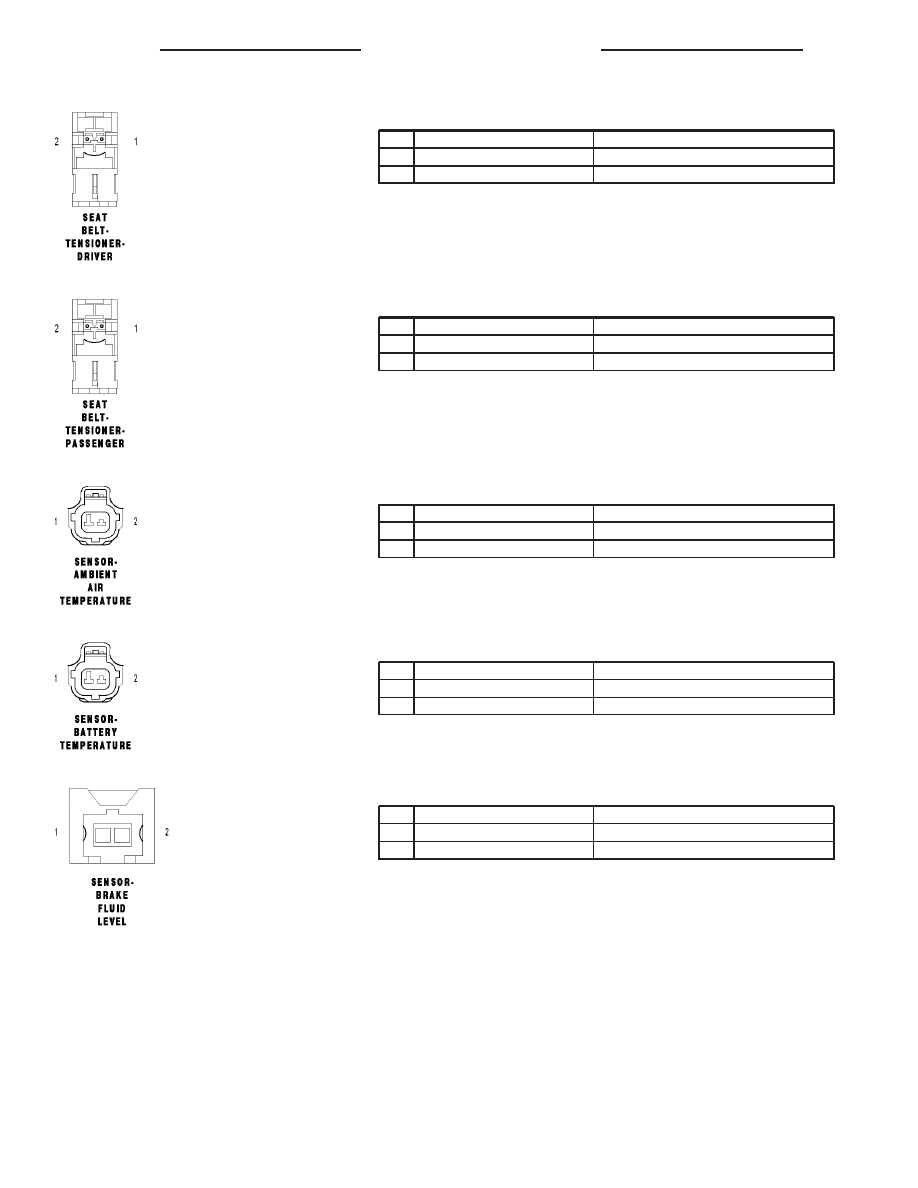

SEAT BELT-TENSIONER-DRIVER - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R53 20LG/YL

DRIVER SEAT BELT TENSIONER LINE 2

2

R55 20LG/DG

DRIVER SEAT BELT TENSIONER LINE 1

SEAT BELT-TENSIONER-PASSENGER - 2 WAY

CAV

CIRCUIT

FUNCTION

1

R54 20LB/YL

PASSENGER SEAT BELT TENSIONER LINE 2

2

R56 20LB/DG

PASSENGER SEAT BELT TENSIONER LINE 1

SENSOR-AMBIENT AIR TEMPERATURE - 2 WAY

CAV

CIRCUIT

FUNCTION

1

G31 20VT/OR

AAT SIGNAL

2

G931 20VT/BR

SENSOR GROUND

SENSOR-BATTERY TEMPERATURE - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K25 20DB/VT

BATT TEMP SIGNAL

2

K91 20DB/YL

BATT TEMP RETURN

SENSOR-BRAKE FLUID LEVEL - 2 WAY

CAV

CIRCUIT

FUNCTION

1

B20 20DG/OR

BRAKE FLUID LEVEL SWITCH SENSE

2

Z420 20BK/OR

GROUND

8W - 80 - 66

8W-80 CONNECTOR PIN-OUTS

ND

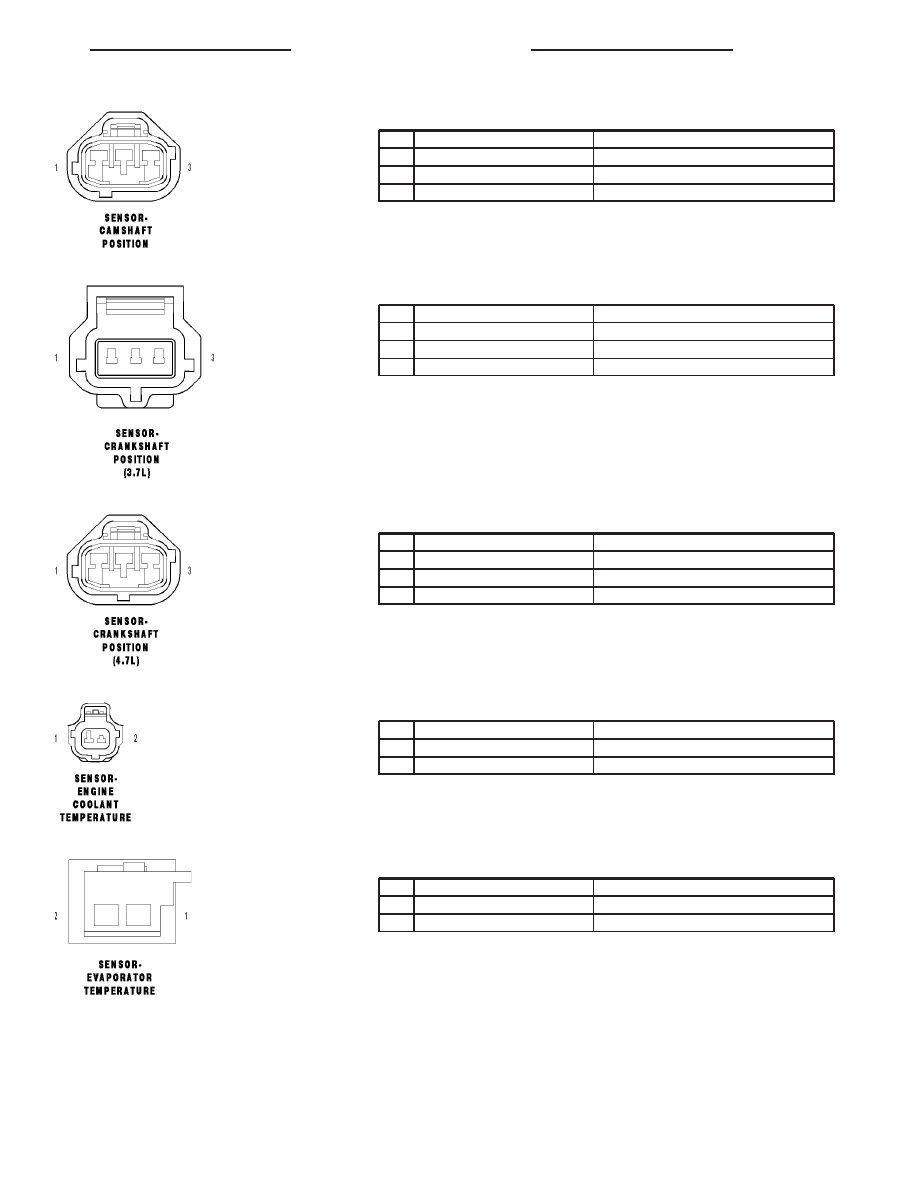

SENSOR-CAMSHAFT POSITION - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K44 20DB/GY

CMP SIGNAL

2

K900 20DB/DG

SENSOR GROUND

3

F856 20YL/PK

5 VOLT SUPPLY

SENSOR-CRANKSHAFT POSITION (3.7L) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K24 20BR/LB

CKP SIGNAL

2

K900 20DB/DG

SENSOR GROUND

3

F855 20PK/YL

5 VOLT SUPPLY

SENSOR-CRANKSHAFT POSITION (4.7L) - 3 WAY

CAV

CIRCUIT

FUNCTION

1

K24 20BR/LB

CKP SIGNAL

2

K900 20DB/DG

SENSOR GROUND

3

F855 20PK/YL

5 VOLT SUPPLY

SENSOR-ENGINE COOLANT TEMPERATURE - 2 WAY

CAV

CIRCUIT

FUNCTION

1

K2 20VT/OR

ECT SIGNAL

2

K900 20DB/DG

SENSOR GROUND

SENSOR-EVAPORATOR TEMPERATURE - 2 WAY

CAV

CIRCUIT

FUNCTION

1

C21 20DB/LG

EVAPORATOR TEMPERATURE SENSOR SIGNAL

2

C121 20DB/DG

SENSOR GROUND

ND

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 67
