Dodge Dakota (ND). Manual - part 480

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

TABLE OF CONTENTS

page

page

VEHICLE THEFT SECURITY - ELECTRICAL

DIAGNOSTICS
DIAGNOSIS AND TESTING

B1A24-KEY NOT PROGRAMMED

. . . . . . . . . 15

B1A25-INVALID KEY

. . . . . . . . . . . . . . . . . . . 16

B1A26-MAXIMUM NUMBER OF KEYS

PROGRAMMED . . . . . . . . . . . . . . . . . . . . . . . 20

B1A27-SKREEM PROGRAMMING

PERFORMANCE . . . . . . . . . . . . . . . . . . . . . . 21

B1A28-ECM MISMATCH WITH SKIM

. . . . . . . 22

B1A29–ECM MISMATCH WITH SKIM

. . . . . . . 25

B1A2A-KEY 1 COMMUNICATION ERROR

. . . 28

B1A2BA-KEY 2 COMMUNICATION ERROR

. . 32

B1A2C-KEY 3 COMMUNICATION ERROR

. . . 36

B1A2D-KEY 4 COMMUNICATION ERROR

. . . 40

B1A2E-KEY 5 COMMUNICATION ERROR

. . . 44

B1A2F-KEY 6 COMMUNICATION ERROR

. . . 48

B1A30-KEY 7 COMMUNICATION ERROR

. . . 52

B1A31-KEY 8 COMMUNICATION ERROR

. . . 56

B1A35-UNIDENTIFIED KEY

COMMUNICATION ERROR . . . . . . . . . . . . . . 60

B2101-IGNITION RUN/START INPUT LOW

. . 64

B2102-IGNITION RUN/START INPUT HIGH

. . 67

B210A-SYSTEM VOLTAGE LOW

. . . . . . . . . . 70

B210D-SYSTEM VOLTAGE HIGH

. . . . . . . . . . 74

B210D-BATTERY VOLTAGE LOW

. . . . . . . . . 77

B210E-BATTERY VOLTAGE HIGH

. . . . . . . . . 80

B2204-ECU CONFIGURATION MISMATCH

. . 83

B2205-ORIGINAL VIN MISSING/MISMATCH

. . 84

B2224-SKREEM INTERNAL

. . . . . . . . . . . . . . 87

B2228-SKREEM INTERNAL - RKE

RECEIVER . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

B2229-SKREEM INTERNAL - SKIM

IMMOBILIZER . . . . . . . . . . . . . . . . . . . . . . . . 89

U0019–CAN B BUS

. . . . . . . . . . . . . . . . . . . . 90

U0141-LOST COMMUNICATION WITH

FRONT CONTROL MODULE . . . . . . . . . . . . . 93

U0146-LOST COMMUNICATION WITH

CENTRAL GATEWAY . . . . . . . . . . . . . . . . . . . 93

U0155-LOST COMMUNICATION WITH

CLUSTER/CCN . . . . . . . . . . . . . . . . . . . . . . . 93

SKREEM VERIFICATION

. . . . . . . . . . . . . . . . 94

STANDARD PROCEDURE

SKREEM VERIFICATION

. . . . . . . . . . . . . . . . 95

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

8Q - 14

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

ND

B1A24-KEY NOT PROGRAMMED

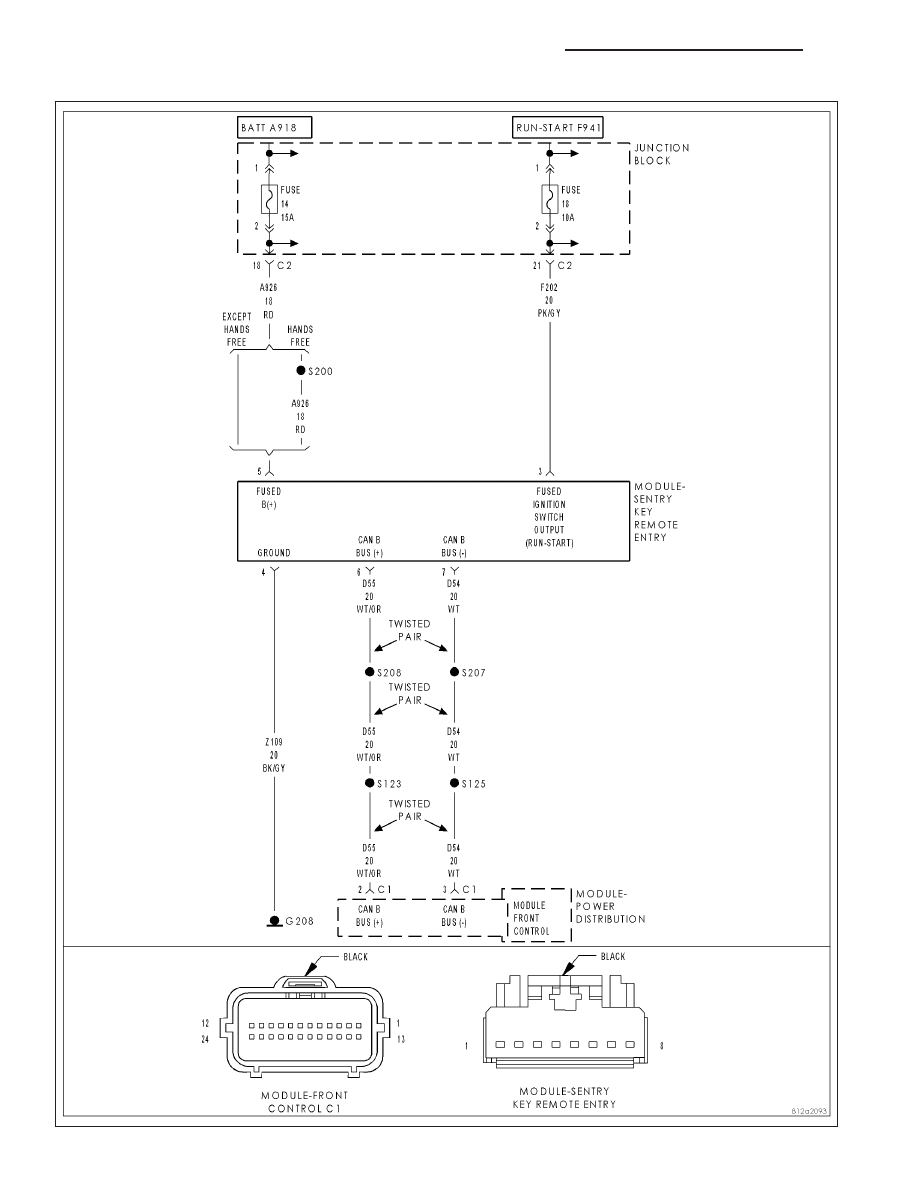

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition switch on.

Possible Causes

KEY NOT PROGRAMMED

SKREEM

Diagnostic Test

1.

KEY NOT PROGRAMMED

Turn the ignition on.

Using a scan tool, attempt to program the key(s) into the SKREEM.

Was the programming of the key(s) successful?

Yes

>> Programming of the key(s) were successful. Test complete.

Perform SKREEM VERIFICATION TEST. (Refer to 8 - ELECTRICAL/VEHICLE THEFT SECURITY -
STANDARD PROCEDURE)

No

>> Replace the ignition key and attempt to program it into the SKREEM. If the DTC resets, replace and

program the SKREEM in accordance with the Service Information.

Perform SKREEM VERIFICATION TEST. (Refer to 8 - ELECTRICAL/VEHICLE THEFT SECURITY -
STANDARD PROCEDURE)

ND

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

8Q - 15

B1A25-INVALID KEY

8Q - 16

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

ND

B1A25-INVALID KEY (CONTINUED)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
At ignition on and during Key Programming Mode.

•

Set Condition:
When the SKREEM does not receive a transponder response after 8 consecutive transponder read attempts
within 2.0 seconds.

Possible Causes

MULTIPLE KEY OPERATION

IGNITION KEY

SKREEM

Diagnostic Test

1.

DETERMINING IF DTC IS CURRENT

With the scan tool, read and record the SKREEM DTCs.

With the scan tool, erase the SKREEM DTCs

NOTE: Perform the following test several times to ensure the DTC is current.
Turn the ignition off.

Wait 10 seconds.

Turn the ignition on.

With the scan tool, read the SKREEM DTCs.

Does the scan tool display the DTC that was previously erased?

Yes

>> Go To 2

No

>> Go To 6

2.

CHECKING FOR MULTIPLE KEYS

Are there multiple vehicle ignition keys available?

Yes

>> Go To 3

No

>> Go To 4

ND

VEHICLE THEFT SECURITY - ELECTRICAL DIAGNOSTICS

8Q - 17
