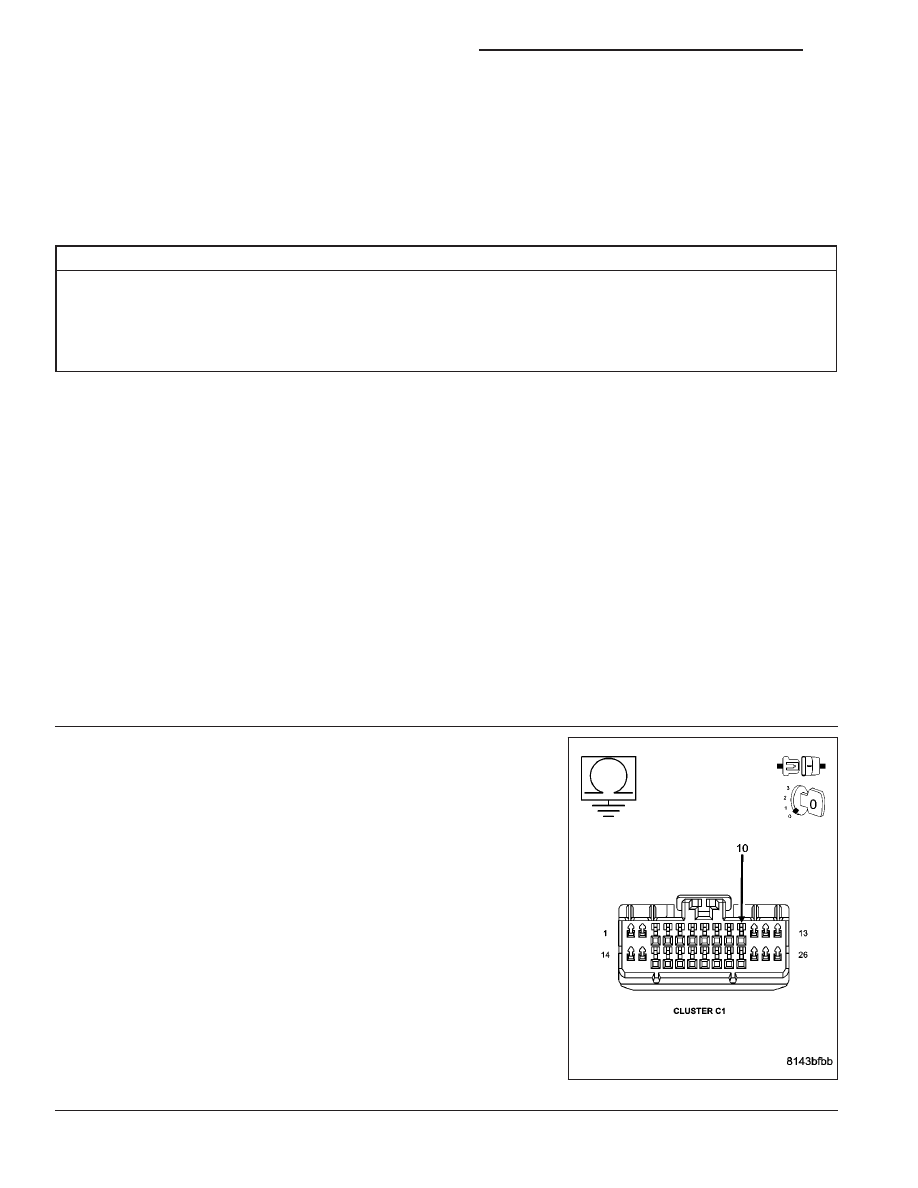

B2339–HORN SWITCH STUCK – CLUSTER (CONTINUED)

For the Horn System circuit diagram (Refer to 8 - ELECTRICAL/HORN SYSTEM - SCHEMATICS AND DIAGRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Continuously

•

Set Condition:
When the Cluster senses the Horn Switch input for over 30 seconds, this code will set.

Possible Causes

HORN SWITCH

CLOCKSPRING

(X3)HORN SWITCH SENSE CIRCUIT SHORTED TO GROUND

INSTRUMENT CLUSTER

Diagnostic Test

1.

TEST FOR INTERMITTENT CONDITION

With the scan tool, record and erase DTC’s

Operate the Horn Switch several times.

Cycle the ignition from on to off 3 times.

Turn the ignition on.

With the scan tool, read DTC’s.

Does the scan tool display HORN SWITCH STUCK?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not present at this time. Using the wiring diagram/sche-

matic as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 - ELECTRICAL/HORN - DIAGNOSIS AND
TESTING)

2.

(X3)HORN SWITCH SENSE SHORTED

Turn the ignition off.

Disconnect the Cluster C1connector.

Measure the resistance between ground and the (X3) Horn Switch
Sense circuit.

Is the resistance below 1000.0 ohms?

No

>> Replace the Cluster.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/HORN - DIAGNOSIS AND TESTING)

Yes

>> Go To 3

8H - 10

HORN SYSTEM - ELECTRICAL DIAGNOSTICS

ND

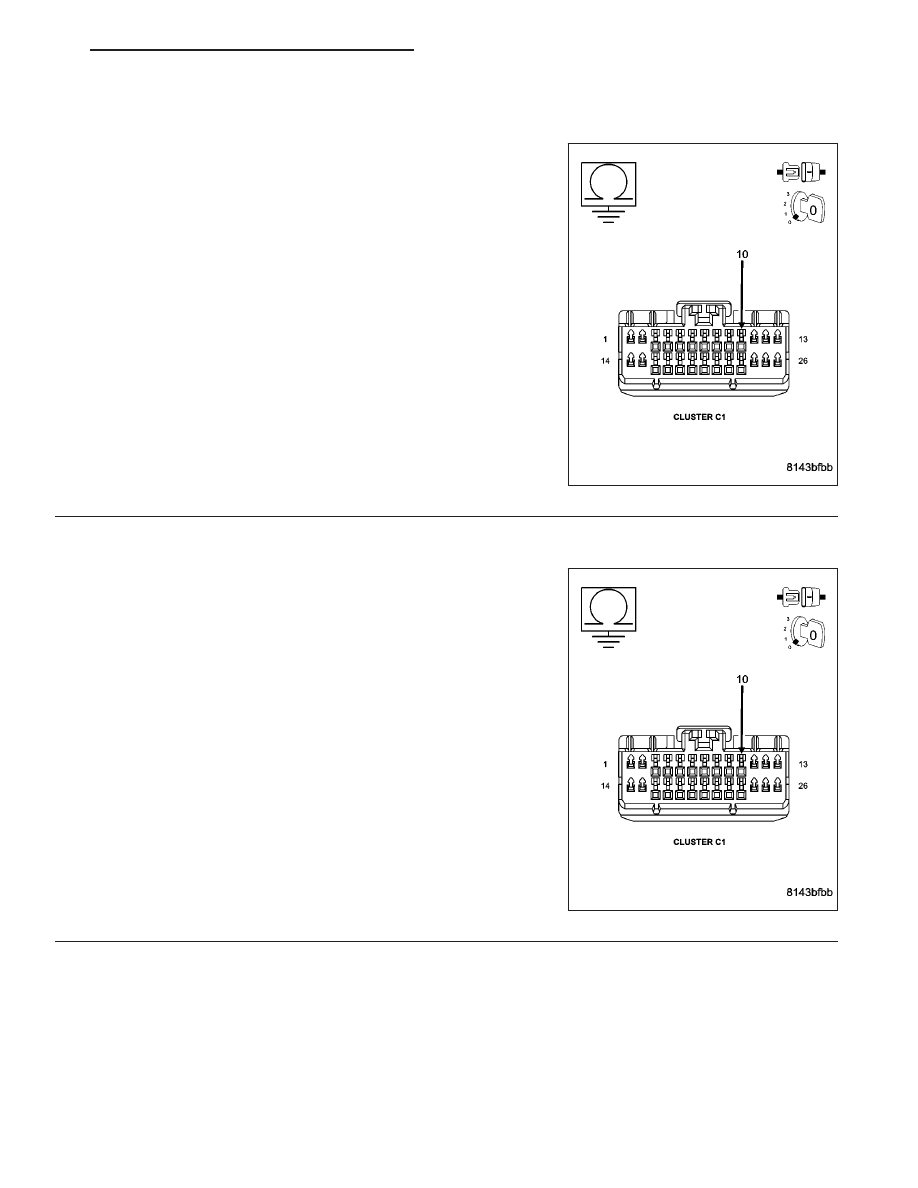

B2339–HORN SWITCH STUCK – CLUSTER (CONTINUED)

3.

HORN SWITCH SHORTED

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the Horn switch connector.

Measure the resistance between ground and the (X3) Horn Switch
Sense circuit.

Is the resistance below 1000.0 ohms?

Yes

>> Go To 4

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/HORN - DIAGNOSIS AND TESTING)

No

>> Replace the Horn Switch.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/HORN - DIAGNOSIS AND TESTING)

4.

CLOCKSPRING SHORTED

Disconnect the Clockspring C1connector.

Measure the resistance between ground and the (X3) Horn Switch
Sense circuit.

Is the resistance below 1000.0 ohms?

Yes

>> Repair the Horn Switch Sense circuit for a short to ground.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/HORN - DIAGNOSIS AND TESTING)

No

>> Replace the Clockspring.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8
- ELECTRICAL/HORN - DIAGNOSIS AND TESTING)

ND

HORN SYSTEM - ELECTRICAL DIAGNOSTICS

8H - 11

BODY VERIFICATION TEST – VER 1

Diagnostic Test

1.

Perform Body Verification Test

Disconnect all jumper wires and reconnect all previously disconnected components and connectors.

Ensure that all accessories are turned off.

Ensure that the battery is fully charged.

Turn the ignition on.

With the scan tool, record and erase DTCs from all modules.

If an electronic control module was replaced, select the applicable module from the scan tool menu and press “Misc.
Functions”. If the module has programable features, program as necessary.

If repairs were made to any of the HVAC door actuator circuits, with the scan tool in HVAC, select System Tests and
then select Actuator DTC Detection. The test must pass before proceeding to the next step.

If repairs were made to any of the HVAC doors, linkage, door actuators, or door actuator circuits, with the scan tool
in HVAC, select System Tests and then select Actuator Calibration Test. The test must pass before proceeding to
the next step.

Turn the ignition off, wait 10 seconds, and then turn the ignition on.

Operate all functions of the system that caused the original concern.

With the scan tool, select ECU View.

Check for DTCs in the modules.

Are DTCs present in any of the modules or is the original condition still present?

Yes

>> The repair is not complete. Refer to the related category for the DTC or symptom that is still present.

No

>> The repair is complete.

8H - 12

HORN SYSTEM - ELECTRICAL DIAGNOSTICS

ND

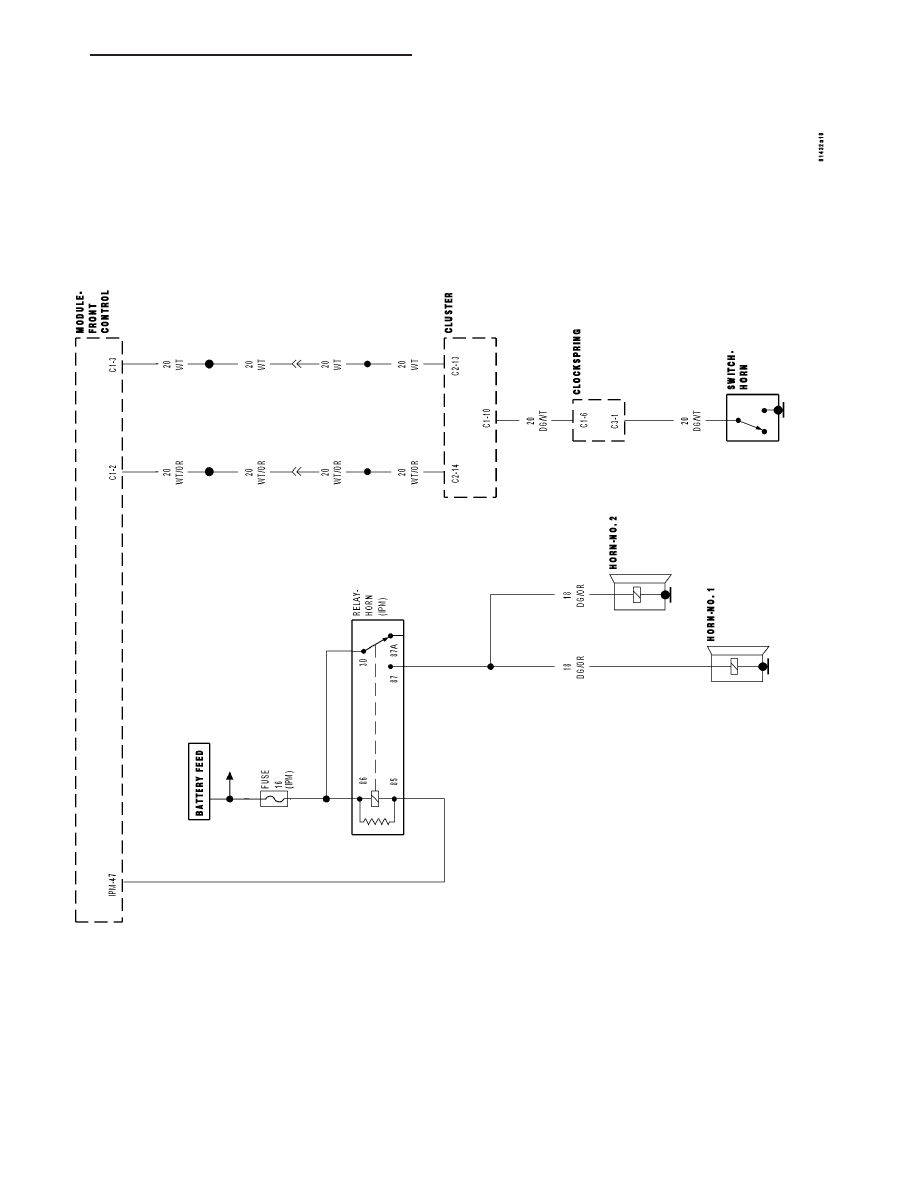

SCHEMATICS AND DIAGRAMS

HORN

SYSTEM

SCHEMA

TIC
