INSTALLATION

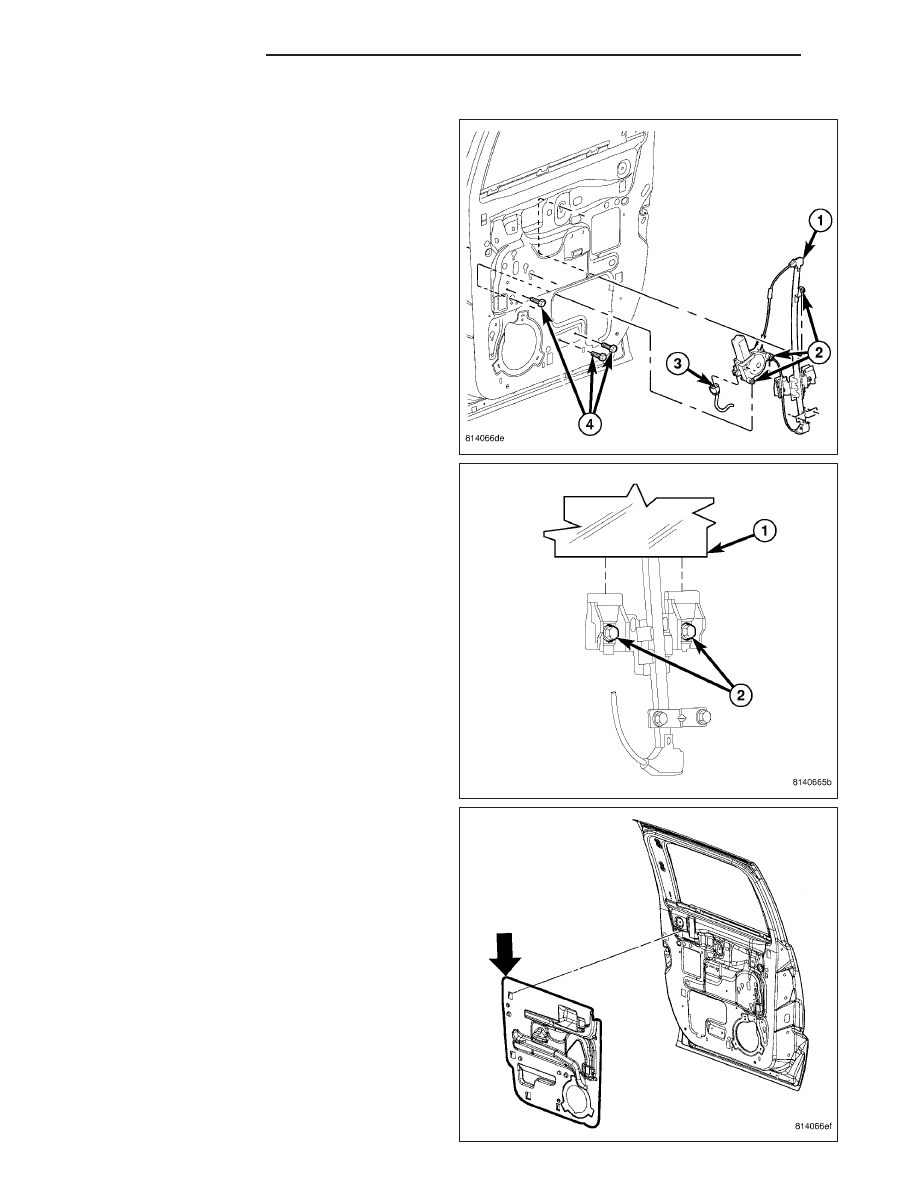

1. Place the regulator into the door and engage the

bolts (2) into the keyhole slots in the door.

2. Install the one bolt at the motor and the two lower

bolts (4).

3. Tighten all the regulator bolts to 10 N·m (85 in.

lbs.).

4. Connect the electrical connector (3).

5. Remove the tape used to secure the glass during

removal and position the glass (1) into the glass
clamps.

6. Temporarily install the window switch and raise the

glass into the full up position.

7. Tighten the glass clamp screws (2) securely.

8. Remove the window switch and install the water-

shield. (Refer to 23 - BODY/DOORS - REAR/WA-
TERSHIELD - INSTALLATION)

23 - 112

DOORS - REAR

ND

STRIKER

REMOVAL

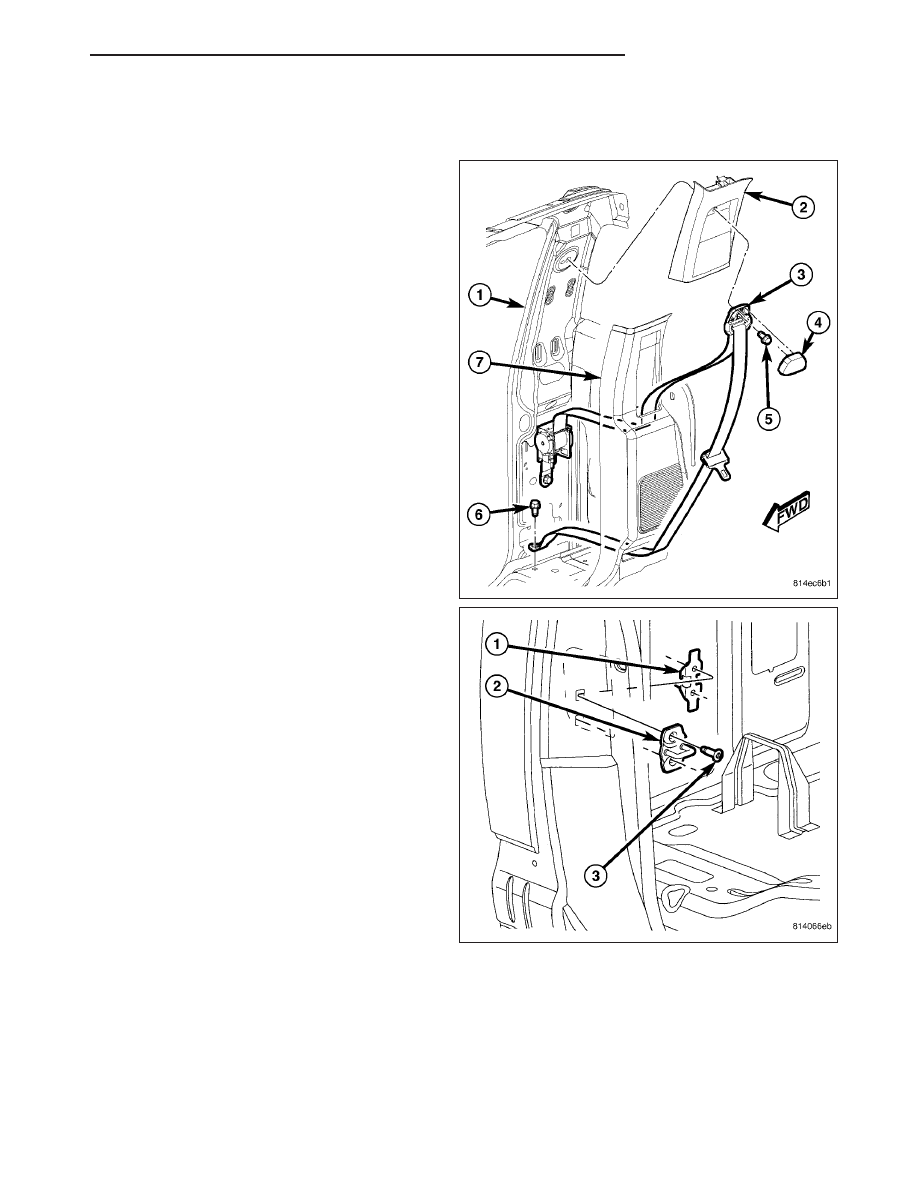

1. Remove the lower c-pillar trim (7). (Refer to 23 -

BODY/INTERIOR/PANEL-C PILLAR LOWER TRIM
- REMOVAL)

2. Using a grease pencil or equivalent, mark the posi-

tion of the striker (2).

3. Remove the bolts (1) and remove the striker.

ND

DOORS - REAR

23 - 113

INSTALLATION

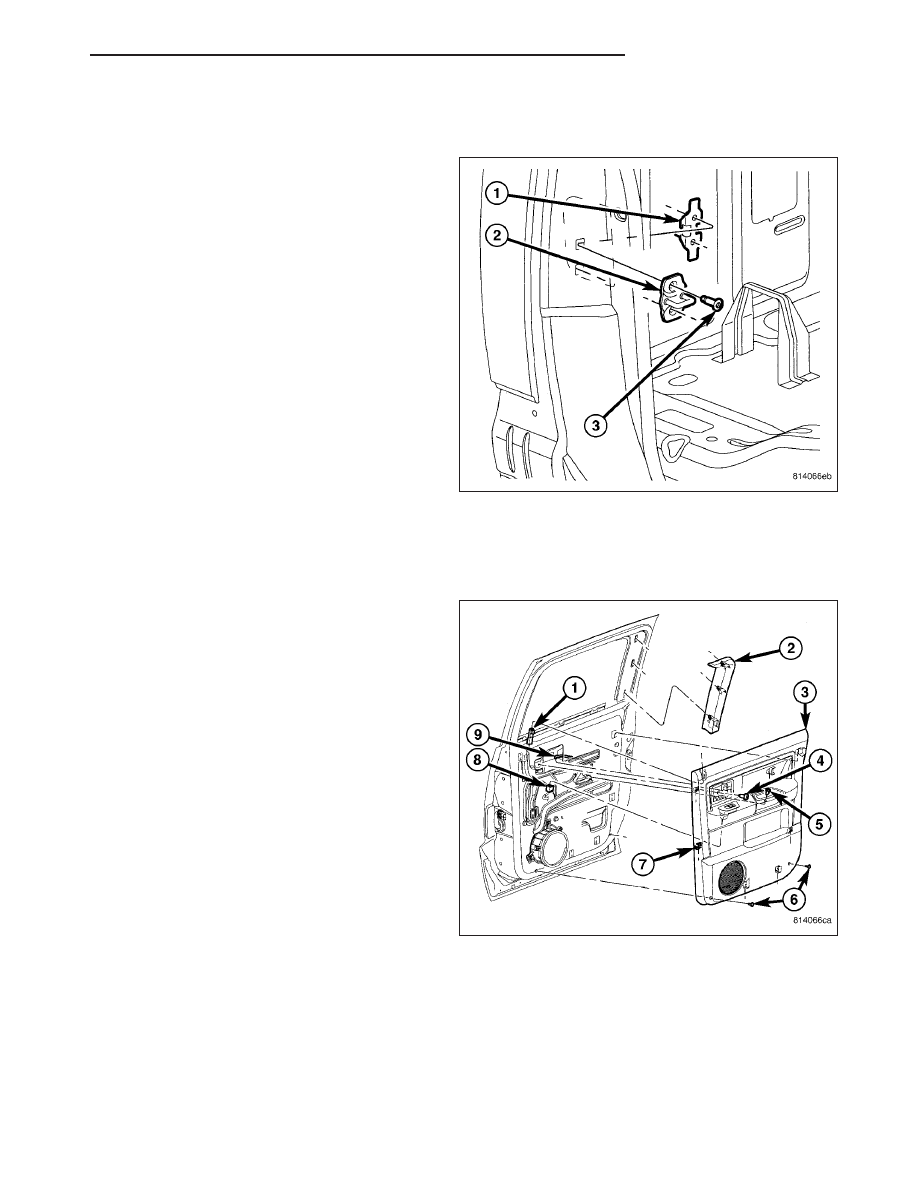

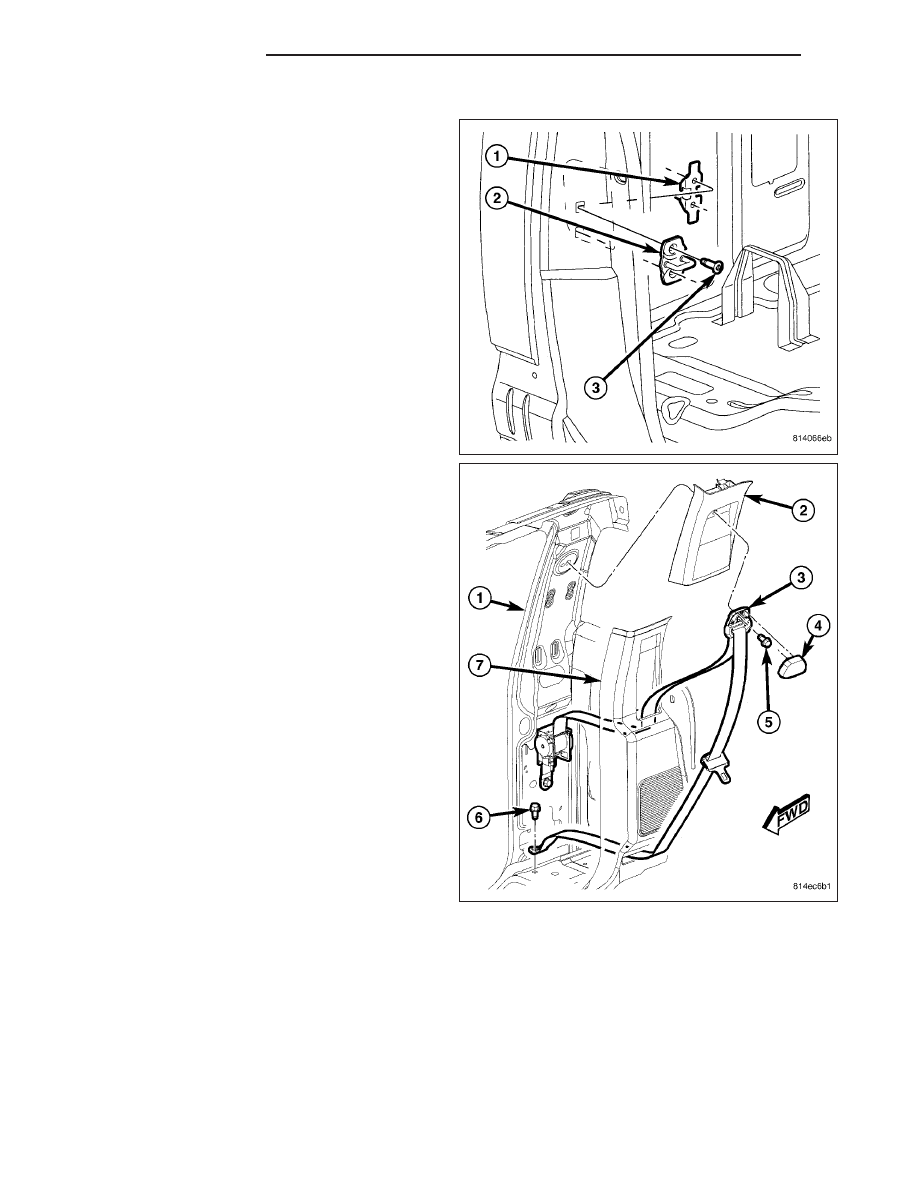

1. Position the tapping plate (1) into the b-pillar.

2. Install the striker (2) and install the bolts (3).

3. Tighten the bolts to 28 N·m (21 ft. lbs.).

4. Adjust the striker if needed. (Refer to 23 - BODY/

DOORS - REAR/STRIKER - ADJUSTMENTS)

5. Install the lower c-pillar trim (7). (Refer to 23 -

BODY/INTERIOR/PANEL-C PILLAR LOWER TRIM
- INSTALLATION)

23 - 114

DOORS - REAR

ND

ADJUSTMENTS

ADJUSTMENT

1. Using a grease pencil or equivalent, mark the posi-

tion of the striker (2) to aid in adjustment.

2. Loosen the striker bolts (3).

3. Change the striker position to adjust the rear gap

and flush measurement. (Refer to 23 - BODY/
BODY STRUCTURE/GAP AND FLUSH - SPECIFI-
CATIONS)

4. Tighten the bolts to 28 N·m (21 ft. lbs.).

WATERSHIELD

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Remove the rear door trim panel (3). (Refer to 23 -

BODY/DOORS - REAR/TRIM PANEL - REMOVAL)

3. Remove the pull cup bracket bolts and bracket.

ND

DOORS - REAR

23 - 115
