Dodge Dakota (ND). Manual - part 1160

INSTALLATION

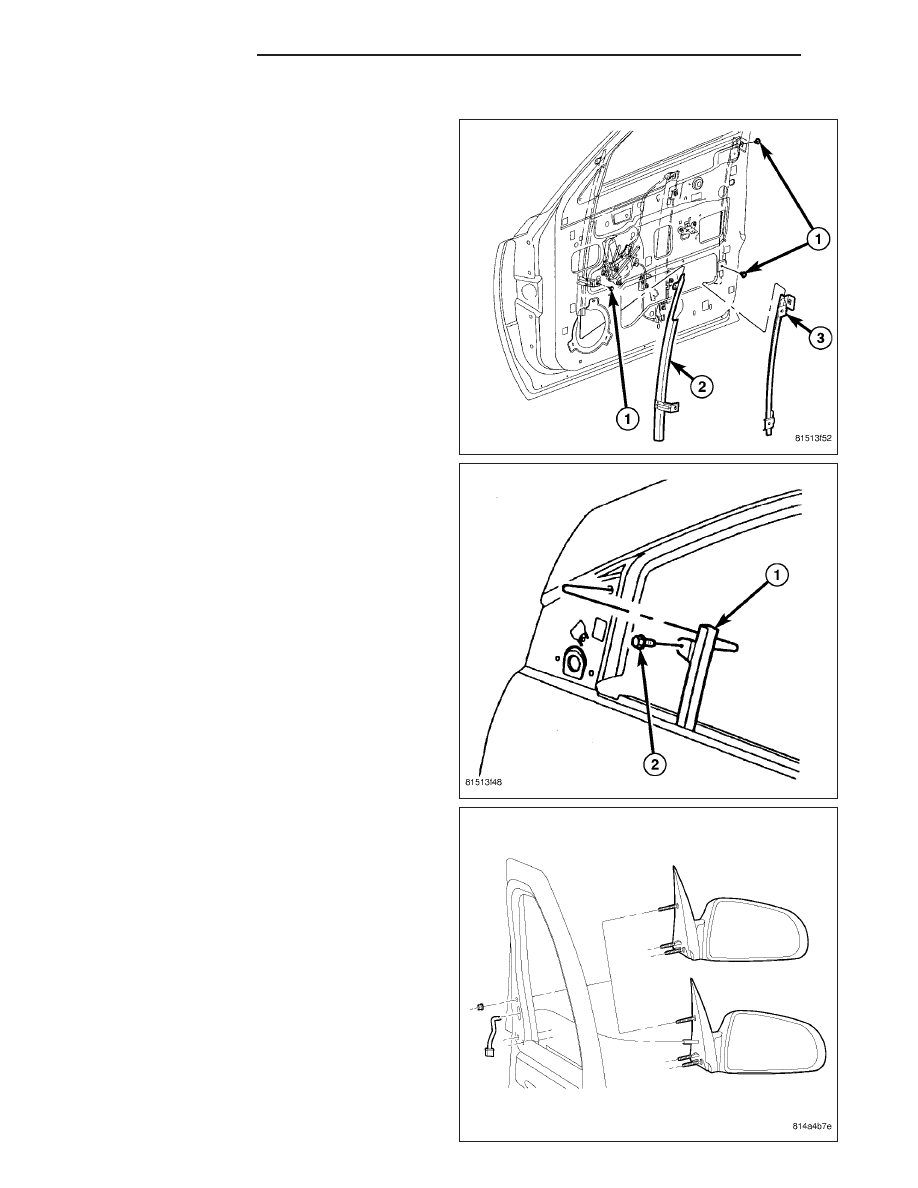

1. Install the rear glass run channel (3) and install the

three screws (1).

2. Tighten the screws to 10 N·m (85 in. lbs.).

3. Install the front glass run channel (2) and install the

lower screw (1).

4. Tighten the screw to 10 N·m (85 in. lbs.).

5. Install the upper screw (2) of the front channel (1)

under the exterior mirror.

6. Install the outside mirror. (Refer to 23 - BODY/EX-

TERIOR/SIDE VIEW MIRROR - INSTALLATION)

23 - 52

DOOR - FRONT

ND

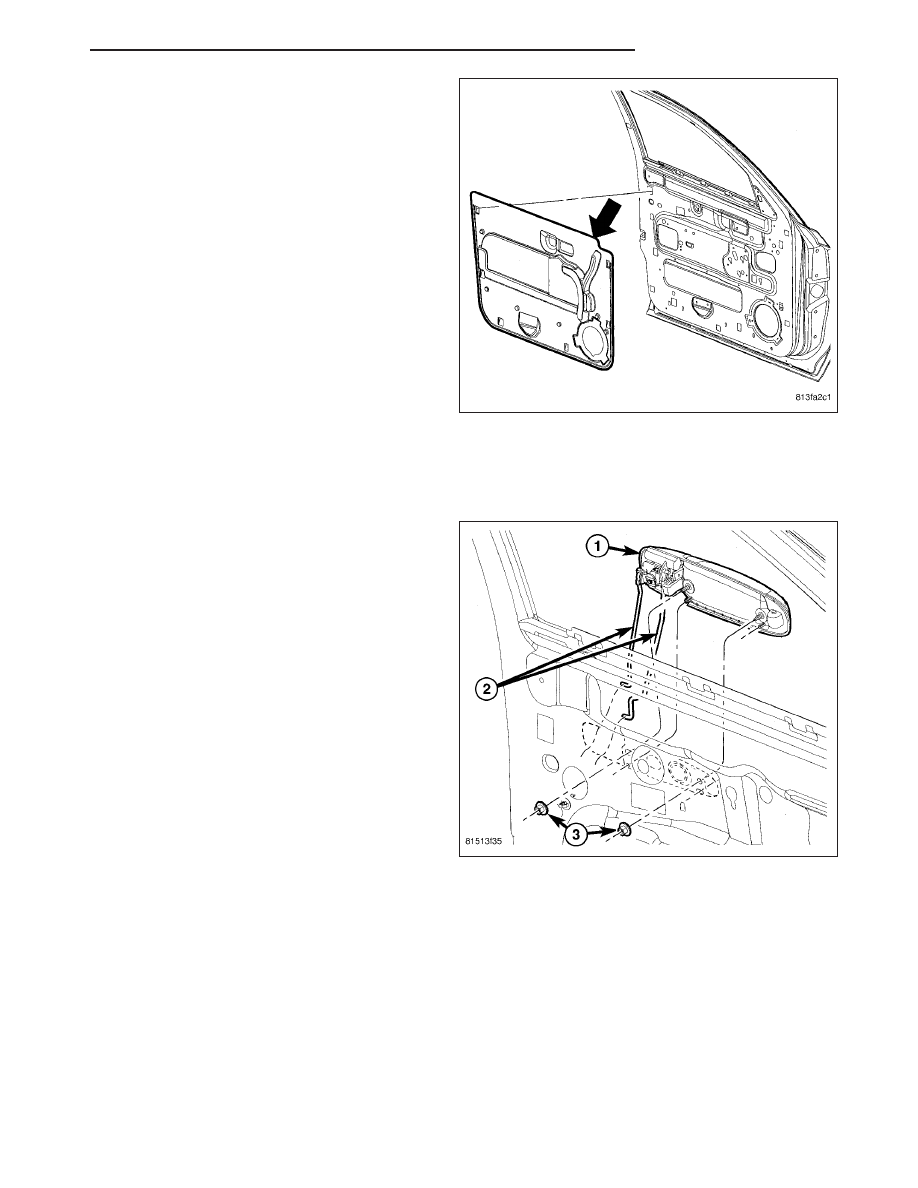

7. Install the watershield. (Refer to 23 - BODY/DOOR

- FRONT/WATERSHIELD - INSTALLATION)

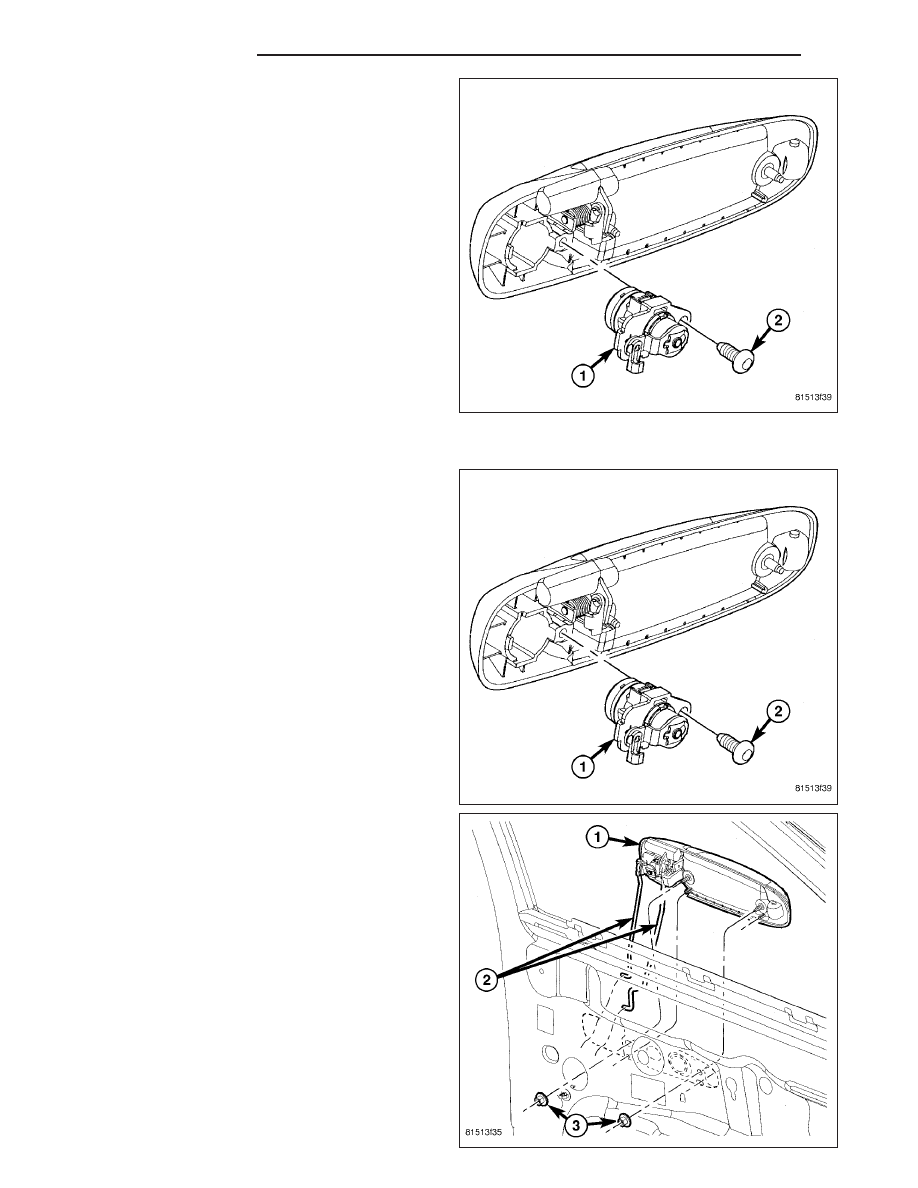

CYLINDER-LOCK

REMOVAL

1. Remove the exterior handle (1). (Refer to 23 -

BODY/DOOR - FRONT/EXTERIOR HANDLE -
REMOVAL)

ND

DOOR - FRONT

23 - 53

2. Remove the screw (2) and remove the lock cylin-

der (1).

INSTALLATION

1. Install the lock cylinder (1) and install the screw (2).

2. Install the exterior handle (1). (Refer to 23 - BODY/

DOOR - FRONT/EXTERIOR HANDLE - INSTALLA-
TION)

23 - 54

DOOR - FRONT

ND

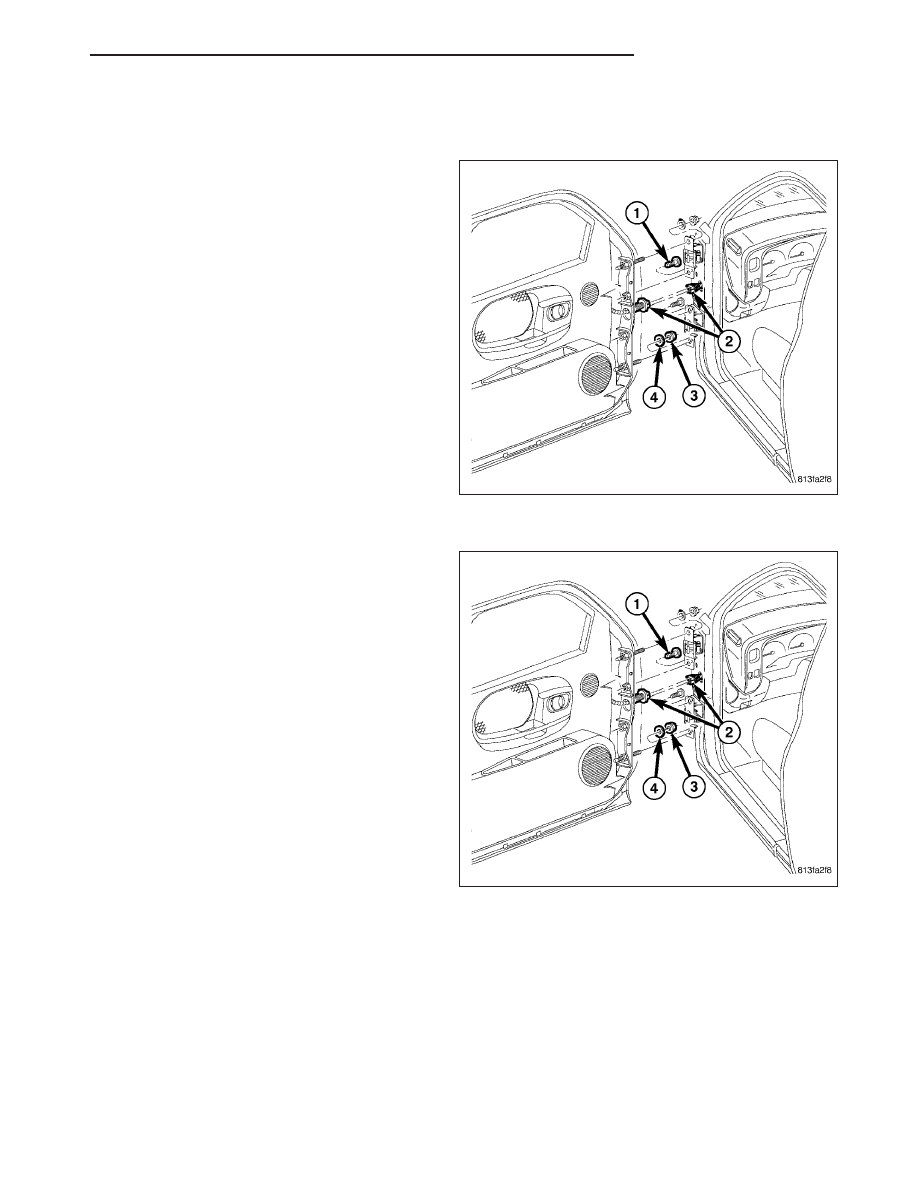

DOOR

REMOVAL

1. Disconnect the door wire harness electrical con-

nector (2) at the a-pillar.

2. Using a grease pencil or equivalent, mark the out-

line of the door hinges on the door end to aid
installation.

3. Support the door with a suitable lifting device.

NOTE: The epoxy bonded washers (4) do not need
to be separated from the hinges. If the washers
are removed, the door may need to be re-adjusted.

4. Remove the nuts (3) and bolts (1) attaching the

door hinges to the door.

INSTALLATION

1. Support the door with a suitable lifting device and

install the door onto the hinges.

2. Install the washers (4), if they were removed previ-

ously, nuts (3) and bolts (1) and tighten to 28 N·m
(21 ft. lbs.).

3. Connect the electrical connectors (2).

4. Adjust the door as necessary. (Refer to 23 - BODY/

DOOR - FRONT/DOOR - ADJUSTMENTS)

ADJUSTMENTS

NOTE: It is recommended that you adjust the rear door before adjusting the front door. (Refer to 23 - BODY/
DOORS - REAR/DOOR - ADJUSTMENTS)

•

Door adjustment measurements should be taken from stationary or welded body panels like the roof,
rocker or quarter panels.

•

During adjustment procedures, it is recommended that all the hinge fasteners be loosened except for the
upper most fasteners. Adjustments can be made using the upper bolts to hold the door with final torque
of the fasteners occurring after correct door positioning is achieved.

•

A suitable body sealant should be used when removing or moving the hinges.

ND

DOOR - FRONT

23 - 55
