HINGE

REMOVAL

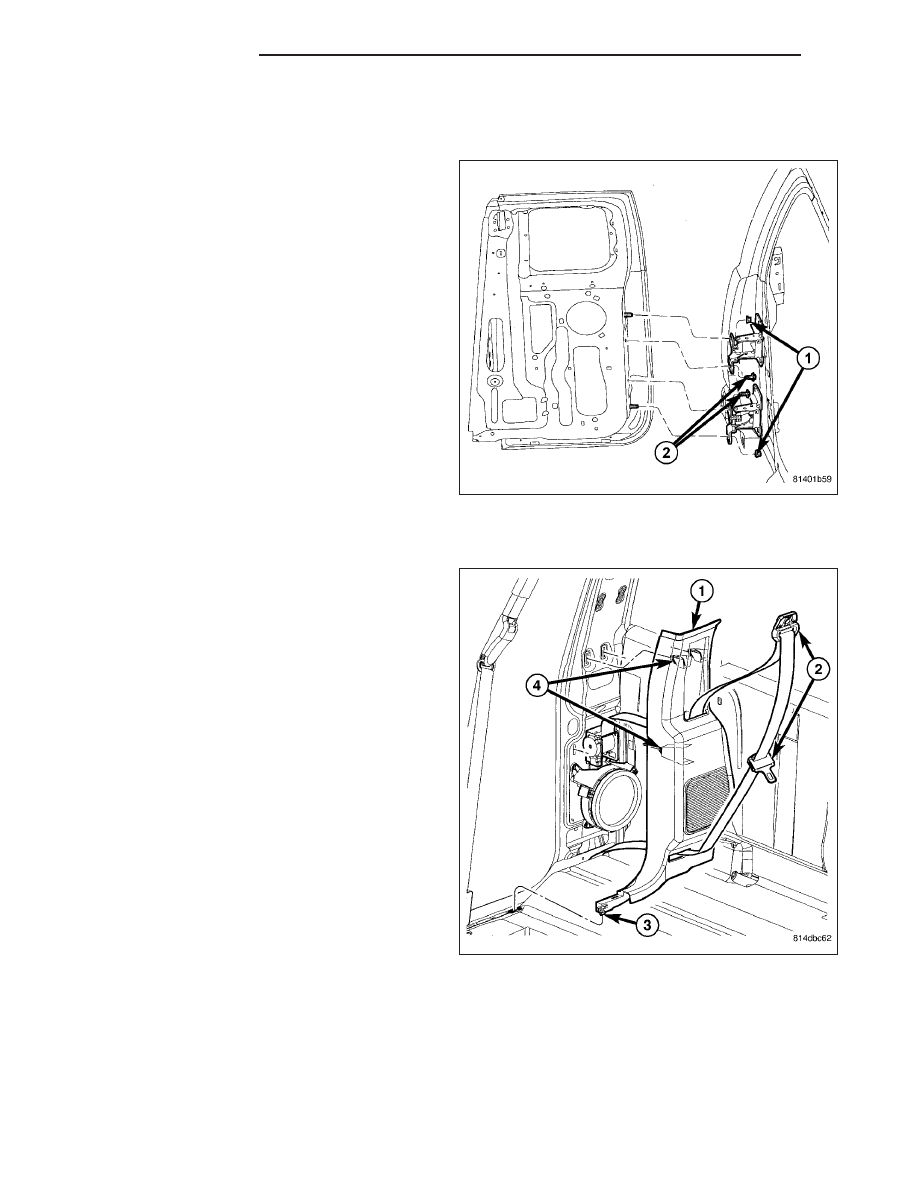

1. Remove the door. (Refer to 23 - BODY/DOOR -

CARGO/DOOR - REMOVAL)

Upper Hinge

NOTE: A suitable body sealant should be used
when removing or moving the hinges.

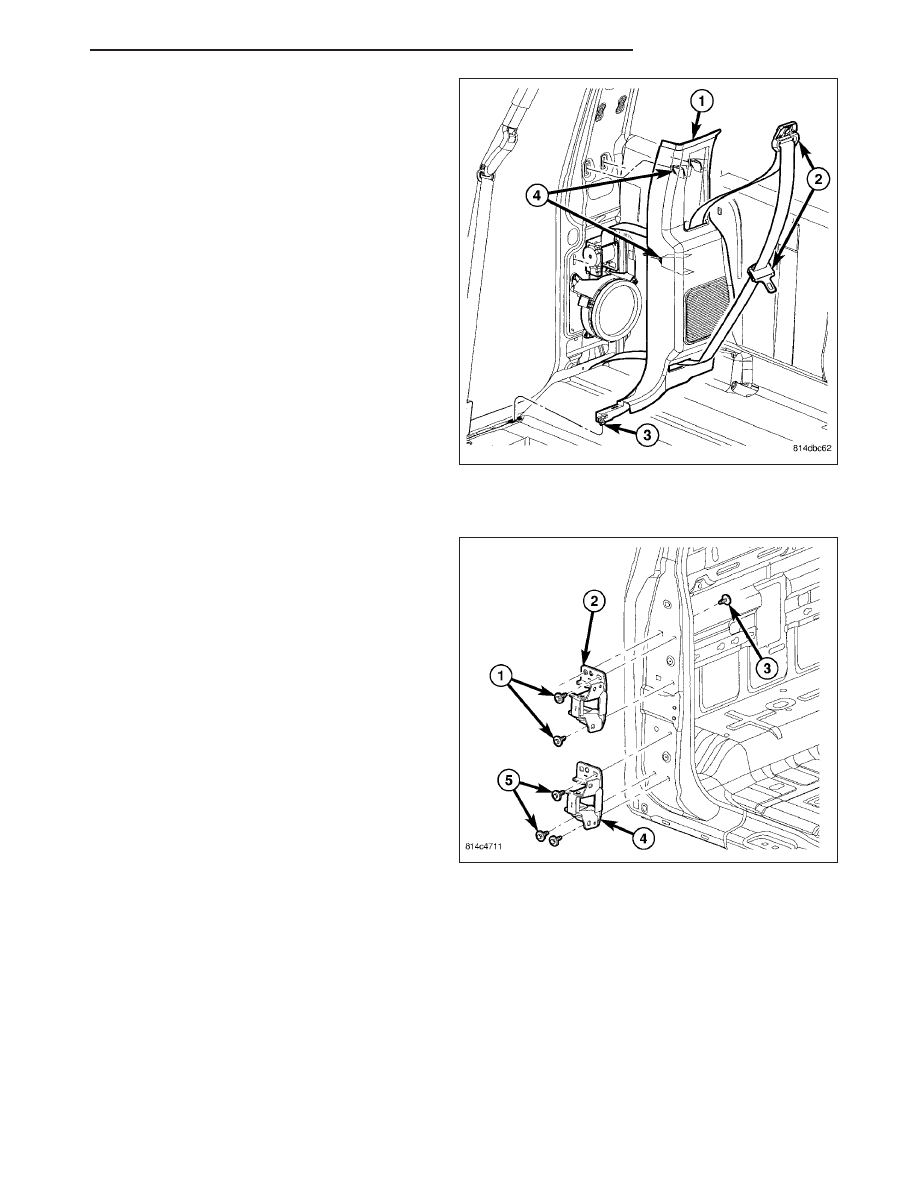

1. Remove the lower c-pillar trim (1). (Refer to 23 -

BODY/INTERIOR/PANEL-C

PILLAR

TRIM

-

REMOVAL)

23 - 36

DOOR - CARGO

ND

2. Using a grease pencil or equivalent, mark the loca-

tion of the hinges on the pillar to aid installation.

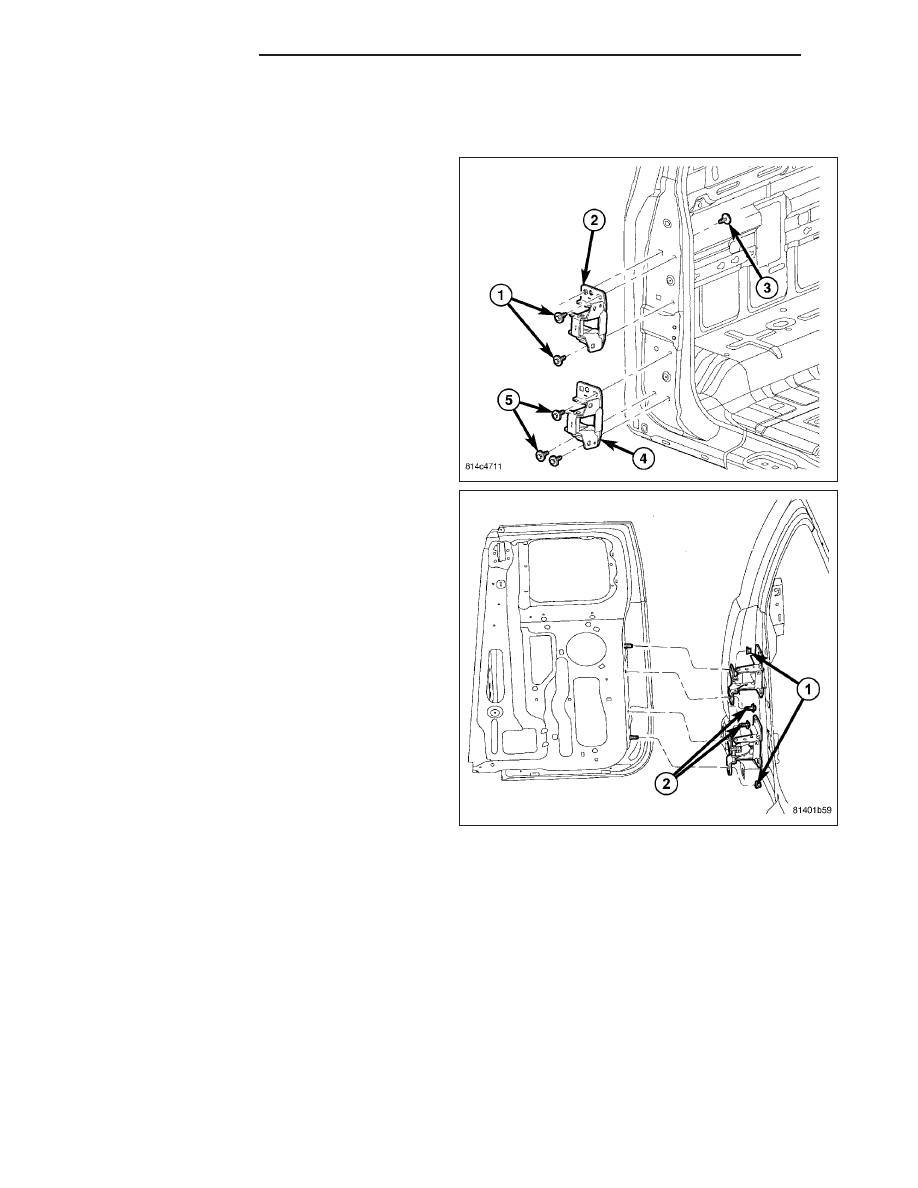

3. Remove the two upper hinge inner bolts (3).

4. Remove the two outer bolts (1) and remove the

hinge (2).

Lower Hinge

NOTE: A suitable body sealant should be used
when removing or moving the hinges.

1. Remove the four hinge bolts (5) and remove the

hinge (4).

ND

DOOR - CARGO

23 - 37

INSTALLATION

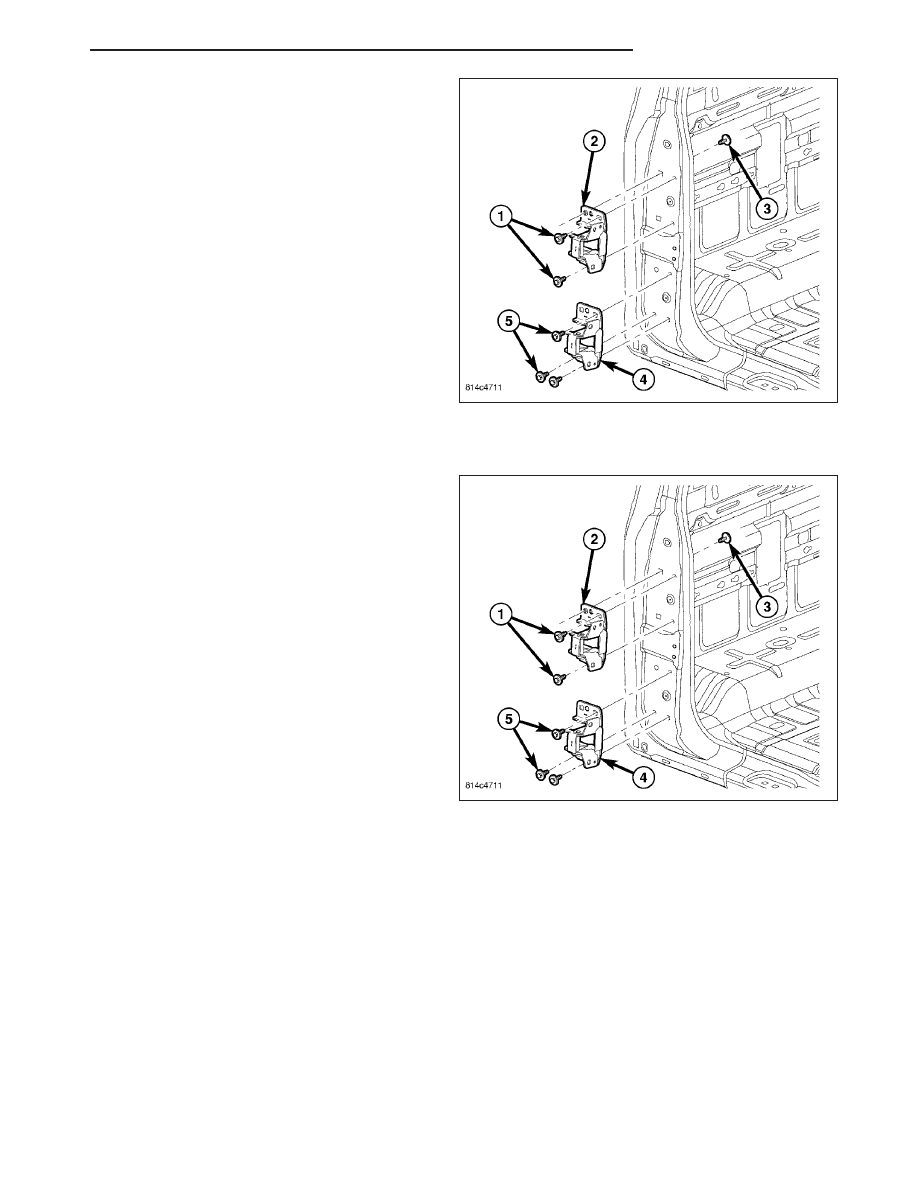

Upper Hinge

NOTE: A suitable body sealant should be used
when removing or moving the hinges.

1. Install the hinge (2) and align with the marks made

during removal.

2. Install the two outer bolts (1) and tighten to 28 N·m

(21 ft. lbs.).

3. Install the two inner bolts (3) and tighten to 28 N·m

(21 ft. lbs.).

4. Install the door and adjust the door position if

required. (Refer to 23 - BODY/DOOR - CARGO/
DOOR - ADJUSTMENTS)

23 - 38

DOOR - CARGO

ND

5. Install the lower c-pillar trim. (Refer to 23 - BODY/

INTERIOR/PANEL-C PILLAR TRIM - INSTALLA-
TION)

Lower Hinge

NOTE: A suitable body sealant should be used
when removing or moving the hinges.

1. Install the hinge (4) and align with the marks made

during removal.

2. Install the three hinge bolts (5) and tighten to 28

N·m (21 ft. lbs.).

3. Install the door and adjust the door position if

required. (Refer to 23 - BODY/DOOR - CARGO/
DOOR - ADJUSTMENTS)
