C1035-REAR WHEEL SPEED COMPARATIVE PERFORMANCE (340) (CONTINUED)

10.

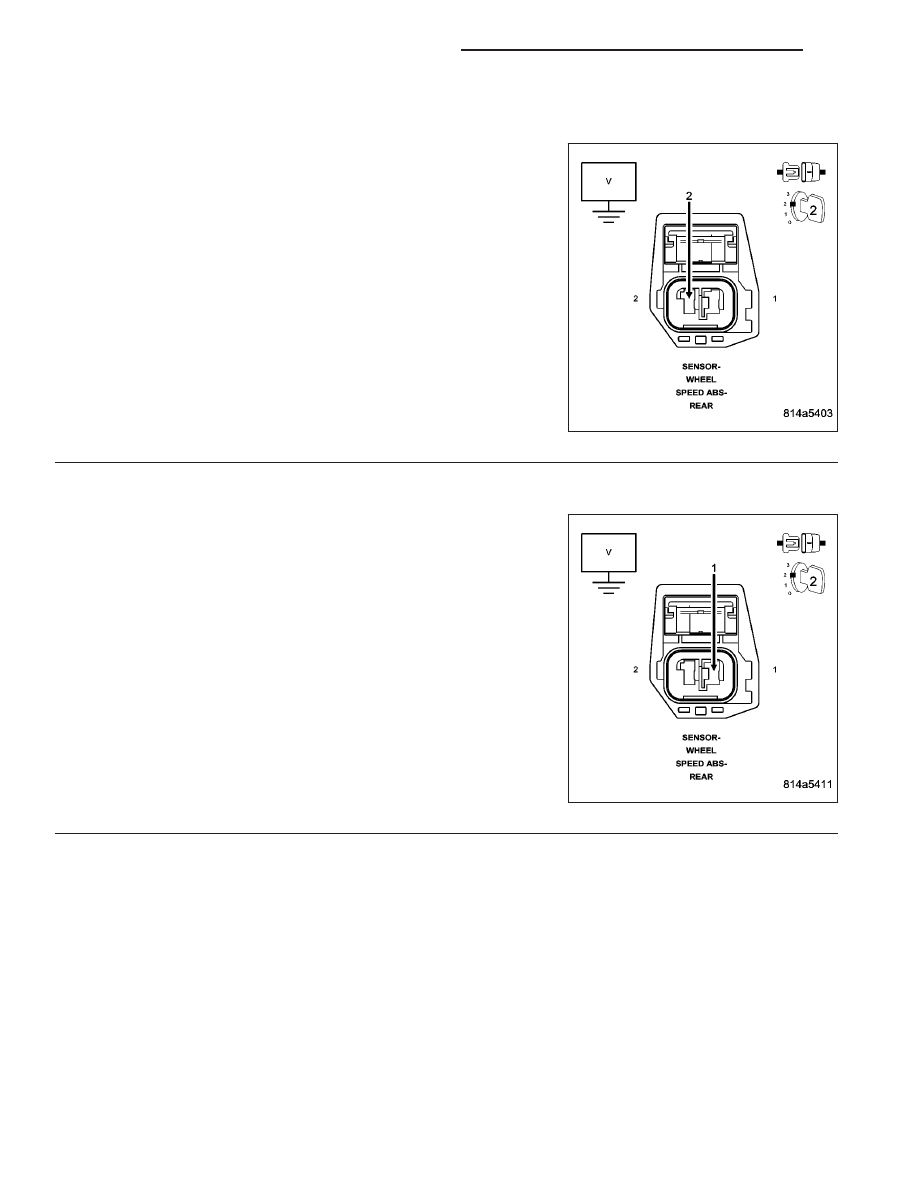

(B222) REAR WHEEL SPEED SENSOR SUPPLY CIRCUIT SHORTED TO VOLTAGE

Turn the ignition on.

Measure the voltage of the (B222) Rear Wheel Speed Sensor Supply
circuit.

Is there any voltage present?

Yes

>> Repair (B222) Rear Wheel Speed Sensor Supply circuit

for a short to voltage.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

No

>> Go To 11

11.

(B22) REAR WHEEL SPEED SENSOR SIGNAL CIRCUIT SHORTED TO VOLTAGE

Measure the voltage of the (B22) Rear Wheel Speed Sensor Signal
circuit.

Is there any voltage present?

Yes

>> Repair the (B22) Rear Wheel Speed Sensor Signal circuit

for a short to voltage.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

No

>> Go To 12

5 - 198

BRAKES - ABS ELECTRICAL DIAGNOSTICS

ND

C1035-REAR WHEEL SPEED COMPARATIVE PERFORMANCE (340) (CONTINUED)

12.

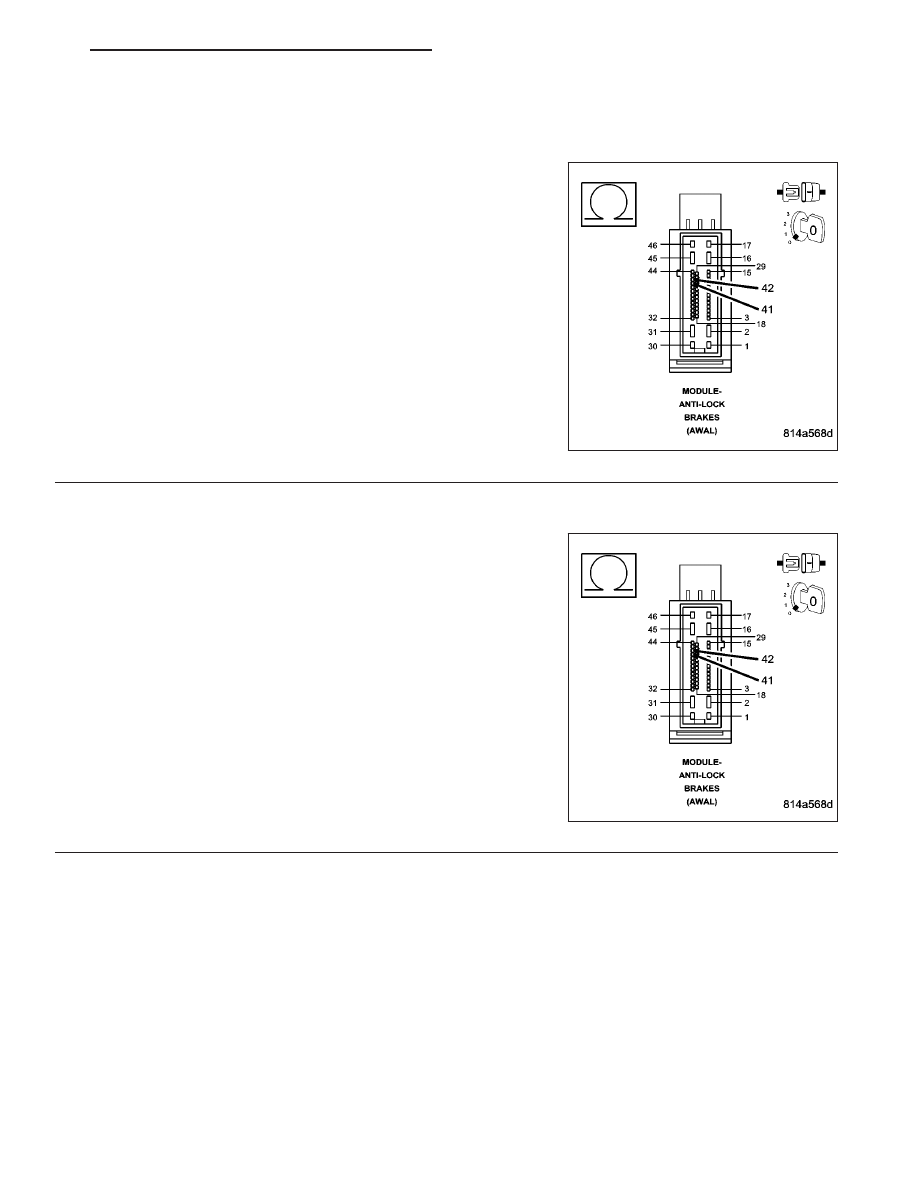

(B222) REAR WHEEL SPEED SENSOR SUPPLY CIRCUIT SHORTED TO THE (B22) REAR WHEEL
SPEED SENSOR SIGNAL CIRCUIT

Turn the ignition off.

Measure the resistance between the (B222) Rear Wheel Speed Sen-
sor Supply circuit and the (B22) Rear Wheel Speed Sensor Signal cir-
cuit at the Anti-lock Brake Module harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Repair (B222) Rear Wheel Speed Sensor Supply circuit

for a short to the (B22) Rear Wheel Speed Sensor Signal
circuit.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

No

>> Go To 13

13.

REAR WHEEL SPEED SENSOR

Turn the ignition off.

Connect the Rear Wheel Speed Sensor harness connector.

Measure the resistance between the (B222) Rear Wheel Speed Sen-
sor Supply circuit and (B22) Rear Wheel Speed Sensor Signal circuit
at the Anti-lock Brake Module harness connector.

NOTE: The resistance should be approximately 1600–2300 ohms
at 76 degrees F.

Is the resistance within the noted range?

Yes

>> Go to 14

No

>> Replace the Rear Wheel Speed Sensor in accordance

with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 -
BRAKES/ELECTRICAL - DIAGNOSIS AND TESTING)

ND

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 199

C1035-REAR WHEEL SPEED COMPARATIVE PERFORMANCE (340) (CONTINUED)

14.

ANTI-LOCK BRAKE MODULE

Turn the ignition off.

Inspect the related wiring harness. Look for any chafed, pierced, pinched, or partially broken wires.

Inspect the related wire harness connectors. Look for broken, bent, pushed out, or corroded terminals.

Refer to any Technical Service Bulletins that may apply.

Were any problems found?

Yes

>> Repair as necessary in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

No

>> Replace the Anti-lock Brake Module in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

15.

WIRING HARNESS INSPECTION

Turn the ignition off.

NOTE: Towing the vehicle with ignition ON may set this DTC.
Inspect the related wiring harness. Look for any chafed, pierced, pinched, or partially broken wires.

Inspect the related wire harness connectors. Look for broken, bent, pushed out, or corroded terminals.

Refer to any Technical Service Bulletins that may apply.

Were any problems found?

Yes

>> Repair as necessary in accordance with the Service Information.

Perform ABS VERIFICATION TEST - VER 1. (Refer to 5 - BRAKES/ELECTRICAL - DIAGNOSIS AND
TESTING)

No

>> Test Complete.

5 - 200

BRAKES - ABS ELECTRICAL DIAGNOSTICS

ND

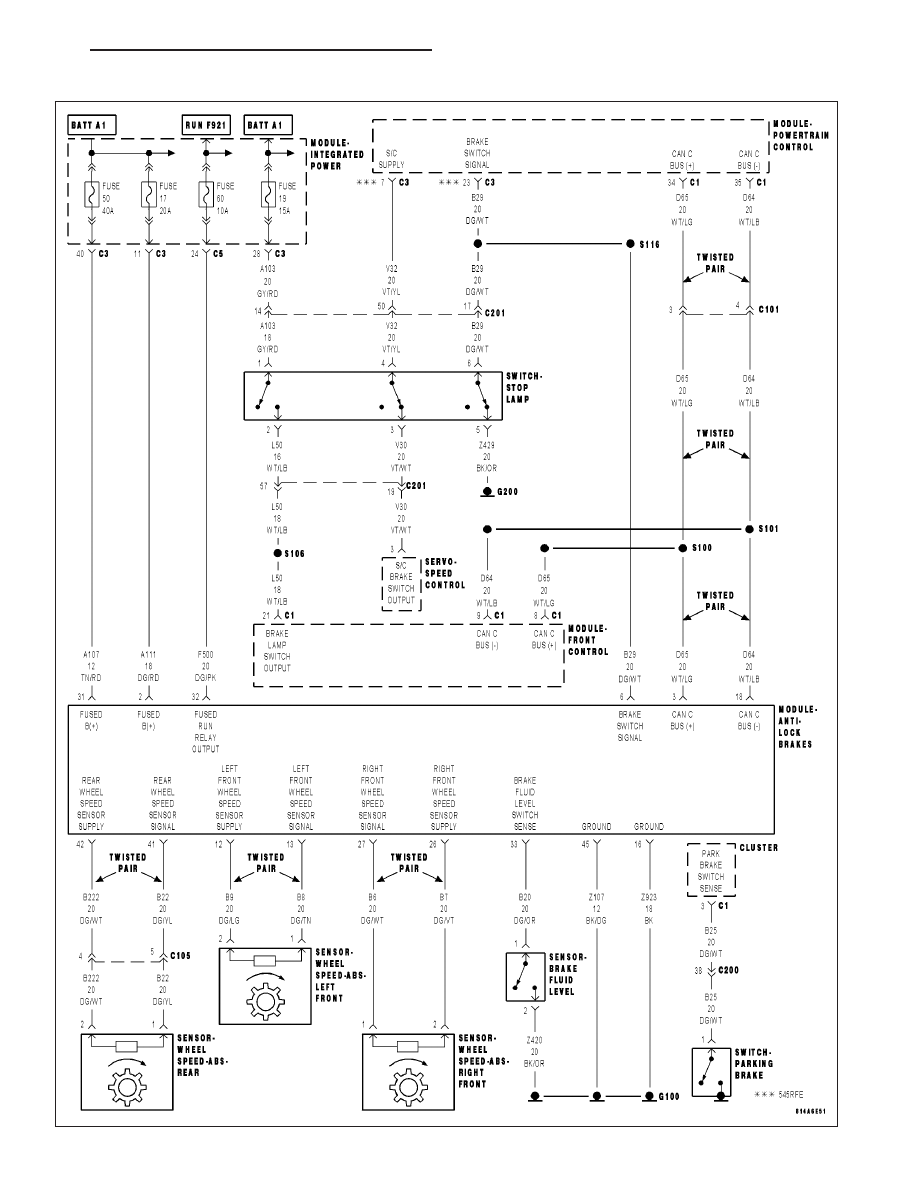

C1073–ABS MOTOR CONTROL CIRCUIT (340)

ND

BRAKES - ABS ELECTRICAL DIAGNOSTICS

5 - 201
