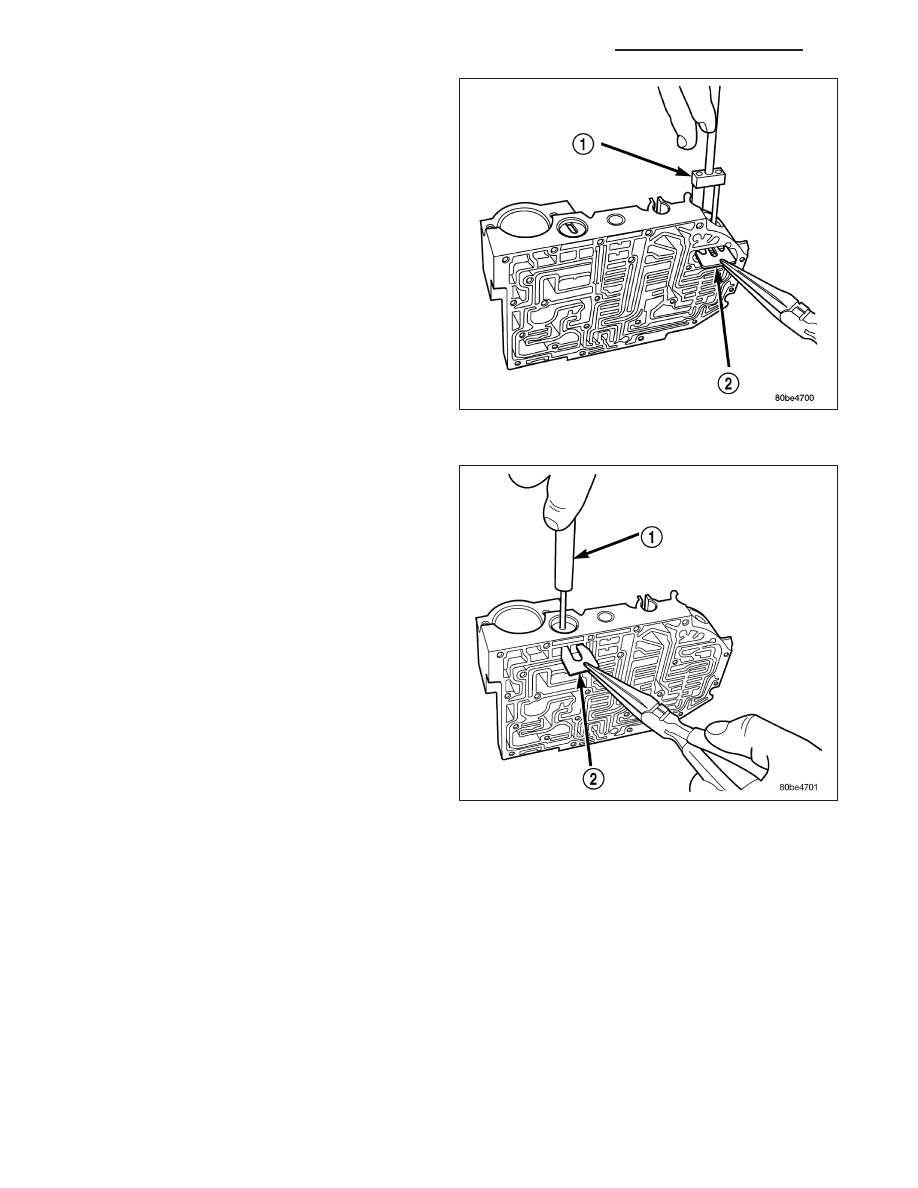

14. Remove dual retainer plate (2) from valve body.

Use special tool 6301 (1) to remove plate (2).

15. Remove regulator valve spring retainer (2).

21 - 404

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

ND

16. Remove remaining retainers (1, 2).

17. Remove all valves and springs.

18. Cleanliness through entire disassembly and assembly of the valve body cannot be overemphasized. When dis-

assembling, each part should be washed in a suitable solvent, then dried by compressed air. Do not wipe

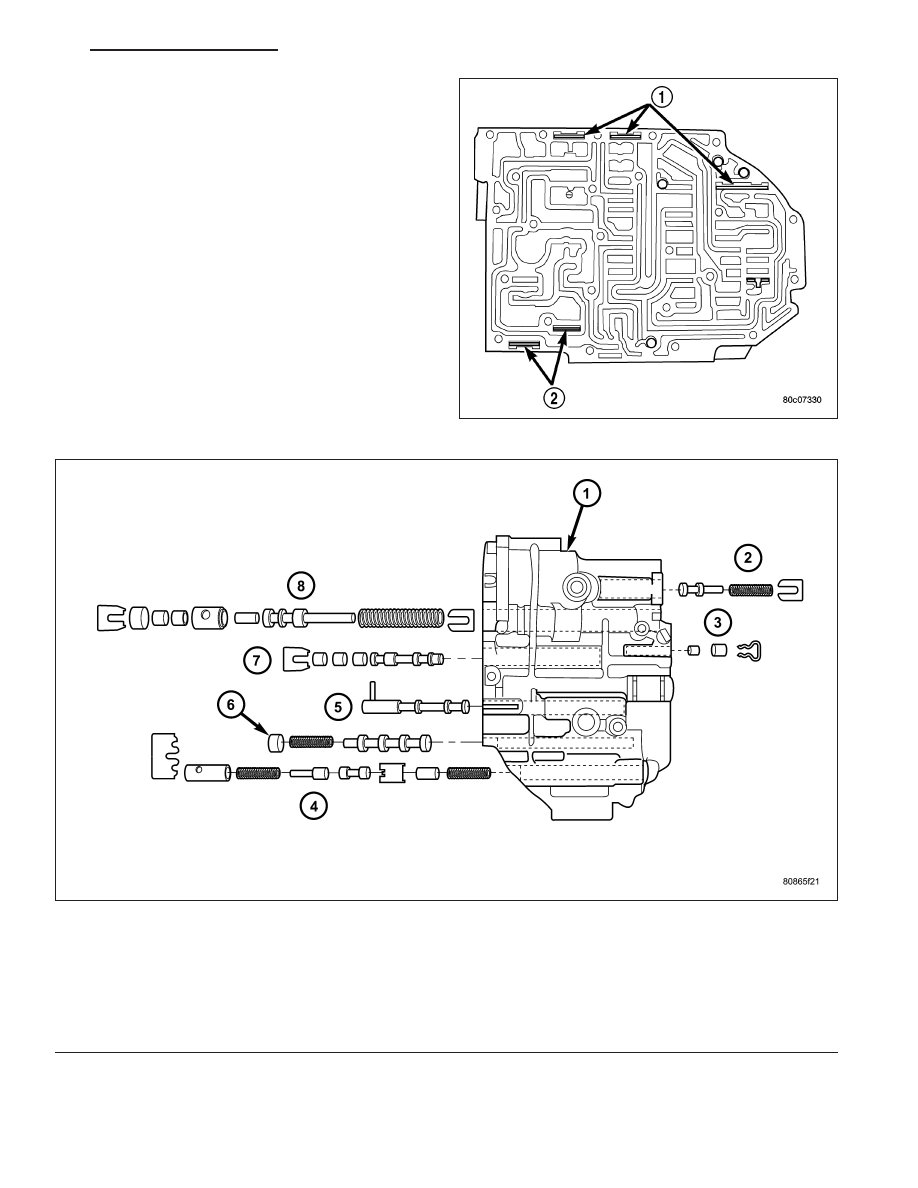

Valve Body Assembly

1 - VALVE BODY
2 - T/C REGULATOR VALVE
3 - L/R SWITCH VALVE
4 - CONVERTER CLUTCH CONTROL VALVE
5 - MANUAL VALVE
6 - CONVERTER CLUTCH SWITCH VALVE
7 - SOLENOID SWITCH VALVE
8 - REGULATOR VALVE

ND

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 405

parts with shop towels. All mating surfaces in the valve body are accurately machined; therefore, careful han-
dling of all parts must be exercised to avoid nicks or burrs.

ASSEMBLY

NOTE: If the valve body assembly is being reconditioned or replaced, it is necessary to perform the Quick
Learn Procedure using the scan tool. (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES/TRANS-
MISSION CONTROL MODULE - STANDARD PROCEDURE)

1. Install all valves and springs as shown.

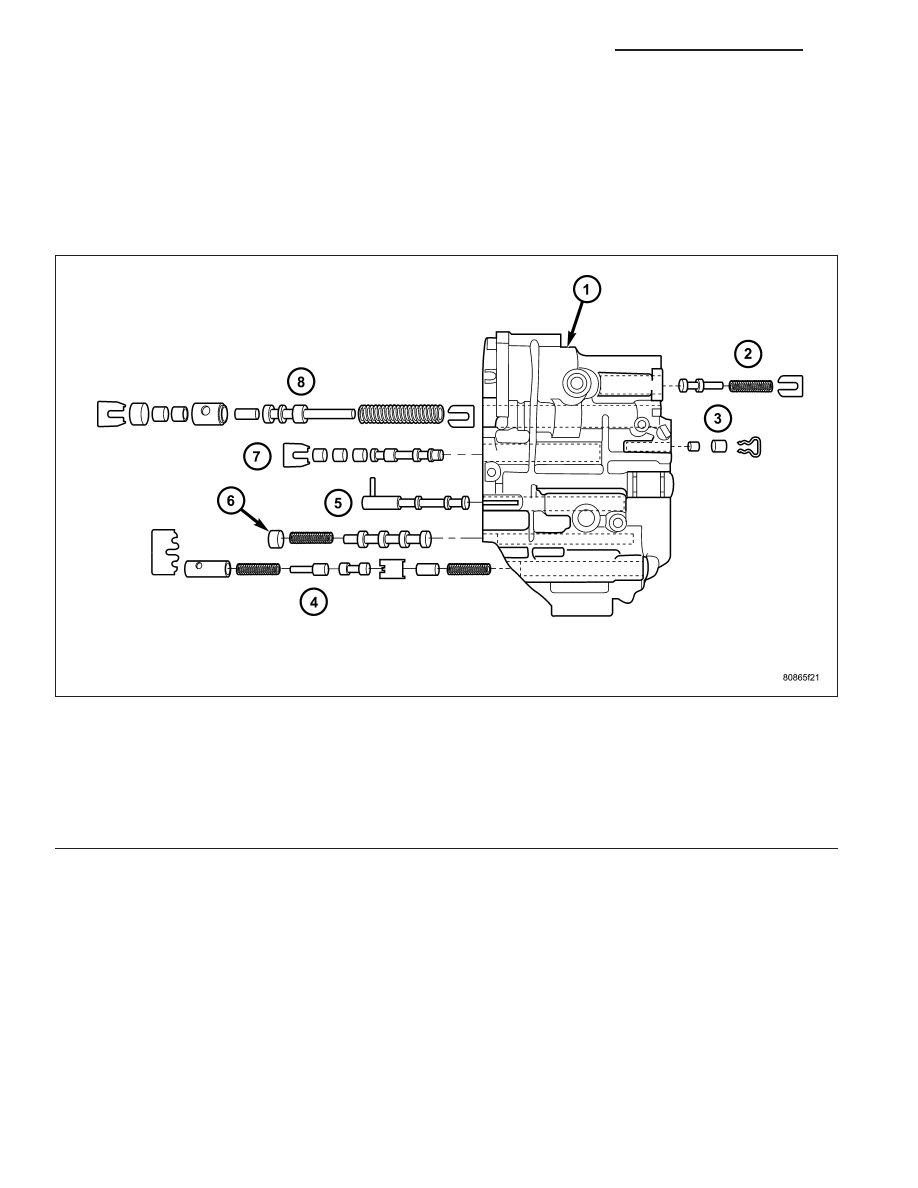

Valve Body Assembly

1 - VALVE BODY
2 - T/C REGULATOR VALVE
3 - L/R SWITCH VALVE
4 - CONVERTER CLUTCH CONTROL VALVE
5 - MANUAL VALVE
6 - CONVERTER CLUTCH SWITCH VALVE
7 - SOLENOID SWITCH VALVE
8 - REGULATOR VALVE

21 - 406

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

ND

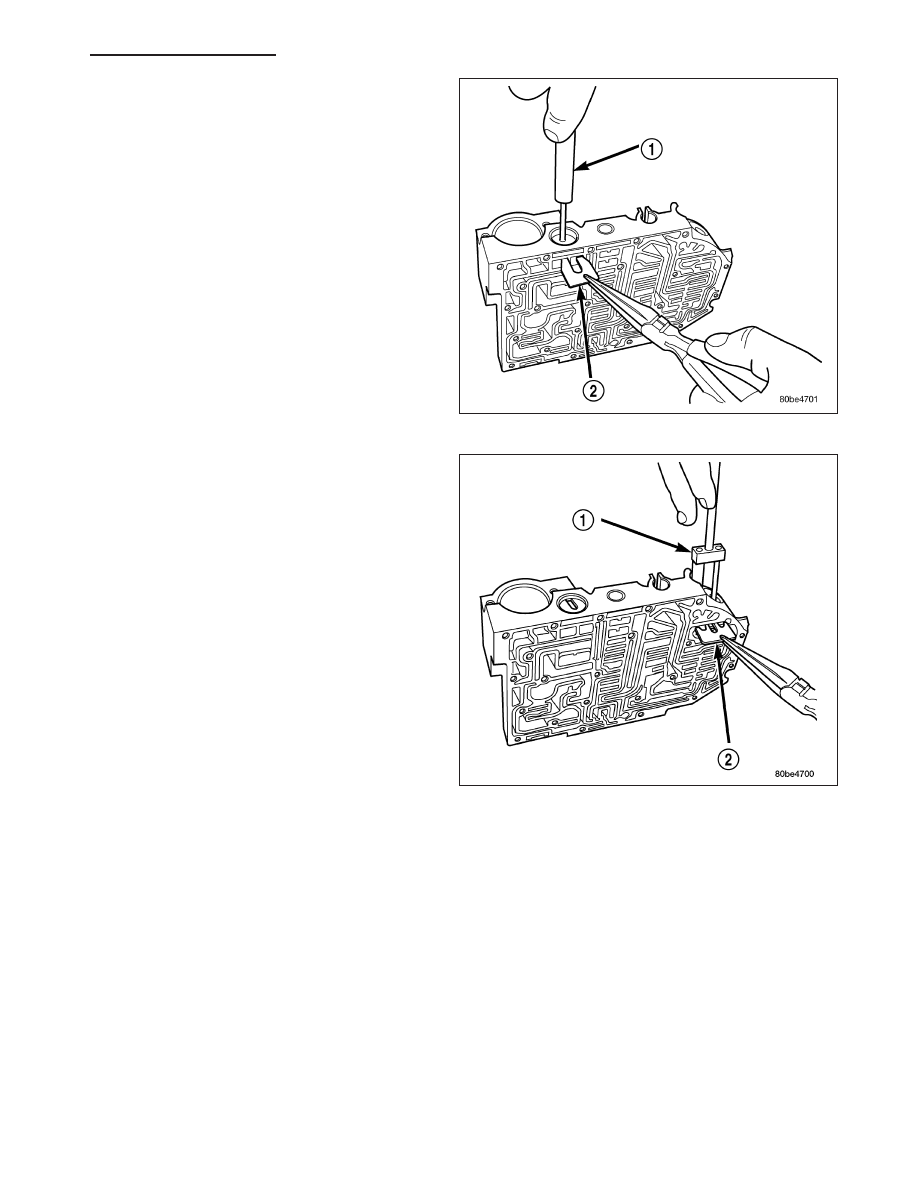

2. Install regulator valve spring retainer (2).

3. Install dual retainer plate (2) using Tool 6301 (1).

ND

AUTOMATIC TRANSMISSION 42RLE - SERVICE INFORMATION

21 - 407
