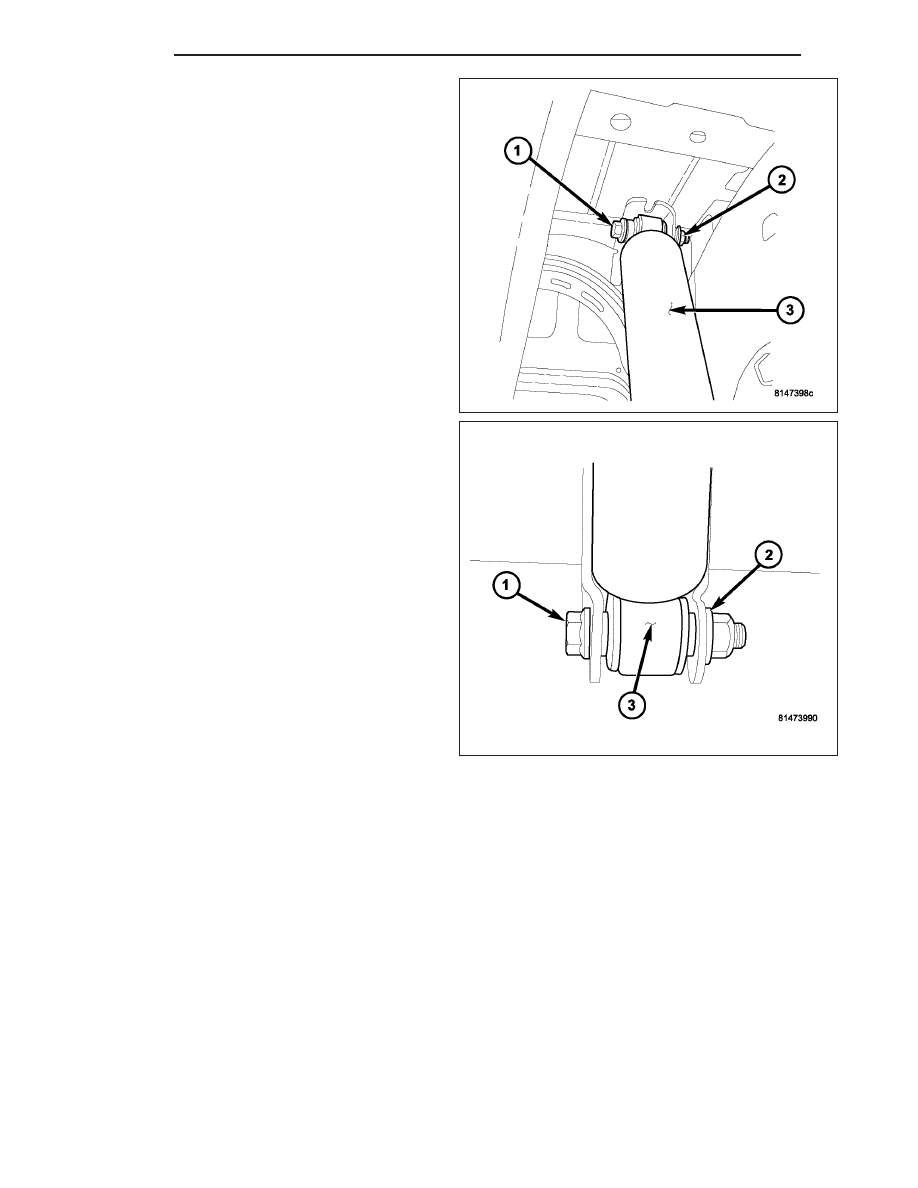

2. Install the bolt (1) through the frame bracket and

the shock (3). Install the nut (2) to the top bolt (1).
Tighten to 102 N.m (75 ft. lbs.)

3. Install the bolt (1) through the axle bracket and the

shock (3). Install the nut (2) to the bolt (1). Tighten
to 102 N.m (75 ft. lbs.)

4. Remove the support and lower the vehicle.

2 - 44

REAR

ND

SPRING

REMOVAL

CAUTION: The rear of the vehicle must be lifted
only with a jack or hoist. The lift must be placed
under the frame rail crossmember located aft of
the rear axle. Use care to avoid bending the side
rail flange.

1. Raise the vehicle at the frame.

2. Use a hydraulic jack to relieve the axle weight.

3. Remove the wheel and tire assemblies.

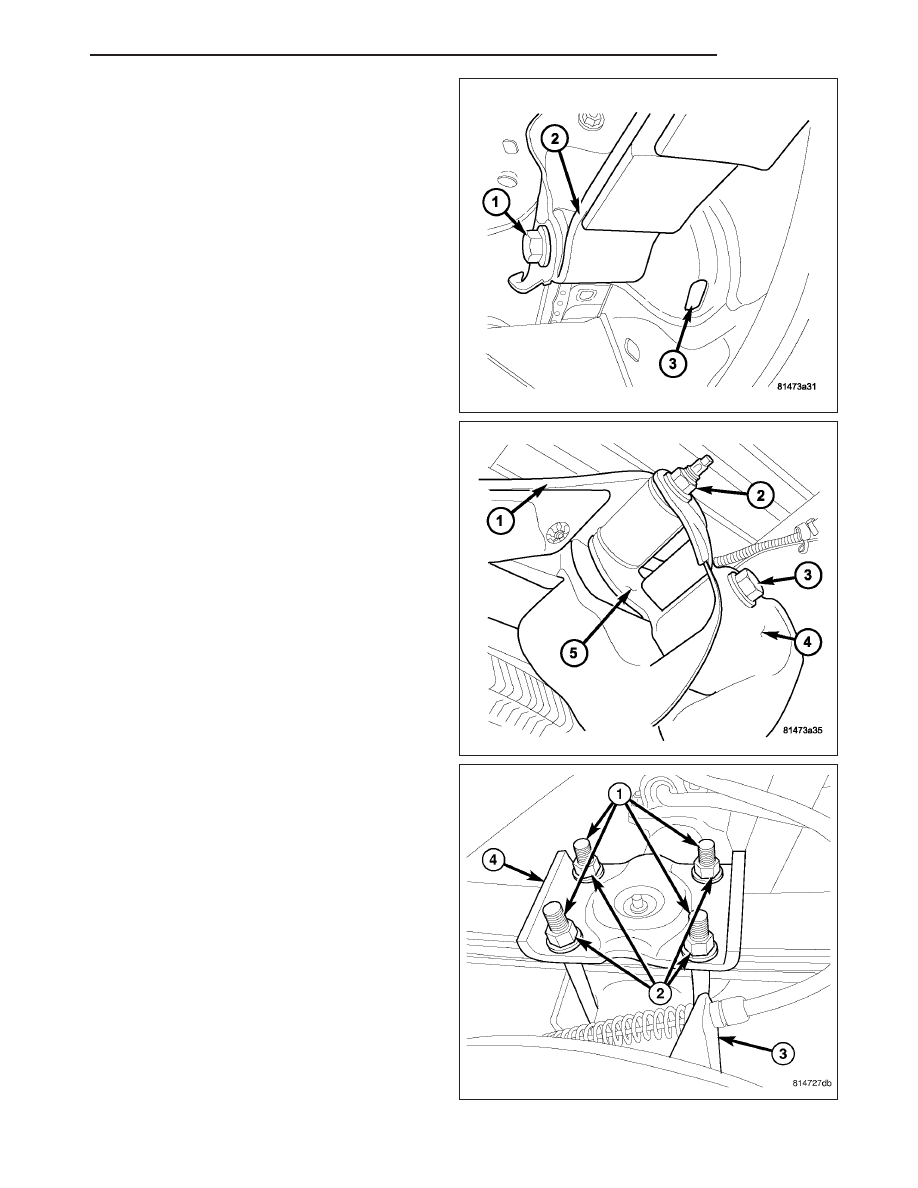

4. Remove the nuts (2), the U-bolts (1) and spring

plate (4) from the axle.

5. Loosen and remove the bolt (1) and then remove

the flag nut through the access hole (3) in the
bracket from the spring front eye (2).

ND

REAR

2 - 45

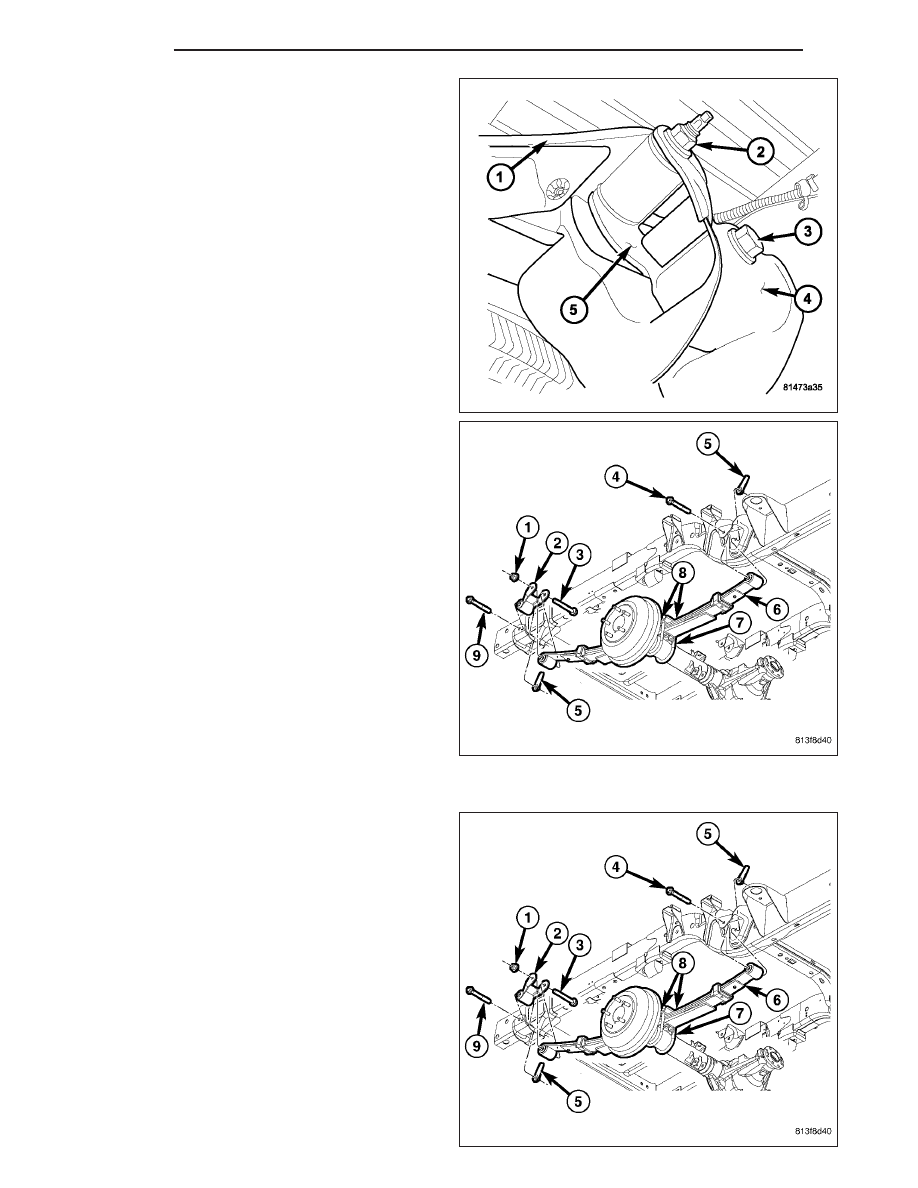

6. Remove the nut and bolt (3) that attaches the

spring shackle (5) to the rear frame bracket (4).

7. Remove the spring (6) from the vehicle.

8. Remove the shackle (2) from the spring (6).

INSTALLATION

CAUTION: The rear of the vehicle must be lifted
only with a jack or hoist. The lift must be placed
under the frame rail crossmember located aft of
the rear axle. Use care to avoid bending the side
rail flange.

1. Install the spring shackle (2) on the spring (6) fin-

ger tight.

2. Position the spring (6) on the rear axle pad. Make

sure the spring center bolt is inserted in the pad
locating hole.

2 - 46

REAR

ND

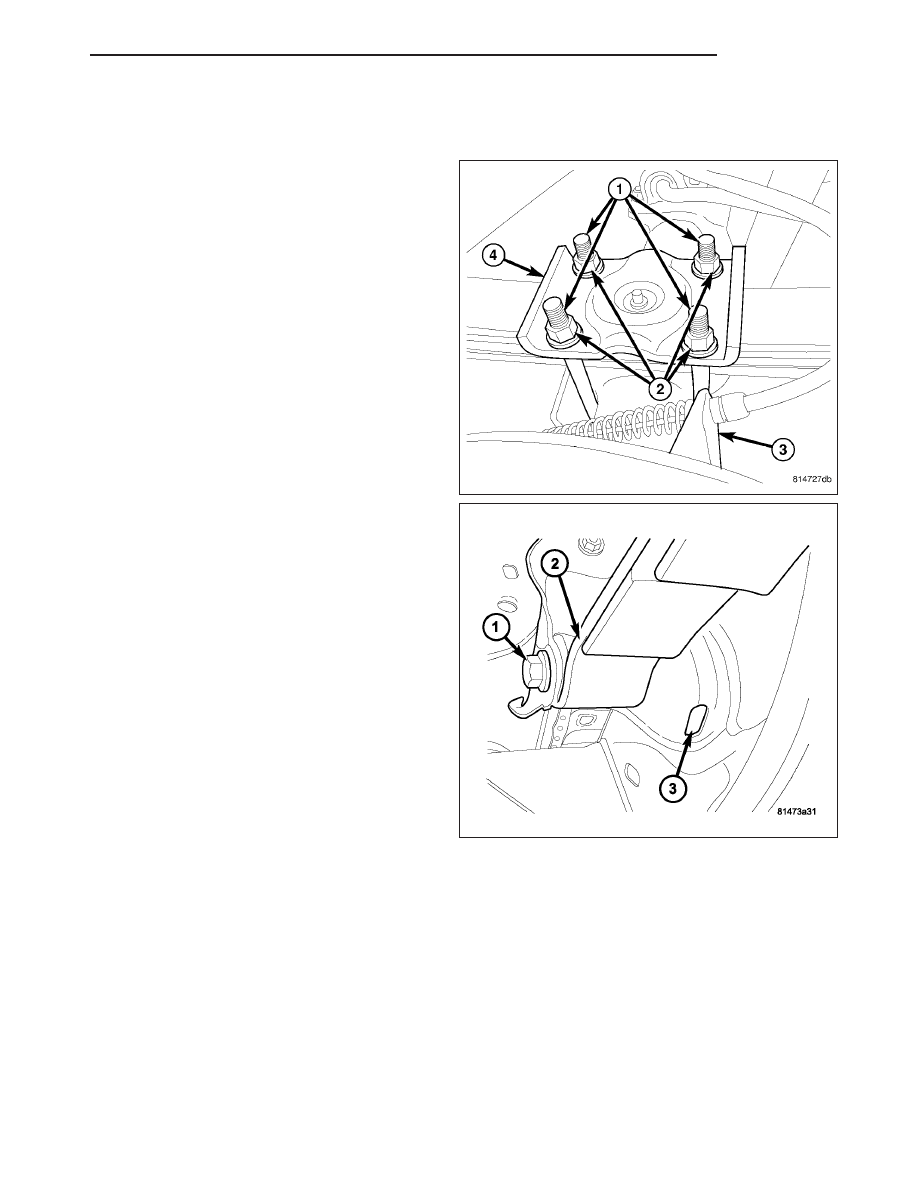

3. Align front spring eye (2) with the bolt hole in the

front frame bracket. Install the spring eye bolt (1)
and flag nut through the access hole in the frame
(3) and tighten the bolt (1) finger-tight.

4. Align spring shackle eye with the bolt hole in the

rear frame bracket (4). Install the bolt (3) and nut
and tighten the spring shackle eye nut finger-tight.

5. Install the U-bolts (1), spring plate (4) and nuts (2).

6. Tighten the U-bolt nuts (2) to 149 N·m (110 ft. lbs.).

7. Install the wheel and tire assemblies. (Refer to 22 - TIRES/WHEELS/WHEELS - STANDARD PROCEDURE).
