BODY WIRING SYSTEM  9A-3

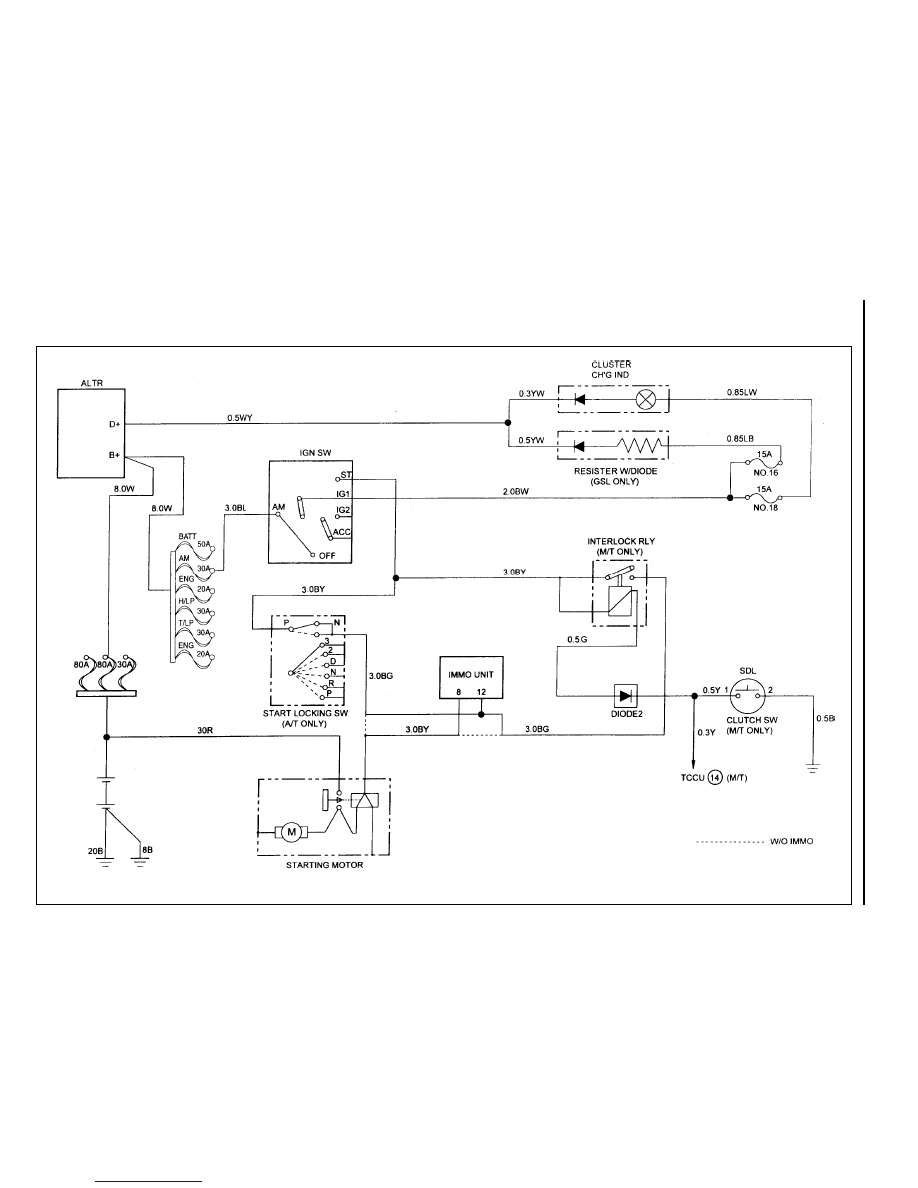

STARTING & CHARGING (GASOLINE HFM)

9A-4  BODY WIRING SYSTEM

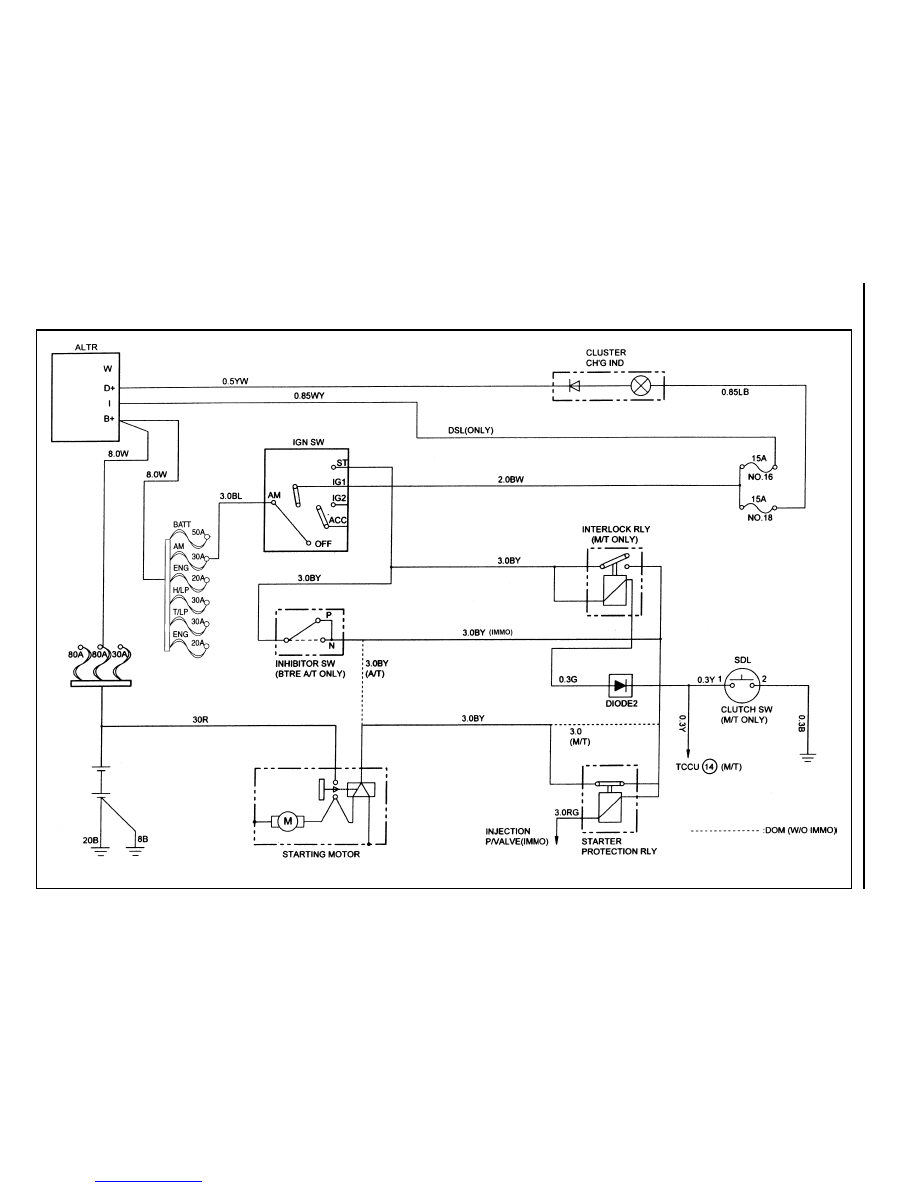

STARTING & CHARGING (DIESEL)

BODY WIRING SYSTEM  9A-5

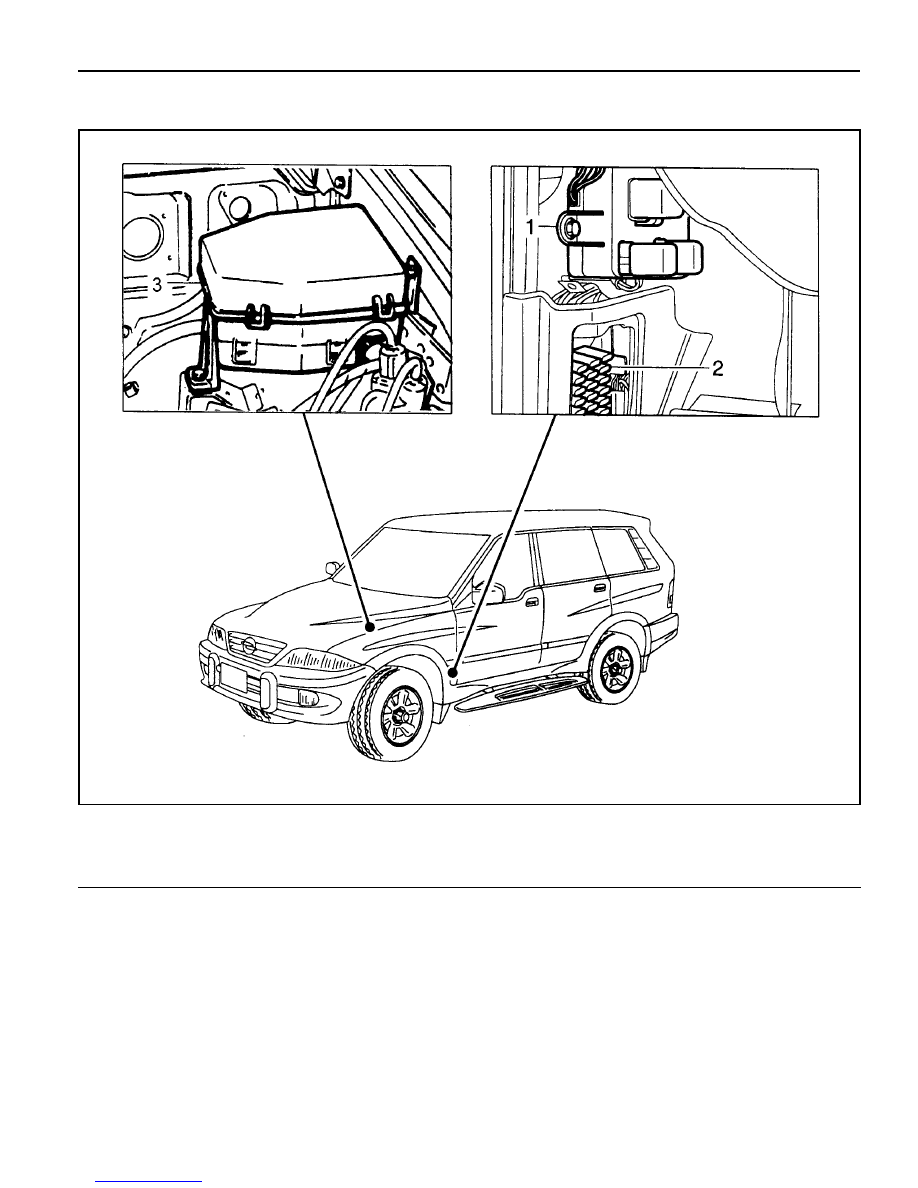

FUSE BOX AND RELAY

1 Interior Relay Box
2 Interior Fuse Box

3 Engine Compartment Fuse and Relay Box

9A-6  BODY WIRING SYSTEM

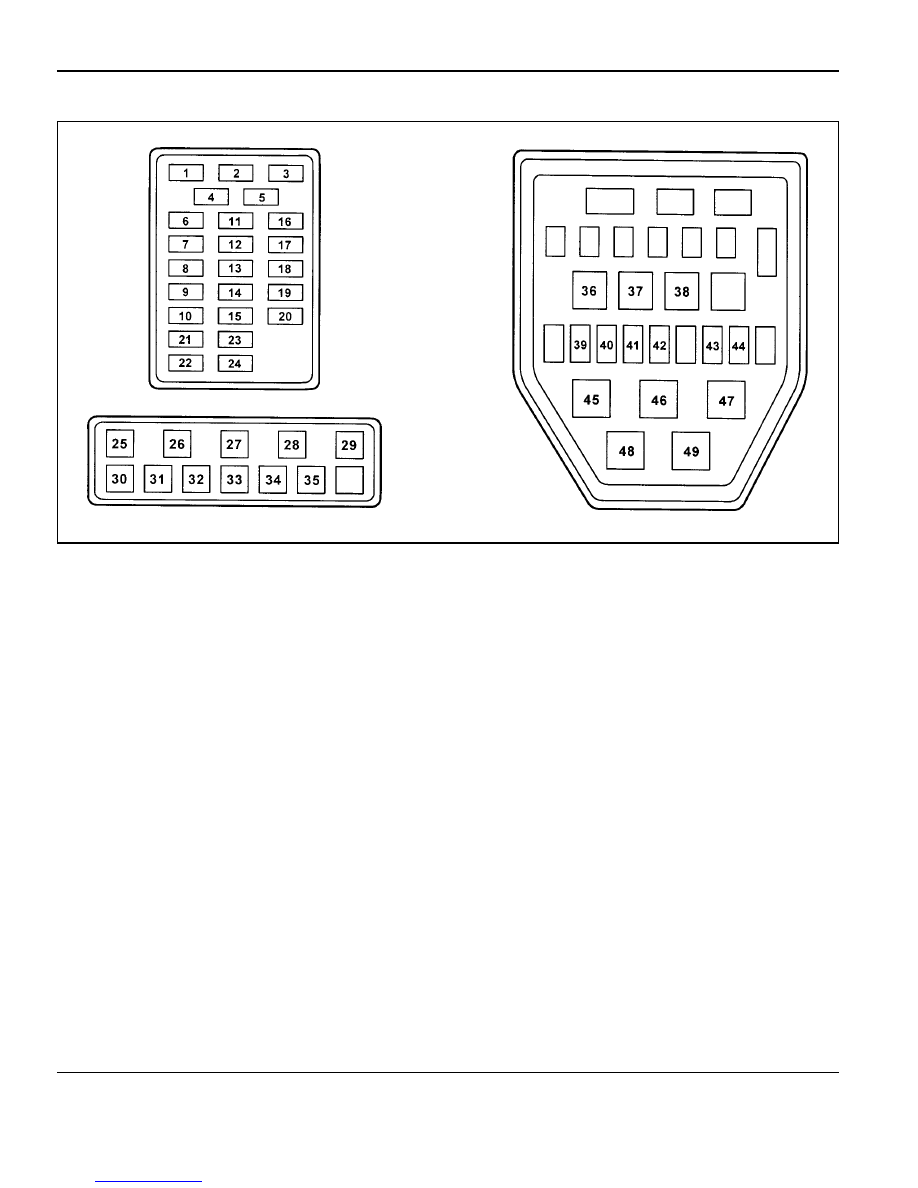

Engine Room Fuse (EF) and Relay Box

1 Fuse  (15A) : ABS, ABD
2 Fuse (20A) : Sun Roof
3 Fuse  (10A) : Air Bag
4 Fuse (15A) : Audio, Clock, Out Side Mirror
5 Fuse (30A) : Cigarette lighter, Power Socket
6 Fuse (30A) : Heater
7 Fuse (15A) : Door Lock
8 Fuse (30A) : Rear Heated
9 Fuse  (10A) : Audio, Buzzer, Chime, Clock

10 Fuse  (30A) : Power Window

11 Fuse (10A) : Immobilizer

12 Fuse (20A) : T/C
13 Fuse (15A) : Interior Lamp
14 Fuse  (15A) : Hazard Lamp
15 Fuse (15A) : Stop Lamp
16 Fuse (15A) : Turn signal Lamp, Head Lamp
17 Fuse (10A) : Back up Lamp
18 Fuse (15A) : Cluster, STICS
19 Fuse (15A) : A/T, Diagnosis
20 Fuse (15A) : Over Voltage Protection Relay

  (Gasolin Only)

21 Fuse  (15A) : Seat Heater
22 Fuse (15A) : ECS
23 Fuse (15A) : Front Wiper & Washer
24 Fuse  (10A) : Rear Wiper & Washer, A/C
25 Relay

: Front Wiper

26 Relay : ABS Warning Lamp
27 Relay : Flasher Unit
28 Relay : Fuel Pump (Gasoline Only)
29 Relay : Shift Lock (A/T)
30 Relay : Clutch Interlock & Neutral
31 Relay : Sun Roof
32 Relay : A/T ‘B’ Interlock (MB A/T)
33 Relay : Power Window
34 Relay : Rear Fog Lamp
35 Relay : ECS
36 Relay : Compressor (Diesel E/G)

Condenser Fan (Gasoline E/G)

37 Relay : Condenser Fan
38 Relay : Air Conditioner
39 Fuse (10A) : Tail Lamp
40 Fuse  (15A) : Head Lamp(LH)
41 Fuse  (15A) : Head Lamp(RH)
42 Fuse (15A) : Front Fog Lamp
43 Fuse (10A) : Horn
44 Fuse (10A) : Compressor
45 Relay : Resistor with Diode (Gasoline E/G)
46 Relay : Front fog Lamp
47 Relay : Condenser Fan
48 Relay : Tail Lamp
49 Relay : Horn
