PROPELLER SHAFT  3C-7

Installation Procedure

Clean the disassembled parts and replace them if damaged.

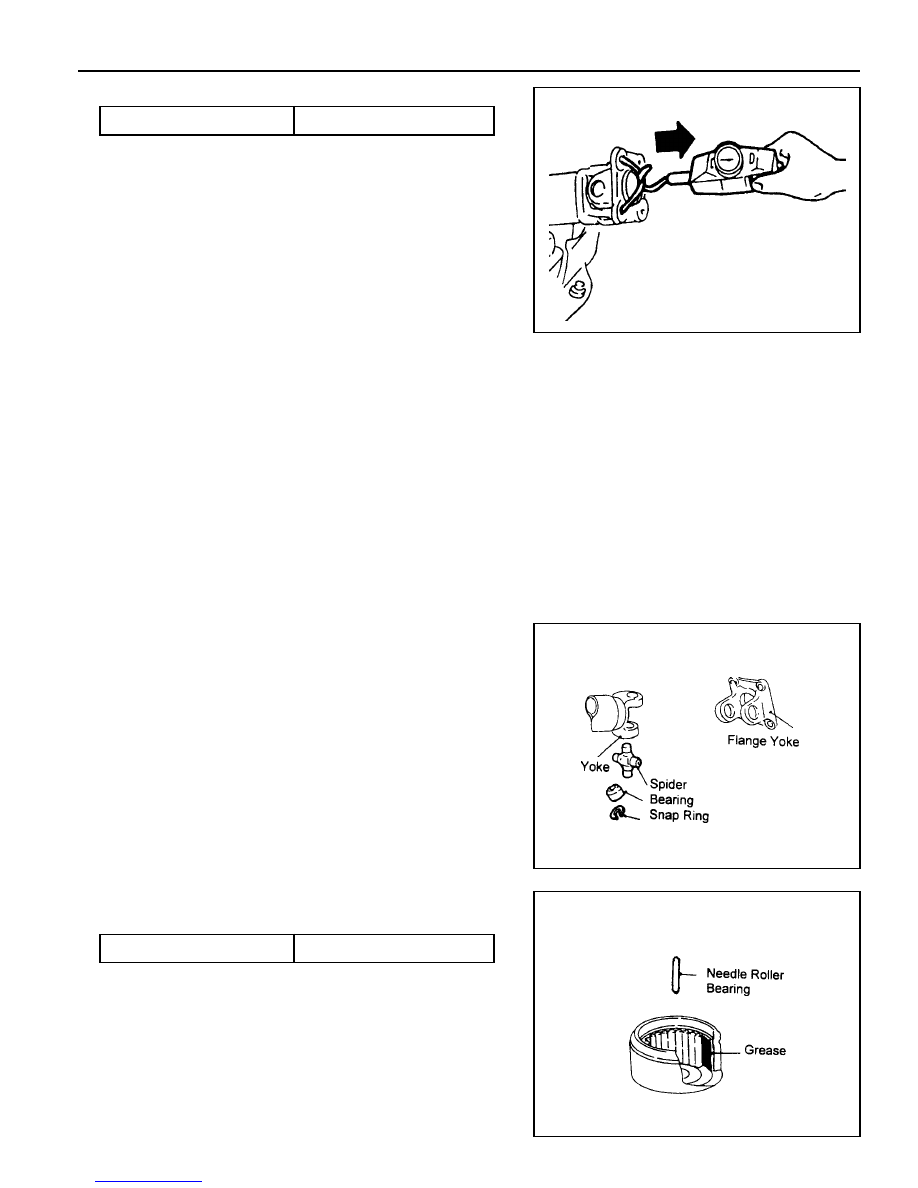

1. Align the alignment marks of the yoke and assemble the

spider, bearing and snap ring.

2. Apply grease to the inner of the bearing cap of the needle

roller bearing and assemble the needle roller.

Grease

EP #2

6. Possible cause of vibration.

l

Drift away of balance weights.

l

Excessive runout of the propeller shaft.

l

Using normal bolts.

l

Excessive wear of the universal joint.

l

Sticks in sleeve joint.

l

Drive angle changes in universal joints or cross causes
vibration and can be detected around 60~100 km/h.

5. Universal joint starting torque.

Starting Torque

3 - 8 kg

l

cm

3C-8  PROPELLER SHAFT

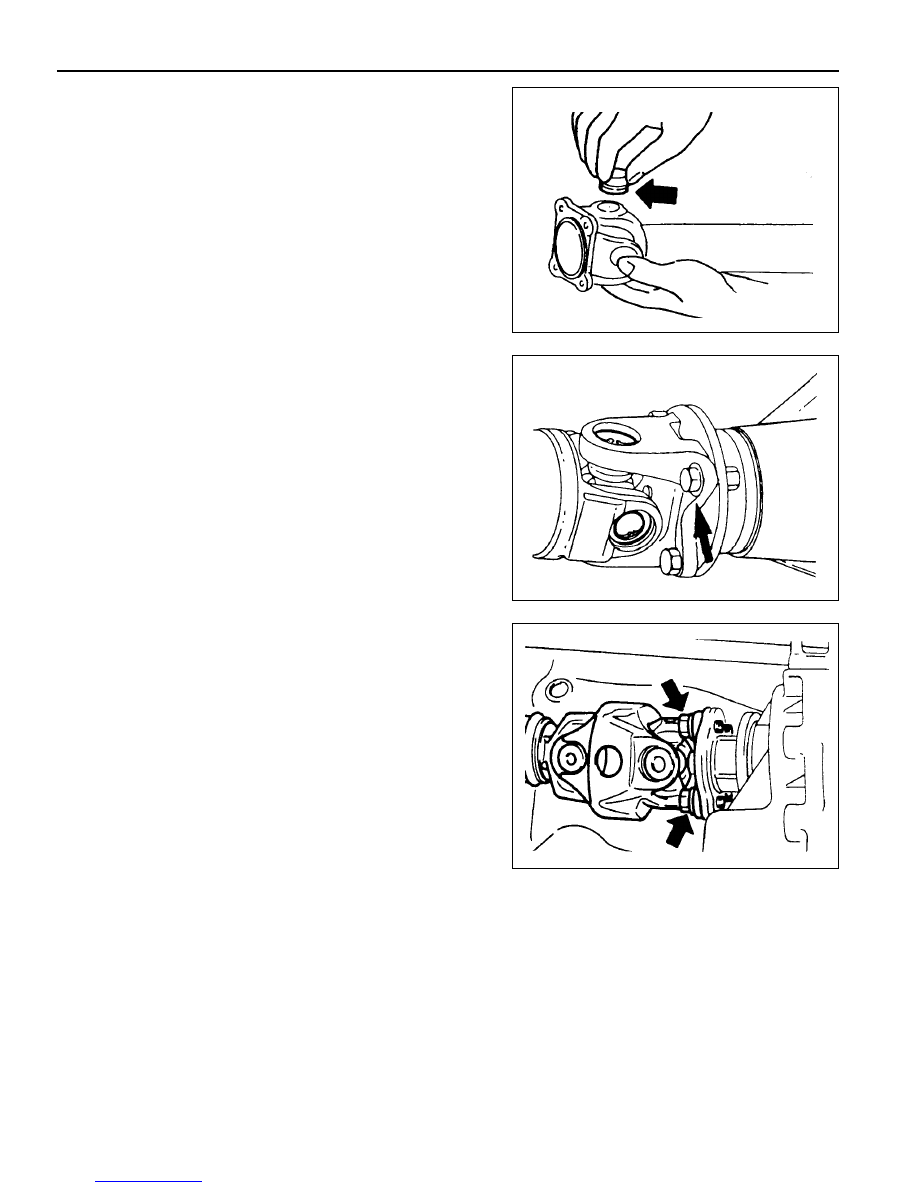

3. Install the bearing cap to the yoke and insert the spider.

Install the opposite side cap by tapping with a plastic
hammer. Adjust clearance of the spider pin to be within 0.1
mm and install the snap ring.

4. Align the alignment marks and install the front and rear

propeller shaft. Tighten the nuts to the specified torque.

Gasoline

Diesel

SECTION 3D

REAR  DRIVE  AXLE

TABLE OF CONTENTS

Specifications . . . . . . . . . . . . . . . . . . . . . . . .  3D-1

General Specifications . . . . . . . . . . . . . . . . . .  3D-1

Fastener  Tightening  Specifications . . . . . . . . .  3D-2

Diagnosis . . . . . . . . . . . . . . . . . . . . . . . . . . .  3D-3

Noise (During Straight Driving) . . . . . . . . . . . .  3D-3

Oil Leakage . . . . . . . . . . . . . . . . . . . . . . . . . .  3D-3

Noise (During Turning) . . . . . . . . . . . . . . . . . .  3D-3

Heating . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  3D-3

Vibration . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  3D-4

Noise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  3D-4

Component Locator . . . . . . . . . . . . . . . . . . .  3D-5

Maintenance and Repair . . . . . . . . . . . . . . .  3D-6

On-Vehicle Service . . . . . . . . . . . . . . . . . . . . .  3D-6

Axle Shaft . . . . . . . . . . . . . . . . . . . . . . . . . . . .  3D-6

Axle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  3D-9

Unit Repair . . . . . . . . . . . . . . . . . . . . . . . . .  3D-11

Axle Housing . . . . . . . . . . . . . . . . . . . . . . . . .  3D-11

LSD (Limited Slip Diffrential) . . . . . . . . . . . . .  3D-16

SPECIFICATIONS

GENERAL SPECIFICATIONS

Axle Shaft Type

Axle Housing Type

Differential

Reduction Ratio

Type

Gear

M/T

M/T

A/T (MB)

M/T

A/T (BTRA)

M/T

A/T (BTRA)

Description

Semi - floating

Salibury (Build-up)

Conventional Type

Hypoid Gear

4.55

4.55

3.73

4.55

5.38

4.27

4.89

Application

661NA

662NA

661LA

662LA

3D-2  REAR DRIVE AXLE

FASTENER TIGHTENING SPECIFICATIONS

Application

Inner Bracket Mounting Nut

Propeller Shaft to Rear Axle Input Shaft

Lower Arm Mounting Nut

Lower Shock Absorber to Axle Housing

Upper Arm Mounting Nut

Stabilizer Bar Mounting Bolt

Lateral Rod Mounting Nut

Drive Pinion Lock Nut

Oil Drain Plug

Ring Gear Mounting Bolt

Oil Filler Plug

N

·

·

·

·

·

m

50 - 65

70 - 80

150 - 180

50 - 65

150 - 180

30 - 45

150 - 180

240 - 310

28 - 42

75 - 90

28 - 42

4.55

4.55

4.55

4.27

5.86

3.73

3.73

4.89

1.9 L

SEA 80W/90, API GL - 5

M/T

A/T (MB)

M/T

A/T (MB)

A/T (BTRA)

M/T

A/T (MB)

A/T (BTRA)

Oil Capacity

Oil Specification

Application

Description

GENERAL SPECIFICATIONS(CONT'D)

E20

E23

E32

Reduction Ratio
