 M162 ENGINE ELECTRICAL  1E1-11

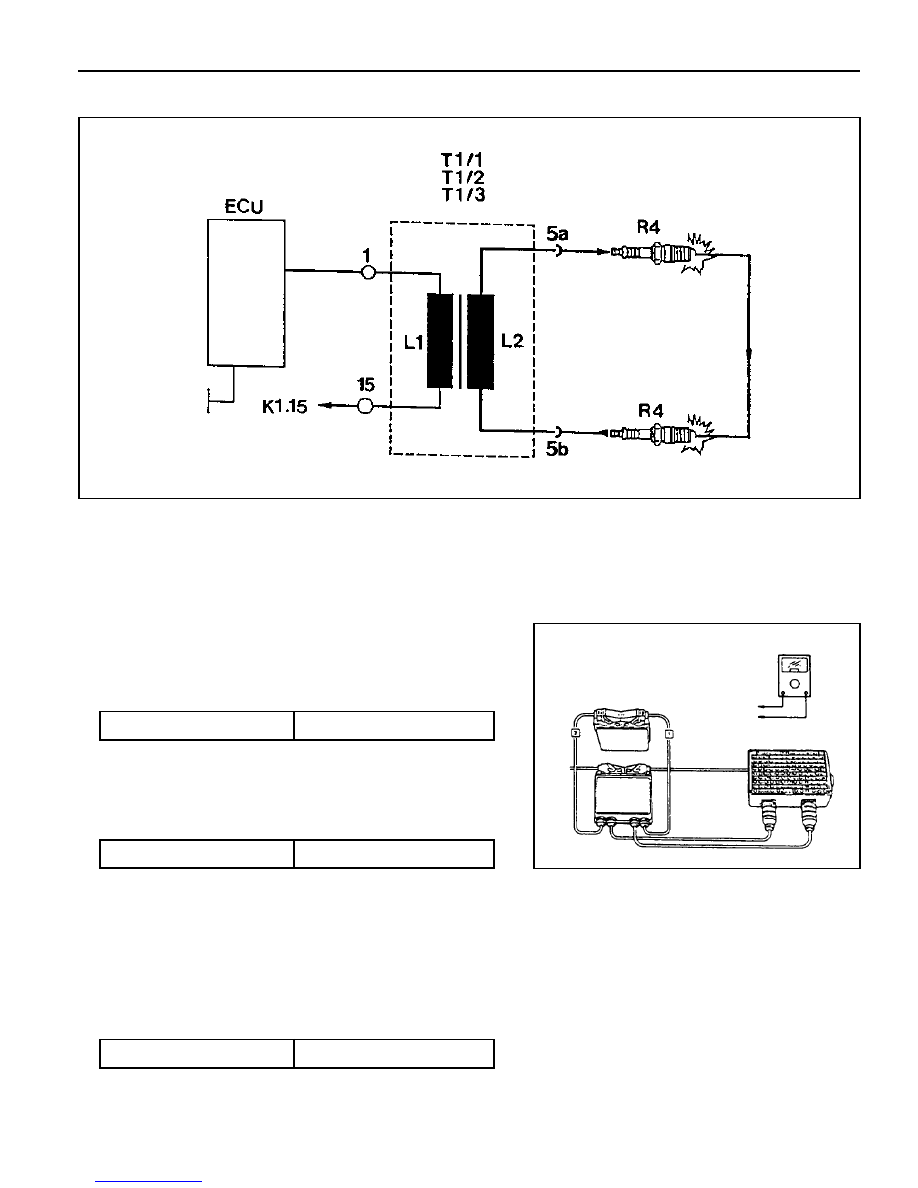

Circuit Diagram

Inspection & Maintenance Procedure (for MSE)

1. While the ignition switch is in 'OFF' position, remove the

wiring connectors (1 and 15) from ignition coil and measure
the primary resistance between terminal No.1 and No.15.

2. During engine cranking, measure primary voltage (T1/1)

between ECU terminal No. 71 and No. 69.

Notice

If out of specified value, replace the ignition coil.

Specified Value

     0.9 - 1.6

W

(20°C)

Specified Value

    200 - 350 V

Notice

l

Measure remaining cables.

- T1/2 : No. 72 and 69.

- T1/3 : No. 70 and 69.

l

If out of specified value, check ignition cable and ECU.

3. Using a multi-tester, measure the secondary coil resistance

between 5a and 5b.

Specified Value

6 - 8.5 k

W

1E1-12  M162 ENGINE ELECTRICAL

UNIT REPAIR

BATTERY

Inspection

Notice

l

When charging the battery, do not leave the inflammable

objects around it.

l

When checking the electrolyte of battery, put on

an eye protector and gloves.

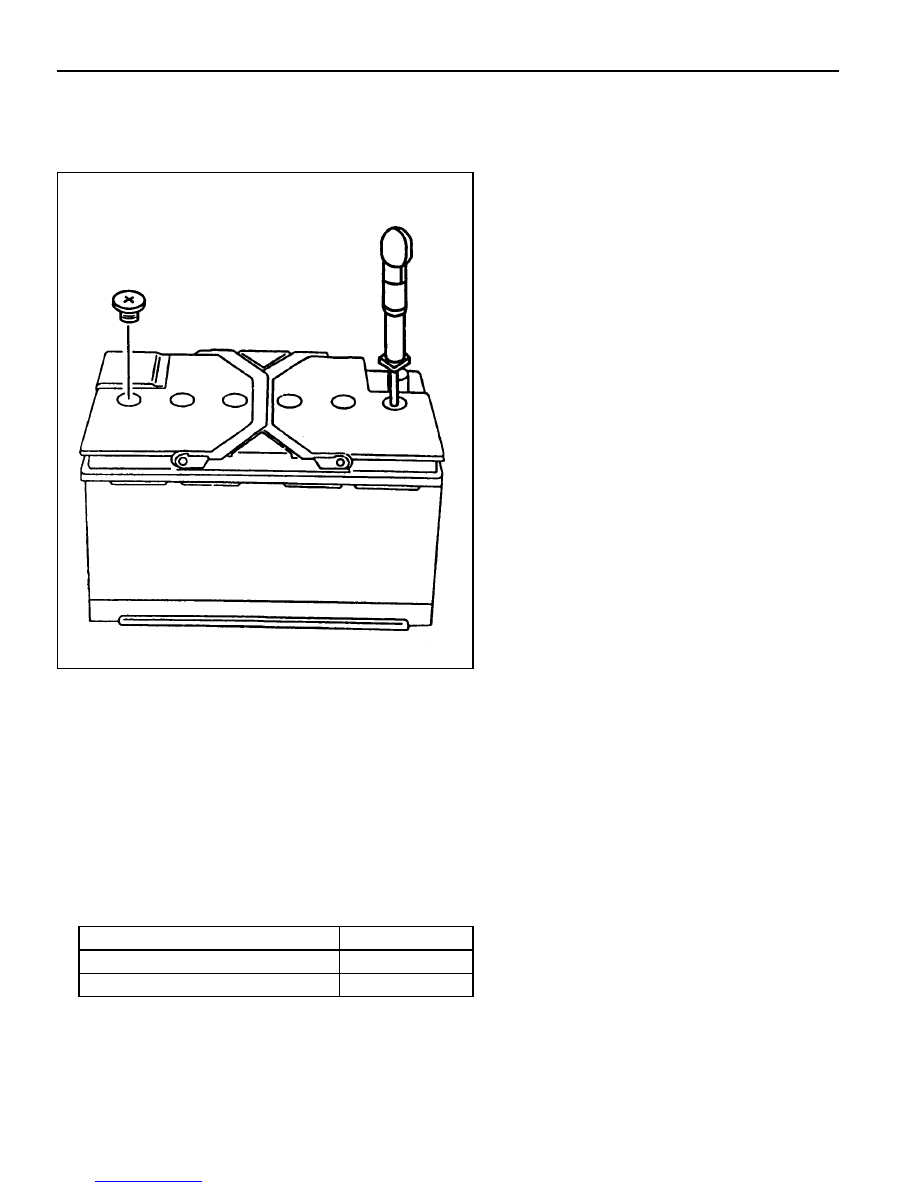

1. Inspect the surface of the battery and replace if any defects

were found on it.

2. Check if the specific gravity of the electrolyte is within the

specified value.

Notice

l

Replace the battery if the maximum tolerance of the

electrolyte between cells is out of the specified value.

l

Measure the specific gravity in the approx. 20°C

of ambient temperature.

3. Replenish the electrolyte if necessary.

Battery capacity(Ah)

Battery specific gravity

Max. tolerance between cells

85

³

 1.24

³

 0.04

SECTION 1E2

M161  ENGINE  ELECTRICAL

Specifications . . . . . . . . . . . . . . . . . . . . . . .  1E2-1

Alternator  Specifications . . . . . . . . . . . . . . . .  1E2-1

Starting Motor Specifications . . . . . . . . . . . .  1E2-2

Battery Specifications . . . . . . . . . . . . . . . . . .  1E2-2

Fastener  Tightening  Specifications . . . . . . . .  1E2-2

Special  Tools . . . . . . . . . . . . . . . . . . . . . . .  1E2-3

Special Tools Table . . . . . . . . . . . . . . . . . . . .  1E2-3

Maintenance and Repair . . . . . . . . . . . . . .  1E2-4

On-Vehicle Service . . . . . . . . . . . . . . . . . . . . .  1E2-4

Alternator . . . . . . . . . . . . . . . . . . . . . . . . . . .  1E2-4

Starting Motor . . . . . . . . . . . . . . . . . . . . . . . .  1E2-5

Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  1E2-6

Spark Plug . . . . . . . . . . . . . . . . . . . . . . . . . .  1E2-7

Ignition Cable . . . . . . . . . . . . . . . . . . . . . . . .  1E2-9

Unit Repair . . . . . . . . . . . . . . . . . . . . . . . .  1E2-12

Battery . . . . . . . . . . . . . . . . . . . . . . . . . . . .  1E2-12

CAUTION: Disconnect the negative battery cable before removing or installing any electrical unit or when a
tool or equipment could easily come in contact with exposed electrical terminals. Disconnecting this cable
will help prevent personal injury and damage to the vehicle. The ignition must also be in LOCK unless otherwise
noted.

TABLE OF CONTENTS

SPECIFICATIONS

ALTERNATOR SPECIFICATIONS

Application

Output Voltage

Current

Resistance Between Rotor Core and Slip Ring

Description

12 - 14 V

115 A

¥  W

1E2-2  M161 ENGINE ELECTRICAL

N

·

m

14 - 18

4 - 5

45 - 50

12 - 15

6 - 7

35 - 48

12 - 18

12 - 18

12 - 18

9 - 11

9 - 11

25 - 30

STARTING MOTOR SPECIFICATIONS

Application

Voltage

Output Power

Description

12  V

1.2 KW

BATTERY SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

Application

Capacity

Specific Gravity

Max. Tolerance Between Cells

Description

90 Ah

³

 1.24

³

 0.04

Application

Alternator Terminal B+Nut

Alternator Terminal D+Nut

Alternator Combinction Bolt

Battery Cable Nut on Starting Motor

Electric Wire Nut on Starting Motor

Starting  Motor Mounting Nut

Battery Mounting Bracket Nut

Battery Negative Cable

Battery Positive Cable

Ignition Cable Cover Bolt

Ignition Cable Bolt

Spark plug
