SECTION 6E

STEERING  WHEEL  AND  COLUMN

TABLE OF CONTENTS

Specifications . . . . . . . . . . . . . . . . . . . . . . . .  6E-1

Fastener  Tightening  Specifications . . . . . . . . .  6E-1

Maintenance  and  Repair . . . . . . . . . . . . . . .  6E-2

SPECIFICATIONS

FASTENER TIGHTENING SPECIFICATIONS

Application

Steering Wheel Mounting Nut

Shaft Bolt

Steering Column Shaft Bolt

Steering Column Mounting Bolt

N

l

m

50-80

30-40

9-14

15-20

On-Vehicle Service . . . . . . . . . . . . . . . . . . . . . .  6E-2

Steering Column . . . . . . . . . . . . . . . . . . . . . . .  6E-2

6E-2  STEERING WHEEL AND COLUMN

MAINTENANCE AND REPAIR

ON-VEHICLE SERVICE

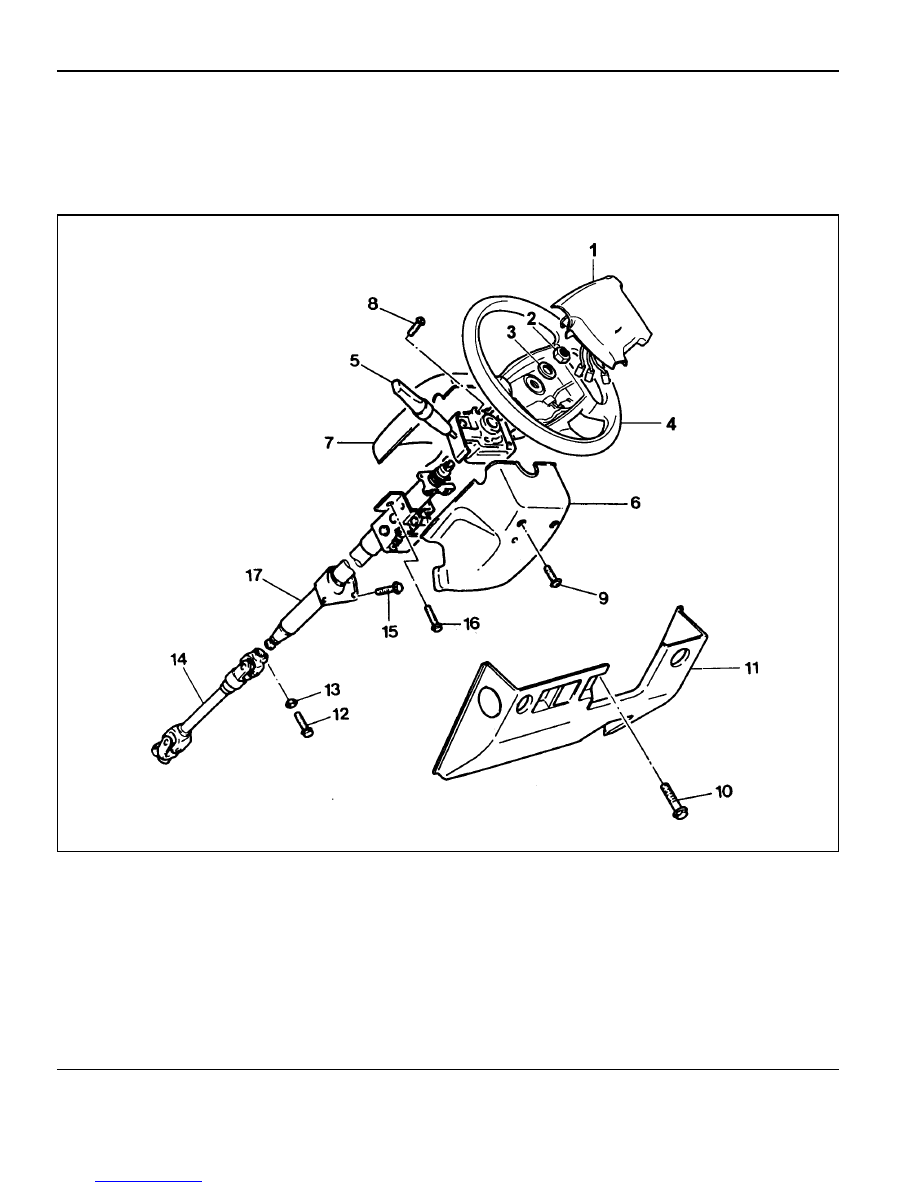

STEERING COLUMN

1 Horn Pad
2 Nut ....................................................... 50-80 Nm
3 Washer
4 Steering Wheel
5 Combination Switch Assembly
6 Combination Switch Lower Cover
7 Combination Switch Upper Cover
8 Bolt
9 Bolt

10 Bolt

11 Crash Pad Panel

12 Bolt ...................................................... 30-40 Nm
13 Spring Washer
14 Lower Shaft
15 Bolt ........................................................ 9-14 Nm
16 Bolt ...................................................... 13-40 Nm
17 Steering Column Shaft

STEERING WHEEL AND COLUMN  6E-3

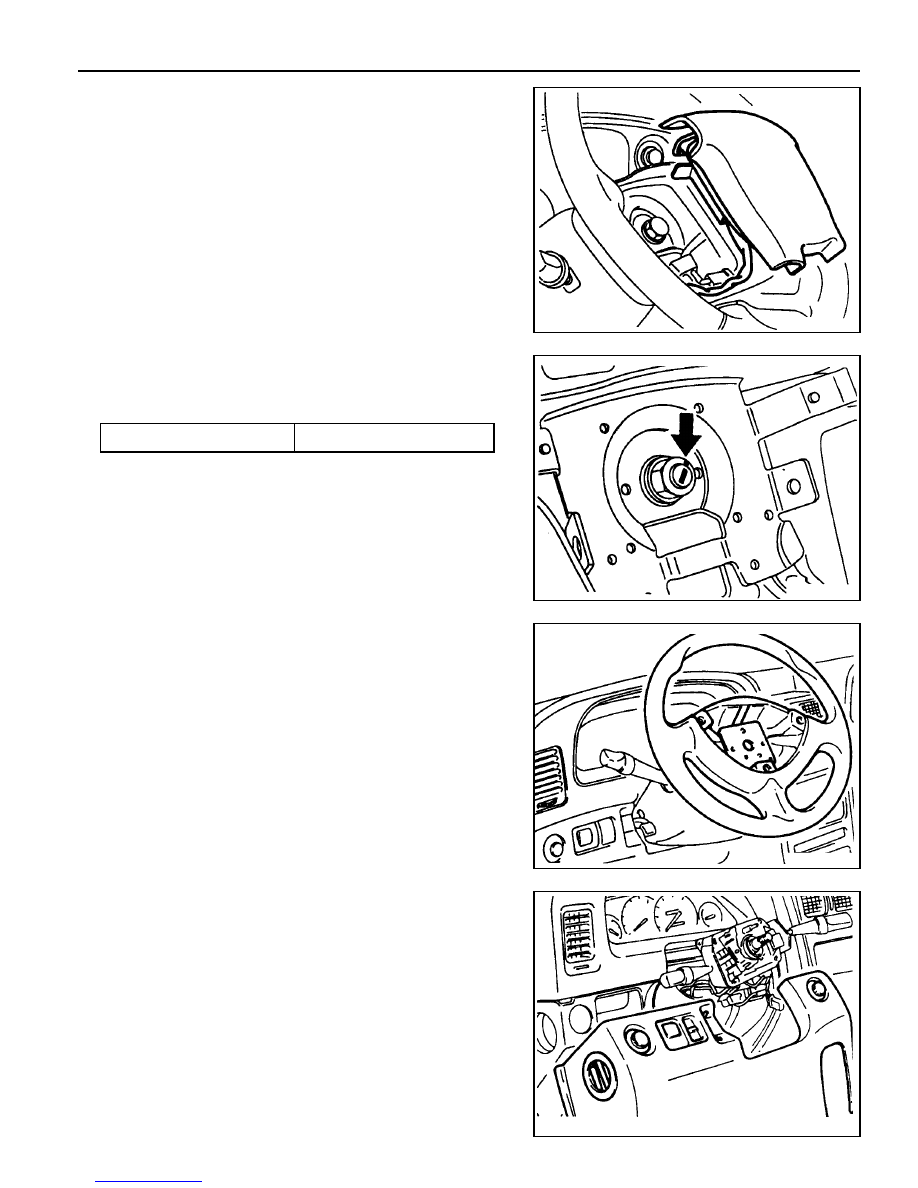

Removal & Installation Procedure

1. Remove the horn pad from the steering wheel and

disconnect the connectors .

2. Place an alignment marks on the column shaft end and

fixing nut and then remove the fixing nut.

Installation Notice

3. Remove the steering wheel and combination switch covers.

Tightening  Torque

50 - 80 Nm

4. Remove the crash pad panel.

Notice

Remove the hood release wire and the other switch
connectors.

6E-4  STEERING WHEEL AND COLUMN

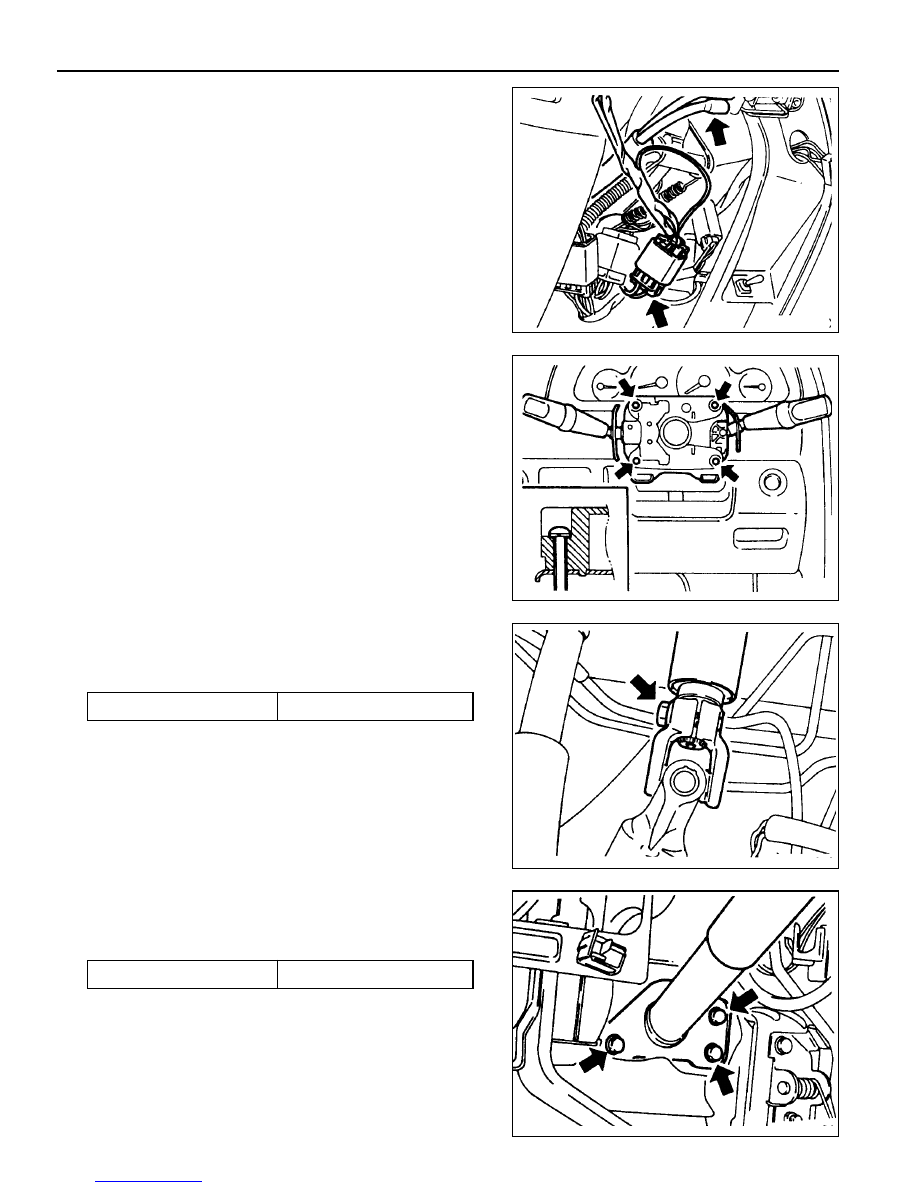

5. Release the weld clip and disconnect the wire connectors.

6. Disconnect the vacuum hose from ignition switch (Diesel

only).

8. Disconnect the steering column shaft from lower shaft by

unscrewing the bolt.

Installation Notice

9. Unscrew the steering column housing fixing bolts to fixing

bolts to floor.

Installation Notice

Tightening  Torque

30 - 40 Nm

7. Remove the combination switch assembly.

Tightening  Torque

9 - 14 Nm
