DAF CF65, CF75, CF85 Series . Manual - part 500

5

CF65/75/85 series ≥0E621376

Contents

REPAIRING WIRING

1

CONTENTS

Page

Date

1. GENERAL

1-1

200404

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

1.1

Connector

1-1

200404

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

1.2

Contact

1-2

200404

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

1.3

Contact kits

1-3

200404

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2. REMOVAL AND INSTALLATION

2-1

200404

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.1

Removal and installation, connectors

2-1

200404

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.2

Removal and installation, contacts

2-2

200404

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.3

Fitting contacts to electrical wires

2-8

200404

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . .

2.4

Fitting a SCAT seal

2-15

200404

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . .

2.5

Fitting an electrical buffer connection

2-16

200404

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . .

2.6

Removal and installation, earth wire

2-19

200404

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . .

2.7

Repairing CAN network wiring

2-20

200404

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . .

3

 200404

5

REPAIRING WIRING

Contents

CF65/75/85 series ≥0E621376

2

 200404

3

5

CF65/75/85 series ≥0E621376

General

REPAIRING WIRING

1-1

1. GENERAL

The increasing application of electronics in

vehicles means a much broader range of

connectors, contacts and wiring is being used.

Be sure to pay special attention to this during

repairs, so as to avoid unnecessary faults.

1.1 CONNECTOR

A connector is a removable connection between

two or more electrical wires or components. The

female contacts are on one side and the male

contacts on the other side. This way they can be

connected and disconnected.

The connector should protect the contacts

against unwanted electrical connections and

external influences. It also ensures the proper

connection of the applicable contacts.

3

 200404

5

REPAIRING WIRING

General

CF65/75/85 series ≥0E621376

1-2

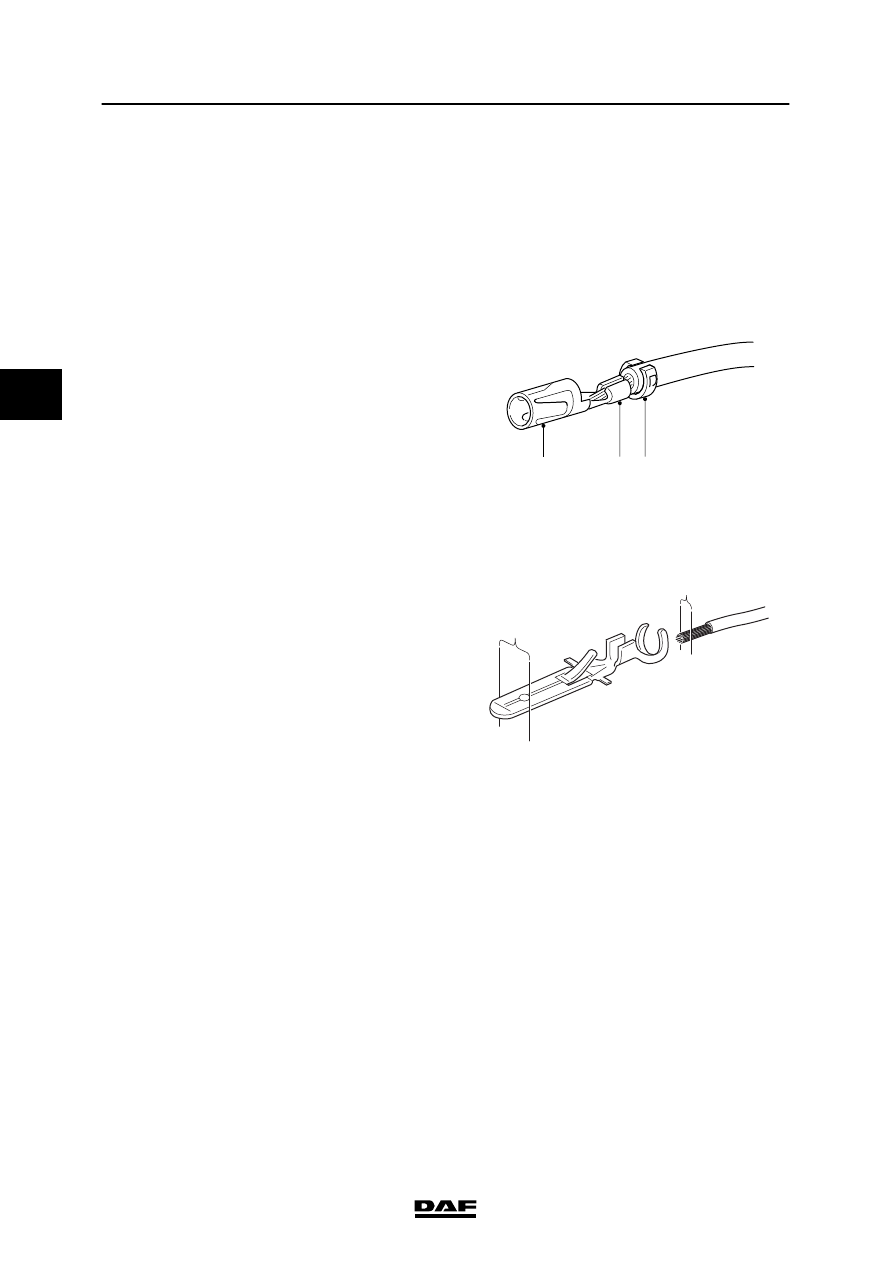

1.2 CONTACT

A connector has one or more contacts. These

contacts are available in various sizes and

models.

However, they all have the same design:

The mating part (1) enables the electrical

connection between the contacts.

The contact press part (2) is the electrical

connection between the stripped part of the wire

and the contact.

The relief part (or pull relief) (3) relieves the

contact press part from mechanical wear. The

insulation relief is placed over the insulating

sheath and/or the SCAT.

E501479

1

3

2

With contacts, three dimensions are important:

the diameter (1) of the wire to be connected, the

size of the contact press part (2), which is linked

to the wire diameter, and the size of the mating

part (3).

E501504

2

1
