DAF CF65, CF75, CF85 Series . Manual - part 332

3

CF65/75/85 series

Inspection and adjustment

ZF 8/16S-151/181 AND 16S-221 GEARBOXES

3-1

3. INSPECTION AND ADJUSTMENT

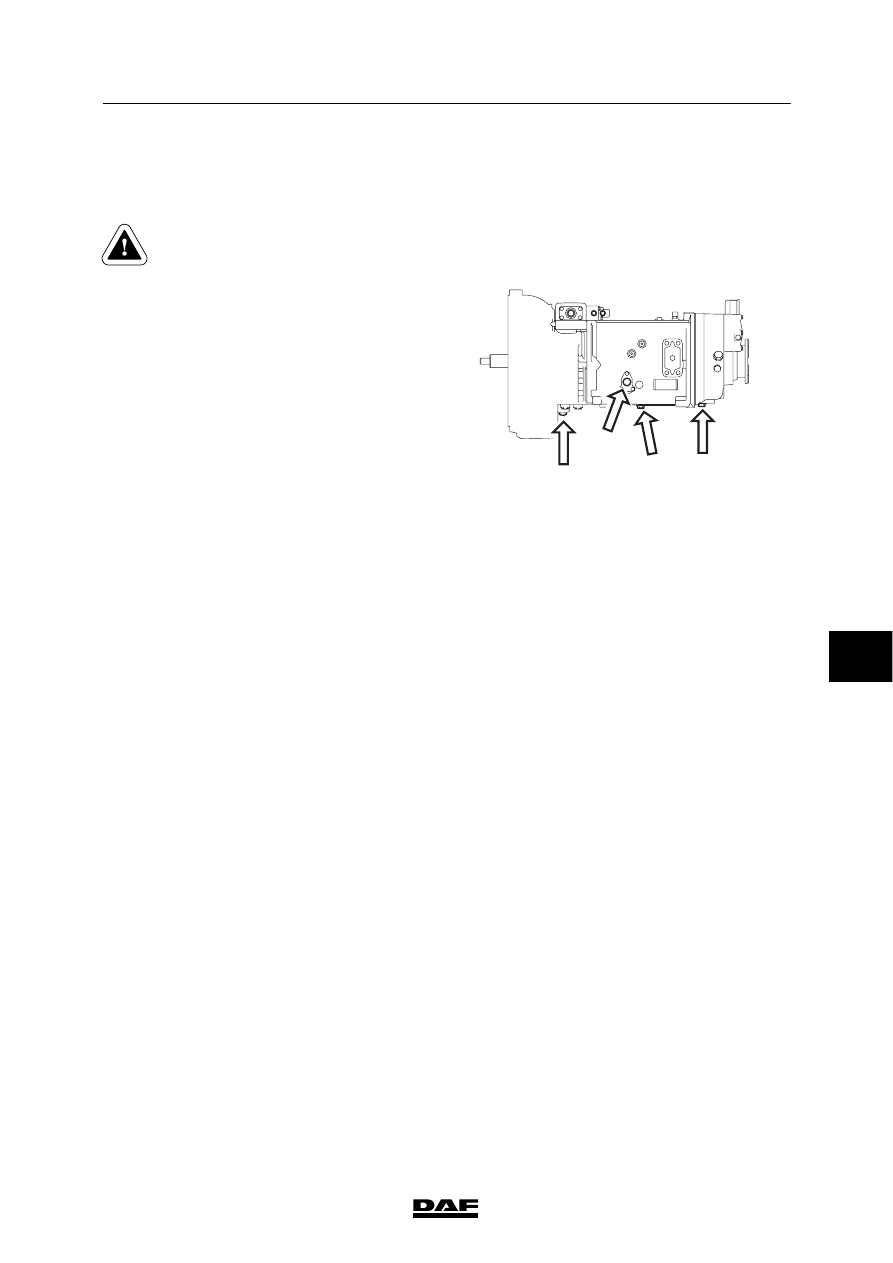

3.1 INSPECTION OF GEARBOX OIL LEVEL

To prevent skin injury, avoid
unnecessary contact with the
drained oil.

ZF 8S/16S-151/181 and 16S-221 gearboxes
1.

Position the vehicle on a level surface.

2.

Wait for some minutes to allow the oil to
flow back.

Note:
The oil level must reach the rim of the level
check/filler opening (A).

3.

Remove the level check plug (A) and check
the oil level.

4.

After checking the oil level, tighten the level
check plug to the specified torque. See
“Technical data”.

M3023

D

A

B

C

ᓻ 200337

7

3

ZF 8/16S-151/181 AND 16S-221 GEARBOXES

Inspection and adjustment

CF65/75/85 series

3-2

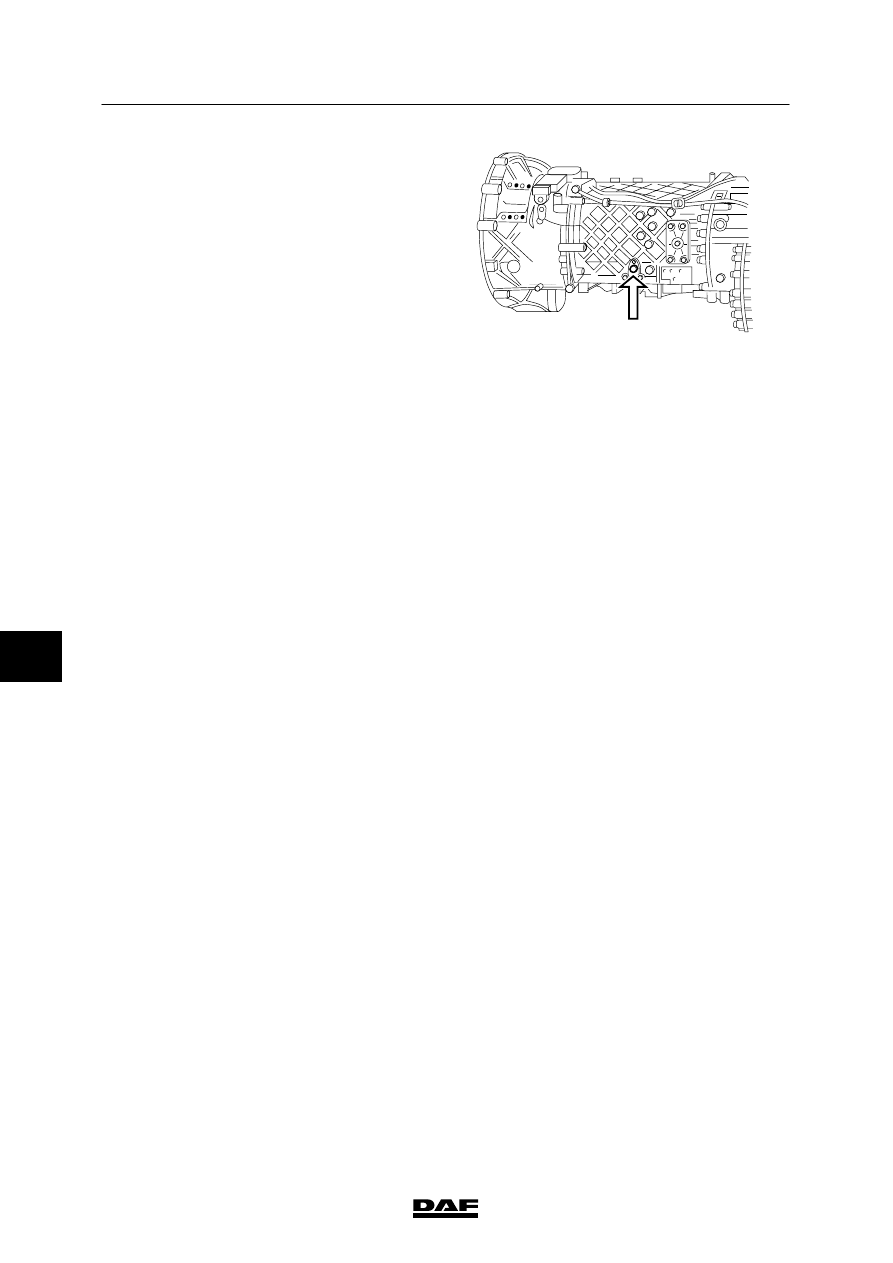

ZF 8S/16S-151/181 and 16S-221 gearboxes
with integrated retarder
1.

Place the vehicle on a level surface. Apply
the brakes without activating the retarder.

2.

Wait for some minutes to allow the oil to
flow back.

Note:
The oil level must reach the rim of the level
check/filler opening (A).

3.

Remove the level check plug (A) and check
the oil level.

4.

After checking the oil level, tighten the level
check plug to the specified torque. See
“Technical data”.

M3051

A

7

ᓻ 200337

3

CF65/75/85 series

Inspection and adjustment

ZF 8/16S-151/181 AND 16S-221 GEARBOXES

3-3

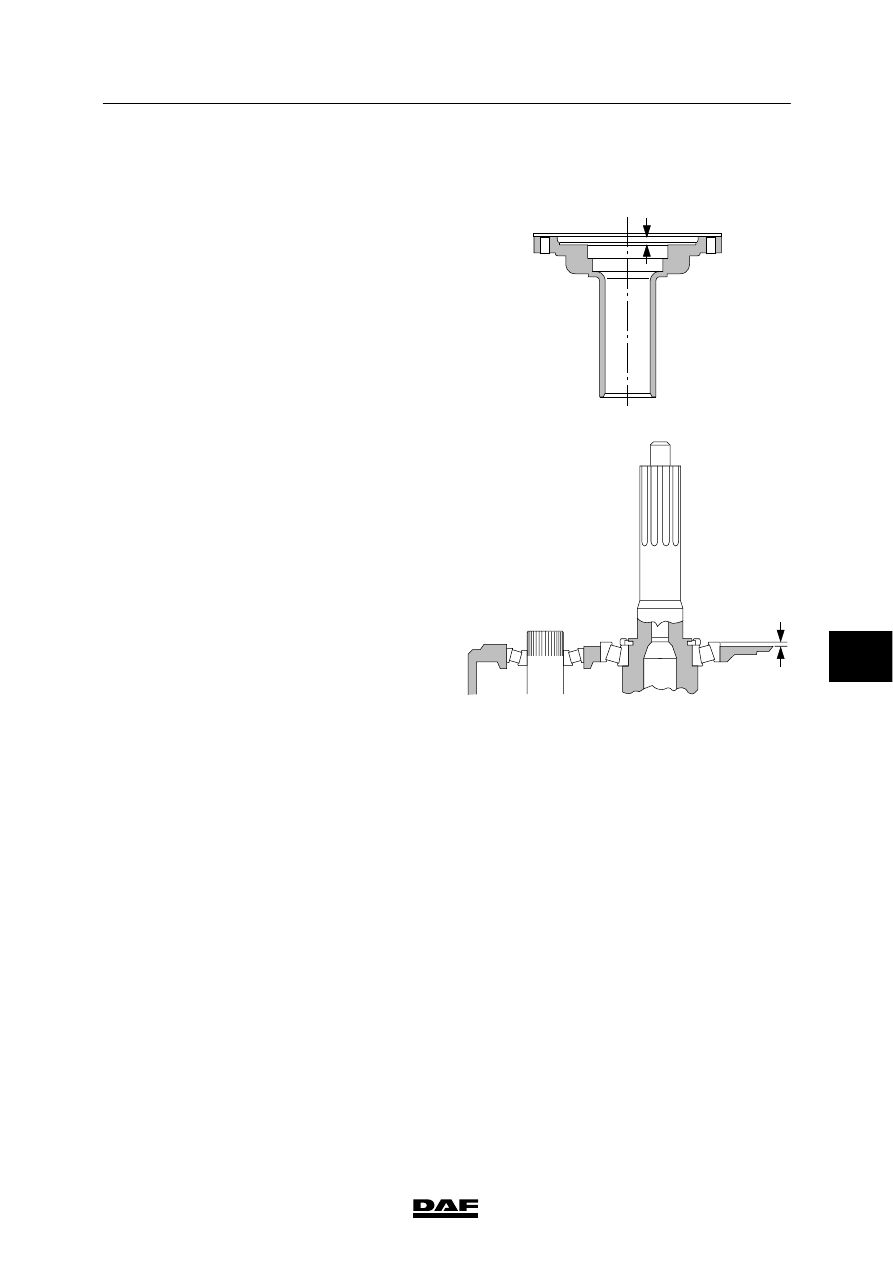

3.2 INSPECTION AND ADJUSTMENT, INPUT SHAFT BEARING AXIAL PLAY

Inspection and adjustment, input shaft
bearing axial play
1.

Remove the gearbox front cover.

2.

Use a depth gauge to determine the depth
of the recess in the gearbox front cover,
distance B.

B

V300240

3.

Install a new gasket in the gearbox housing.
Use a depth gauge to determine the height
the ball bearing protrudes above the
gearbox housing, distance A.

4.

Calculate the axial play. The axial play
equals distance B - distance A.

5.

Compare the calculated value with the
maximum allowable axial play. See
“Technical data”.

6.

If necessary, adjust the axial play by means
of another adjusting ring.

A

V300239

7

ᓻ 200337

3

ZF 8/16S-151/181 AND 16S-221 GEARBOXES

Inspection and adjustment

CF65/75/85 series

3-4

3.3 INSPECTION AND ADJUSTMENT, GEARBOX OUTPUT SHAFT BEARING

AXIAL PLAY

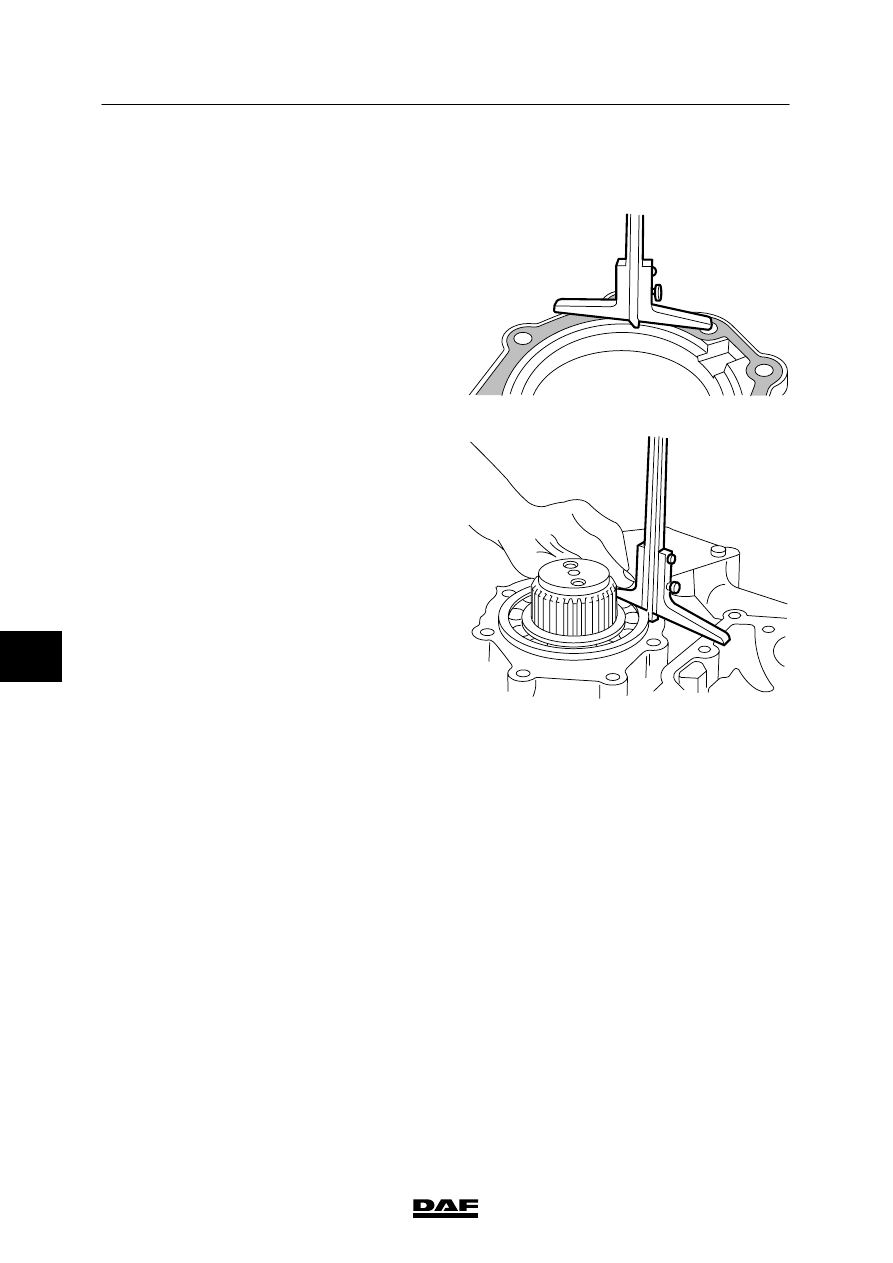

1.

Remove the rear gearbox bearing cover.

2.

Install a new gasket on the bearing cover.
Use a depth gauge to determine the depth
of the bearing cover recess, distance A.

A

V300227

3.

Use a depth gauge to determine the height
the ball bearing protrudes above the
gearbox housing, distance B.

4.

Calculate the axial play.
The axial play equals distance A - distance
B.

5.

Compare the calculated value with the
maximum allowable axial play. See
“Technical data”.

6.

If necessary, adjust the axial play by means
of another adjusting ring.

V300216

B

7

ᓻ 200337
