1. INTERNAL AND EXTERNAL CAB COMPONENTS

1.1 GENERAL

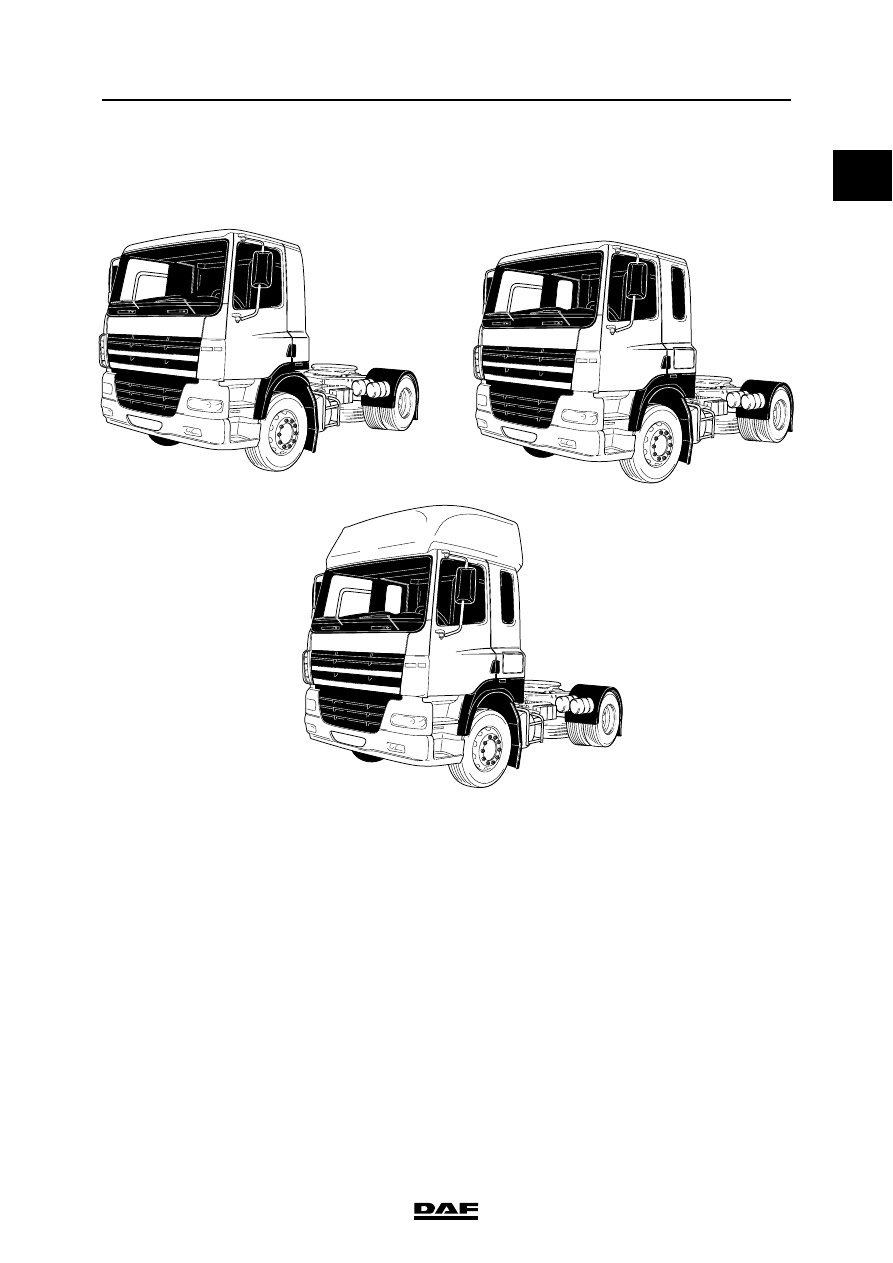

Legend
1.

Day cab

2.

Sleeper cab

3.

High sleeper cab

K1 01 008

1

2

3

TECHNICAL DATA

1-2

©

 200346

Internal and external cab components

0

ΧΦ65/75/85 series

1

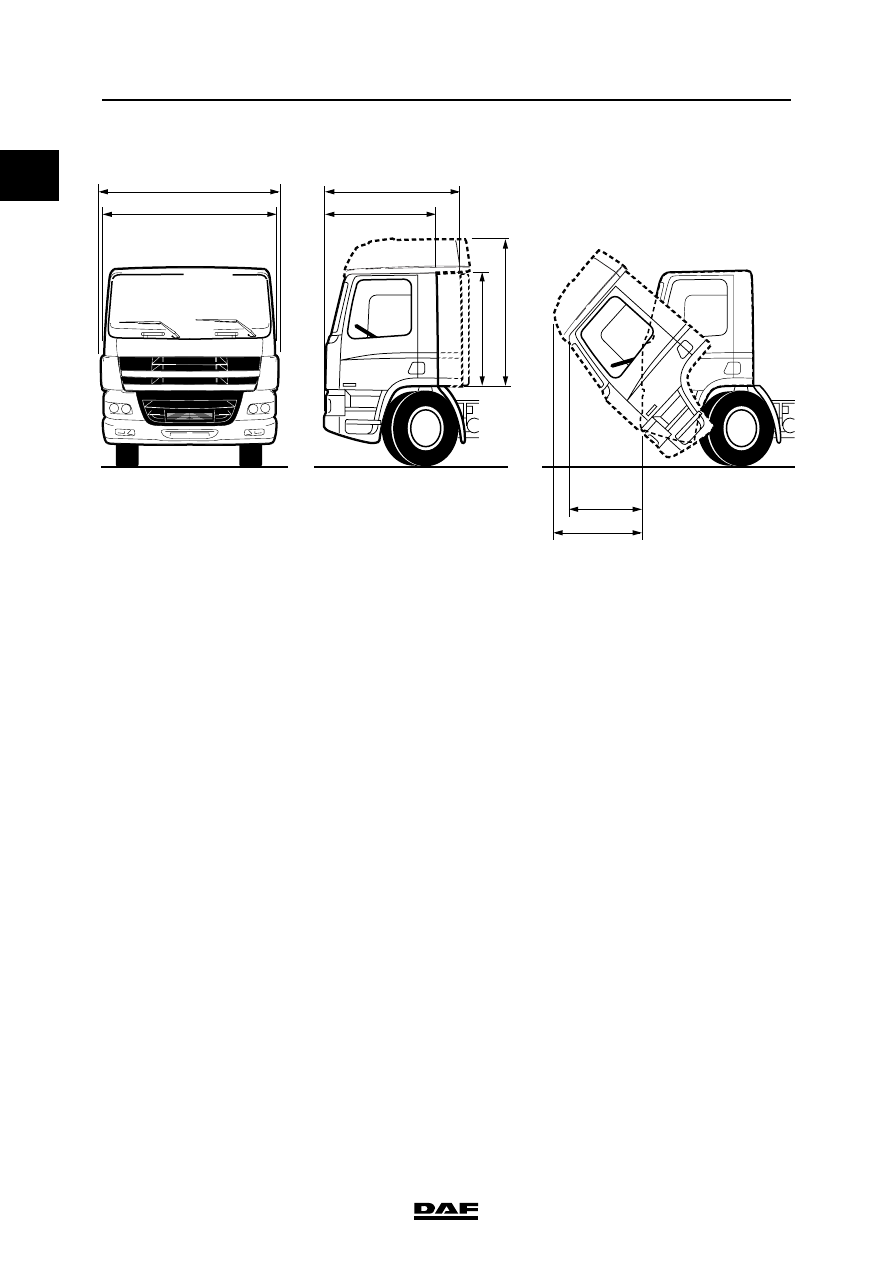

Main dimensions and weights

(1) Dimensions (K) and (K1) measured from the front of the

bumper

(2) Cab weights for fully equipped cabs, including windscreen

washer reservoir but excluding suspension

B2
B1

L(slaap)
L(dag)

H

K

K1

SH

K1 01 010

Cab dimensions in mm:

Day cab (D)

Sleeper cab (SL)

High sleeper cab (SH)

length (L)

1760

2190

2190

width (B1)

2300

2300

2300

width (B2)

2490

2490

2490

max. height (H)

1730

1703

height (SH)

2400

tilting (K)

1290

(1)

1290

(1)

tilting (K1)

1690

(1)

Cab weights
day cab (D)

820

(2)

sleeper cab (SL)

965

(2)

high sleeper cab (SH)

1085

(2)
