1

KOELSYSTEEM

2-6

©

 200526

Beschrijving componenten

XF105 Serie

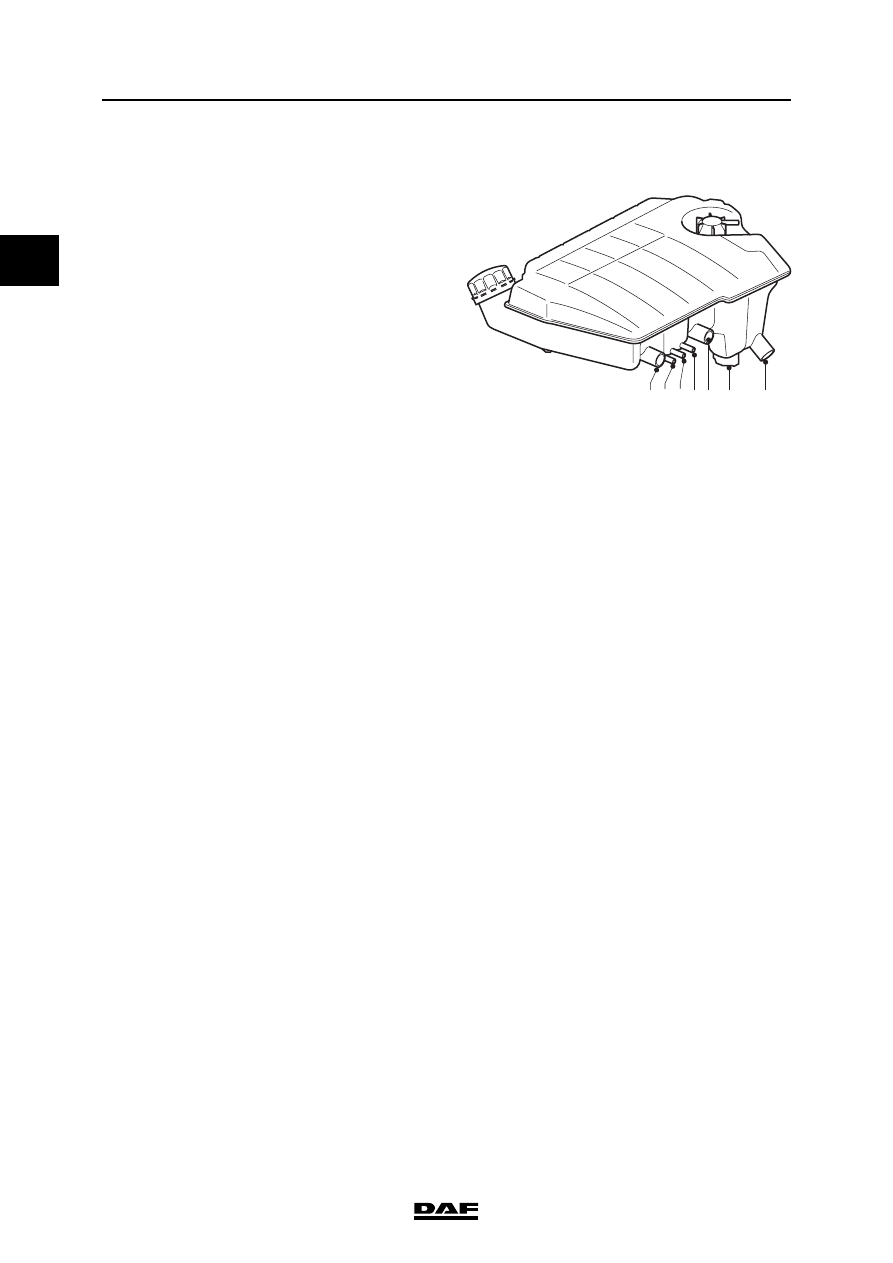

2.5 EXPANSIERESERVOIR

De koelvloeistoftoevoer naar de kachel wordt

aangesloten op aansluiting 1 van het

expansiereservoir en komt aan de voorzijde van

het expansiereservoir weer naar buiten.

Er is geen interne aansluiting met het

expansiereservoir. De koelvloeistofretour van de

kachel naar de koelvloeistofpomp is aangesloten

op de voorzijde van het expansiereservoir en

komt op aansluiting 5 weer naar buiten.

Er is geen interne aansluiting met het

expansiereservoir.

Het koelsysteem is een zelfontluchtend systeem,

het expansiereservoir is het hoogste punt van het

koelsysteem.

Op de radiateur is een ontluchtingsleiding

aangebracht die verbonden is met aansluiting 2

van het expansiereservoir.

De ontluchtingsleiding van de motor is verbonden

met aansluiting 3 van het expansiereservoir.

Aansluiting 6 maakt het mogelijk dat er bij

stijgende koelvloeistoftemperatuur overheveling

van koelvloeistof plaatsvindt tussen het

expansiereservoir en de motor.

Aansluiting 6 is gezamenlijk met de

kachelretourleiding, aansluiting 5, verbonden met

de koelvloeistofretourleiding naar de

koelvloeistofpomp.

Op positie 7 is de koelvloeistofniveausensor

geplaatst. Deze sensor controleert het

koelvloeistofniveau en detecteert dat het

koelvloeistofniveau te laag is en geeft via de

VIC-2 een waarschuwing op DIP-4.

1 2 3 4 5 7

6

M201441

©

 200526

2-7

Beschrijving componenten

KOELSYSTEEM

XF105 Serie

1

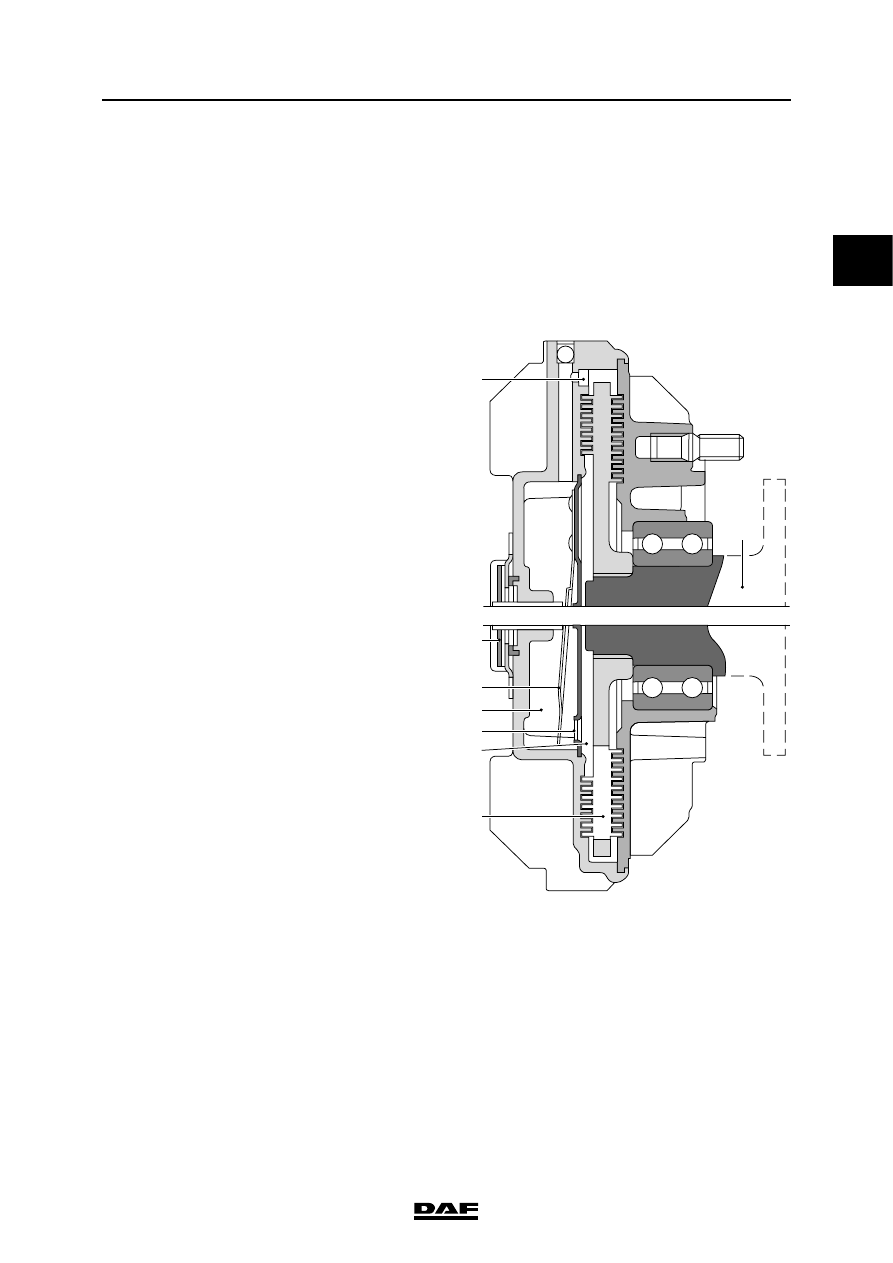

2.6 VISKEUZE VENTILATORKOPPELING

De ventilator is met de motor verbonden door

middel van een viskeuze ventilatorkoppeling.

Wanneer de rijwind onder bepaalde

omstandigheden onvoldoende warmte afvoert,

zal de ventilator extra koellucht door de radiateur

moeten aanzuigen. Bij een viskeuze

ventilatorkoppeling zorgt een siliconenvloeistof

voor het overbrengen van het aandrijfmoment.

De ventilatorkoppeling is in twee kamers

verdeeld. In de werkruimte (1) bevindt zich de

rotor (2) die verbonden is met de aandrijfflens (7).

De voorraadkamer (3) draait vrij over de

aandrijfflens (7) en is verbonden met de

ventilator. In voorraadkamer (3) bevindt zich

siliconenvloeistof. De opening (4) in de

voorraadkamer (3) wordt afgesloten door een

klep (5). De klep (5) wordt bediend door een

bimetalen strip (6).

Indien de opening (4) in de voorraadkamer (3) is

afgesloten door klep (5), kan er geen

siliconenvloeistof in de werkruimte (1) stromen.

De nog in de werkruimte (1) aanwezige

siliconenvloeistof zal via de boringen (8) in de

voorraadkamer (3) terugstromen. Door de

geringe hoeveelheid siliconenvloeistof in de

werkruimte (1) zal er een hoog toerenverschil

(slip) aanwezig zijn tussen de aandrijfflens (7) en

de voorraadkamer (3) met de ventilator.

Bij toename van de luchttemperatuur zal de

bimetalen strip (6) doorbuigen en de klep (5) zal

de opening (4) in de voorraadkamer (3)

gedeeltelijk vrijgeven. Hierdoor kan er een

beperkte hoeveelheid siliconenvloeistof in

werkruimte (1) en langs de rotor (2) stromen.

De veroorzaakte wrijving zorgt ervoor dat het

toerentalverschil (slip) tussen de aandrijfflens (7)

en de voorraadkamer (3) met de ventilator zal

afnemen.

M201039-2

6

8

7

5

2

3

4
1

1

KOELSYSTEEM

2-8

©

 200526

Beschrijving componenten

XF105 Serie

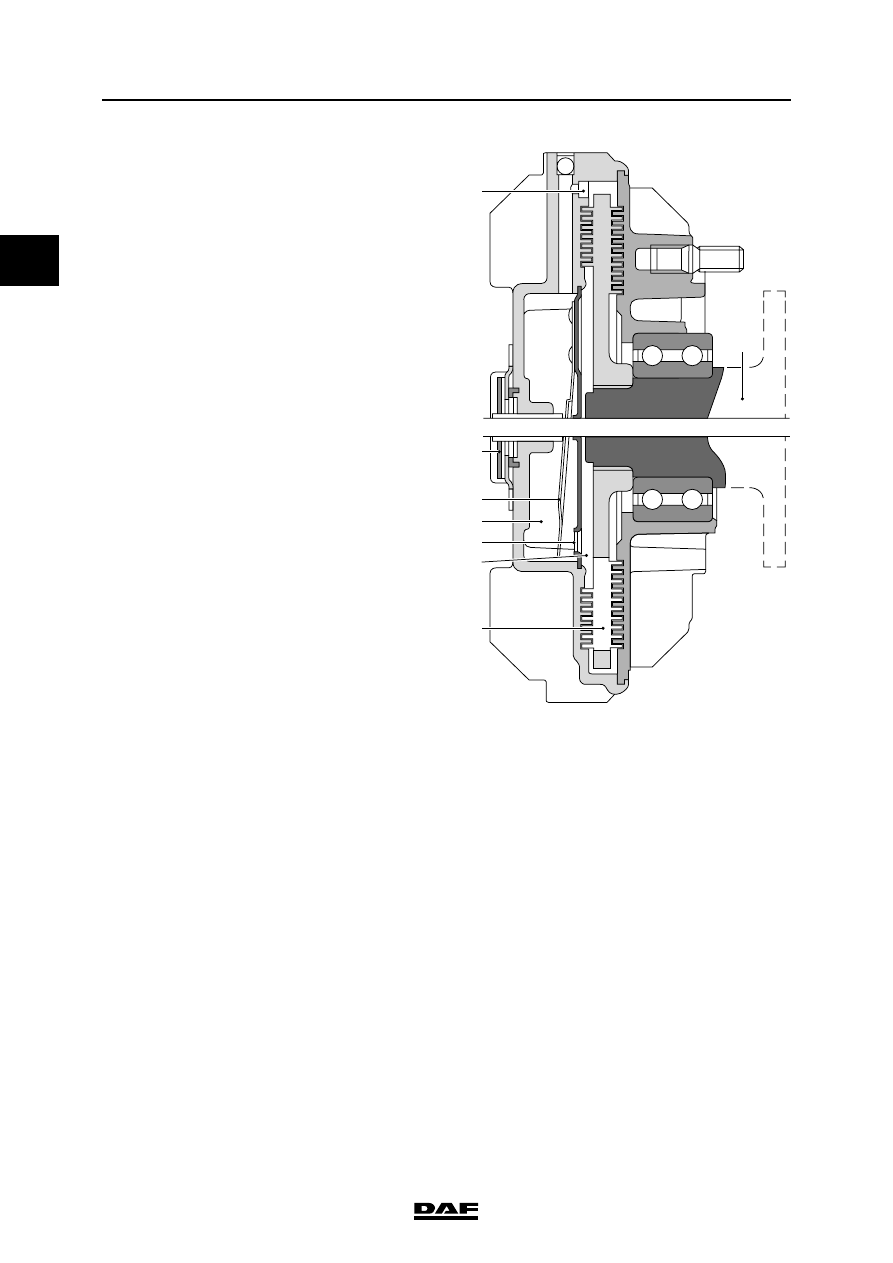

Naarmate de luchttemperatuur stijgt, zal de

bimetalen strip (6) verder doorbuigen en de

opening (4) in de voorraadkamer (3) zal geheel

worden vrijgegeven.

Hoe verder de opening (4) in de voorraadkamer

(3) wordt vrijgegeven, des te meer

siliconenvloeistof zal in de werkruimte (1) en

langs de rotor (2) stromen. Door de toename van

wrijving zal het toerentalverschil (slip) tussen de

aandrijfflens (7) en de voorraadkamer (3) steeds

verder afnemen.

M201039-2

6

8

7

5

2

3

4
1

©

 200526

2-9

Beschrijving componenten

KOELSYSTEEM

XF105 Serie

1

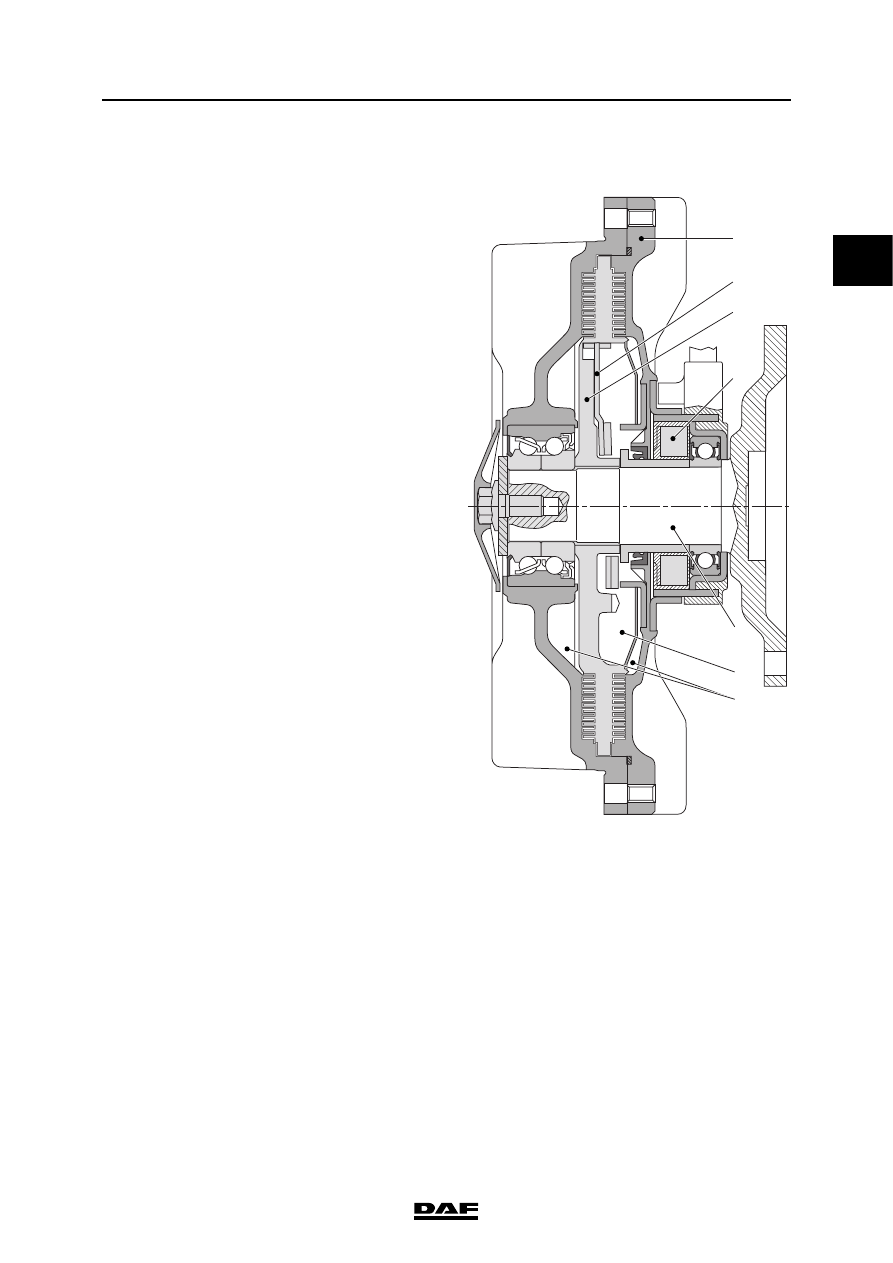

2.7 ELEKTRONISCH GESTUURDE VENTILATORKOPPELING

Voor een nauwkeurige regeling van het

ventilatortoerental wordt er een elektronisch

gestuurde ventilatorkoppeling toegepast.

De elektronisch gestuurde ventilatorkoppeling

controleert en regelt het ventilatortoerental,

teneinde een voldoende grote koelluchtstroom

door het koelsysteem te garanderen om de

koelvloeistoftemperatuur en/of

inlaatluchttemperatuur binnen gegeven grenzen

te houden.

De spoel (4), die gelagerd gemonteerd is op de

aandrijfas (5), veroorzaakt een magnetisch veld.

Afhankelijk van de genoemde factoren zal de

duty-cycle naar de spoel (4) worden aangepast.

Hierdoor verandert ook het magnetische veld en

wordt klep (2) meer of minder aangetrokken.

De aansturing van de ventilatorkoppeling is

afhankelijk van verschillende factoren:

-

de koelvloeistoftemperatuur

-

de inlaatluchttemperatuur

-

de voertuigsnelheid

-

het motortoerental

-

het ventilatortoerental

-

intarder-activering

-

de interne slip van de ventilatorkoppeling

(slipheat-beveiliging)

De ventilatorkoppeling bestaat uit een stator (1)

en een de rotor (3) die vast op de aandrijfas (5) is

gemonteerd. Hierin bevindt zich tevens de

voorraadruimte (6) voor de siliconenvloeistof.

Tussen stator (1) en rotor (3) bevindt zich de

werkruimte. De ventilator is gemonteerd op de

stator (1) en draait vrij over de aandrijfas (5).

Het toerental van de ventilator wordt

geregistreerd door een interne Hall-sensor en

een pulsschijf.

Deze sensor stuurt een signaal naar de

elektronische unit DMCI. De elektronische unit

gebruikt dit signaal om de interne slip van de

ventilator en het resultaat van de aansturing te

controleren.

1

2

3

4

5

6

7

i401012

1

Stator

2

klep

3

Rotor

4

Spoel

5

Aandrijfas

6

Voorraadruimte

7

Werkruimte
