1

BRANDSTOFSYSTEEM MX-MOTOR

1-4

©

 200541

Werking

XF105 Serie

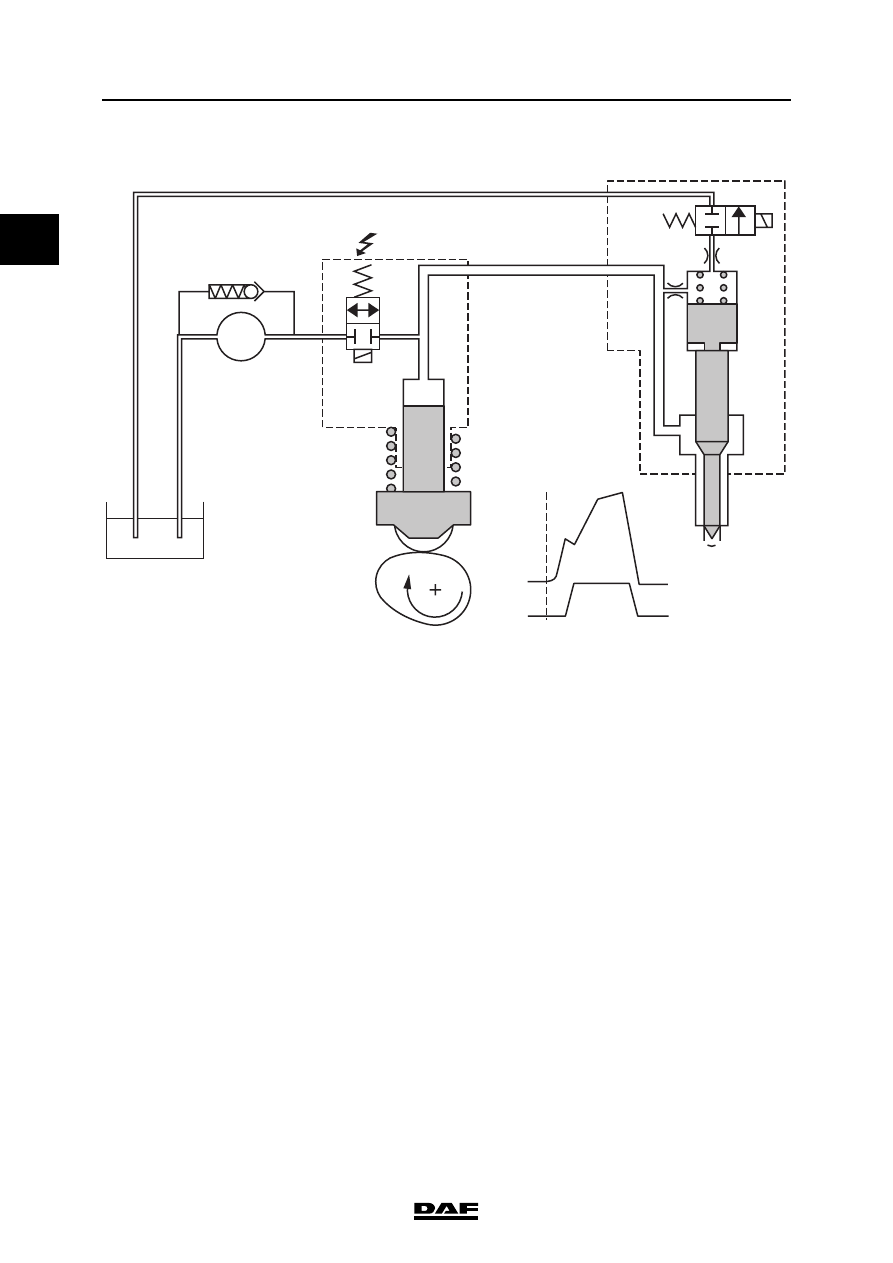

Druktoename
Wanneer de pompunit (1) wordt geactiveerd, sluit

het pompunitventiel (1a) de brandstoftoevoer af.

De pompunitplunjer (1b) beweegt zich nog

steeds omhoog, echter nu wordt er druk

opgebouwd omdat de brandstof niet meer terug

kan stromen naar de toevoerzijde. De brandstof

wordt nu naar de verstuiver (2) gepompt. De

kamer boven verstuiverplunjer (2d) wordt via

smoring (2c) langzaam gevuld. Omdat het

verstuiverventiel (2a) niet geactiveerd is, kan de

brandstof niet wegstromen naar de retour (7).

De brandstofdruk en de veer boven de

verstuiverplunjer (2d) zorgen ervoor dat de

verstuivernaald (2e) niet gelicht kan worden.

De lijn (x) geeft de brandstofdruk in de verstuiver

aan.

De lijn (y) geeft de beweging van de

verstuivernaald aan.

De brandstofdruk (x) loopt nu op. De

verstuivernaald wordt nog niet gelicht (y).

Druktoename

1

2

c

b

b

d

e

a

X

Y

3

P

5

6

4

7

i400796

a

1

©

 200541

1-5

Werking

BRANDSTOFSYSTEEM MX-MOTOR

XF105 Serie

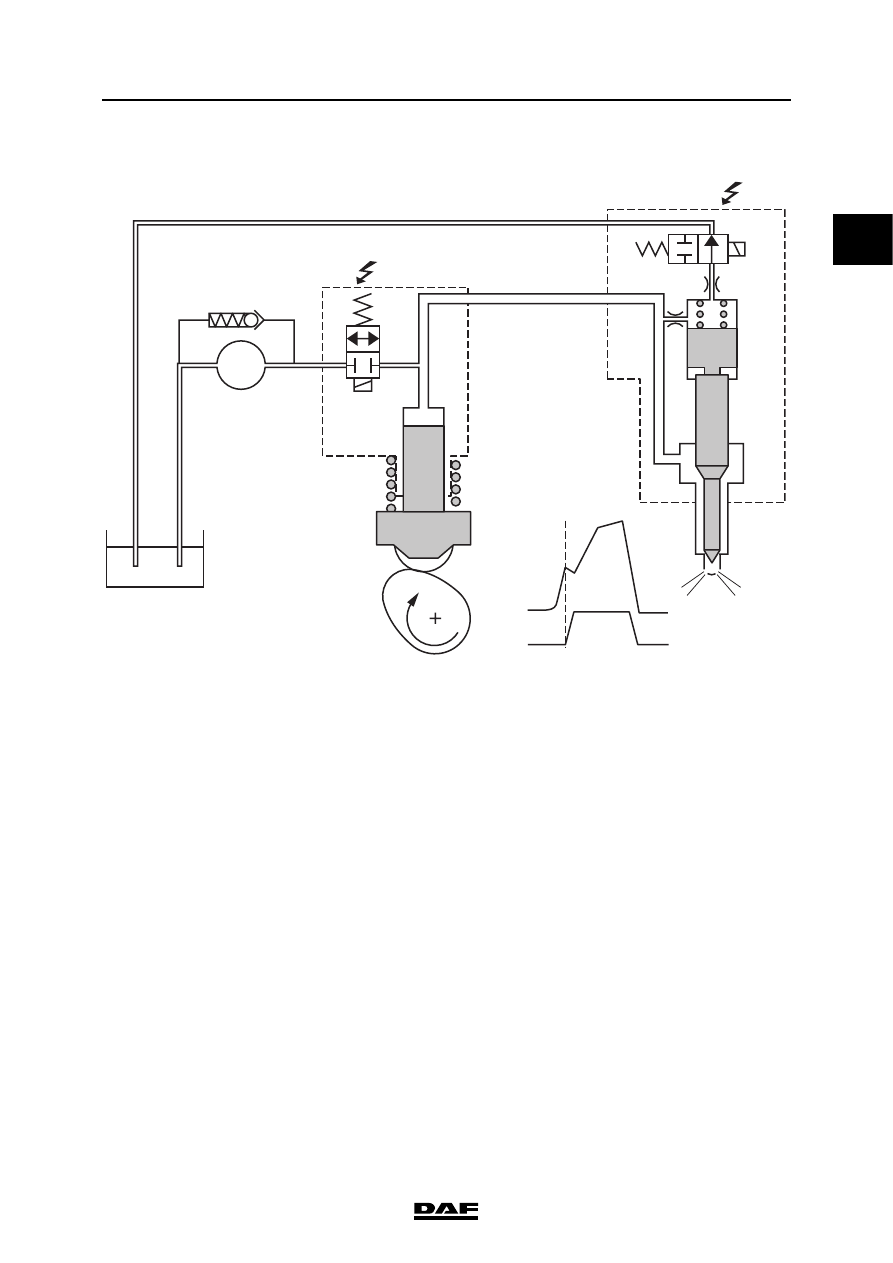

Begin inspuiting
Wanneer ook de verstuiver (2) wordt geactiveerd,

zal het verstuiverventiel (2a) de weg vrijgeven

naar de retour (7). De druk boven

verstuiverplunjer (2d) stroomt nu langzaam weg

via een smoring (2b). Nu is de druk onder de

verstuivernaald (2e) in staat om de

verstuivernaald te lichten. Er wordt nu brandstof

ingespoten.

De brandstofdruk (x) heeft nu een kleine dip

omdat er ingespoten wordt, maar zal direct weer

verder oplopen. De naald wordt nu gelicht (y).

Begin inspuiting

1

2

c

b

b

d

e

a

X

Y

3

P

5

6

4

7

i400797

a

1

BRANDSTOFSYSTEEM MX-MOTOR

1-6

©

 200541

Werking

XF105 Serie

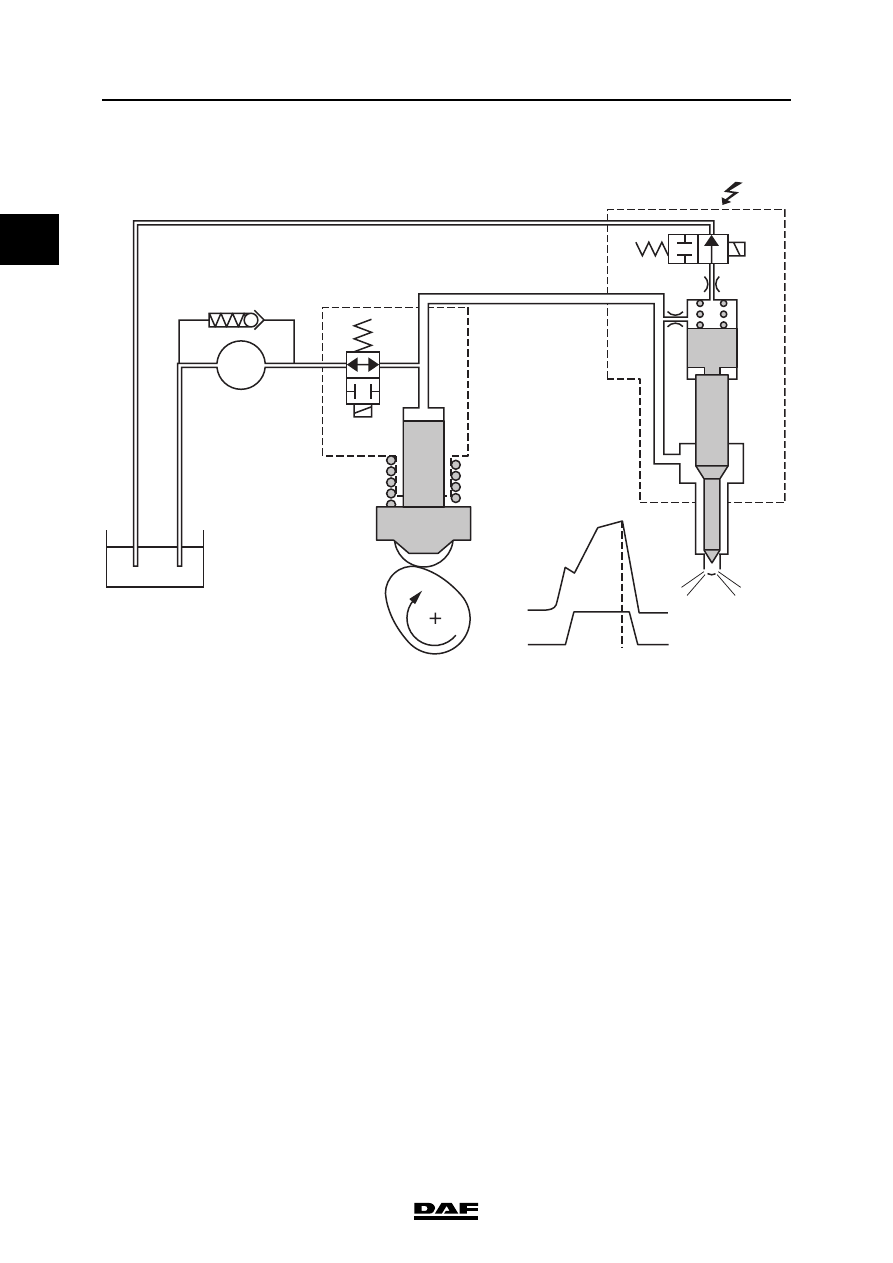

Drukafname
Om te voorkomen dat de verstuivernaald (2e) niet

snel genoeg sluit, wordt eerst de brandstofdruk in

de verstuiver verlaagd. Door de pompunit (1) niet

meer aan te sturen, zal het pompunitventiel (1a)

de toevoer weer openen en zal de druk in de

brandstofinspuitleiding afnemen. De inspuiting

duurt nog even voort.

De brandstofdruk (x) neemt af. De verstuiver-

naald is nog maximaal gelicht (y).

Drukafname

1

2

c

b

b

d

e

a

X

Y

3

P

5

6

4

7

i400798

a

1

©

 200541

1-7

Werking

BRANDSTOFSYSTEEM MX-MOTOR

XF105 Serie

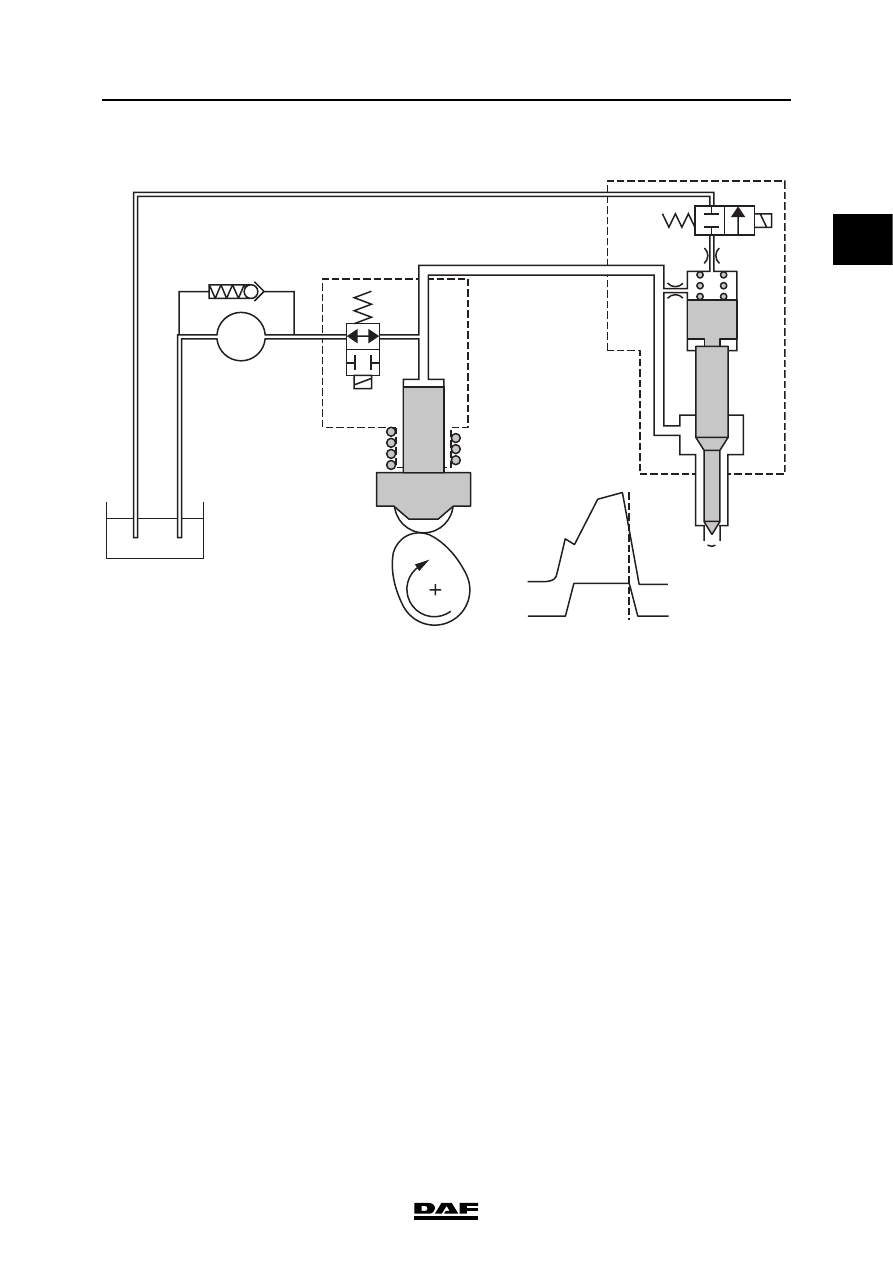

Einde inspuiting
Het verstuiverventiel (2a) wordt nu niet meer

aangestuurd. De brandstofdruk in de verstuiver is

inmiddels verlaagd en de verstuivernaald (2e) zal

gesloten worden door de veer boven de

injectorplunjer (2d).

De brandstofdruk (x) neemt nog verder af.

De verstuivernaald staat op het punt te gaan

sluiten (y).

Einde inspuiting

1

2

c

b

b

d

e

a

X

Y

3

P

5

6

4

7

i400799

a
