1

©

 200533

3-1

Regelfuncties

EAS

XF105 Serie

3. REGELFUNCTIES

3.1 OPSTARTFASE

Wanneer het contact wordt ingeschakeld komt er

een spanning op de EAS-unit. De ECU (E1) in de

EAS-unit schakelt het interne hoofdrelais (E4) in

de EAS-unit in. Het systeem begint aan de

opstartfase. Tijdens de opstartfase wordt er een

aantal controles uitgevoerd die nodig zijn om de

juiste inspuithoeveelheid te kunnen garanderen.

Na het inschakelen van het contact wordt

gecontroleerd of de luchtdruksensoren (E9 en

E10) een aannemelijk signaal uitsturen door de

druk van beide sensoren vóór en na de smoring

met elkaar te vergelijken. Het ontluchtingsventiel

(8) wordt aangestuurd om zeker te stellen dat er

geen AdBlue-druk aanwezig is.

Indien het motortoerental > 300 omw/min is wordt

het ontluchtingsventiel (8) na korte tijd gesloten

en het luchtdrukregelventiel (E7) voor een korte

tijd aangestuurd om te controleren of er luchtdruk

aanwezig is. Indien de luchtdruk niet tussen

bepaalde waarden ligt, wordt er gedurende een

bepaalde tijd gewacht. Na verstrijken van deze

tijd wordt het ventiel nogmaals aangestuurd om

te controleren of er reeds luchtdruk aanwezig is.

Indien de luchtdruk binnen de geprogrammeerde

grenswaarden ligt, wordt de uitlaatgas-

temperatuur gecontroleerd om de temperatuur

van de katalysator vast te stellen.

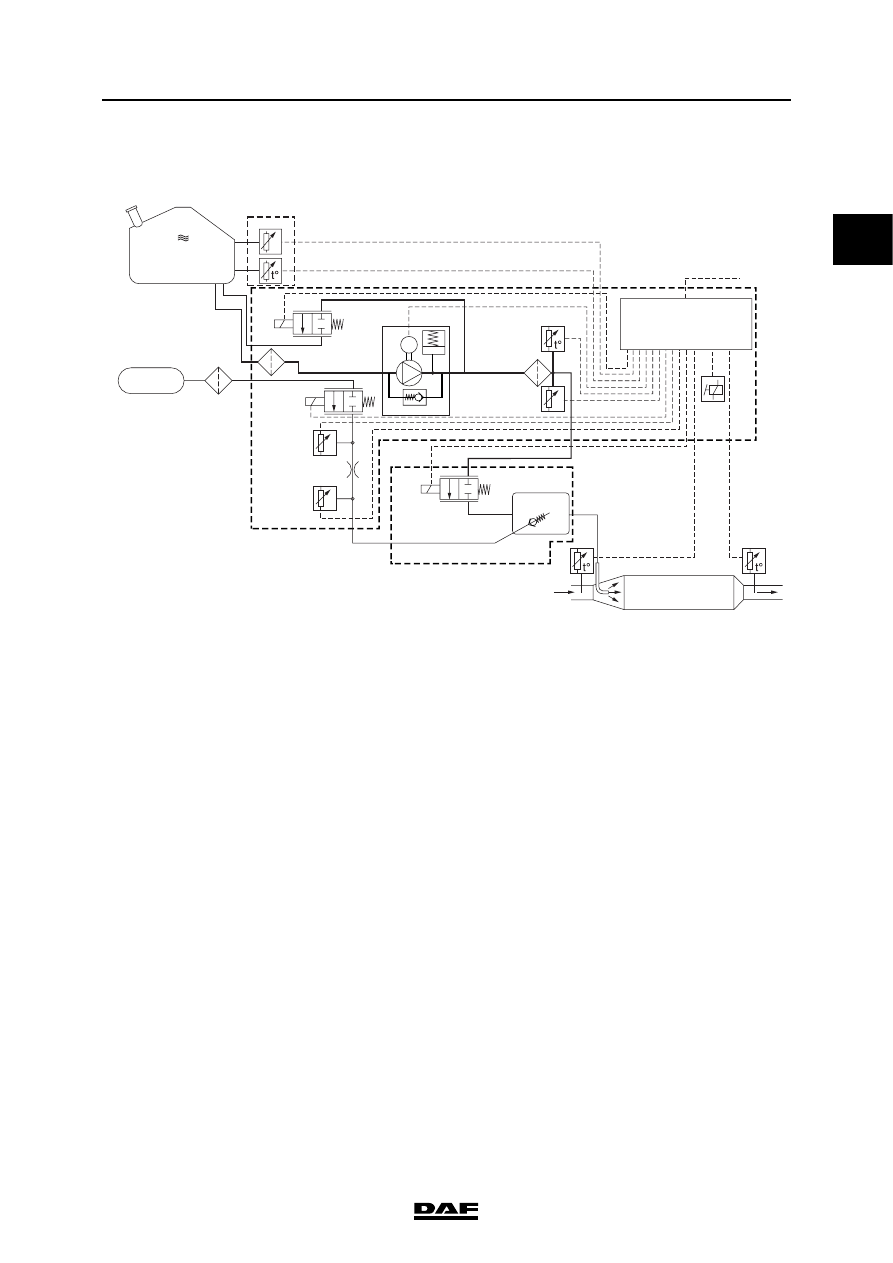

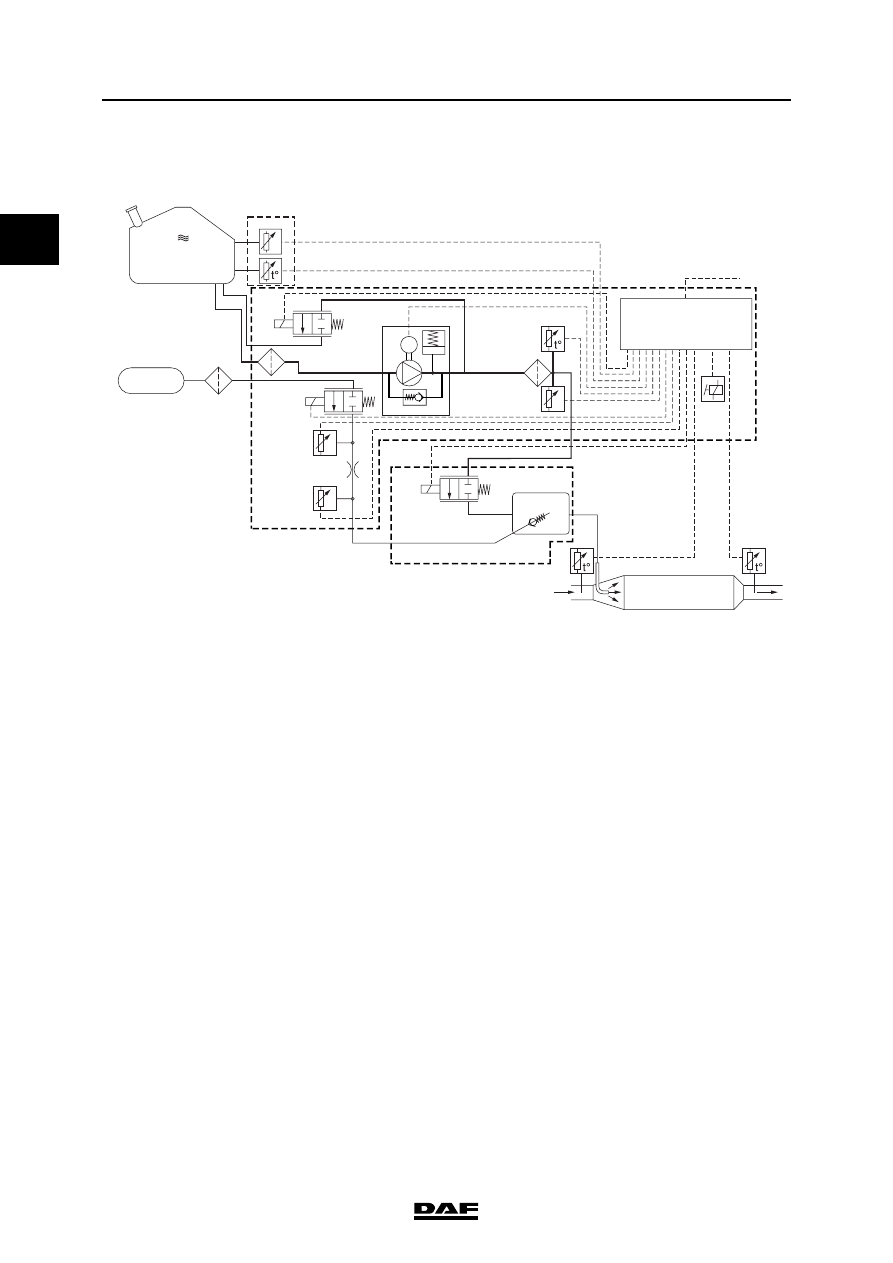

i400974

Q

1

1

CAN

2

3

4

7

9

10

11

2

8

12

2

1

5

6

B

A

C

D

E

F

H

J

I

P

P

P

M

G

1

EAS

3-2

©

 200533

Regelfuncties

XF105 Serie

Katalysatortemperatuur < 200

C

Indien de katalysatortemperatuur < 200

C is,

vindt alleen de bovenstaande regeling plaats. Het

veranderen van de uitlaatgastemperatuur wordt

door de EAS-unit gevolgd.

Katalysatortemperatuur

 200C

Indien de katalysatortemperatuur

 200C is,

wordt het ontluchtingsventiel (E8) geopend om

het AdBlue-circuit drukloos te maken (bij een

bepaalde AdBlue-tegendruk start de

AdBluepomp (E3) niet op). De pomp (E3) wordt

opgestart naar het maximale toerental. Als de

pomp (E3) is opgestart, stijgt de AdBlue-druk

naar de voorgeprogrammeerde waarde. Hierbij

wordt tevens het signaal van de AdBlue-

druksensor (E2) op aannemelijkheid

gecontroleerd door het te vergelijken met een in

de ECU opgeslagen waarde.

Wanneer de AdBlue-drukleiding en de

doseermodule leeg zijn (naloop tijdens vorige

cycli volledig doorlopen) wordt de doseermodule

gedurende een korte tijd aangestuurd om de

lucht uit de drukleiding weg te krijgen, de

doseermodule te vullen en eventuele kristallisatie

in de verstuiver (H) weg te spoelen.

Wanneer deze voorgeprogrammeerde waarde is

bereikt, wordt er gekeken of er AdBlue moet

worden ingespoten. Wanneer er geen AdBlue

moet worden ingespoten gaat het systeem over

naar de "stand-by" fase. Wanneer er AdBlue

moet worden ingespoten, gaat het systeem over

naar de bedrijfsfase. Tijdens de bedrijffase wordt

de AdBlue-druk constant gehouden. Tevens

wordt het luchtdrukregelventiel (E7) aangestuurd

om een bepaalde hoeveelheid lucht onder druk in

de doseermodule (F) te realiseren.

1

©

 200533

3-3

Regelfuncties

EAS

XF105 Serie

3.2 BEDRIJFSFASE

Afhankelijk van het motortoerental, het

motorkoppel en de uitlaatgastemperatuur wordt

er een bepaalde hoeveelheid AdBlue

geïnjecteerd. De hoeveelheid AdBlue wordt

geregeld door het aansturen van het

doseerventiel (E) met een bepaalde duty-cycle.

De AdBlue-druk in de EAS-unit wordt constant

gehouden; de luchtdruk is afhankelijk van de

hoeveelheid te doseren AdBlue.

Tijdens het in bedrijf zijn van het EAS-systeem

wordt het systeem voortdurend gecontroleerd

door de ECU in de EAS-unit. Functies die

gecontroleerd worden zijn o.a. voedingsspanning

na contact, temperatuursignaal, motortoerental,

lekkage van AdBlue en aanwezigheid van

luchtdruk. Mochten er waarden buiten de

grenswaarden liggen, dan gaat het systeem

over op de naloopfase, waarna het systeem in

storing valt.

i400974

Q

1

1

CAN

2

3

4

7

9

10

11

2

8

12

2

1

5

6

B

A

C

D

E

F

H

J

I

P

P

P

M

G

1

EAS

3-4

©

 200533

Regelfuncties

XF105 Serie

3.3 STAND-BY-FASE

Indien er gedurende een bepaalde tijd geen

AdBlue wordt ingespoten, worden de

doseermodule (F) en de leiding tussen de

doseermodule en de verstuiver (H) pulserend

doorgeblazen met lucht. Dit doorblazen moet

kristalvorming van de AdBlue in de verstuiver (H)

en het mogelijk bevriezen van de doseermodule

(F) tegengaan. Het doorblazen gebeurt door

middel van een drukpuls gevolgd door een

rustperiode en wordt enkele keren herhaald. De

drukpuls wordt verkregen door het openen en

sluiten van het luchtdrukregelventiel (E7). De

AdBlue-druk in de EAS-unit (E) wordt constant

gehouden.

i400974

Q

1

1

CAN

2

3

4

7

9

10

11

2

8

12

2

1

5

6

B

A

C

D

E

F

H

J

I

P

P

P

M

G
