Systeembeschrijving

EAS

XF105 Serie

Opmerking:

Voor een beter overzicht is in de

overzichtstekeningen de elektrische bedrading

niet getekend.

11

12

13

14

15

16

17

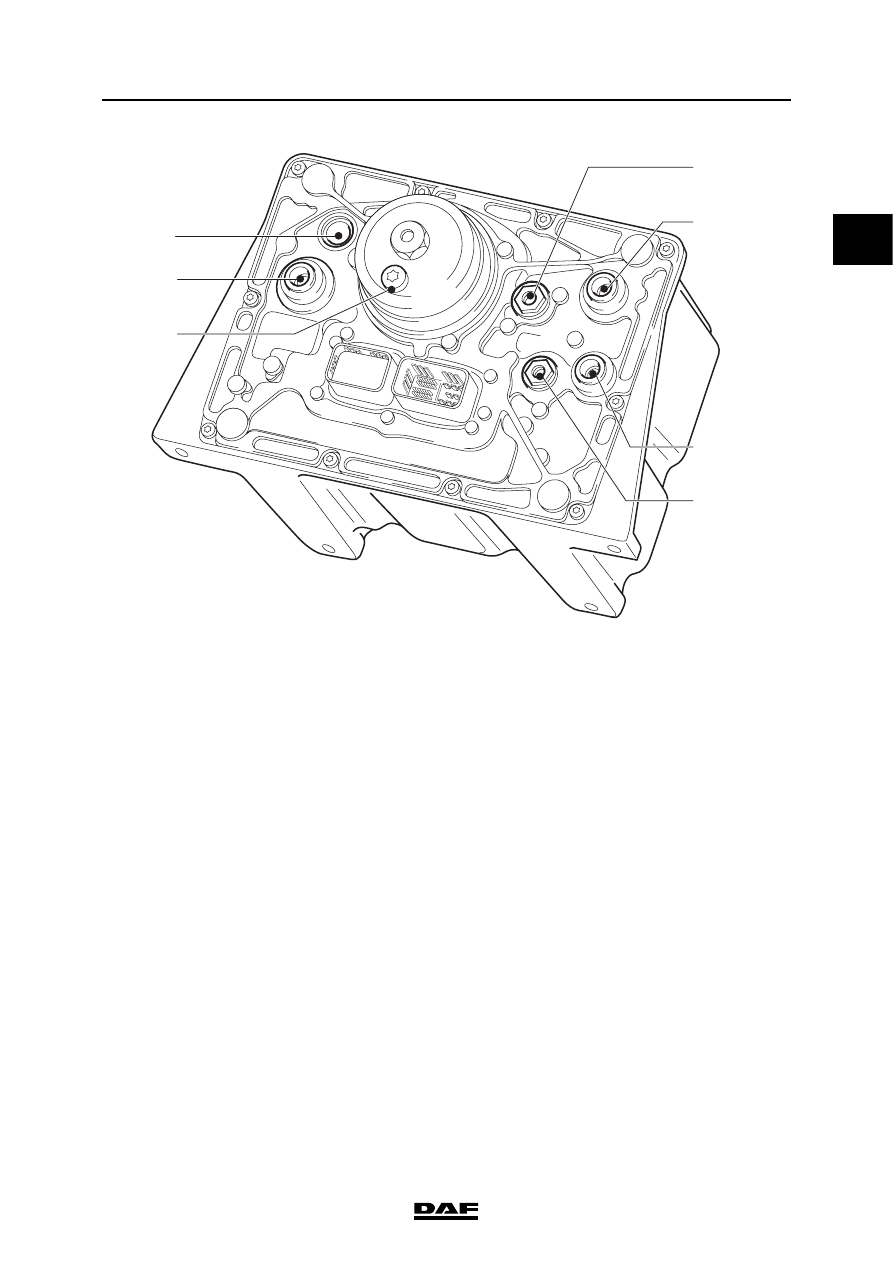

i4 00 701

11.

Drukontlastingsventiel

12.

AdBlue-toevoer met voorfilter

13.

Aftapplug ten behoeve van AdBlue

14

Luchtafvoer

15.

AdBlue-afvoer

16.

AdBlue-retour

17.

Luchttoevoer

1

EAS

1-4

©

 200533

Systeembeschrijving

XF105 Serie

1.3 UITLAATGASSEN

Bij het verbrandingsproces van een dieselmotor

ontstaan de volgende stoffen die als gasvormige

emissie uit de uitlaat komen:

-

waterdamp (H

2

O)

-

kooldioxide (CO

2

)

-

koolwaterstoffen (CH)

-

koolmonoxide (CO)

-

zwaveloxide (SO

x

)

-

roetdeeltjes

-

stikstofoxide (NO

x

)

Indien het verbrandingsproces volledig en ideaal

verloopt (alle ingespoten dieselbrandstof

verbrandt volledig) komt er alleen waterdamp

(H

2

O) en kooldioxide (CO

2

) vrij.

Als niet alle brandstof volledig verbrandt,

ontstaan er koolwaterstoffen (CH) en

koolmonoxide (CO). De hoeveelheden die tijdens

de verbranding in een dieselmotor ontstaan, zijn

echter gering zodat deze een ondergeschikte rol

spelen in het emissieniveau.

Zwaveloxide (SO

x

) ontstaat als gevolg van de in

de dieselbrandstof aanwezige zwavel. Door het

lage zwavelgehalte in dieselbrandstof zijn deze

hoeveelheden gering.

Het meest bepalend voor de uitlaatgasemissies

zijn de roetdeeltjes en de stikstofoxides.

De roetdeeltjes kunnen, door middel van

motorafstellingen (bijvoorbeeld inspuittijdstip,

inspuitduur), naar een laag niveau worden

teruggebracht.

Stikstof en zuurstof zijn aanwezig in buitenlucht

(80% stikstof en 18% zuurstof). Stikstofoxides

ontstaan doordat stikstof zich met zuurstof

verbindt. Deze reactie vind plaats bij hoge druk

en temperatuur, die in de verbrandingskamer

voorkomen. Stikstofoxides bestaan voor circa

90% uit stikstofmonoxide en circa 10% uit

stikstofdioxide, samen aangeduid als NOx.

Om aan de strenge emissie-eisen met betrekking

tot de stikstofoxides te kunnen voldoen, wordt het

EAS-systeem toegepast.

1

©

 200533

1-5

Systeembeschrijving

EAS

XF105 Serie

1.4 WERKING EAS

Algemeen

EAS is een afkorting van Emission After

treatment System (emissie nabehandelings-

systeem).

Het EAS-systeem zorgt door een nabehandeling

van de uitlaatgassen voor het verlagen van de

uitlaatgasemissies. Het EAS-systeem werkt in

combinatie met een katalysator. De EAS-unit

zorgt onder de verschillende

bedrijfsomstandigheden voor een juiste dosering

van AdBlue (reductiemiddel) in de uitlaatgassen

waardoor de uitlaatgasemissie wordt verlaagd.

AdBlue is een vloeistof die voor 32,5% uit ureum

en voor 67,5% uit water bestaat.

De EAS-unit bestaat uit verschillende

componenten die in één unit zijn gemonteerd.

Om de werking van het systeem uit te leggen,

worden alle componenten in de de EAS-unit

apart behandeld. Het is echter niet toegestaan

om de EAS-unit te openen. Losse componenten

in de EAS-unit mogen dan ook niet apart worden

vervangen.

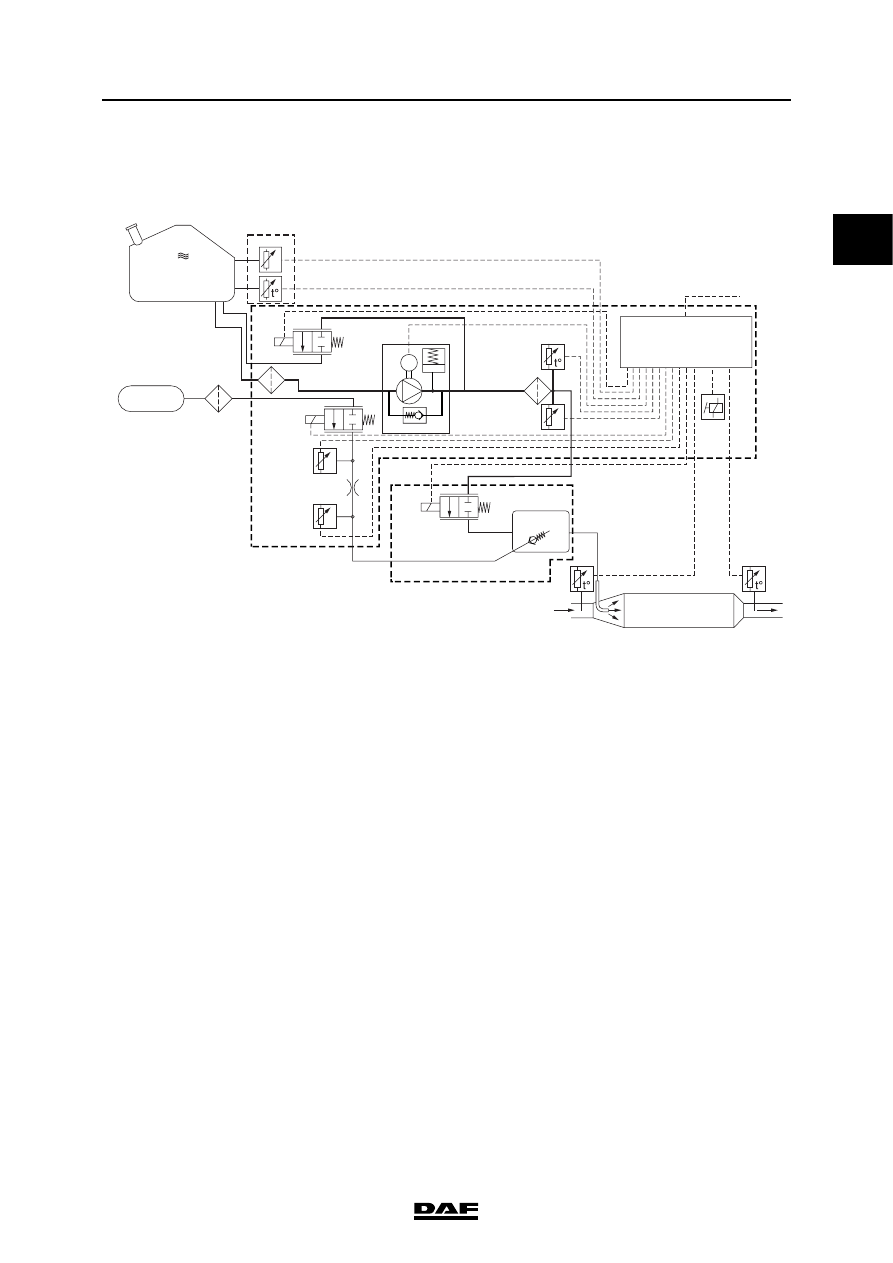

i400974

Q

1

1

CAN

2

3

4

7

9

10

11

2

8

12

2

1

5

6

B

A

C

D

E

F

H

J

I

P

P

P

M

G

1

EAS

1-6

©

 200533

Systeembeschrijving

XF105 Serie

Het EAS-systeem bestaat uit de volgende

hoofdcomponenten:

-

AdBlue-tank (A)

-

Tankmodule (B)

-

Luchtvoorraad (C)

-

Luchtfilter (D)

-

EAS  unit  (E)

-

Doseermodule (F)

-

Uitlaatgastemperatuursensor voor

katalysator (G)

-

Verstuiver (H)

-

Katalysator (I)

-

Uitlaatgastemperatuursensor na

katalysator (J)

Om de stikstofoxides te reduceren wordt een

hoeveelheid AdBlue ingespoten. De in te spuiten

hoeveelheid AdBlue is afhankelijk van het

motortoerental, het door de motor geleverde

koppel en de uitlaatgastemperatuur. Het

motorkoppel en het motortoerental zijn via het

CAN-netwerk voor de elektronische unit (E1) in

de EAS-unit (E) beschikbaar. Om de AdBlue

goed te laten verdelen voor de katalysator (I)

wordt deze vooraf in de doseermodule (F)

samengevoegd met een bepaalde hoeveelheid

lucht. De hoeveelheid AdBlue/lucht wordt

bepaald door de elektronische unit (E1) in de

EAS-unit (E). Voor de katalysator (I) is een

verstuiver (H) geplaatst die ervoor zorgt dat de

AdBlue vóór de katalysator (I) wordt verstoven.

Na de katalysator (I) is een

uitlaatgastemperatuursensor (J) gemonteerd die

de temperatuur van de uitlaatgassen doorgeeft

aan de elektronische unit (E1) in de EAS-unit (E).

Wanneer de uitlaatgastemperatuur lager is dan

200

C wordt er geen AdBlue ingespoten. Onder

deze temperatuur vindt er nagenoeg geen reactie

in de katalysator (I) plaats. Tevens wordt er geen

AdBlue ingespoten als de AdBlue-temperatuur

lager is dan circa -10

C.

Luchtcircuit
De luchtvoorraad (C), afkomstig van kring 4 van

het luchtsysteem, is via een luchtfilter (D)

aangesloten op het luchtdrukregelventiel (E7) in

de EAS-unit (E). De luchtdruk zorgt voor het

transport van AdBlue naar de verstuiver (H).

Afhankelijk van de aansturing van het

luchtdrukregelventiel (E7) wordt er een bepaalde

luchtdruk doorgelaten naar de mengkamer (F2)

van de doseermodule (F). De luchtdruk wordt

gemeten door de luchtdruksensoren (E9 en E10).
