DAF LF45, LF55 Series. Manual - part 613

0

9

LF45/55 series

Shock absorbers, stabilisers, torque rods and leaf suspension

TECHNICAL DATA

2-5

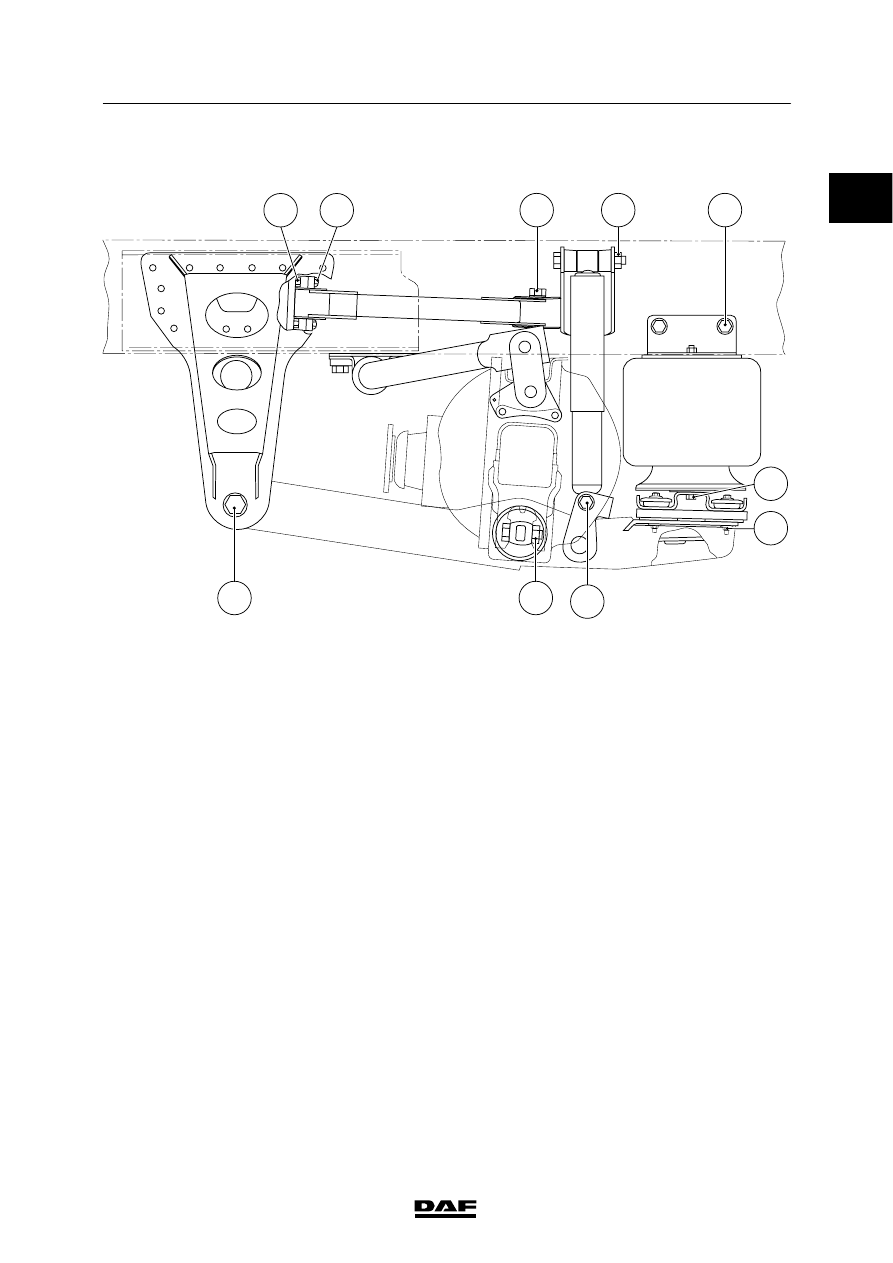

Rear axle, air suspension LF55 13- 15 ton
GVW

C9 00 324

A

B

C

D

E

G

F

H

I

J

A

M16 triangular adjustment block
attachment bolt

360 Nm

B

M20 triangle attachment bolt

475 Nm

C

Attachment nut for triangle on
differential M22

235 Nm

D

M20 shock absorber attachment bolt

525 Nm

E

M20 air bellows support attachment bolt

465 Nm

F

M12 air bellows attachment bolt

31 Nm

G

M16 attachment bolt

285 Nm

H

M20 shock absorber attachment bolt

525 Nm

I

Attachment bolt

385 Nm

J

M22 bolt with break nut, breakpoint nut

+/-- 750 Nm

ǹ 0207

9

TECHNICAL DATA

Shock absorbers, stabilisers, torque rods and leaf suspension

LF45/55 series

2-6

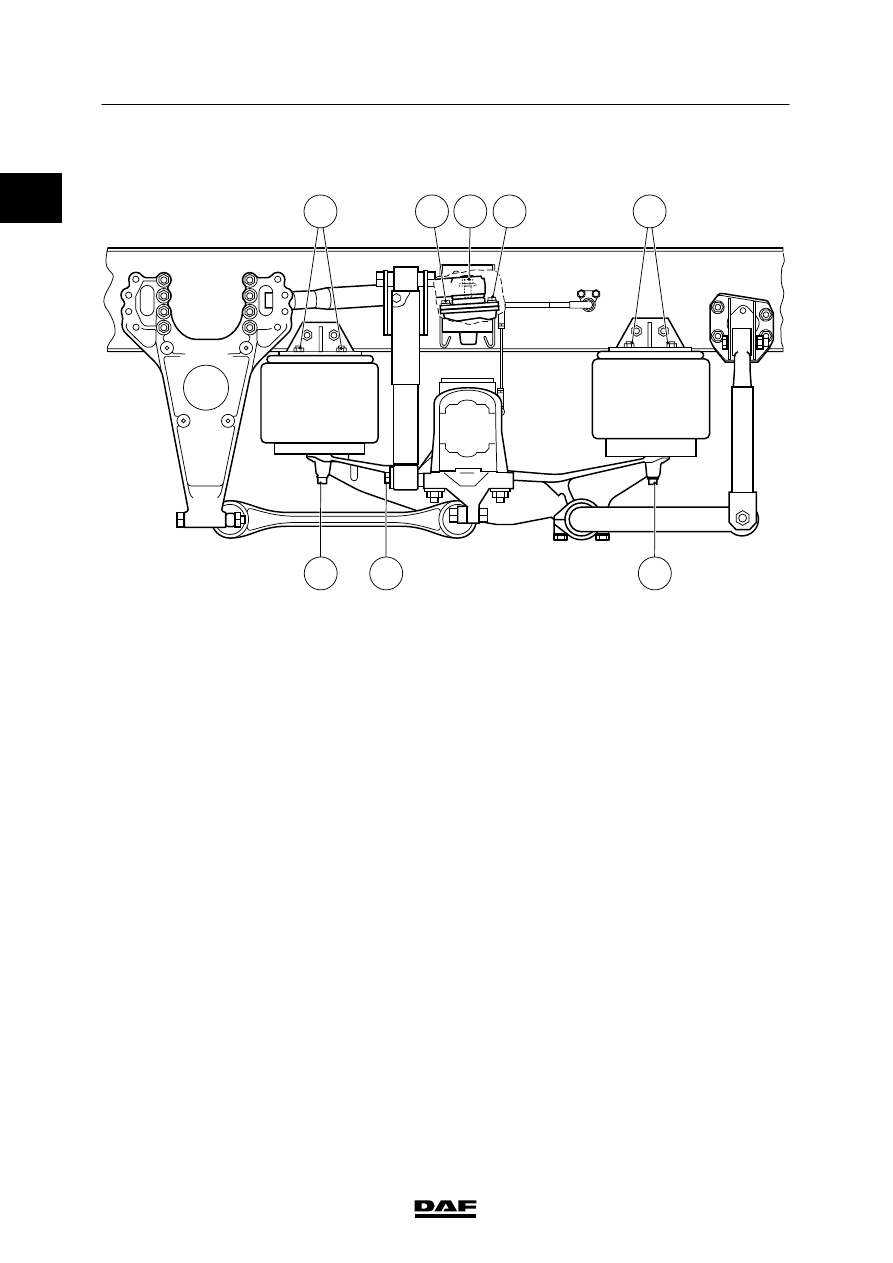

Rear axle, air suspension LF55 16- 18 ton
GVW

C9 00 325

A

E

D

D

A

B

B

C

A

M10 air bellows attachment nut

46 Nm

B

Clamping flange bolt M18

460 Nm

C

M14 attachment bolt, property class 10.9

135 Nm

D

M16 air bellows attachment bolt

195 Nm

E

M20 attachment bolt, property class 10.9,
shock absorber

520 Nm

0

ǹ 0207

0

9

LF45/55 series

Shock absorbers, stabilisers, torque rods and leaf suspension

TECHNICAL DATA

2-7

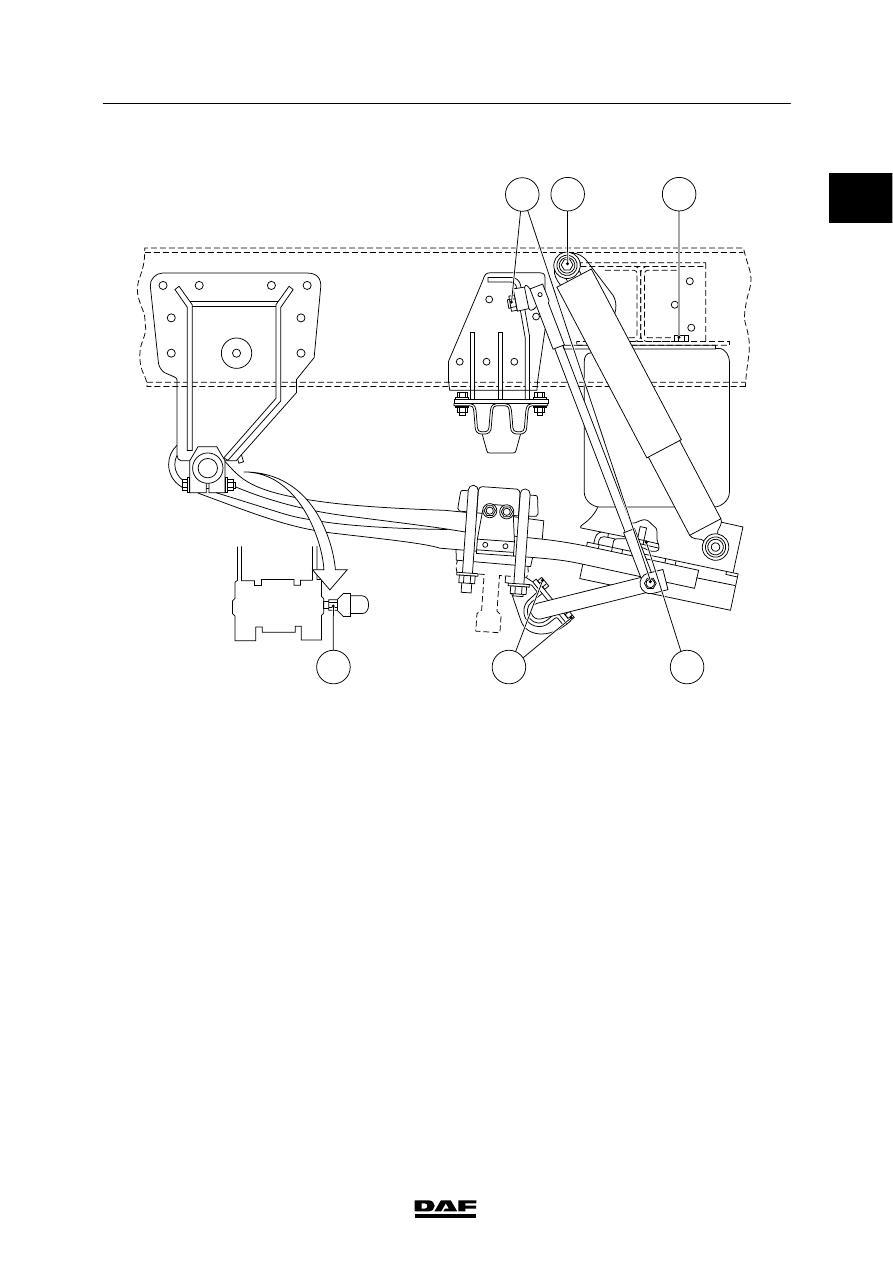

Steered rear axle, air suspension LF55 FAN

C9 00 397

A

F

D

B

C

E

A

Self-locking nut, torque rod ball joint

88 Nm

B

M20 shock absorber attachment bolt

250 Nm

C

M10 air bellows attachment bolt

32 Nm

D

M12 air bellows attachment bolt

34 Nm

E

M12 attachment bolt, stabiliser bar
retaining plate

25 Nm

F

Automatic lubricating nipple

5 Nm

ǹ 0207

9

TECHNICAL DATA

Shock absorbers, stabilisers, torque rods and leaf suspension

LF45/55 series

2-8

0

ǹ 0207
