LF45/55 series

Inspection and adjustment

SINGLE REAR AXLE 5.12

3-1

3. INSPECTION AND ADJUSTMENT

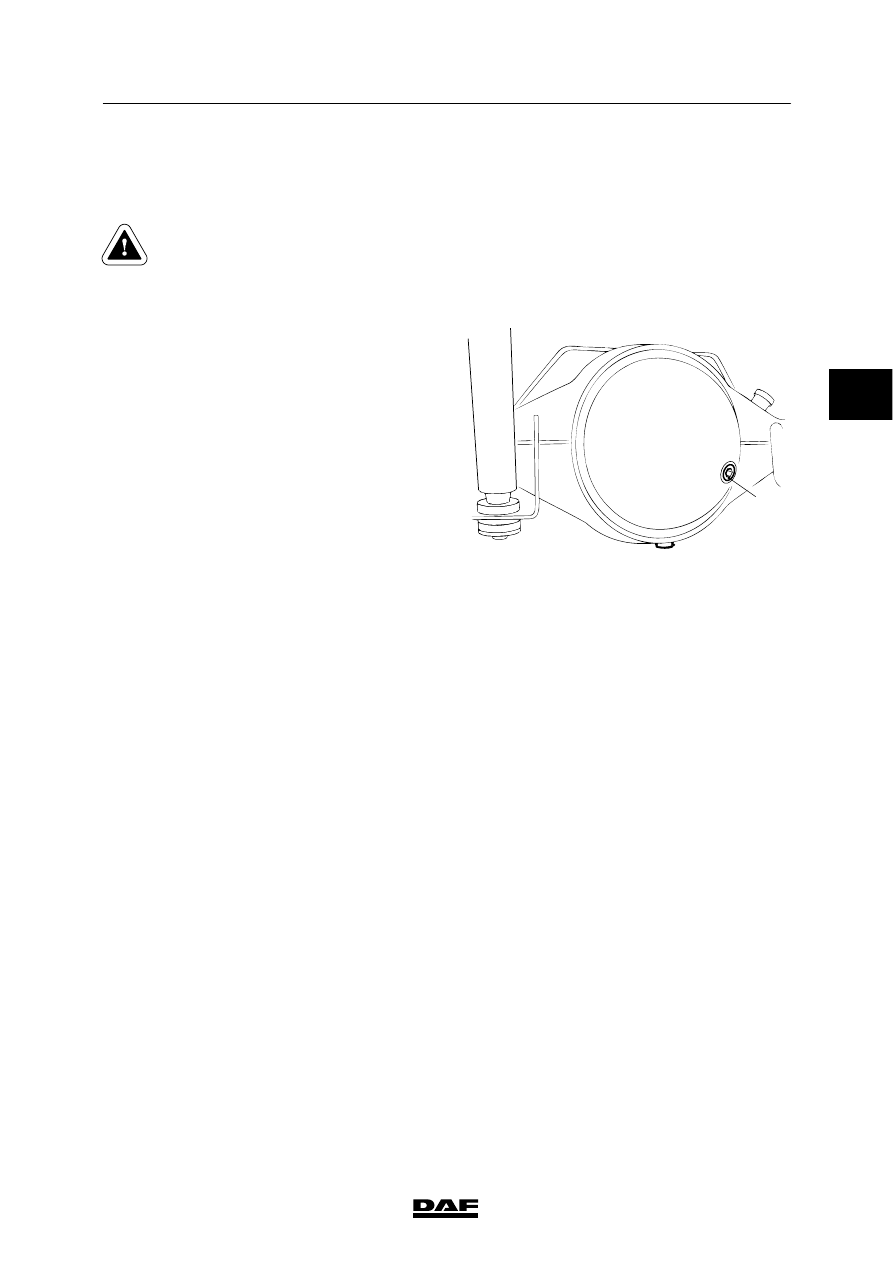

3.1 INSPECTING DIFFERENTIAL OIL LEVEL

To prevent skin injury, avoid
unnecessary contact with the
drained oil.

1.

Position the vehicle on a level surface.

2.

Remove the level check/filler plug (1). The
oil level must reach the level check/filler
opening (1).

3.

Apply sealant to the plug. Secure the plug.

1

A8 00 375

ᓻ 200313

3

8

SINGLE REAR AXLE 5.12

Inspection and adjustment

LF45/55 series

3-2

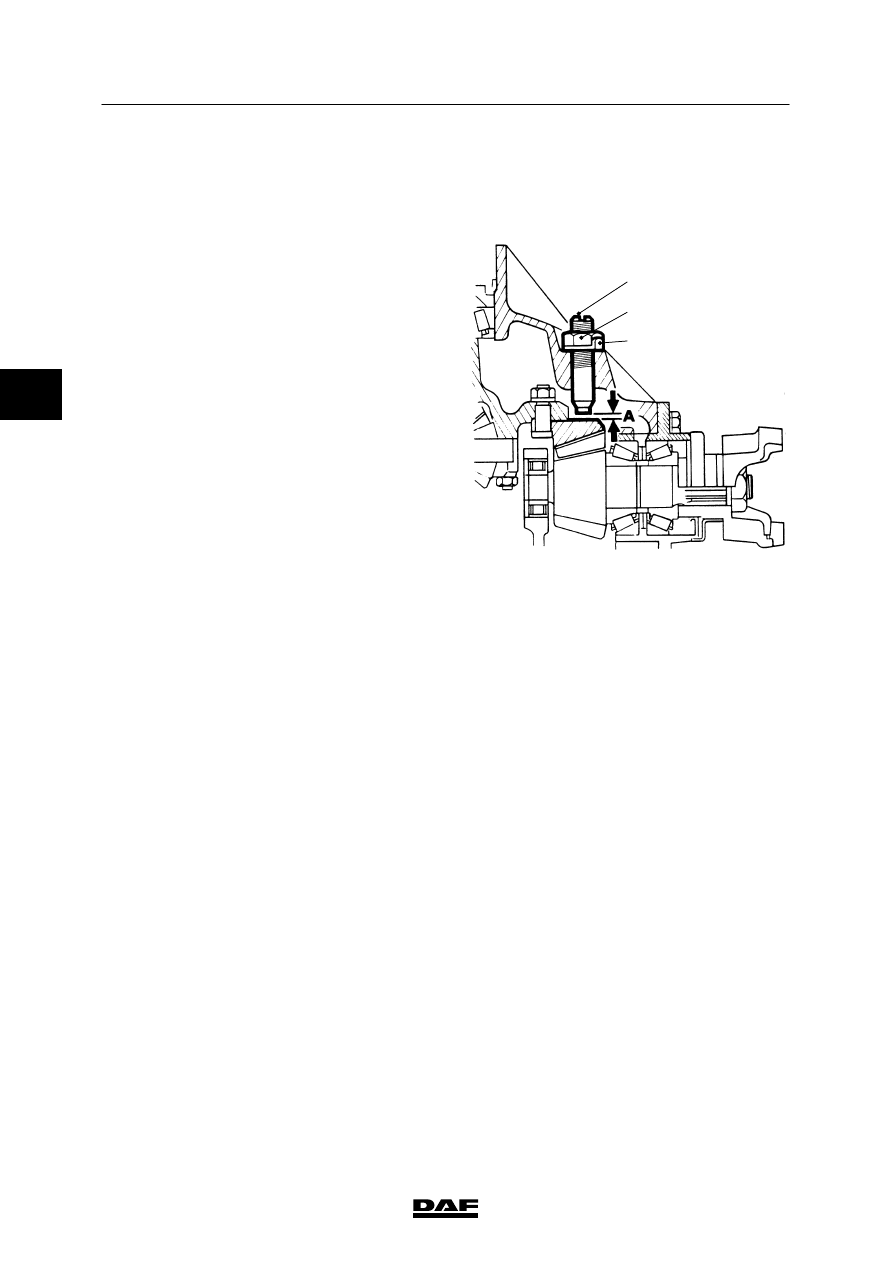

3.2 ADJUSTING THE CROWN WHEEL GUIDE BOLT

1.

Place chocks in front of the wheels and
engage the parking brake.

2.

Loosen the lock ring (1) and loosen the lock
nut (2) a few turns.

3.

Remove the adjusting screw (3) from the
differential.

4.

Remove the lock ring (1).

5.

Remove any residual sealant from the
adjusting screw and apply new sealant to
the last 4 windings of the screw thread. See
main group “Technical data”.

6.

Fit the adjusting screw with a new lock ring
and tighten the adjusting screw against the
crown wheel.

7.

Turn the adjusting screw 1/8 stroke back to
obtain the required play A.

8.

Tighten the lock nut to the specified
tightening torque. See main group
“Technical data”.

Note:
Make sure that the adjusting screw does not
turn while the lock nut is being tightened.

9.

Secure the lock nut by folding the lips of the
lock ring.

1

2

3

A8 00 429

ᓻ 200313

3

8

LF45/55 series

Inspection and adjustment

SINGLE REAR AXLE 5.12

3-3

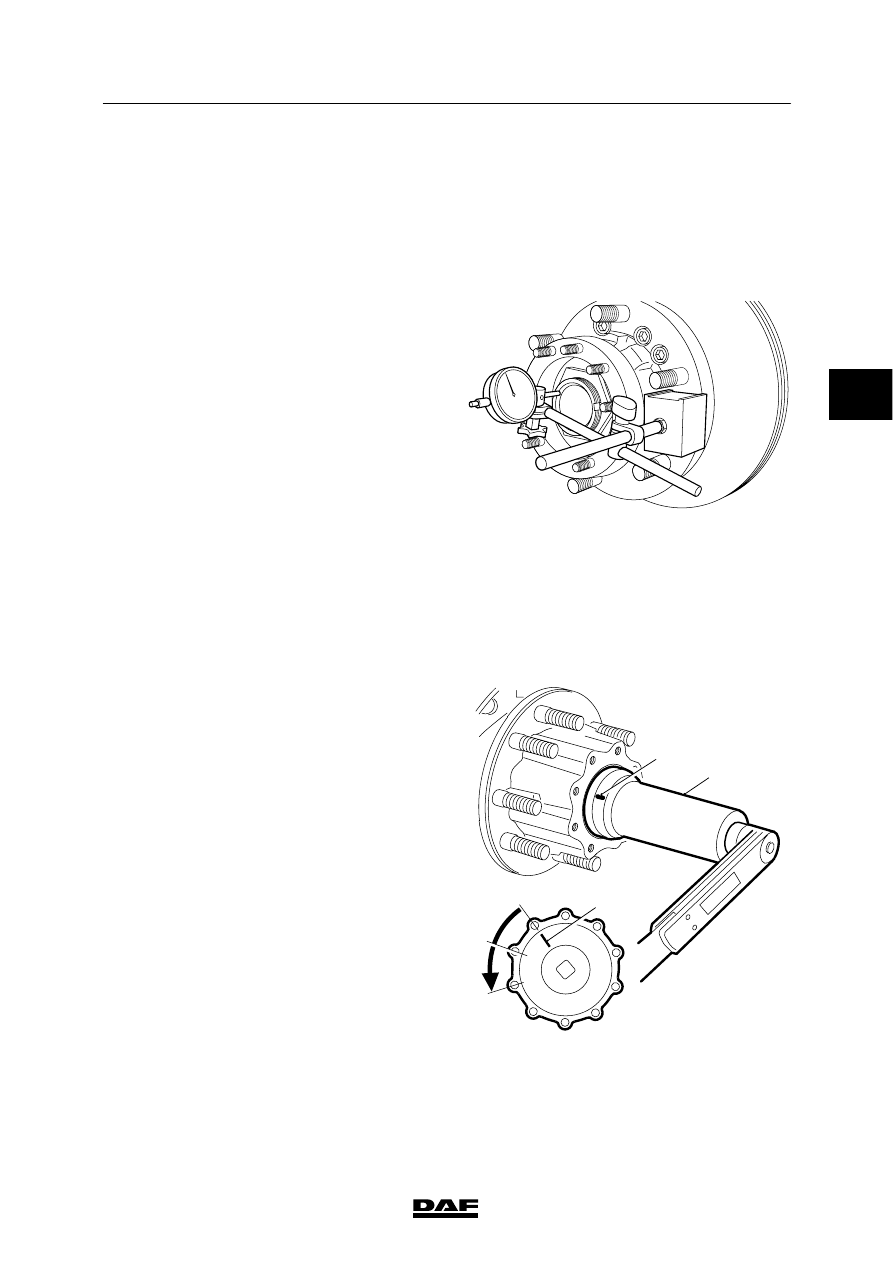

3.3 INSPECTION AND ADJUSTMENT, WHEEL BEARING PLAY

Inspecting the wheel bearing play
1.

Remove the wheel.

2.

Remove the stub axle.

3.

Remove the brake pads.

4.

Fit a micrometer gauge to the wheel hub,
with the stylus on the end of the axle
journal.

5.

Push and pull the wheel hub. Check the
wheel bearing play and compare it with the
specified value. See main group “Technical
data”.

A8 00 387

Adjusting the wheel bearing play
1.

Remove the lock nut.

2.

Tighten the hub nut with a hub nut wrench
(DAF No. 0499805) to 136 Nm.

3.

Turn the hub two full rotations in order to
“seat” the wheel bearings.

4.

Mark (1) the hub nut wrench (2).

5.

Turn the hub nut 2 strokes back.

6.

Check the wheel bearing play.

7.

Position the locking plate and fit the lock
nut. Tighten the lock nut to the specified
tightening torque. See main group
“Technical data”.

8.

Secure the hub nut and lock nut with the
locking plate.

A8 00 380

1

1

2

ᓻ 200313

3

8

SINGLE REAR AXLE 5.12

Inspection and adjustment

LF45/55 series

3-4

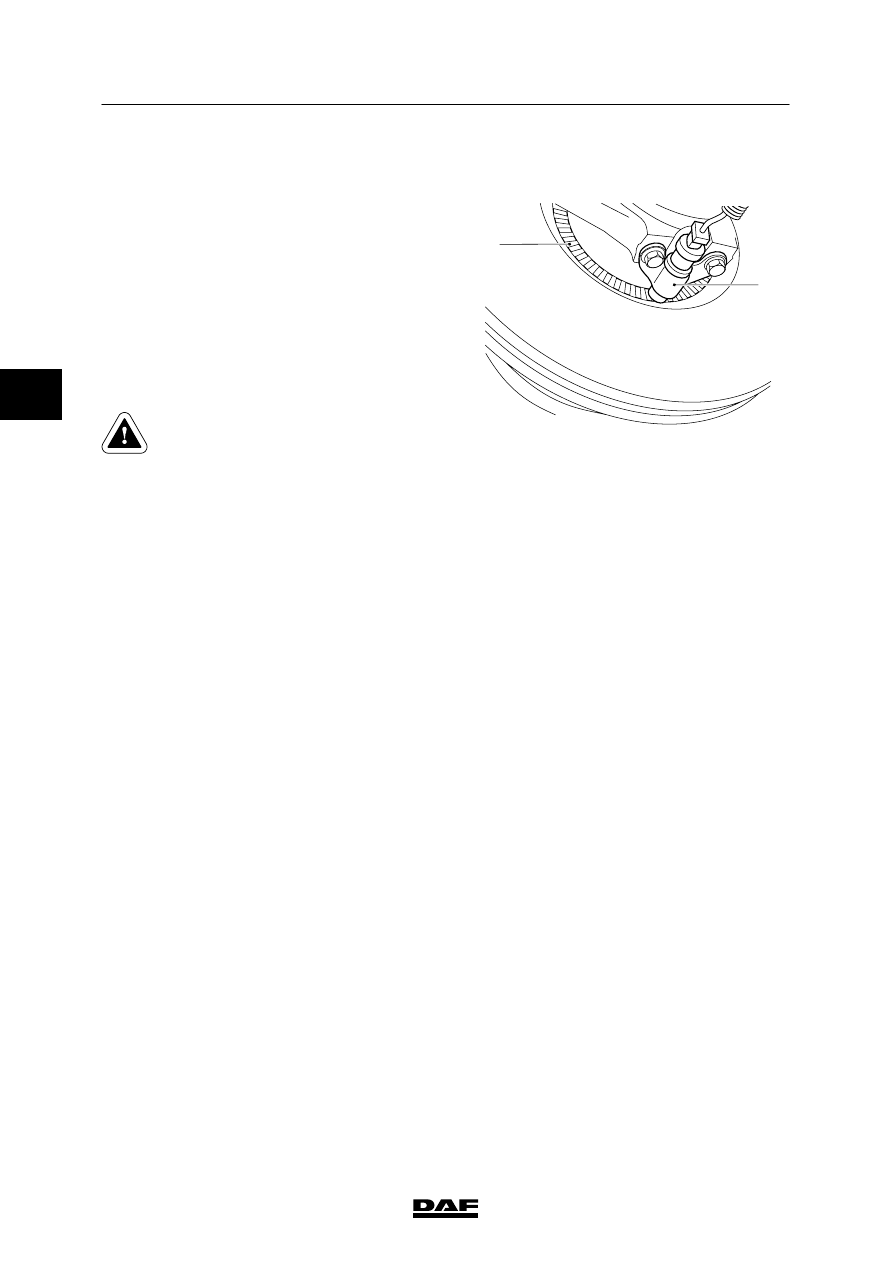

3.4 INSPECTION, WHEEL-SPEED SENSOR RING

1.

Check the sensor ring (2) for deposits.
Special attention should be paid to deposits
between the teeth of the sensor ring.
Clean the sensor ring if necessary.

2.

Check the sensor ring (2) for damage. Even
the slightest damage may cause a failure.
If necessary, replace the wheel hub.

3.

Check the sensor (1) for smooth operation.
If necessary, clean the sensor (1) and
re-apply the specified anti-corrosion agent.
See main group “Technical data”.

Never tap the sensor with a
hammer. This may damage both the
sensor and the sensor ring.

4.

Check the ABS system for proper operation.

A8 00 391
