DAF LF45, LF55 Series. Manual - part 187

©

 200505

5-1

Draining and filling

BE ENGINE LUBRICATION SYSTEM

ΛΦ45/55 series

2

4

5. DRAINING AND FILLING

5.1 DRAINING AND REPLENISHING ENGINE OIL

To prevent skin injury, avoid

unnecessary contact with the

drained oil.

Draining engine oil
1.

Ensure that the vehicle is standing on a flat

and level surface.

2.

Drain the engine oil at operating temperature

using the drain plug in the oil sump.

3.

Replace the drain plug sealing ring and

tighten the drain plug to the specified torque;

see "Technical data".

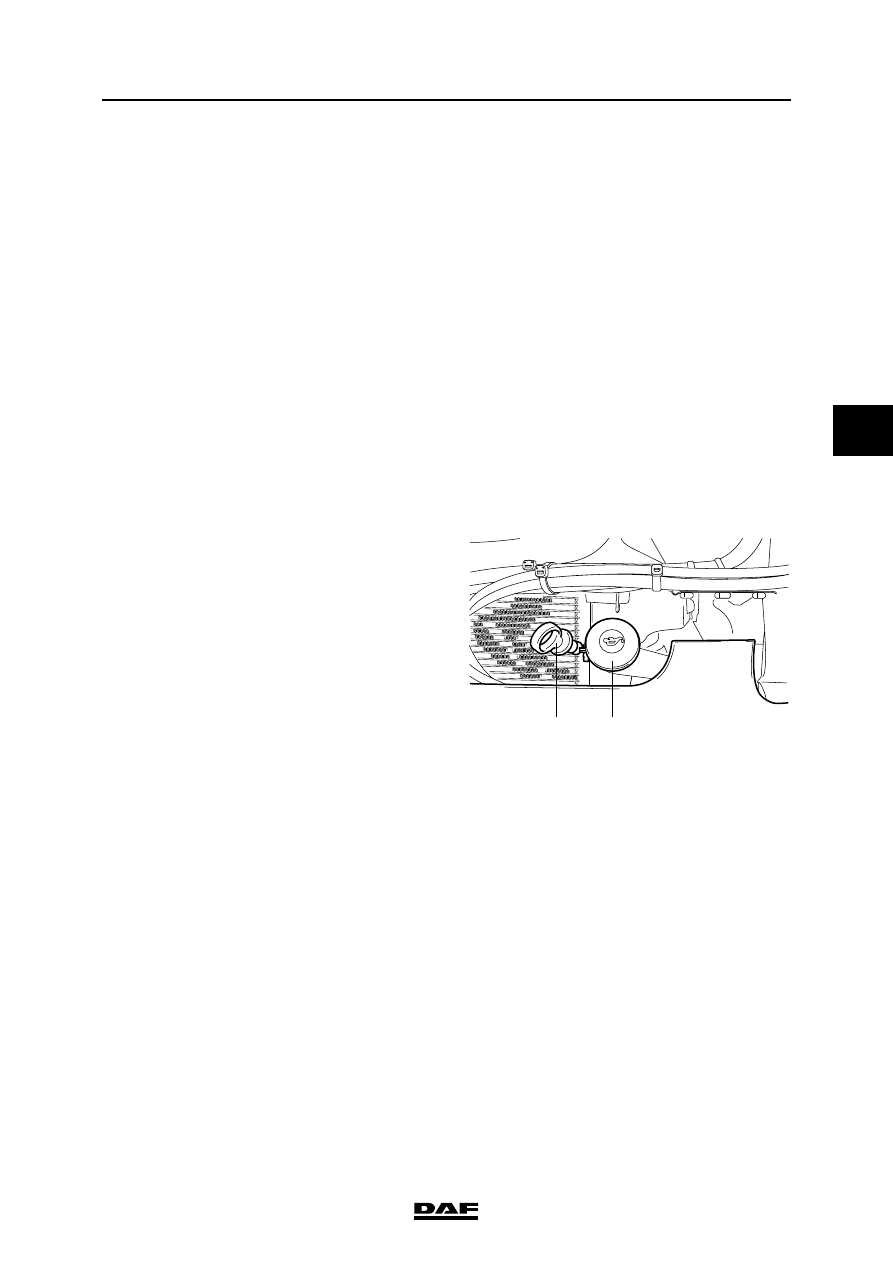

Replenishing engine oil
1.

Fill the engine through the oil filler pipe (1)

with the specified quantity of engine oil; see

"Technical data".

2.

Use the dipstick (2) to check the engine oil

level.

}

M201433

2

1

BE ENGINE LUBRICATION SYSTEM

5-2

©

 200505

Draining and filling

4

ΛΦ45/55 series

2

©

 200505

1

Contents

CE ENGINE

ΛΦ45/55 series

2

5

5 CE engine

CONTENTS

Page

Date

1.

SAFETY INSTRUCTIONS. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 . . . . . 200505
1.1

Safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1-1 . . . . . 200505

2.

GENERAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1 . . . . . 200505
2.1

Location of components  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-1 . . . . . 200505

2.2

Identification  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-3 . . . . . 200505

2.3

Overview drawing, timing gear  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2-4 . . . . . 200505

3.

CHECKING AND ADJUSTING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-1 . . . . . 200505
3.1

Inspection and adjustment, CE engine valve clearance  . . . . . . . . . . . . . . 3-1 . . . . . 200505

3.2

Checking and adjusting timing gear  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-3 . . . . . 200505

3.3

Checking piston projection  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-5 . . . . . 200505

3.4

Checking cylinder head bolts. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-7 . . . . . 200505

3.5

Inspecting the flywheel  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-9 . . . . . 200505

3.6

Inspection, engine oil sump pressure  . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-10 . . . . 200505

3.7

Inspecting the CE engine vibration damper. . . . . . . . . . . . . . . . . . . . . . . . 3-11 . . . . 200505

3.8

Inspecting the cylinder head  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12 . . . . 200505

3.9

Inspecting the cylinder block . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-12 . . . . 200505

4.

REMOVING AND INSTALLING . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1 . . . . . 200505
4.1

Removal and installation, engine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-1 . . . . . 200505

4.2

Removal and installation, engine mounts  . . . . . . . . . . . . . . . . . . . . . . . . . 4-2 . . . . . 200505

4.3

Removal and installation, valve cover . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-4 . . . . . 200505

4.4

Removal and installation, valve sleeve . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-5 . . . . . 200505

4.5

Removal and installation, valve gear . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-7 . . . . . 200505

4.6

Removal and installation, intake manifold . . . . . . . . . . . . . . . . . . . . . . . . . 4-8 . . . . . 200505

4.7

Removal and installation, exhaust manifold  . . . . . . . . . . . . . . . . . . . . . . . 4-10 . . . . 200505

4.8

Removing and installing cylinder head  . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-11 . . . . 200505

4.9

Removal and installation, air compressor . . . . . . . . . . . . . . . . . . . . . . . . . 4-15 . . . . 200505

4.10 Removing and installing steering pump. . . . . . . . . . . . . . . . . . . . . . . . . . . 4-16 . . . . 200505
4.11 Removal and installation, starter motor . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-18 . . . . 200505
4.12 Removal and installation, poly-V-belt  . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-19 . . . . 200505
4.13 Removal and installation, alternator  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-20 . . . . 200505
4.14 Removal and installation, flywheel  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4-21 . . . . 200505
4.15 Removal and installation, starter ring gear  . . . . . . . . . . . . . . . . . . . . . . . . 4-22 . . . . 200505
4.16 Removal and installation, flywheel housing seal . . . . . . . . . . . . . . . . . . . . 4-23 . . . . 200505
4.17 Removal and installation, flywheel housing . . . . . . . . . . . . . . . . . . . . . . . . 4-25 . . . . 200505
4.18 Removal and installation, vibration damper. . . . . . . . . . . . . . . . . . . . . . . . 4-26 . . . . 200505
4.19 Removal and installation, crankshaft sensor ring  . . . . . . . . . . . . . . . . . . . 4-27 . . . . 200505
4.20 Removing and installing front engine panel. . . . . . . . . . . . . . . . . . . . . . . . 4-28 . . . . 200505
4.21 Removal and installation, camshaft gear. . . . . . . . . . . . . . . . . . . . . . . . . . 4-29 . . . . 200505
4.22 Removal and installation, timing gear case . . . . . . . . . . . . . . . . . . . . . . . . 4-31 . . . . 200505
4.23 Removal and installation, front crankshaft seal . . . . . . . . . . . . . . . . . . . . . 4-33 . . . . 200505

5.

CLEANING  . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1 . . . . . 200505
5.1

Cleaning the engine. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5-1 . . . . . 200505

CE ENGINE

2

©

 200505

Contents

5

ΛΦ45/55 series

2
