DAF LF45, LF55 Series. Manual - part 142

1

LF45/55 series

Removal and installation

SEATS

4-21

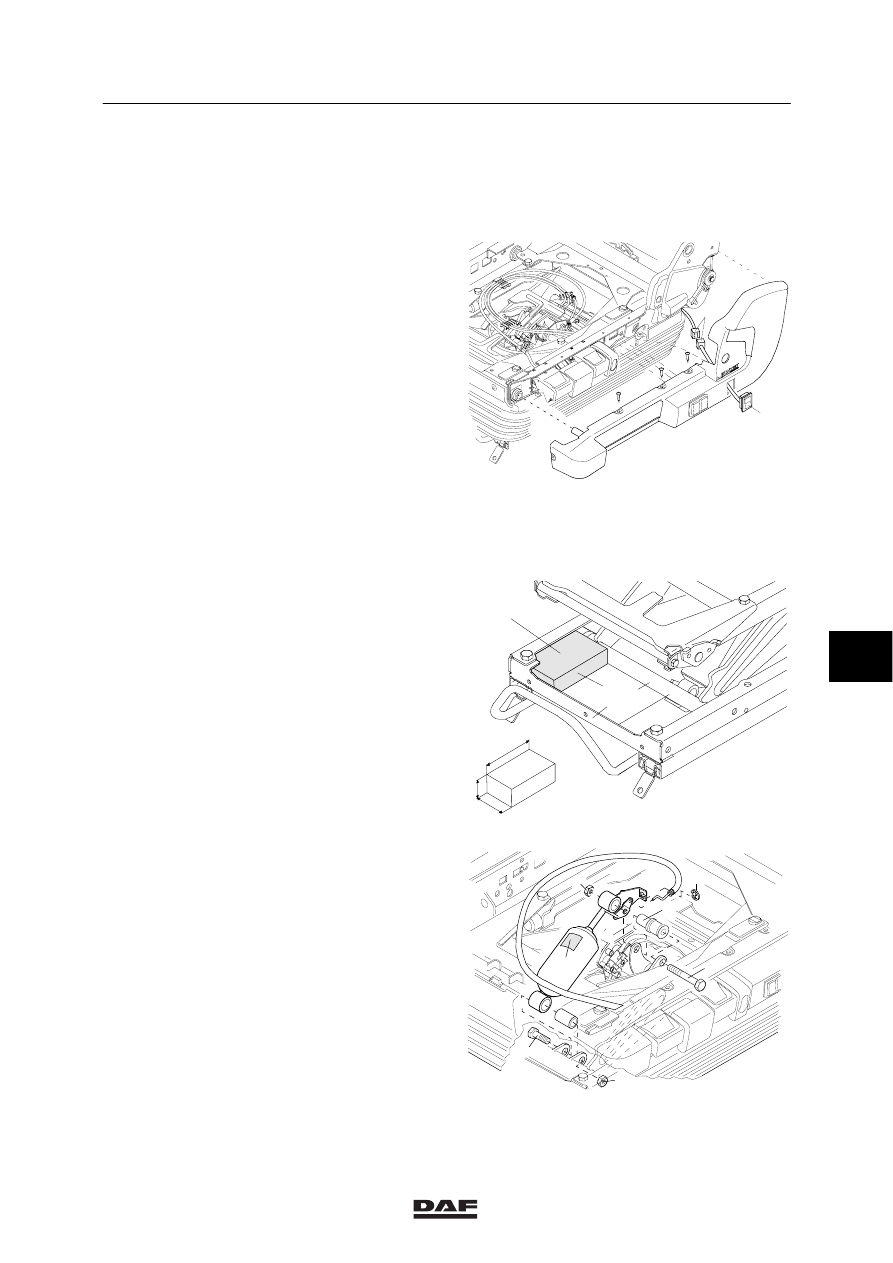

4.25 REMOVAL AND INSTALLATION, SEAT HEATING SWITCH

Removing seat heating switch
1.

Remove the cover panel on control side.

2.

Unplug the connector (1).

3.

Remove the seat heating switch (2) from
inside the cover panel.

Installing seat heating switch
1.

Connect the connector (1).

2.

Fit the seat heating switch (2) in the cover
panel.

3.

Fit the cover panel on control side.

2

1

K1 01 399

4.26 REMOVAL AND INSTALLATION, VERTICAL DAMPER

Removing vertical damper
1.

Remove the seat assembly.

2.

Remove the seat squab.

3.

Lock the seat in its highest position using a
spacer block. The spacer block serves to
prevent the frame from lowering when work
is carried out on the air pipes. Since you
can easily make it yourself, it cannot be
ordered from DAF. The block is sized
65x40x25 mm (LxWxH).

A

40

25

65

2

3

1

A

K1 01 402

4.

Disconnect the circlip (6) of the control
cable on the fixing bracket near the shock
absorber (7).

5.

Unhook the control cable from the control
lever of the shock absorber (7).

6.

Remove the attachment nuts (1, 5) and
attachment bolts (2, 4) from the fixing
bushes (3, 8) of the shock absorber (7).

7.

Remove the shock absorber (7) from the
seat frame.

2

3

4

1

5

6

7

K1 01 400

7

ǹ 0210

1

SEATS

Removal and installation

LF45/55 series

4-22

Installing vertical damper
1.

Fit the shock absorber (7) in the seat frame
fixing brackets using the fixing bushes (3,
8), attachment nuts (1, 5) and attachment
bolts (2, 4). Fit the shock absorber (7) with
the sticker facing up.

2.

Hook the control cable into the control lever
of the shock absorber (6).

3.

Fit the control cable to the fixing bracket of
the shock absorber.

4.

Fit the circlip (6) to the control cable.

5.

Check the adjustment of the control cable.

6.

Remove the seat lock.

7.

Fit the seat squab.

8.

Install the seat assembly.

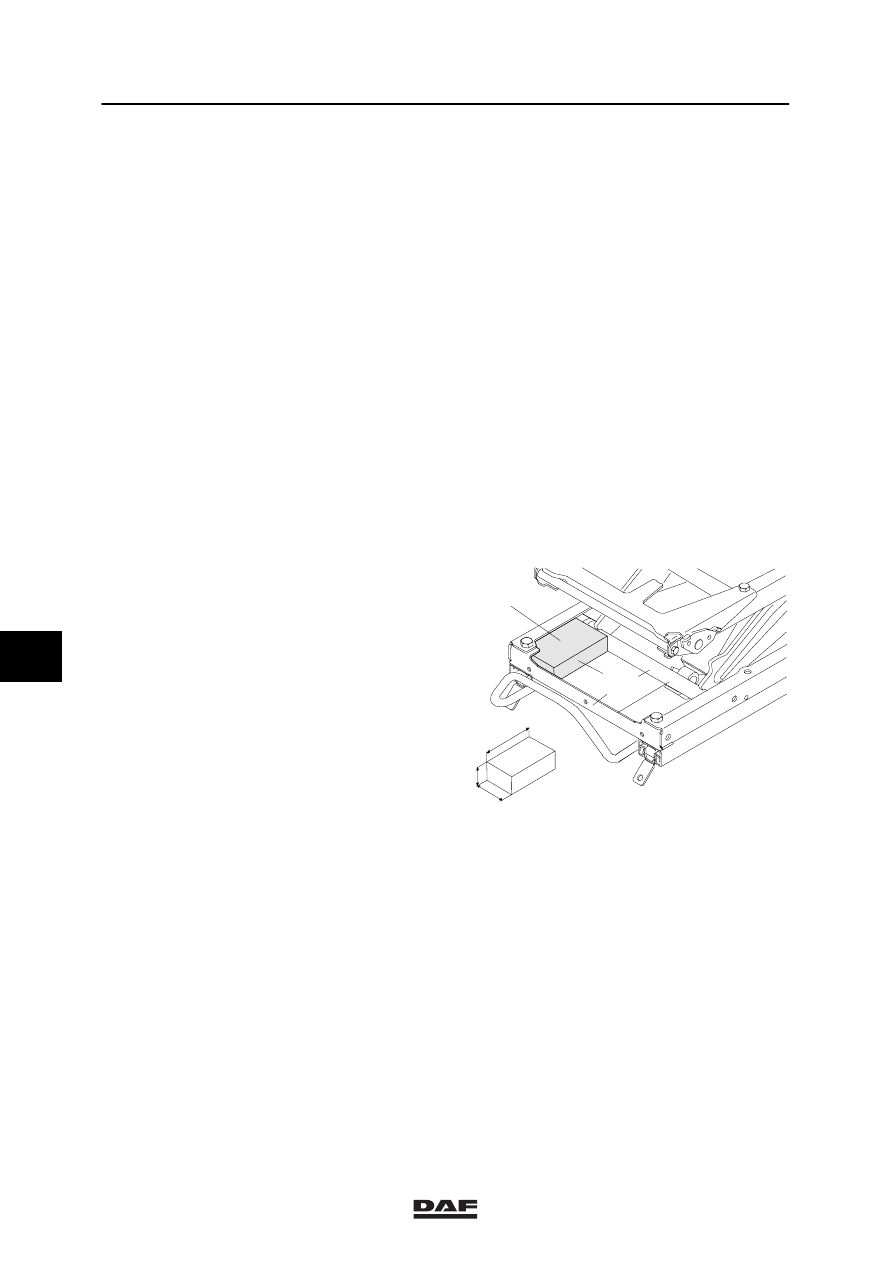

4.27 REMOVAL AND INSTALLATION, AIR BELLOWS

Removing air bellows
1.

Remove the seat assembly.

2.

Remove the seat squab.

3.

Lock the seat in its highest position using a
spacer block. The spacer block serves to
prevent the frame from lowering when work
is carried out on the air pipes. Since you
can easily make it yourself, it cannot be
ordered from DAF. The block is sized
65x40x25 mm (LxWxH).

4.

Disconnect the quick-release coupling (5) of
the air pipe (2) to the air bellows. Pay
attention to the position of the air pipe.

5.

Remove the attachment bolt (1) from the
top of the air bellows.

A

40

25

65

2

3

1

A

K1 01 402

7

ǹ 0210

1

LF45/55 series

Removal and installation

SEATS

4-23

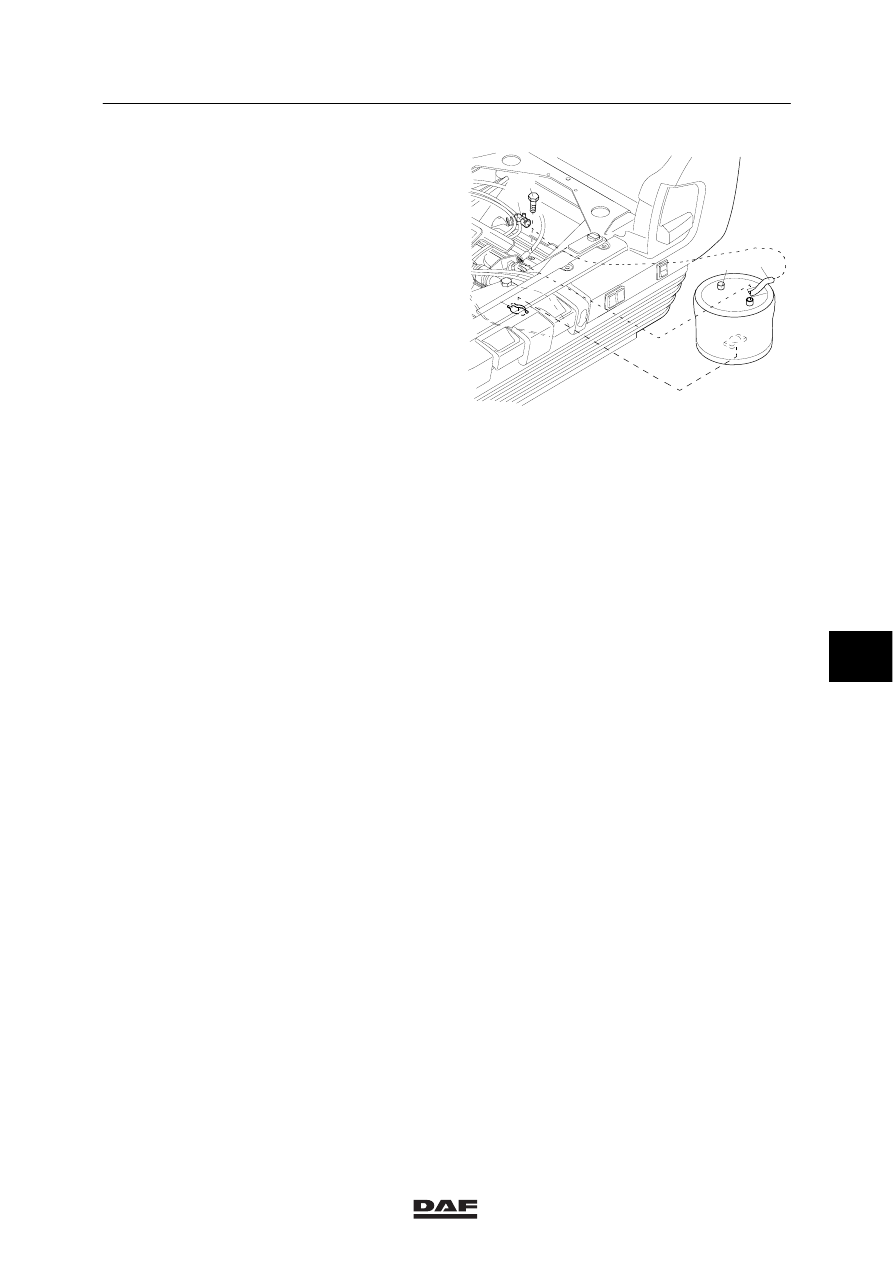

6.

Push the air bellows positioning bush (4)
out of the upper cross member.

7.

Loosen the air bellows a quarter stroke
from the lower cross member (3). Take the
air bellows out of the lower cross member.

8.

Remove the air bellows from behind the
seat frame.

Installing air bellows
1.

Place the air bellows in the seat frame
between the upper and lower cross
members.

2.

Turn the air bellows into the lower cross
member (3). Pay attention to the position of
the air pipe (2).

3.

Fit the air bellows in the upper cross
member using the attachment bolt (1); pay
attention to the positioning bush (4).

4.

Connect the air pipe (2) of the air bellows to
the quick-release coupling (5).

5.

Remove the seat lock.

6.

Fit the seat squab.

7.

Install the seat assembly.

1

2

4

3

5

K1 01 401

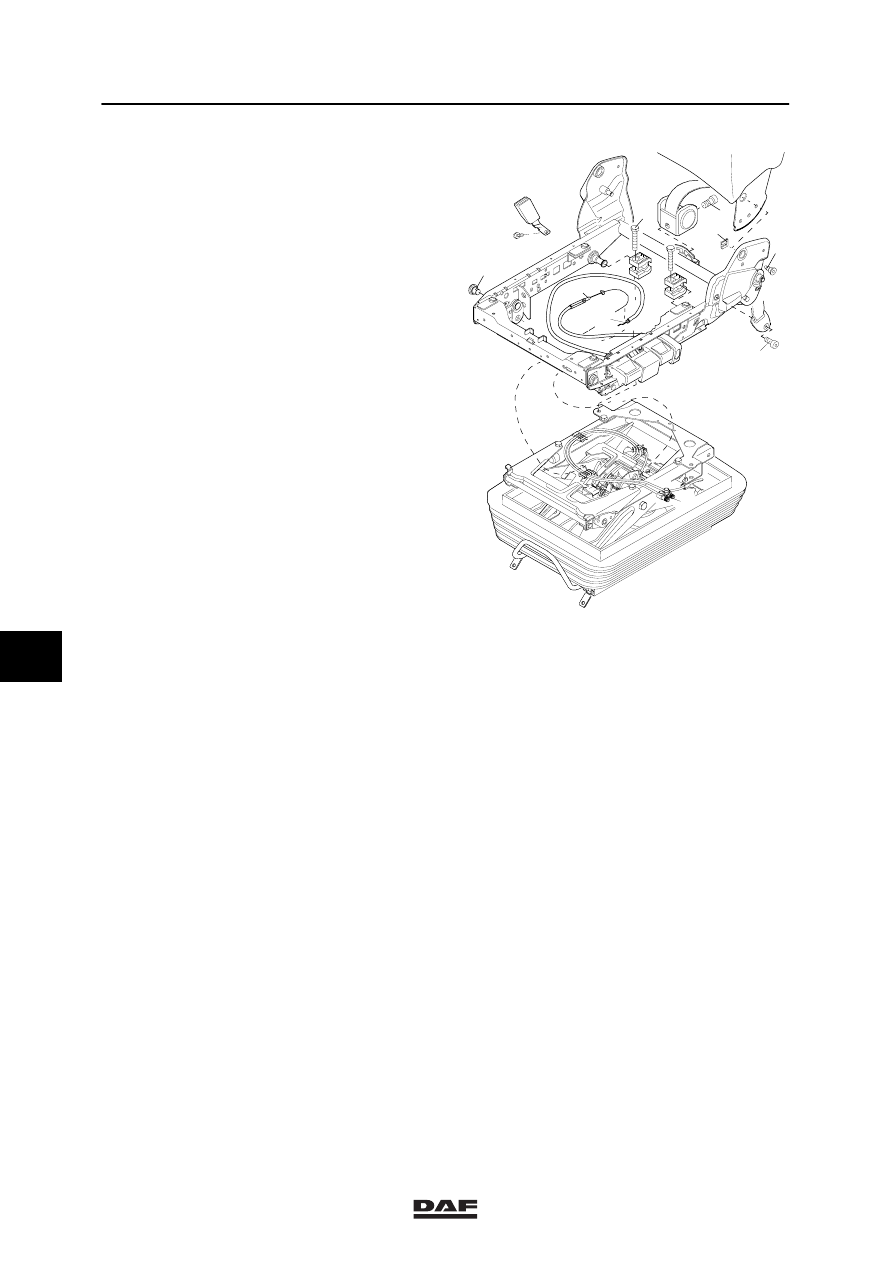

4.28 REMOVAL AND INSTALLATION, SEAT SQUAB FRAMEWORK

Removing seat squab framework
1.

Remove the seat assembly.

2.

Remove the seat squab.

3.

Remove all cover panels.

4.

Remove the backrest (3) with the
belt (1, 2).

5.

Detach the dust boot from the framework.

6.

Detach the control cable (5) from the
vertical damper adjuster.

7.

Disconnect the control cable (6) from the
height control valve.

7

ǹ 0210

1

SEATS

Removal and installation

LF45/55 series

4-24

8.

Disconnect the manifold (9) from the air
pipes.

9.

Remove the attachment bolts (7) from the
rear hinges on the framework.

10. Set the largest possible angle and remove

the front hinge bolts (8) from the
framework.

11. Disconnect the air pipes from the

framework.

Installing seat squab framework
1.

Attach the framework on the frame using
the front hinge bolts (8). Fit the air pipes.

2.

Fit the rear hinges of the framework using
the attachment bolts (7).

3.

Fit the manifold (9).

4.

Connect the control cable of the height
control valve (6) and the vertical
damper (5).

5.

Fit the dust boot.

6.

Fit the backrest, the belt and the cover
panels.

7.

Fit the seat squab.

8.

Install the seat assembly.

3

4

1

6

7

8

2

5

9

K0 01 403

7

ǹ 0210
