1

LF45/55 series

Safety instructions

INTERNAL CAB COMPONENTS

1-3

-

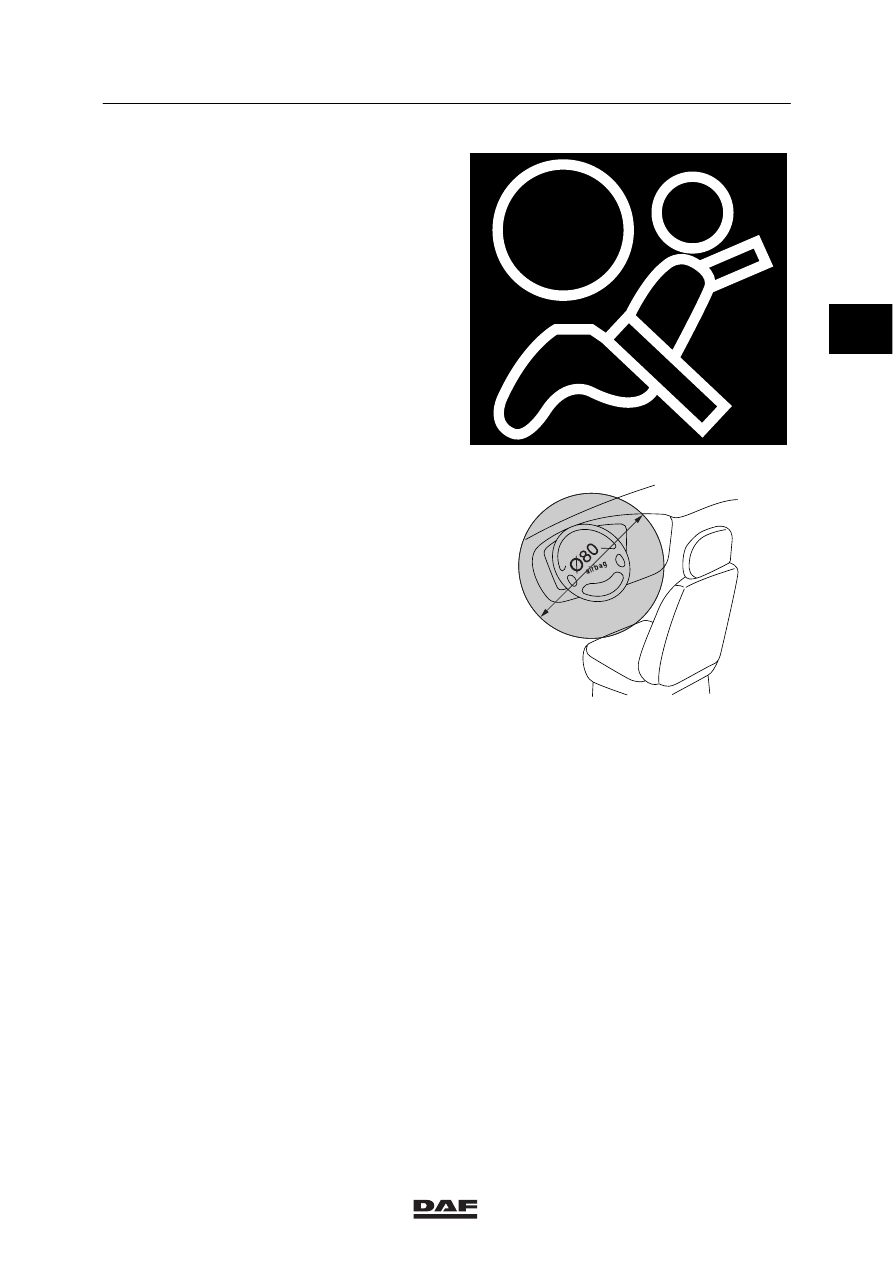

Vehicles equipped with a pyrotechnic
system (system with airbag(s) and/or seat
belt tensioner(s)) can be identified by a
sticker with an airbag symbol on the
windscreen and/or with the word AIRBAG
on the airbag unit on the steering wheel.

-

If the vehicle is equipped with an airbag and
seat belt tensioner system while there is no
airbag symbol on the windscreen, this
symbol will have to be applied as yet.

K101290

-

It is not permitted to install accessories on
airbag and seat belt tensioner parts or in
their operating zones afterwards. The
operating zone covers an area the size of a
ball with a diameter of 80 cm. Only
accessories approved by DAF for vehicles
with an airbag and/or seat belt tensioner
may be installed, in the place indicated by
DAF and in the manner outlined by DAF.

G0 00 235

-

Using equipment or objects that generate
strong electromagnetic fields in the vicinity
of parts of the airbag/seat belt tensioner
system can lead to unwanted activation of
the airbag and/or seat belt tensioner or can
make proper operation of the system
impossible. The use of such equipment or
objects in the vicinity of parts of the
airbag/seat belt tensioner system is
therefore not recommended.

2

ǹ 0210

1

INTERNAL CAB COMPONENTS

Safety instructions

LF45/55 series

1-4

-

It is not allowed to leave pyrotechnic units
(airbags and/or seat belt tensioners)
unattended. If repairs to a vehicle continue
for a long time and pyrotechnic units
(airbags and/or seat belt tensioners) are
involved in the repair, the pyrotechnic units
must be stored safely (under lock and key).
This means that the storage location must
meet local requirements relating to
pyrotechnic materials. The pyrotechnic
units may not be stored together with
different hazardous substances and the
location must have the relevant hazard
warning symbols and fire protection
facilities.

-

Before any work is carried out on a
pyrotechnic part (airbag and/or seat belt
tensioner):
a.

switch off the ignition.

b.

the negative battery terminal clamp
must be separated carefully.

c.

wait at least 5 minutes.

-

If pyrotechnic units have been activated in a
crash, the electronic unit and the contact
unit must be replaced in addition to the
pyrotechnic units. The cable harness
assembly and connectors must be
inspected visually. If damage or overload is
established, the cable harness assembly
must be replaced.

2

ǹ 0210

1

LF45/55 series

General

INTERNAL CAB COMPONENTS

2-1

2. GENERAL

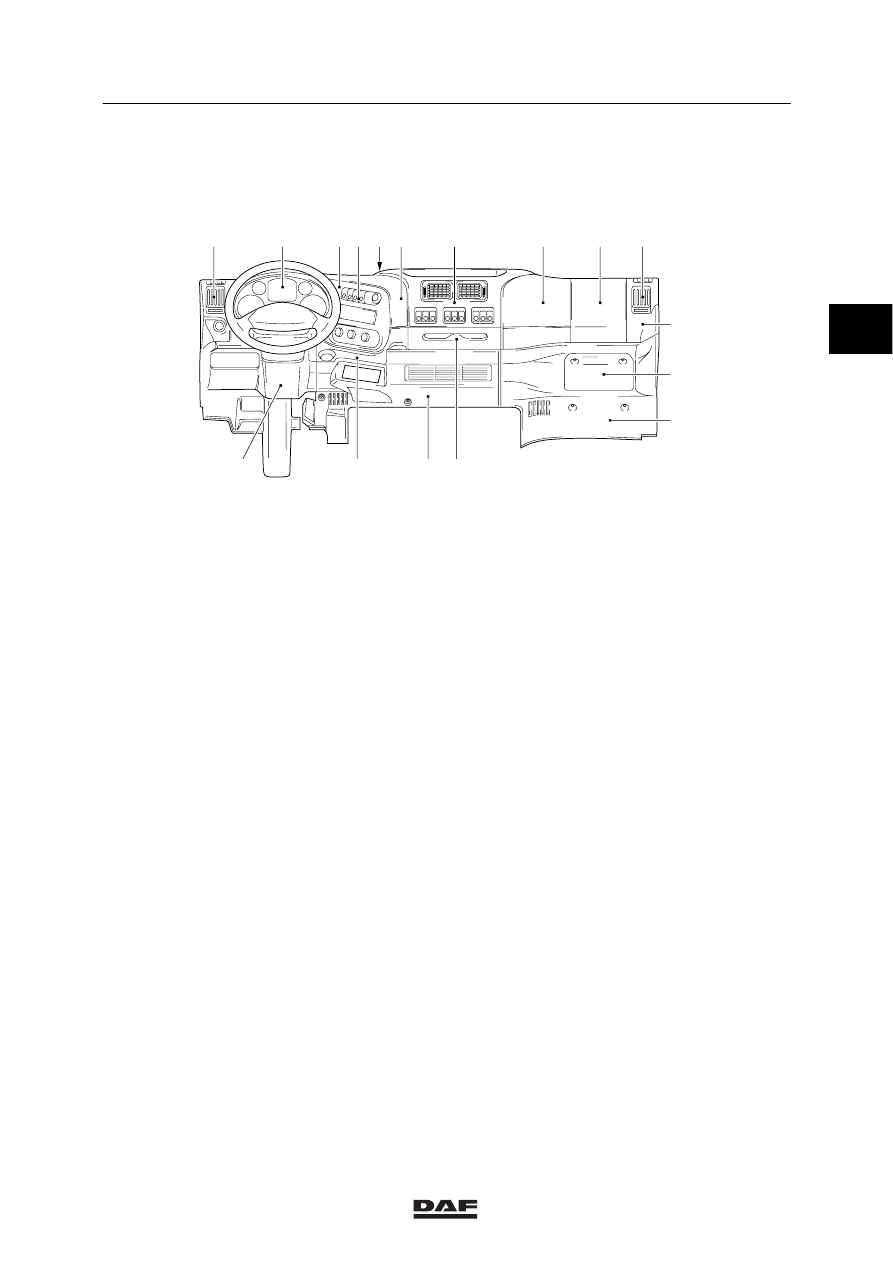

2.1 OVERVIEW DRAWING, INTERIOR CAB COMPONENTS

K1 01 438

1

2

3 4

6

7

8

9

10

11

12

13

14

15

16

17

5

Legend
1.

Left-side ventilation grille

2.

Instrument panel

3.

Garnish moulding

4.

Radio panel

5.

Frame rim cover panel

6.

Upper dashboard panel on driver’s side

7.

Central console control panel

8.

Upper side of cover panel

9.

Upper side of cover

10. Right-side ventilation grille
11.

Right-side dashboard panel

12. Lid on central box
13. Lower dashboard panel on co-driver’s side
14. Ashtray
15. Engine tunnel dashboard panel
16. Lower dashboard panel on driver’s side
17. Steering column dashboard panel

2

ǹ 0210

1

INTERNAL CAB COMPONENTS

General

LF45/55 series

2-2

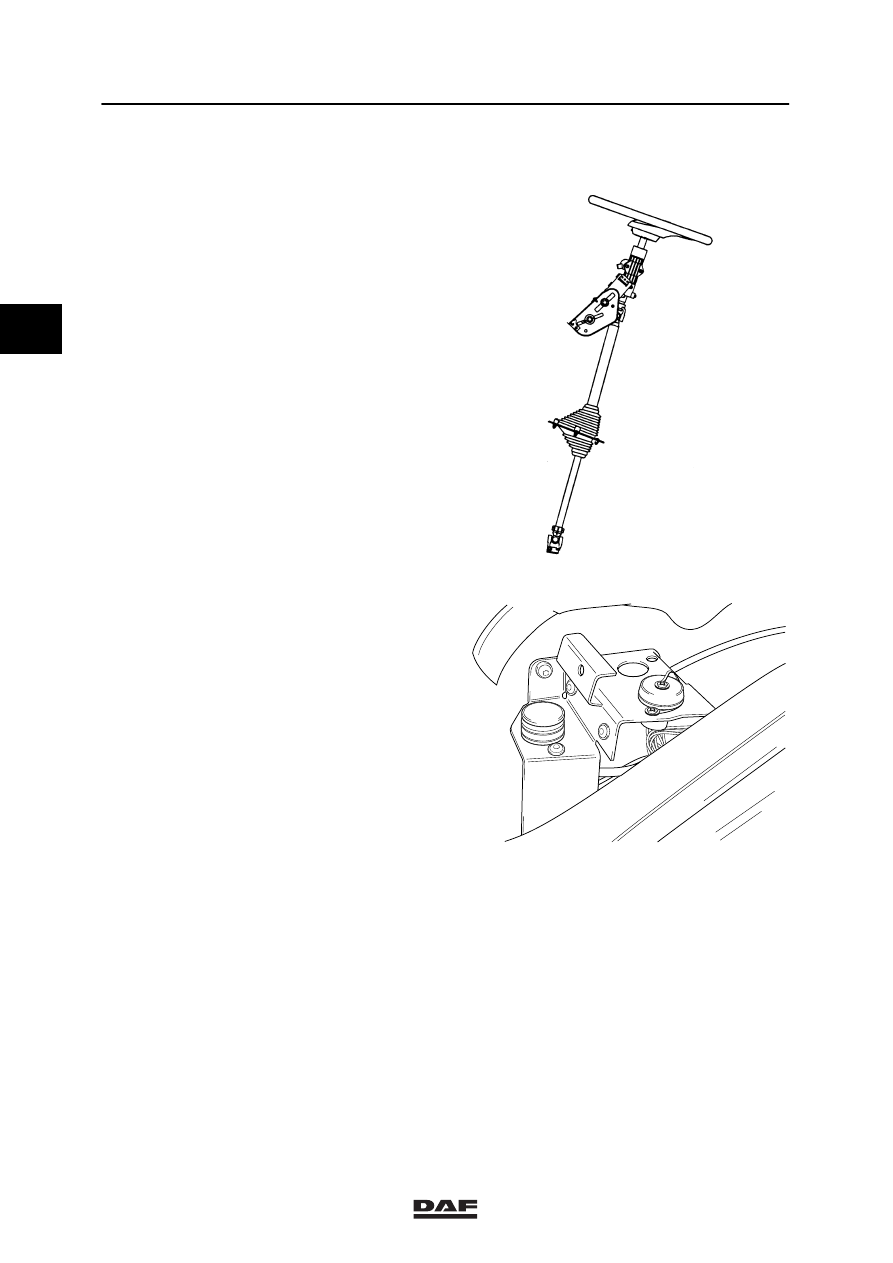

2.2 SYSTEM DESCRIPTION, STEERING COLUMN

The tilting angle of the steering column can be
adjusted manually or pneumatically.
A spring-loaded clamping mechanism fixes the
steering column in position.

The pneumatically adjusted steering column is
unlocked using the air cylinder behind the
steering column.

K1 01 425

The operating valve (switch) is situated behind
the driver’s seat. This valve can be operated by
the heel.

K1 01 202
