LF45/55 series

Gaskets

SEALS AND BEARINGS

1-1

1. GASKETS

1.1 PAPER AND KLINGERIT GASKETS (rubber-aramide fibre)

The workshop manual specifies when a gasket
is required and it also gives information about
the type of gasket to be used.

1.

Remove the old gasket before fitting a new
one.

2.

Clean the contact surfaces and check them
for damage.

3.

Paper gaskets should be sparingly greased
before they are fitted. These gaskets are
used to seal flat parts and are resistant to
oil and moderate heat.

4.

Do not grease Klingerit gaskets before
fitting. These gaskets usually have a
graphite coating. They are used to seal flat
surfaces and are resistant to oil, water and
heat.

5.

There are special instructions for cylinder
head gaskets. See the relevant section.

6.

Always tighten the attachment bolts evenly.

4

ǹ 0201

0

SEALS AND BEARINGS

Gaskets

LF45/55 series

1-2

1.2 LIQUID GASKETS

The workshop manual specifies when a gasket
is required and it also gives information about
the type of gasket to be used.

Liquid gaskets, which replace conventional
gaskets, have been developed to seal flat
connections. They are resistant to oil, water and
temperatures up to approx. 200

_C.

To apply the liquid gasket, follow the instructions
below.

Applying a liquid gasket
1.

Remove all traces of the old gasket and
clean the surfaces to be sealed.

2.

Sparingly apply the specified sealant to one
of the surfaces to be sealed. Also apply
sealant around studs, bores and the like to
ensure they are properly sealed.

3.

If sealant has got into an (oil) bore of any
description, remove it carefully.

4.

Put the surfaces to be sealed against each
other and tighten the attachment bolts
evenly.

4

ǹ 0201

0

LF45/55 series

Seals

SEALS AND BEARINGS

2-1

2. SEALS

2.1 REMOVING AND FITTING SEALS

There are two kinds of seals: conventional seals
and unitised seals.
-

The conventional seal is fitted in a recess
and its inner ring has its running surface on
a shaft.

-

The unitised seal is fitted in a fixed position
both in a recess and on the shaft. Sealing is
achieved internally.

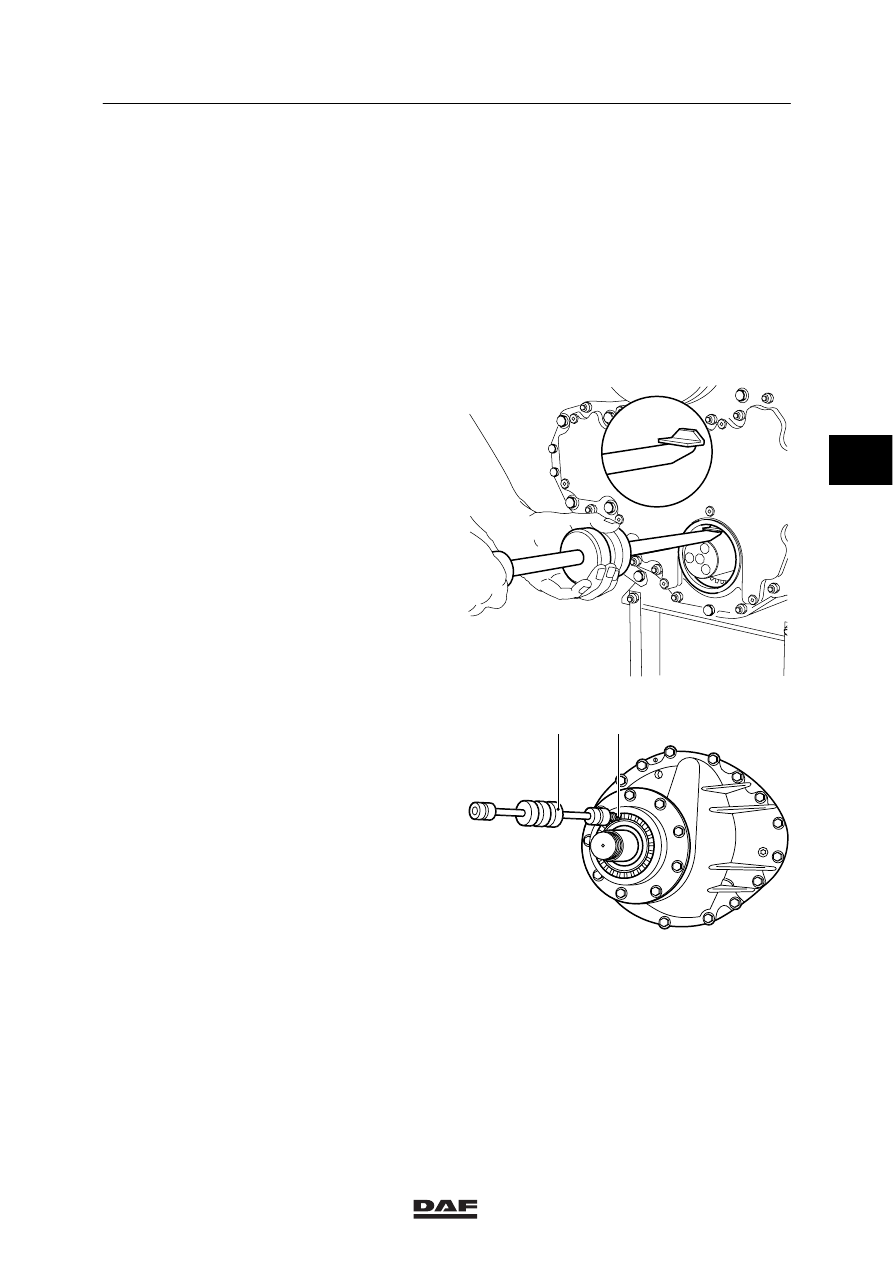

Removing the seal
1.

If possible, remove the sealing ring with the
special tool (DAF no. 1329458 or
DAF nos. 0694928 (A) and 0484899 (B)).
When removing the seal, take care not to
damage the recess.

M200971

A

B

A8 00 360

4

ǹ 0201

0

SEALS AND BEARINGS

Seals

LF45/55 series

2-2

Installing the seal
1.

Check the recess in which the seal is to be
fitted for damage. Make good any damage.

2.

Look for any marks on the outside of the
seal indicating the direction of rotation of
the shaft.

3.

Always use a suitable driving tool to fit a
seal and press the seal evenly into place in
the recess.

4.

Once a unitised seal has been removed
from the recess, it must not be re-used.

5.

In most cases, a liquid gasket is used to fit
a conventional sealing ring with a steel
sheathing, whereas oil or liquid soap is
used to fit a sealing ring with a rubber
sheathing.

6.

Always fit unitised sealing rings dry, unless
stated otherwise.

7.

Always apply a small amount of oil or
grease to the sealing lip(s) and running
surface of a conventional seal.
