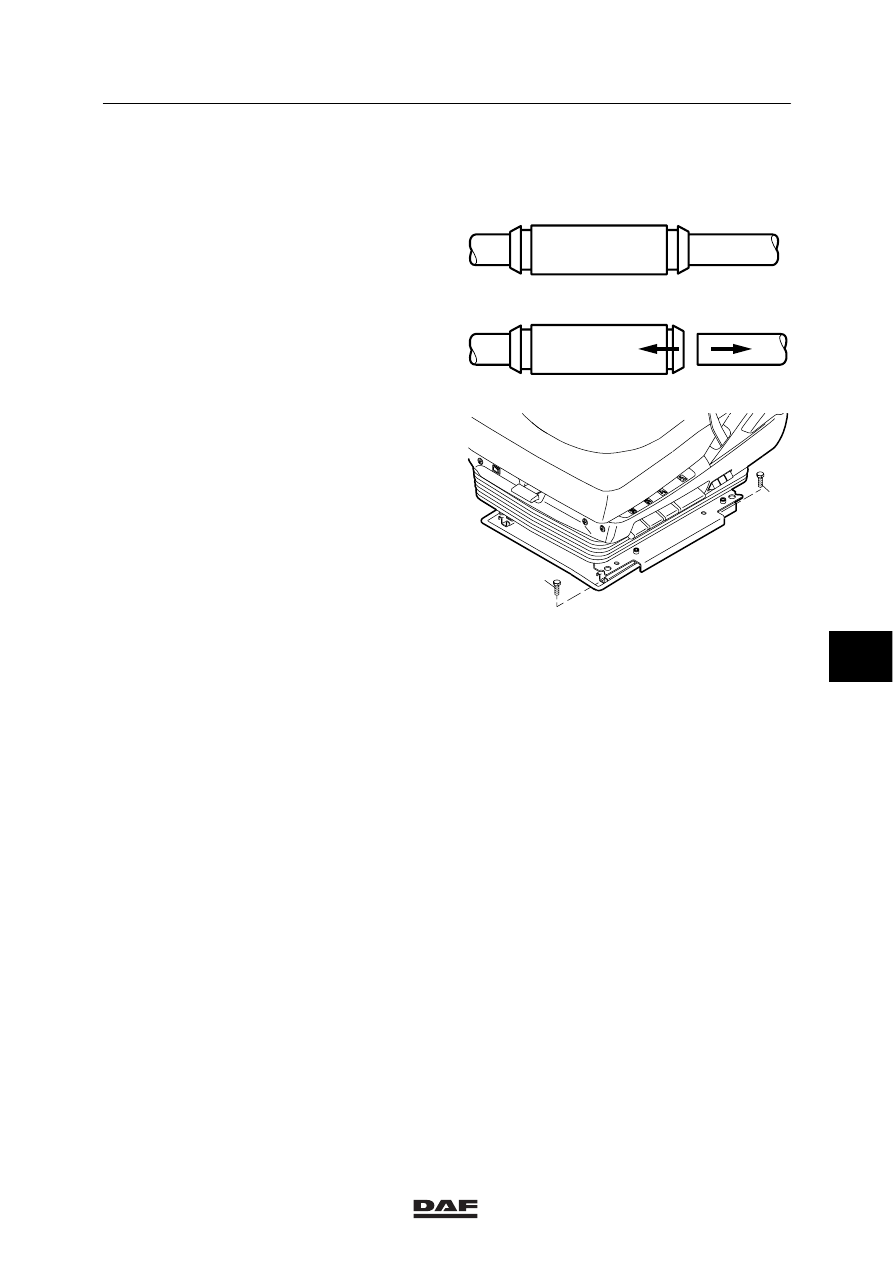

4. REMOVAL AND INSTALLATION

4.1 REMOVAL AND INSTALLATION, SEAT ASSEMBLY

Removing seat assembly
1.

Remove the air pipes, pressing the side of
the quick-release coupling and pulling the
pipe from the coupling.

2.

Remove the seat squab and remove the
seat heating connector (if applicable).

K100412

3.

Slide the seat backwards and remove the
front screws (1).

4.

Slide the seat forwards and remove the rear
screws (2).

Installing seat assembly
1.

Place the seat on the ground plate. Make
sure that the air piping does not get pinched
off.

Slide the seat backwards and tighten the
front screws (1).

2.

Slide the seat forwards and tighten the back
screws (2).

3.

Connect the air pipe.

4.

Install the seat heating connector.

5.

Tighten the seat to the specified tightening
torque, see “Technical data”

K100487

1

2

7

ᓻ 0209

1

SEATS

Removal and installation

4-2

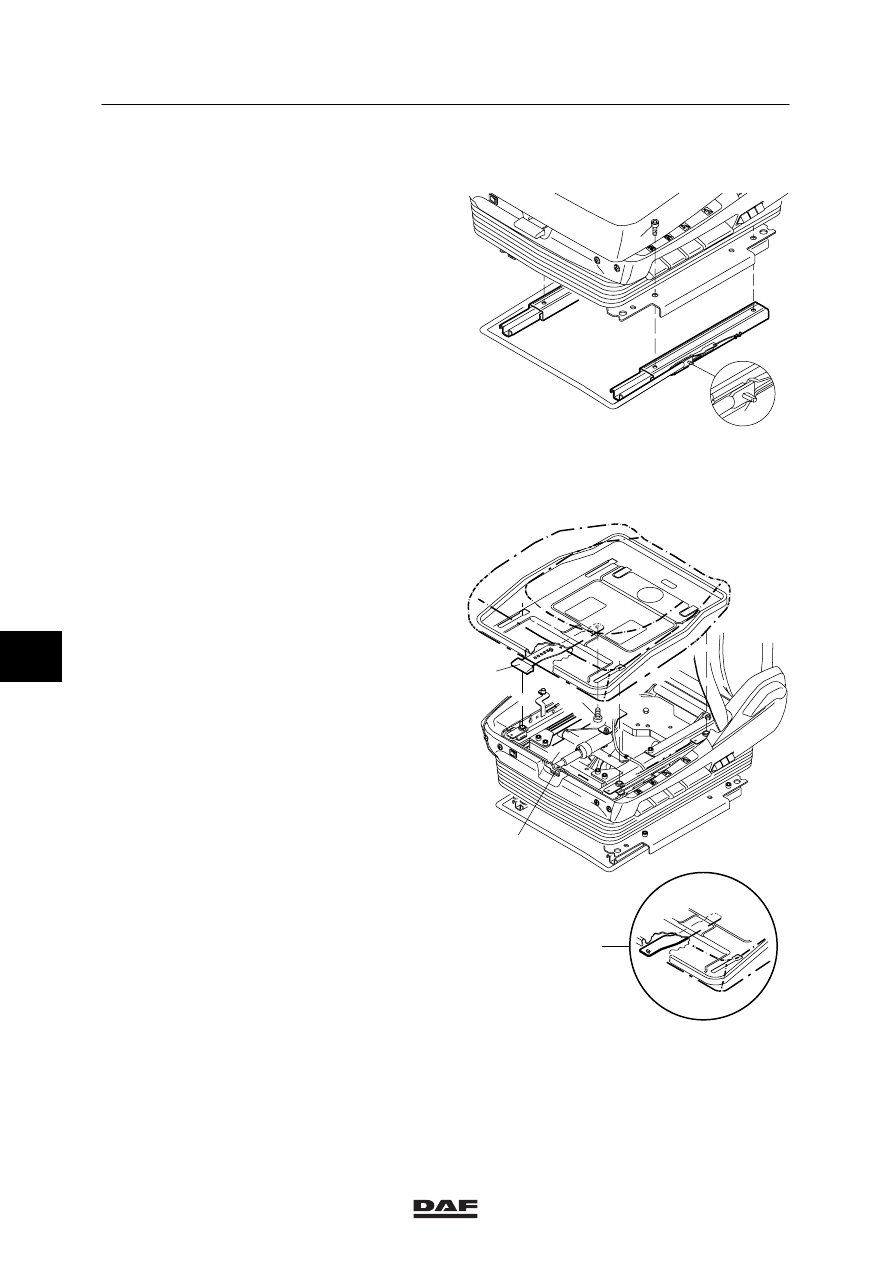

4.2 REMOVAL AND INSTALLATION, SEAT SLIDE

Removing seat slide
1.

Remove the entire seat.

2.

Remove the 4 attachment screws (1).

3.

Bend back the bent pins (2) on either side
and disassemble the bracket.

Installing seat slide
1.

Install the bracket and bend the pin (2).

2.

Fit the 4 attachment screws (1).

3.

Install the entire seat.

K100488

1

2

4.3 REMOVAL AND INSTALLATION, SEAT SQUAB

Removing seat squab
1.

Slide the seat squab to the frontmost
position (only for models with seat squab
adjustment (SKTE)).

2.

Remove the electric wiring from models with
heated seats.

3.

Push the control lever (1) up with a
screwdriver (insert the screwdriver between
frame -X- and the lever).

4.

Pull the seat cushion forwards and up.

Installing seat squab
1.

Slide the seat cushion approx. 20 cm into
the guides at the back.

2.

At the same time, push the front of the seat
cushion down and slide it in the front
guides, until the lever (A) clicks into
position.

3.

In the SKTE model, check after assembly
whether the adjuster engages in all
openings of the runner (1). If necessary,
push the runner to the left or the right.

K100489

1

3

2

X

A

7

ᓻ 0209

1

Removal and installation

SEATS

4-3

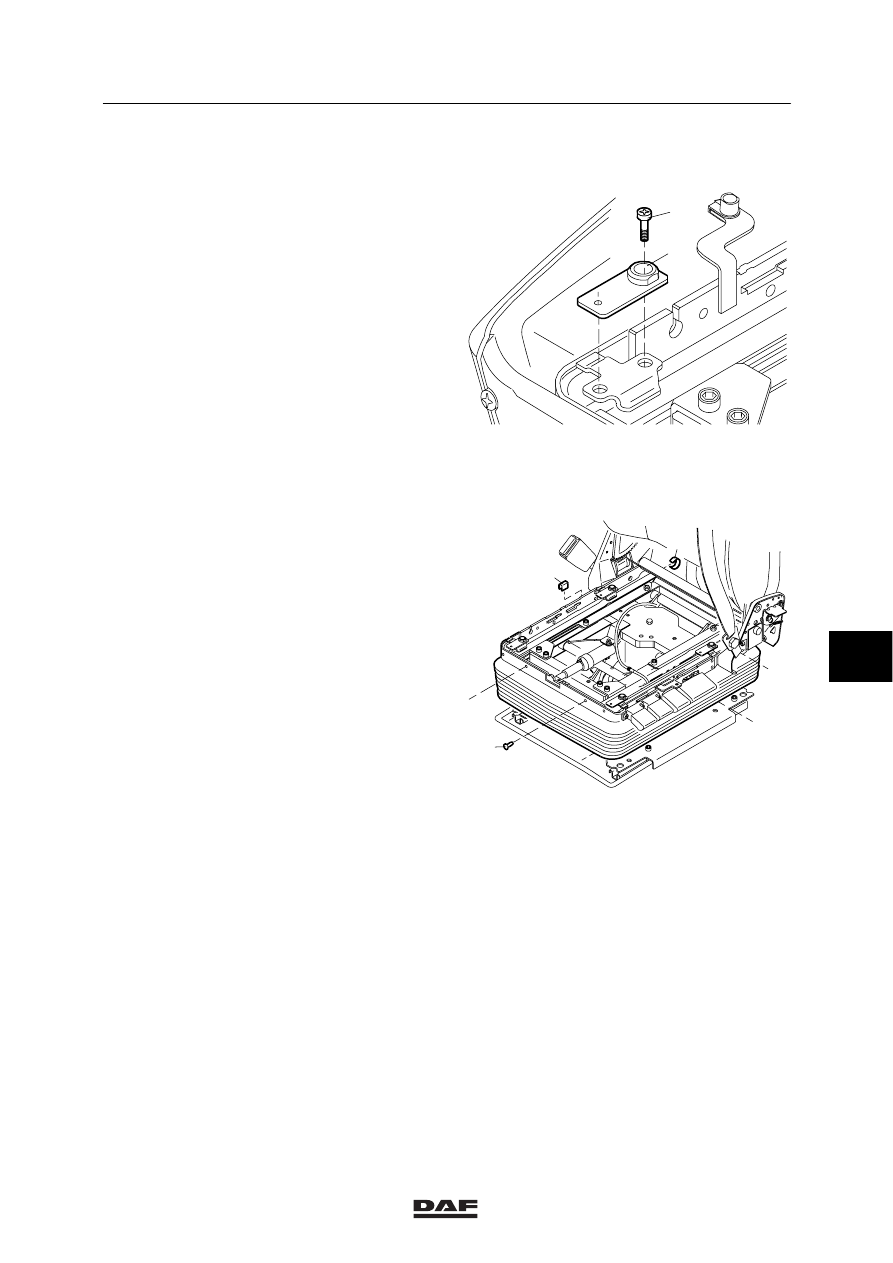

4.4 REMOVAL AND INSTALLATION, SEAT SQUAB GUIDE

Removing seat squab guide
1.

Remove the seat squab.

2.

Remove the screw (1) from the guide.

3.

Remove the guide (2).

Installing seat squab guide
1.

Install the guide (2).

2.

Tighten the screw (1).

3.

Fit the seat squab.

K100490

1

2

4.5 REMOVAL AND INSTALLATION, DUST BOOT

Removing dust boot
1.

Remove the entire seat.

2.

Remove the seat squab.

3.

Remove the side cover on control side and
the opposite side.

4.

Release the attachment caps (1) and
clamps (2) and (3).

5.

Remove the seat belt mechanism and pull
the rubber boot over it.

6.

Pull the rubber boot over the controls and
remove them through the bottom.

Installing dust boot
1.

Install the rubber bellows.

2.

Fit the seat belt mechanism.

3.

Fasten the boot with the attachment caps
(1) and clamps (2) and (3).

4.

Fit the side covers.

5.

Fit the seat squab.

6.

Install the entire seat.

K100491

1
