1

CAB TILTING MECHANISM

Removal and installation

4-4

4.3 REMOVAL AND INSTALLATION, CAB TILTING PUMP SEALS

Notes:
-

Use a repair kit for replacing the seals.

-

It is not allowed to disassemble the tilting
pump any further than described in this
chapter. A defective cab tilting mechanism
is often due to improper disassembly and/or
assembly of the cab tilting pump.

-

Clean the cab tilting pump on the outside.

-

Work in a clean environment.

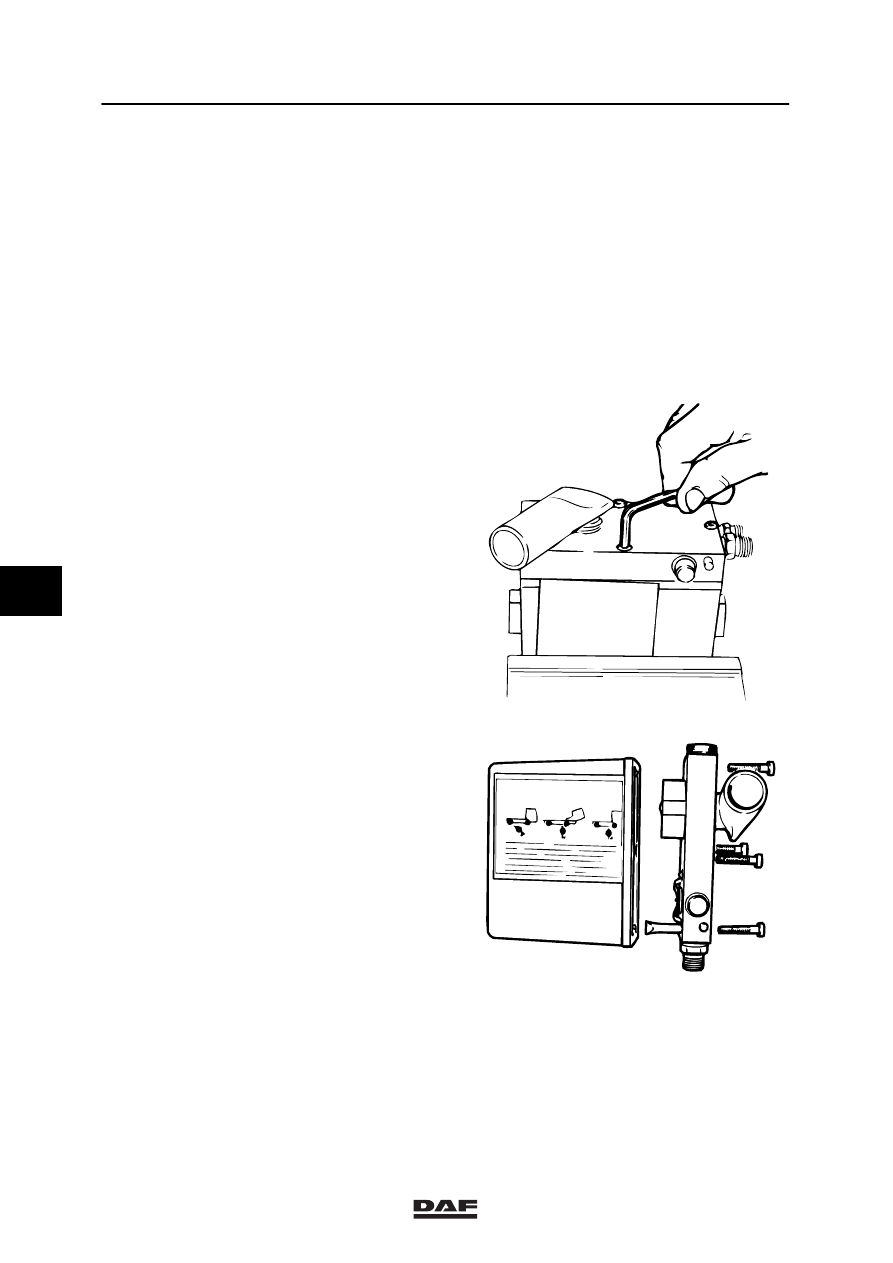

Removing cab tilting pump seals
1.

Remove the cab tilting pump.

2.

Release the 4 Torx screws used to attach
the reservoir to the pump housing. Collect
the oil in a container.

K100136

3.

Take the pump housing off the reservoir and
remove the gasket.

K100137

6

ᓻ 0209

1

Removal and installation

CAB TILTING MECHANISM

4-5

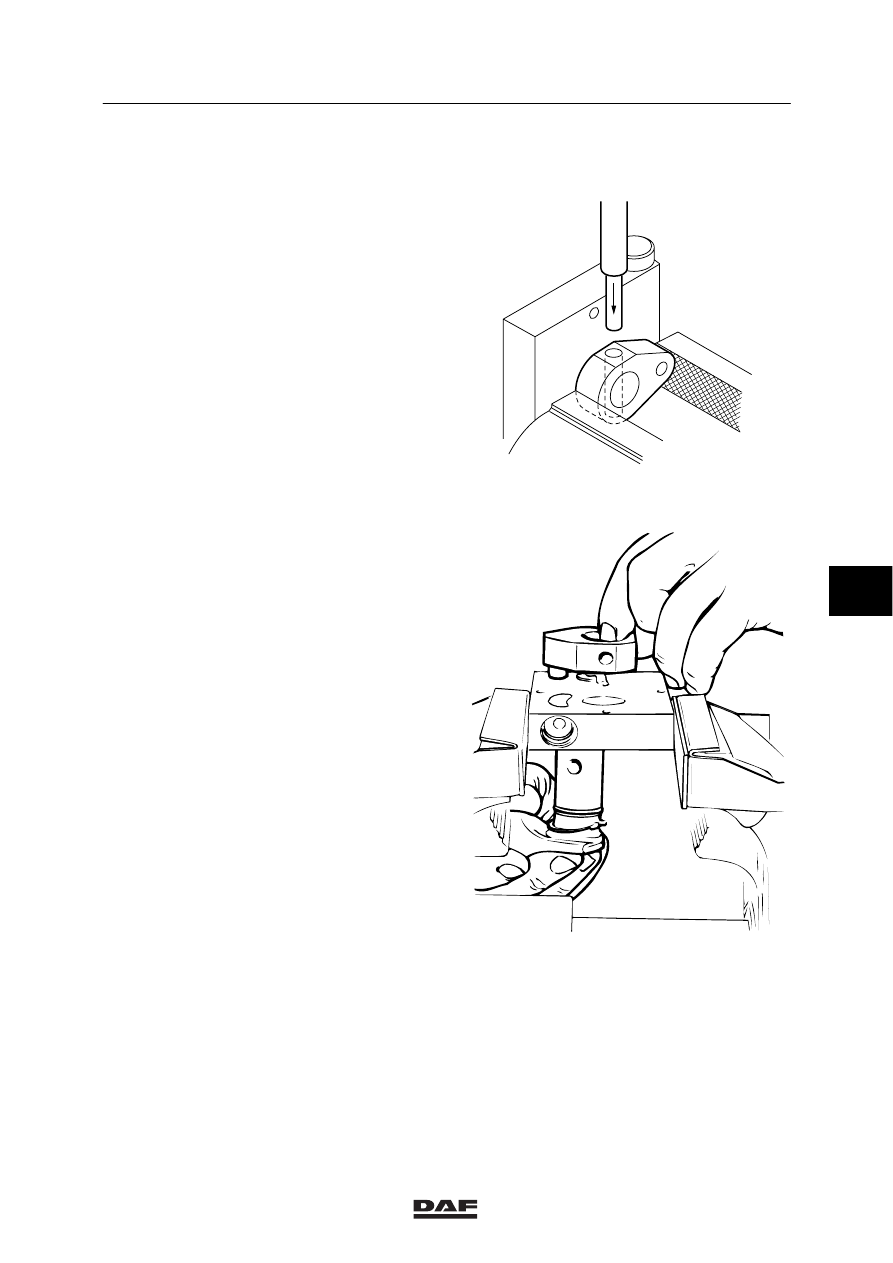

4.

Remove the filter and the magnet from the
pump housing.

5.

Secure the pump housing in a vice as
shown in the opposite figure and carefully
tap the pin out of the holder and lever axle.

K1 01 499

6.

Remove the holder and the lever axle.
Remove the O-ring from the lever axle.

K100139

7.

Clean the reservoir, filter, magnet and
mating surfaces of the gasket.

6

ᓻ 0209

1

CAB TILTING MECHANISM

Removal and installation

4-6

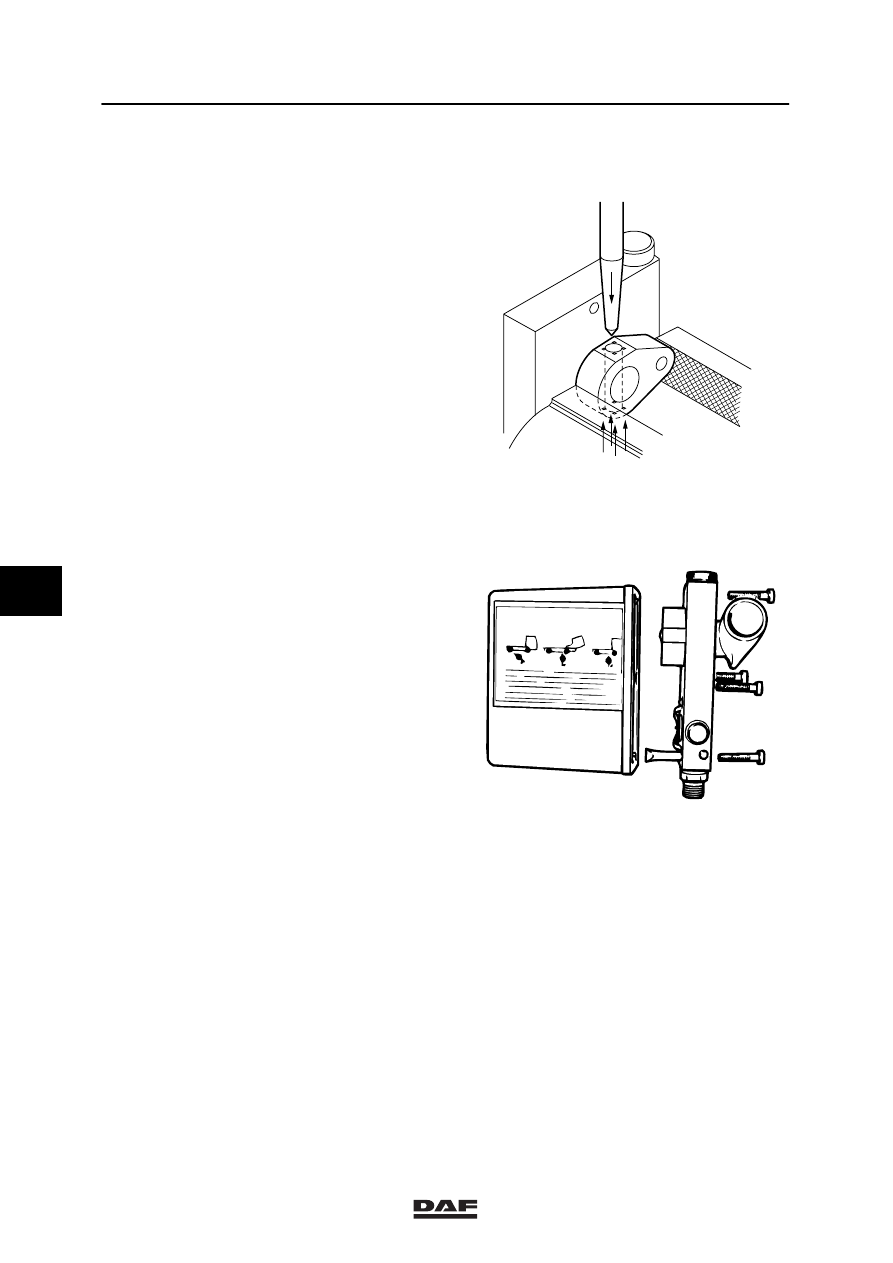

Installing cab tilting pump seals
1.

Fit a new O-ring to the lever axle.

2.

Fit the holder to the lever axle. Tap the pin
into its holder and the lever axle. Secure
the pin as shown in the opposite figure.

K1 01 498

3.

Fit the filter and the magnet to the pump
housing.

4.

Fit the reservoir with a new gasket to the
pump housing, using the 4 Torx bolts.

K100137

5.

Install the cab tilting pump.

6

ᓻ 0209

1

Removal and installation

CAB TILTING MECHANISM

4-7

4.4 REMOVAL AND INSTALLATION, TWO-WAY VALVE OF CAB TILTING PUMP

Notes:
-

Use a repair kit for replacing the two-way
valve.

-

It is not allowed to disassemble the tilting
pump any further than described in this
chapter. A defective cab tilting mechanism
is often due to improper disassembly and/or
assembly of the cab tilting pump.

-

Clean the cab tilting pump on the outside.

-

Work in a clean environment.

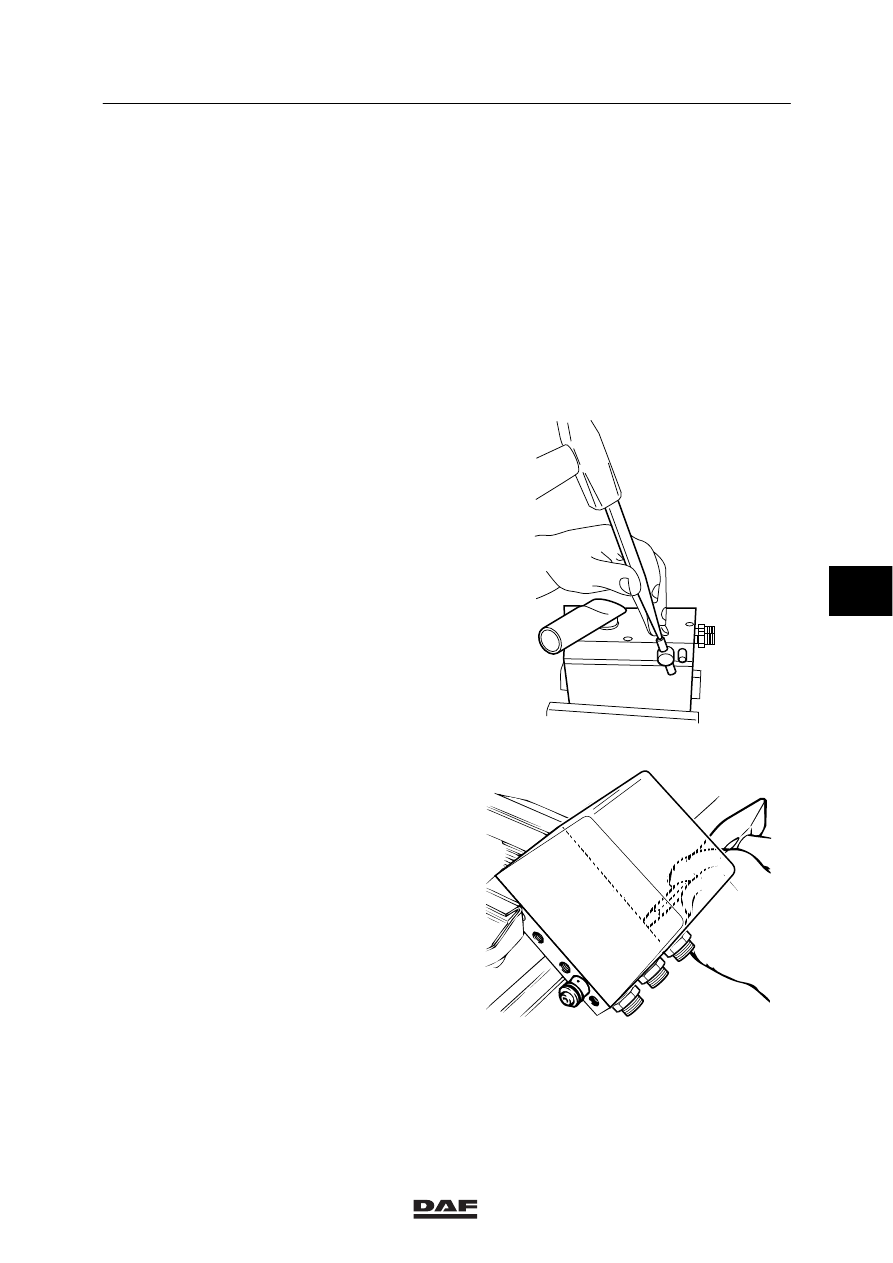

Removing two-way valve of cab tilting pump
1.

Remove the cab tilting pump.

2.

Tap the notched pin out of the two-way
valve and remove the steel ring. Take the
O-ring out of the steel ring.

K1 01 340

3.

Secure the pump housing in a vice as
shown in the opposite figure and carefully
tap the two-way valve with the sealing plug
from the housing. Caution: mark the
position of the two-way valve in the pump
housing to ensure that the new two-way
valve is installed in the correct position.

K1 01 496

6

ᓻ 0209
