TECHNICAL DATA

Internal and external cab components

1-12

Model with integrated bracket

A

C

B

B

A

C

D

E

K1 01 525

Size

Normal (mm)

Normal adjustment angle

A

387

16

_

B

147

66

_

C

370

76

_

D

(1)

1387

E

1406

(1)

Main mirror

0

ᓻ 200345

0

1

Internal and external cab components

TECHNICAL DATA

1-13

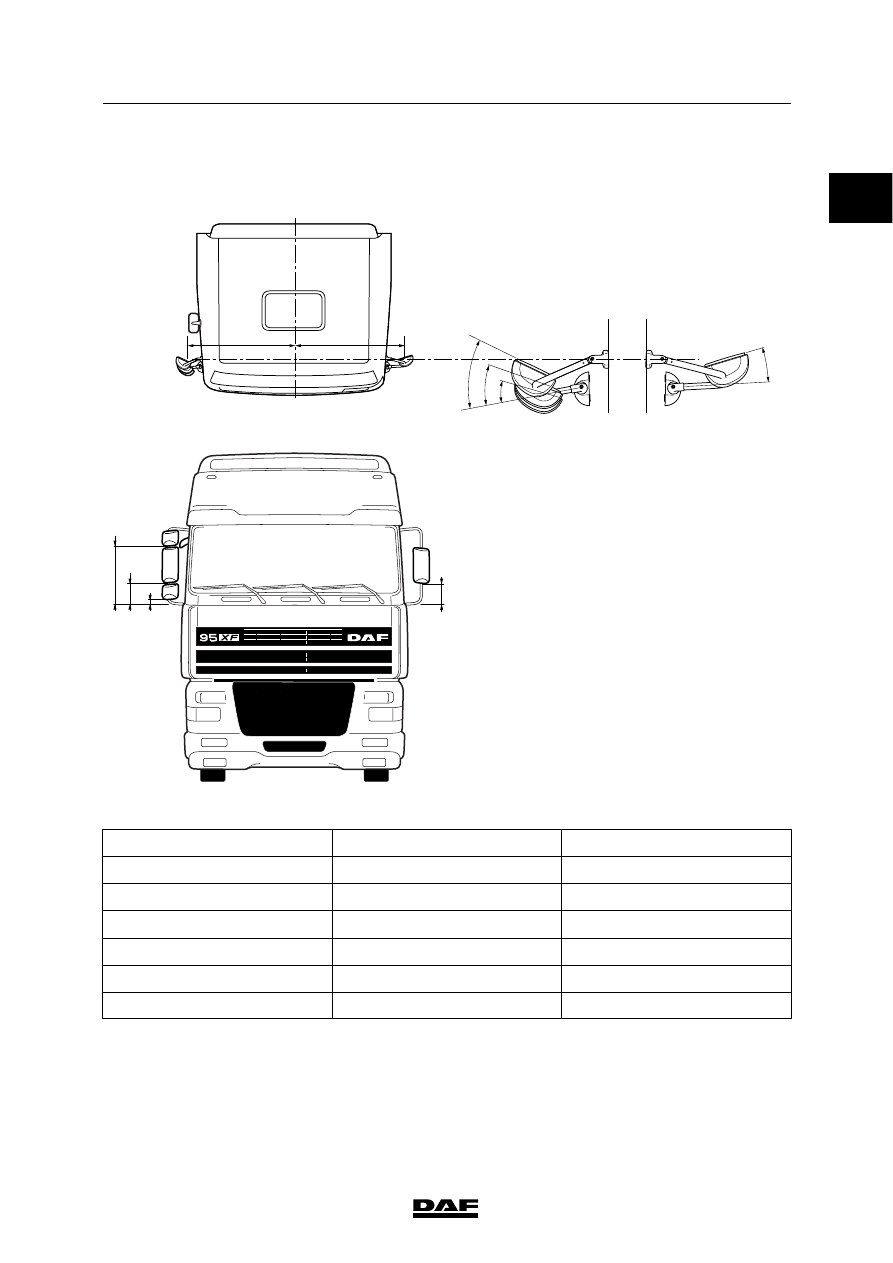

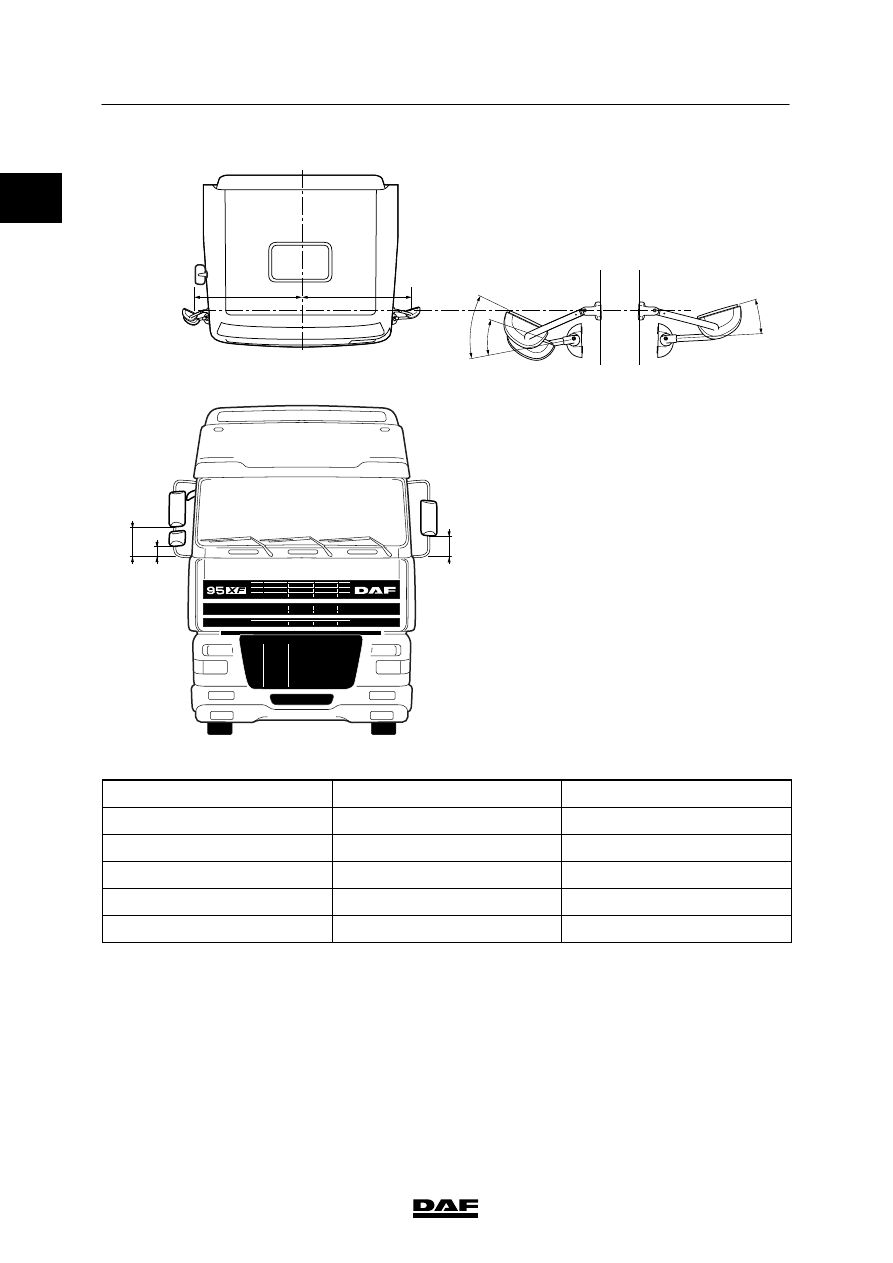

Adjustment dimensions of exterior mirrors
with dead angle exterior mirror

Model with integrated bracket

A

C B

A

D

C

D

B

E

F

K1 01 526

Size

Normal (mm)

Normal adjustment angle

A

387

16

_

B

84

56

_

C

255

76

_

D

640

76

_

E

(1)

1387

F

1406

(1)

Main mirror

ᓻ 200345

1

TECHNICAL DATA

Internal and external cab components

1-14

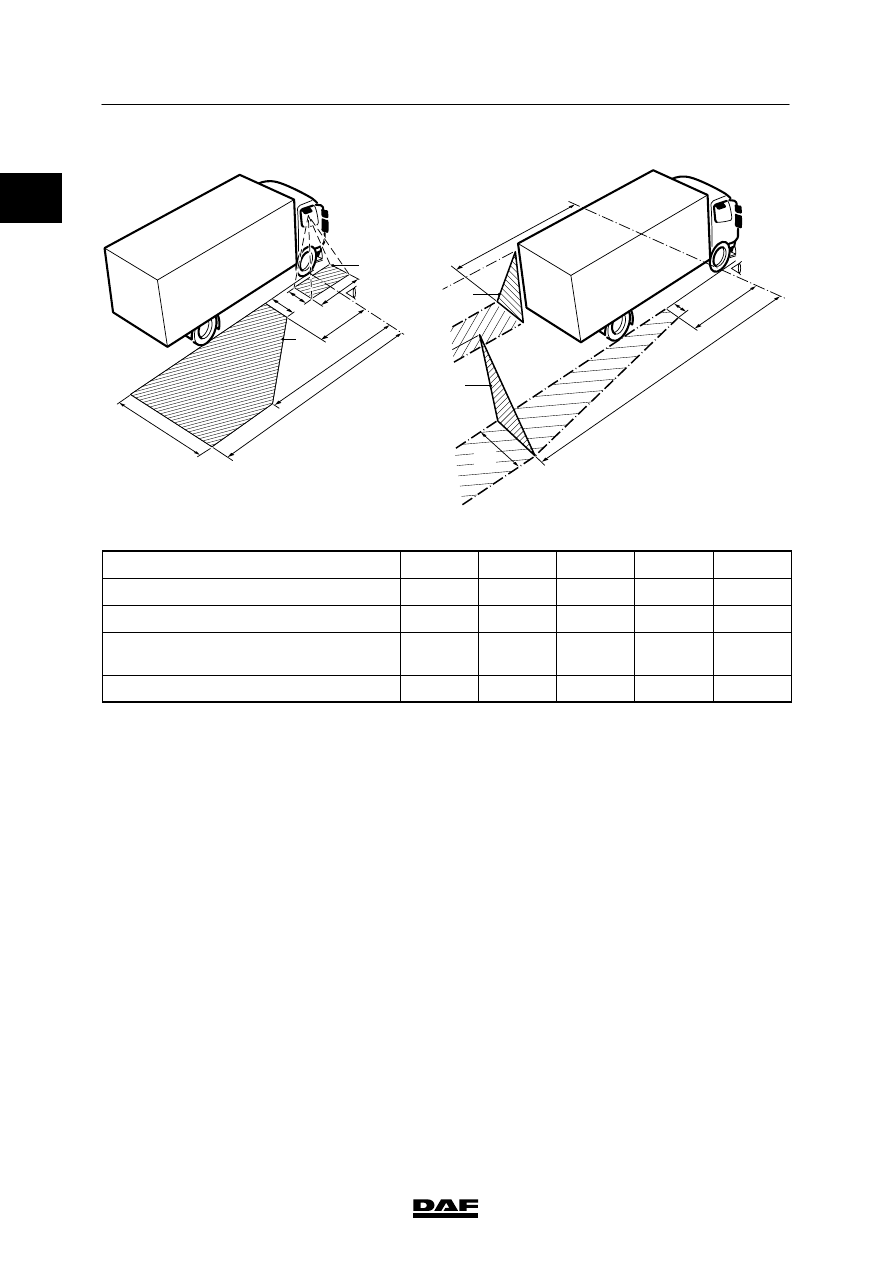

Dimensions of compulsory field of vision

B3

B4

B2

B1

A1

A3

D1

C1

C3

C4

C2

A2

B5

B

A

C

D

K100237

Mirror

size 1

size 2

size 3

size 4

size 5

Pavement mirror [A]

1 m

1 m

1.25 m

Wide--angle exterior mirror [B]

2.5 m

15 m

12.5 m

25 m

3 m

Main exterior mirror on co--driver’s
side [C]

30 m

3.5 m

0.75 m

4 m

Main exterior mirror on driver’s side [D]

10 m

2.5 m

Note:
The field of vision dimensions of the dead angle
exterior mirror are not shown in the illustration
and the table because use of this mirror is not
required by law.

0

ᓻ 200345

0

1

Internal and external cab components

TECHNICAL DATA

1-15

Headlights
Height adjustment

- 1.0 %

Windscreen wiper
motor
Motor speed 1

35 rpm

Motor speed 2

50 rpm

Heater fan series resistor
-

R1

4.2

ᐔ 10%

-

R2

1.4

ᐔ 10%

-

R3

2.2

ᐔ 10%

Fan setting:
-

1

R1+R2+R3

-

2

R2+R3

-

3

R3

-

4

no resistor

Heater control
Colour of control cables:
-

Heater valve

LHD

red

RHD

blue

-

Defroster valve

LHD

green

RHD

yellow

-

Foot valve

LHD

black

RHD

green

Doors
Adjustment dimensions:
-

gap size (from front post, except for
corner piece)

8

ᐔ 2 mm

-

maximum wedge shape of gap

2 mm

-

transition between door-cab:
-

inwards relative to front post

0 -1 mm

-

outwards relative to rear post

0 -1 mm
