9

LEAF SUSPENSION

General

2-4

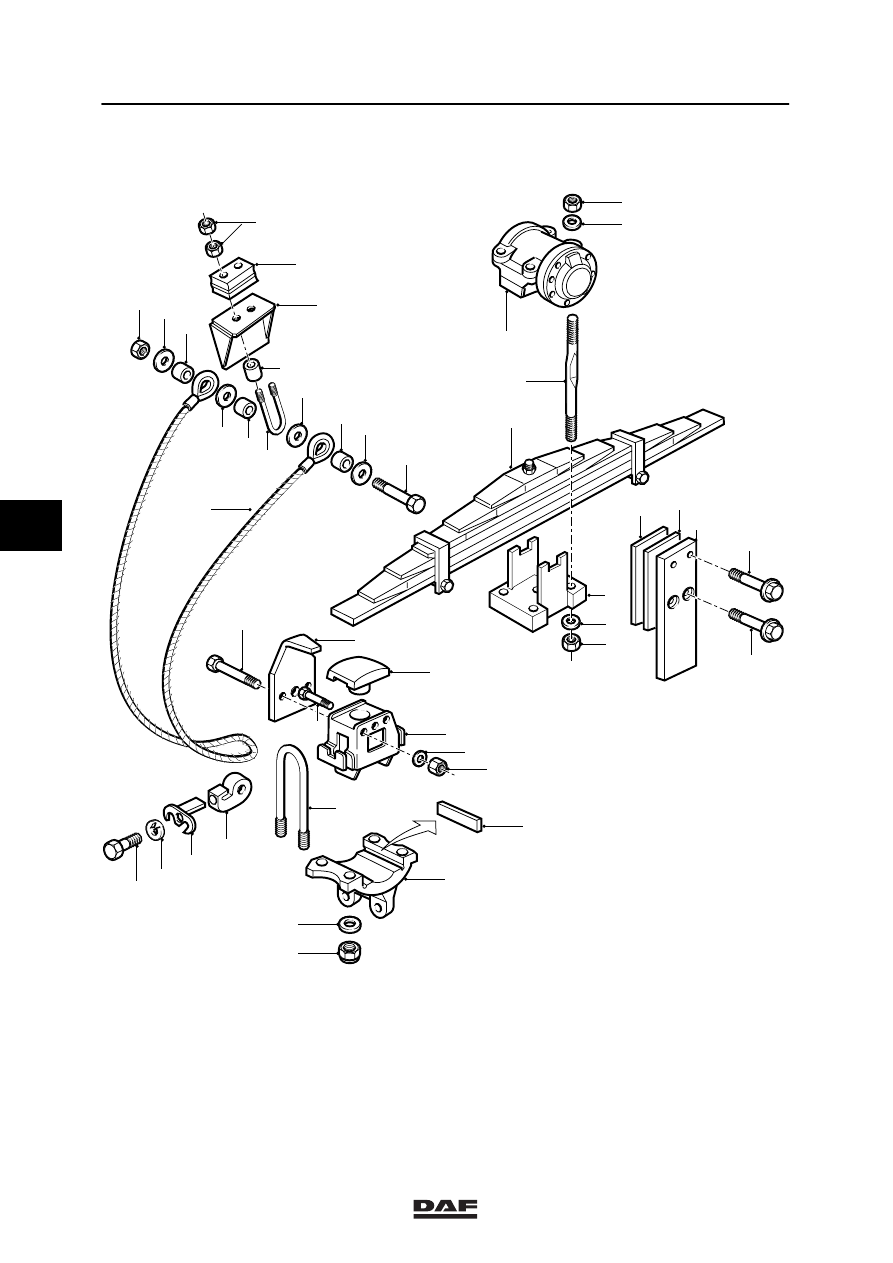

2.3 OVERVIEW DRAWING, TANDEM-AXLE SUSPENSION

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

21
22

23

24

25

26
27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42   43

44

W9 04 016

5

ǹ 9701

9

General

LEAF SUSPENSION

2-5

1.

Nut

2.

Bump stop

3.

Bracket

4.

Nut

5.

Ring

6.

Bush

7.

Ring

8.

U-bolt

9.

Bush

10. Bush
11.

Ring

12. Bush
13. Ring
14. Bolt
15. Cable
16. Bolt
17. Ring
18. Bracket
19. Attachment block
20. Spring assembly
21. Nut
22. Ring
23. Bearing support
24. Trailing rod
25. Lower spring seat
26. Ring
27. Nut
28. Bolt
29. Plate
30. Bolt
31. Spring buffer
32. Bracket
33. Ring
34. Nut
35. U-bolts
36. Bracket
37. Ring
38. Nut
39. Filler plate
40. Clamping flange bolt
41. Clamping flange bolt
42. Plate
43. Spacer
44. Alignment plate

5

ǹ 9701

9

LEAF SUSPENSION

General

2-6

5

ǹ 9701

9

Removal and installation

LEAF SUSPENSION

3-1

3. REMOVAL AND INSTALLATION

3.1 REMOVAL AND INSTALLATION, SINGLE AXLE SPRING ASSEMBLY

Support the vehicle securely and
work safely.

Removal of the single-axle spring assembly
1.

Check whether, as a result of wear, play
has arisen between the side of the spring
and the spring bracket.
If there is additional play, when inserting the
spring, insert oversize washers between the
spring and the spring bracket.

2.

Remove the U-bolt nuts.

3.

Disconnect the shock absorber and
stabiliser connections.

4.

Jack up the chassis until the spring
assembly is free of stress.

5.

Secure the axle in such a way that it will
stay in place when the spring assembly is
removed.

6.

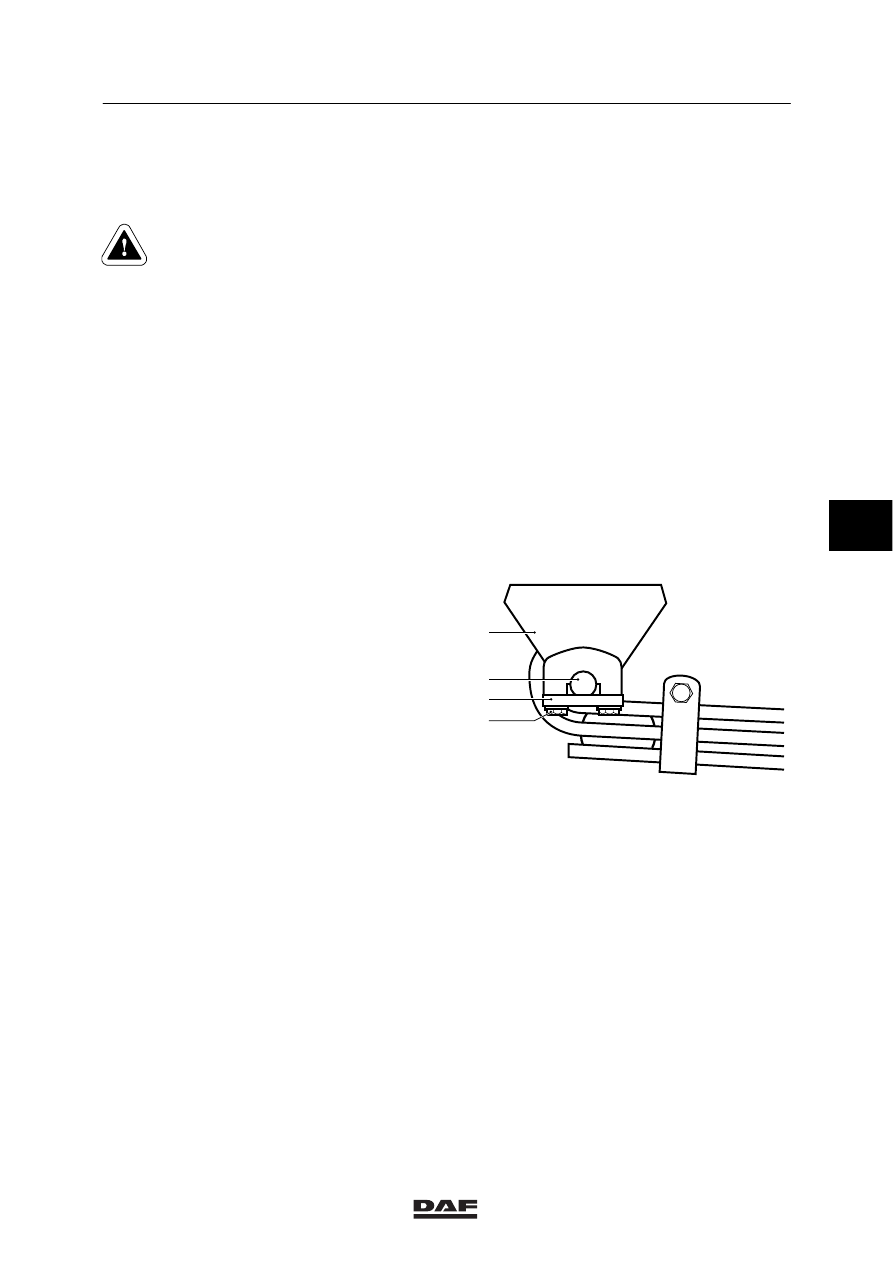

Remove the lock bolts (4) and lock
plates (3) from the front spring bracket.

7.

If the spring assembly has a slipper seat
connection to the chassis, remove the
retaining bolt from the rear spring bracket.

8.

If the spring assembly has a swinging
shackle connection to the chassis, remove
the locking bolts (4) and the lock plates (3)
from the lower shackle pivot point.

9.

Note the position of the lubricating nipple on
the shackle pins.

10. To release the shackle pins, carefully jack

up the chassis.

11. Remove the washers from the shackle pins

and remove the shackle pins from the
spring.

12. Remove the U-bolts.

13. Mark the position of the filling blocks and

wedges, if any.

14. Remove the spring from under the vehicle.

1

2
3
4

W9 04 013

5
