EXPLANATORY NOTES ON THE MAINTENANCE ACTIVITIES

Removal and installation

4-8

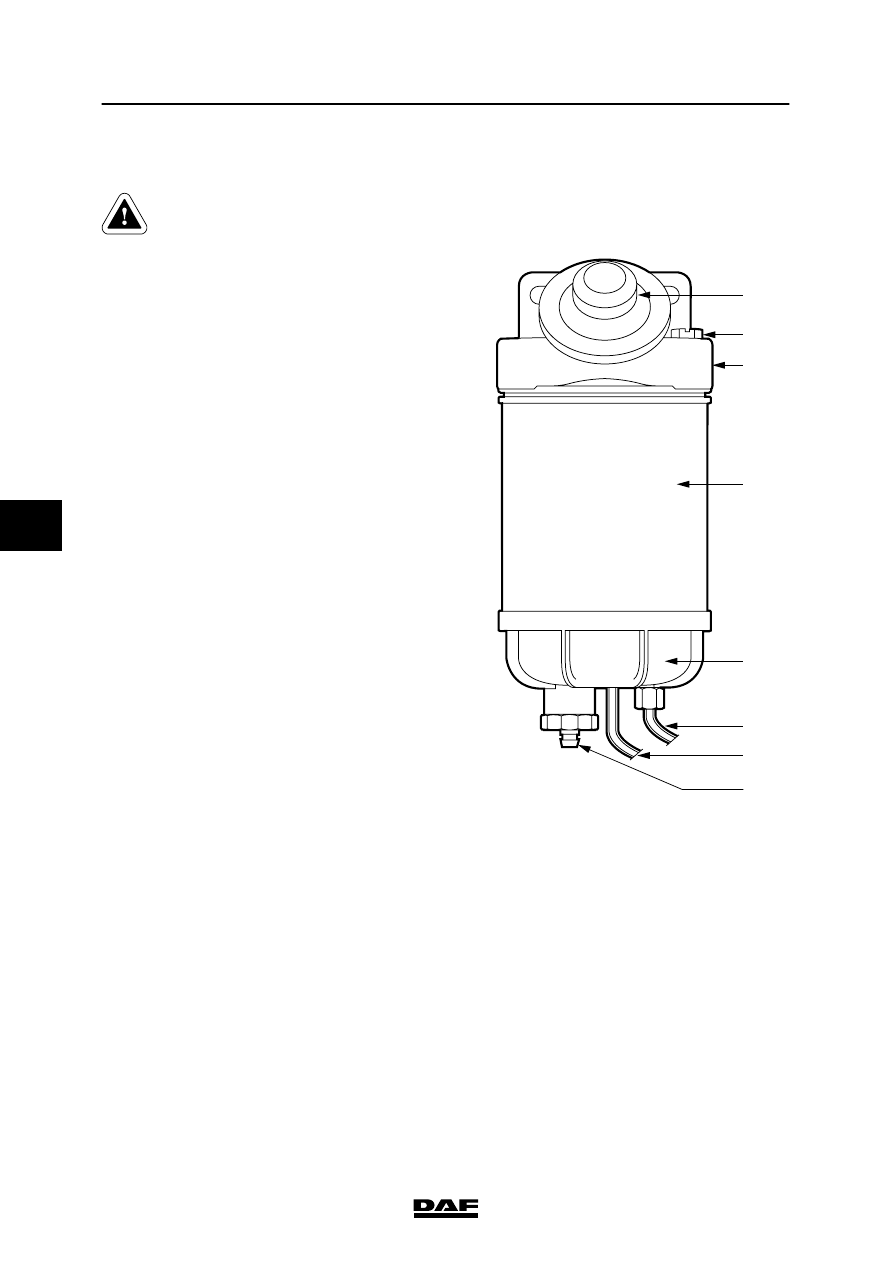

4.6 REMOVAL AND INSTALLATION, RACOR-FILTER ELEMENT

When removing the Racor filter
element, fuel will escape. Collect
the fuel to avoid the risk of fire.

Removing the Racor filter element
1.

Drain the fuel from the filter element by
unscrewing the bleed plug (2) and opening
the drain plug (8).

2.

If fitted, disconnect the water sensor (6) and
the heating element (7) connectors.

3.

Loosen the filter element (4) and the bottom
cover (5). Remove the bottom cover and
clean the O-ring seal.

Installing the Racor filter element
1.

Apply a film of engine oil to the O-ring and
the new sealing ring. Fit the bottom cover
(5) to the new filter element (4), fill the filter
with clean diesel fuel and fit the assembly to
the filter housing (3).

2.

Hand-tighten the new filter.

3.

Connect the connector of the water sensor
and the heating element (if present).

4.

Bleed the fuel system, if necessary. See
“Inspection and adjustment”.

5.

Bleed the filter by operating the hand pump
with the bleed nipple (2) opened, until the
fuel flows out. Close the bleed nipple.

6.

Start the engine and check for leaks. If
necessary, tighten the filter.

1

2

3

4

5

7

6

8

i400356

5

 200424

Removal and installation

EXPLANATORY NOTES ON THE MAINTENANCE ACTIVITIES

4-9

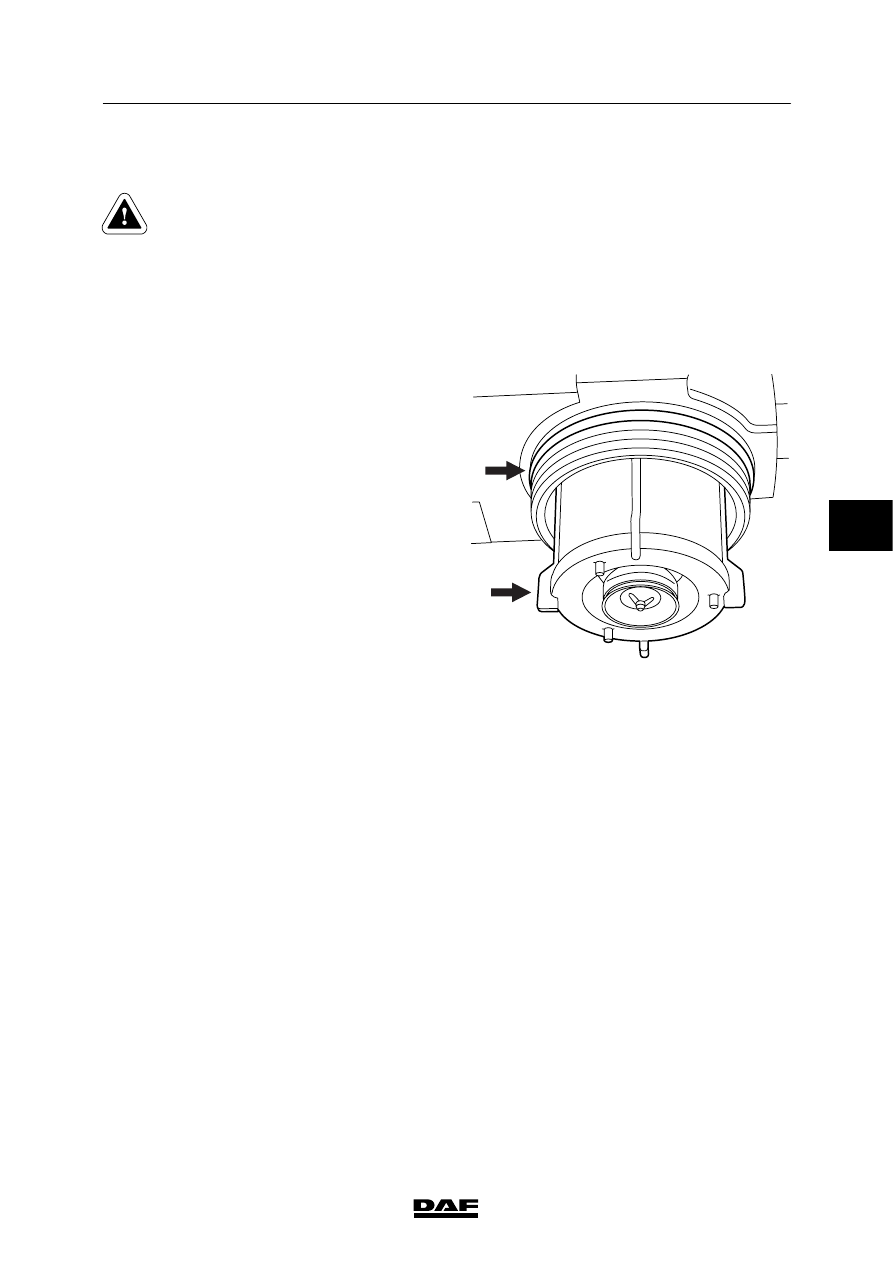

4.7 REMOVAL AND INSTALLATION, FUEL COARSE FILTER

A quantity of fuel will escape when
the fuel coarse filter is removed.
Collect the fuel to avoid the risk of
fire.

Removing the fuel coarse filter
1.

Place a tray beneath the filter.

2.

Remove the cover by turning it
counter-clockwise.

3.

Remove the coarse filter (1).

4.

Check the seal (2) for damage. Replace the
seal if it is damaged.

Installing the fuel coarse filter
1.

Apply a thin layer of non-acidic grease to
the seal.

2.

Install the cover together with the coarse
filter by screwing the cover on finger-tight.

3.

Bleed the fuel system, if necessary. See
“Inspection and adjustment”.

4.

Start the engine and check for leaks.
Retighten the filter by hand, if necessary.

i400384

2

1

5

 200424

EXPLANATORY NOTES ON THE MAINTENANCE ACTIVITIES

Removal and installation

4-10

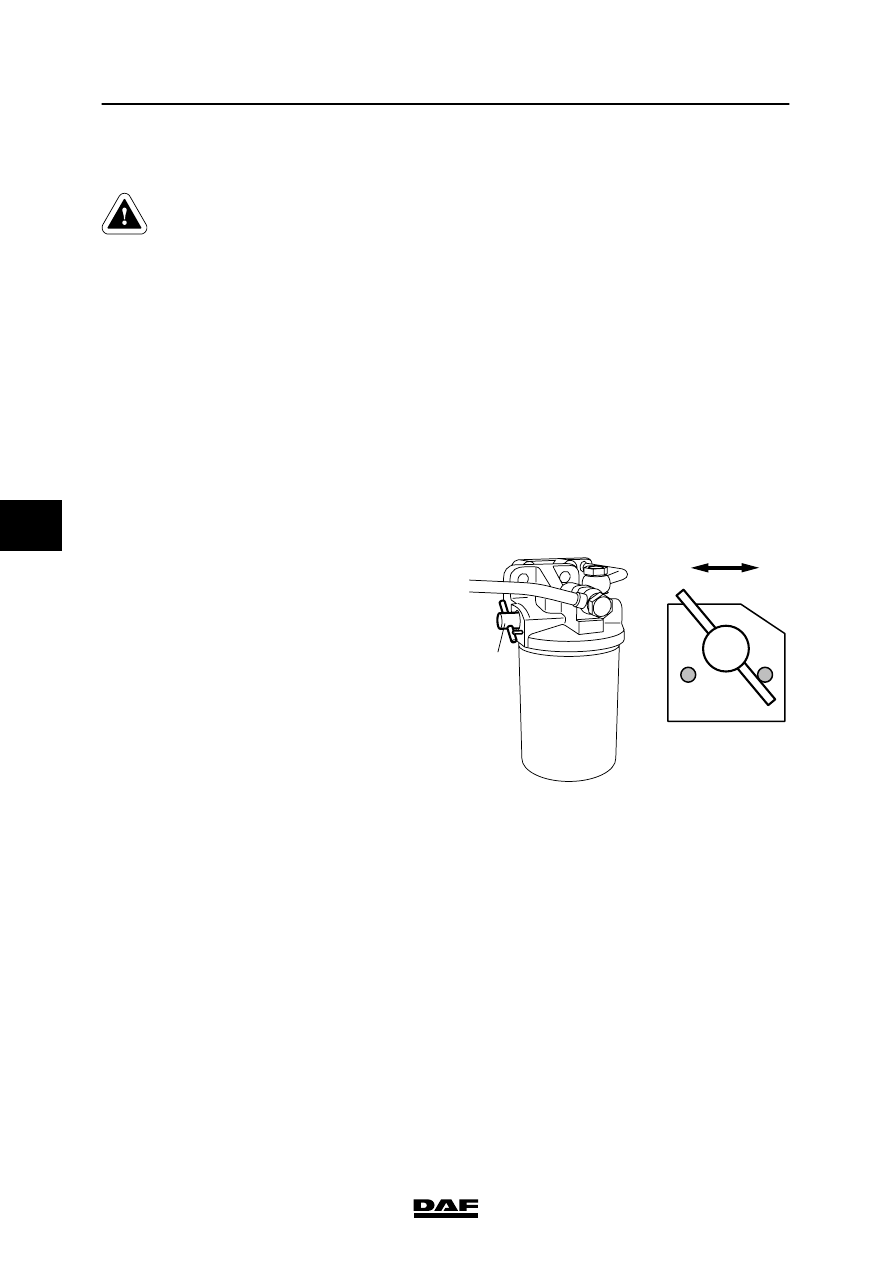

4.8 REMOVAL AND INSTALLATION, COOLANT FILTER

When the coolant is hot, there is an
overpressure in the cooling system.
Carefully remove the filler cap to
release the overpressure.

Coolant is a toxic fluid. Contact with
the skin should therefore be
avoided.

In order to avoid damaging the
cylinder block, do not top up a
warm engine with cold coolant.

XF/XE engine

Removing the coolant filter
1.

Place a tray beneath the coolant filter to
collect any escaping coolant.

2.

Remove the filler cap from the expansion
tank.

3.

Turn the shut-off valve (1) clockwise to the
“C” position.

4.

Remove the coolant filter by turning it
counter-clockwise.

Installing the coolant filter
1.

Clean the sealing face of the coolant filter.

2.

Apply a small amount of coolant to the seal
of the coolant filter element.

3.

Fit the coolant filter so that the seal makes
contact. Then tighten the filter by hand

½-

to

¾-of a turn.

4.

Switch shut-off valve (1) counter-clockwise
to the “O”-position.

5.

Fit the filler cap on the expansion tank.

6.

Run the engine and check that the coolant
filter has sealed correctly.

7.

Check the coolant level.

O

1

C

M200372

5

 200424

Removal and installation

EXPLANATORY NOTES ON THE MAINTENANCE ACTIVITIES

4-11

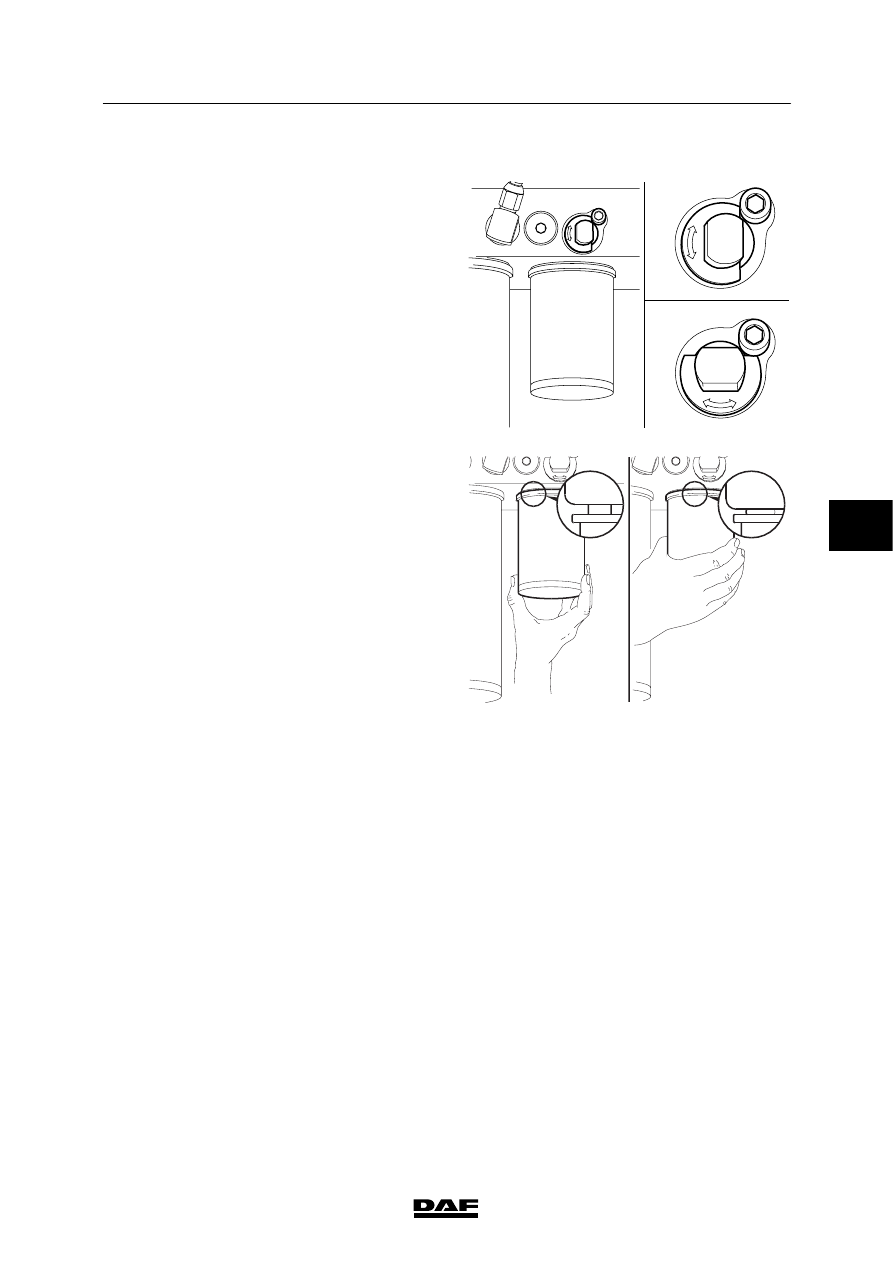

VF engine

Removing the coolant filter
1.

Place a tray beneath the coolant filter to
collect any escaping coolant.

2.

Remove the filler cap from the expansion
tank.

3.

Switch the shut-off valve to the “OFF”
position. This is the horizontal position.

4.

Remove the coolant filter by turning it
counter-clockwise.

Installing the coolant filter
1.

Clean the sealing face of the coolant filter.

2.

Apply a small amount of coolant to the seal
of the coolant filter element.

3.

Fit the coolant filter so that the seal makes
contact. Then tighten the filter by hand

½-

to

¾-of a turn.

4.

Switch the shut-off valve to the “ON”
position. This is the vertical position.

5.

Fit the filler cap on the expansion tank.

6.

Run the engine and check that the coolant
filter has sealed correctly.

7.

Check the coolant level.

OFF

ON

M2133

”ON”

”OFF”

OFF

ON

O

F

F

O

N

O

F

F

O

N

O

F

F

O

N

M2134
