DAF 95XF. Manual - part 474

3

PNEUMATIC GEARBOX COMPONENTS

Inspection and adjustment

3-4

5

ǹ 0002

3

Removal and installation

PNEUMATIC GEARBOX COMPONENTS

4-1

4. REMOVAL AND INSTALLATION

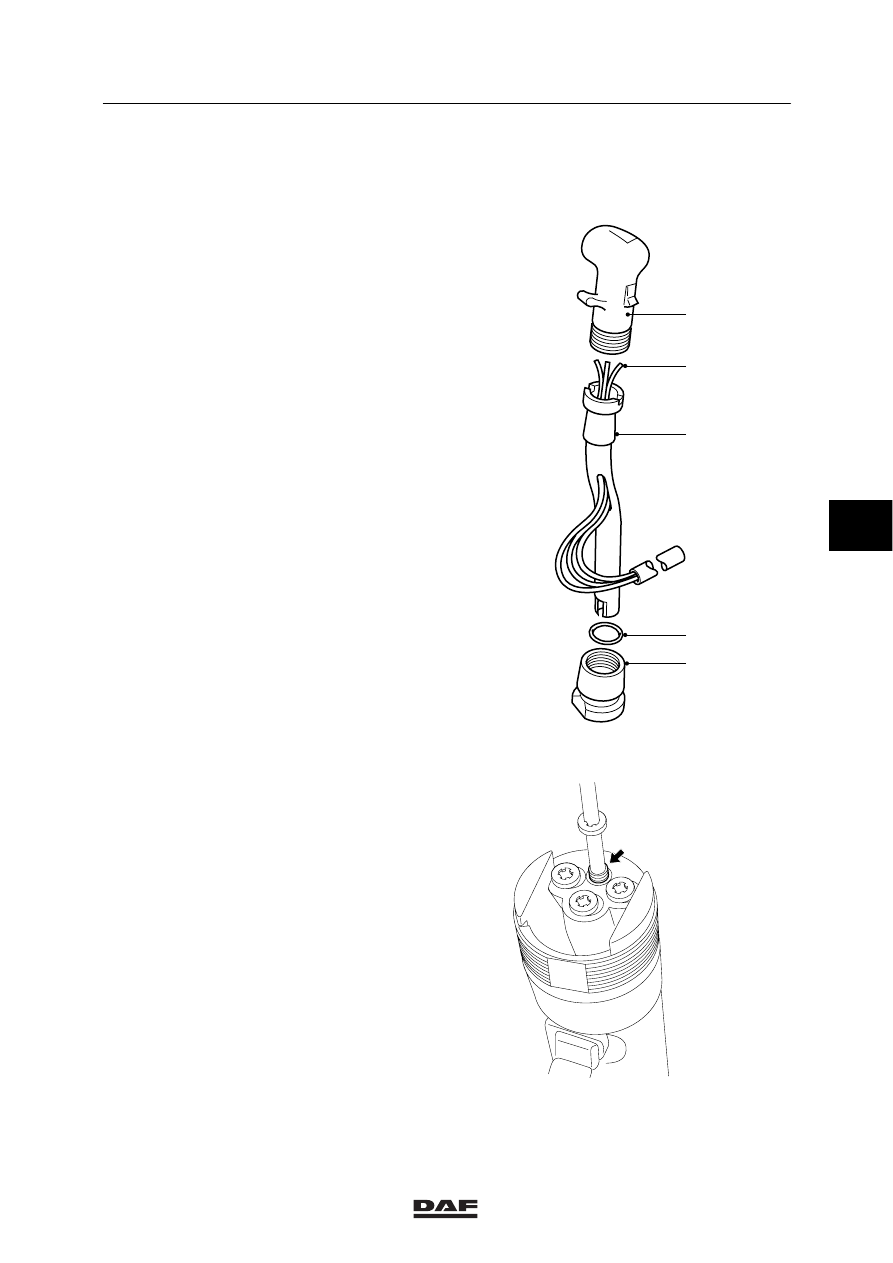

4.1 REMOVAL AND INSTALLATION OF GEAR LEVER SHIFTING VALVE

Removing the gear lever shifting valve
1.

Disconnect the dust cover from the cab floor
and raise it over the gear lever as high as
possible.

2.

Loosen the union nut (1) on the shifting
valve.

3.

Raise the shifting valve (5) slightly from the
gear lever (3), far enough to be able to
disconnect the air pipes (4).

4.

Raise the coloured rings over the air pipes.
These coloured rings also serve as
markers.

5.

Use a small screwdriver to depress the
edge of the air connection, after which the
pipes can be pulled from the switch button.

V300143

5

4

3

2
1

V300159

5

ǹ 0002

3

PNEUMATIC GEARBOX COMPONENTS

Removal and installation

4-2

Installing the gear lever shifting valve
1.

Connect the air pipes to the shifting valve
by pushing them into the respective
connectors as far as possible.
For the connection points in the shifting
valve, see the main group “Technical Data”.

2.

Slide the coloured rings back over the
connection points.

3.

Check whether the pneumatic system has
an airtight connection and whether the
auxiliary gearbox and the splitter can be
operated.

4.

Install the shifting valve onto the gear lever
and tighten the union nut.

5.

Attach the gear lever dust cover to the cab
floor.

5

ǹ 0002

3

Contents

GEARBOX, MECHANICAL

1

CONTENTS

Page

Date

1.

GENERAL

1-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

1.1

System description 16S gearboxes

1-2

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

2.

DESCRIPTION OF COMPONENTS

2-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

2.1

Synchroniser

2-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

3.

INSPECTION AND ADJUSTMENT

3-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

3.1

Inspection, gearbox oil level

3-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

3.2

Inspecting and adjusting, axial clearance of
the gearbox output shaft bearing

3-2

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

3.3

Inspecting and adjusting, the axial clearance of the input shaft bearing

3-3

0002

. . .

. . . . . .

3.4

Inspection and adjustment of gearbox cover

3-4

0002

. . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

4.

REMOVAL AND INSTALLATION

4-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

4.1

Removal and installation of the gearbox

4-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

4.2

Removal and installation of the gearbox
with integrated retarder

4-5

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

4.3

Removal and installation of the drive flange

4-6

0002

. . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

4.4

Removal and installation of the output shaft oil seal

4-7

0002

. . . . . . . . . . . . . . . . . . . .

. . . . . .

4.5

Removal and installation of sliding bush sealing ring

4-8

0002

. . . . . . . . . . . . . . . . . . .

. . . . . .

4.6

Removal and installation of selector shaft sealing ring

4-9

0002

. . . . . . . . . . . . . . . . . .

. . . . . .

5.

DRAINING AND FILLING

5-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

5.1

Draining and filling, gearbox

5-1

0002

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

. . . . . .

6

ǹ 0002
